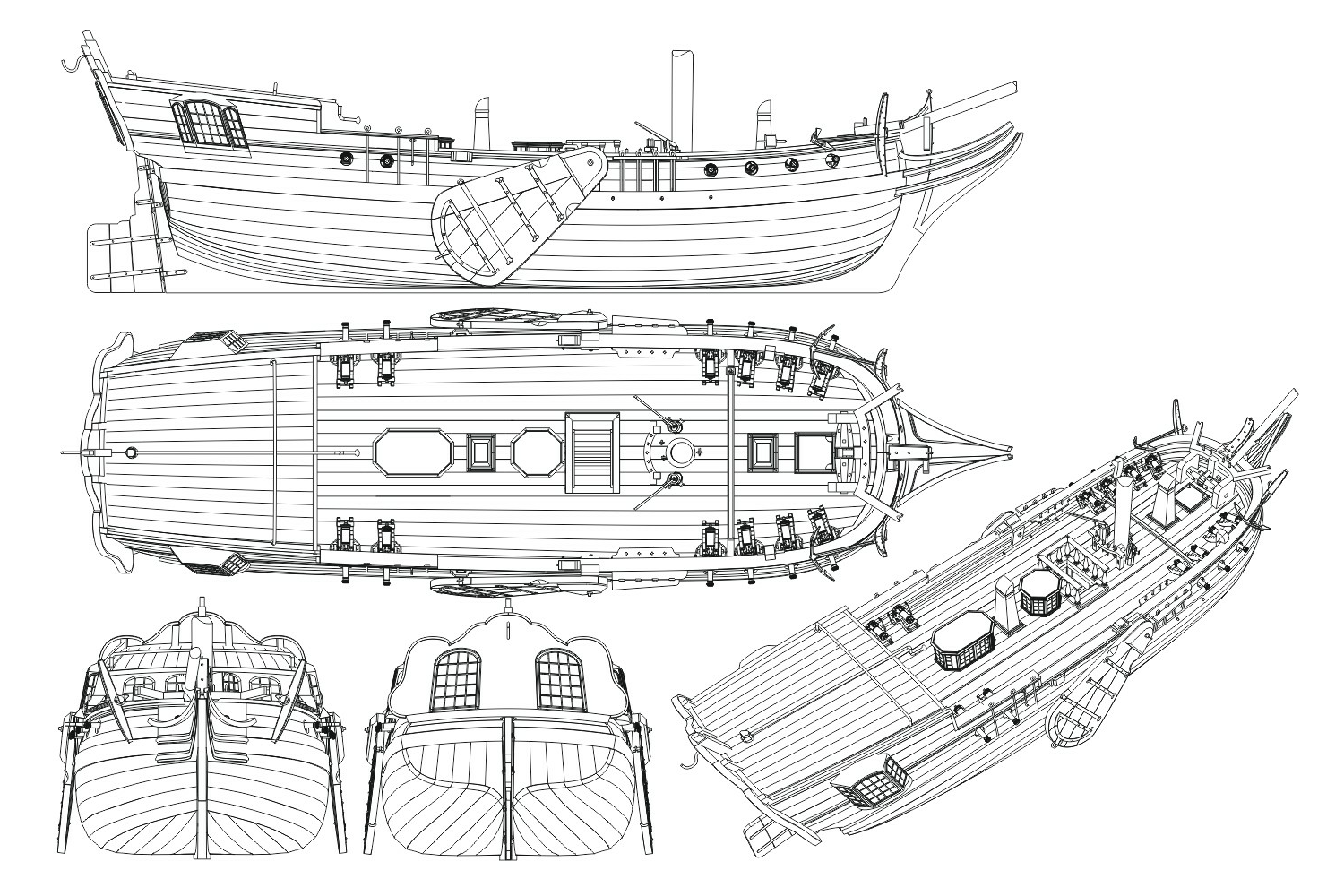

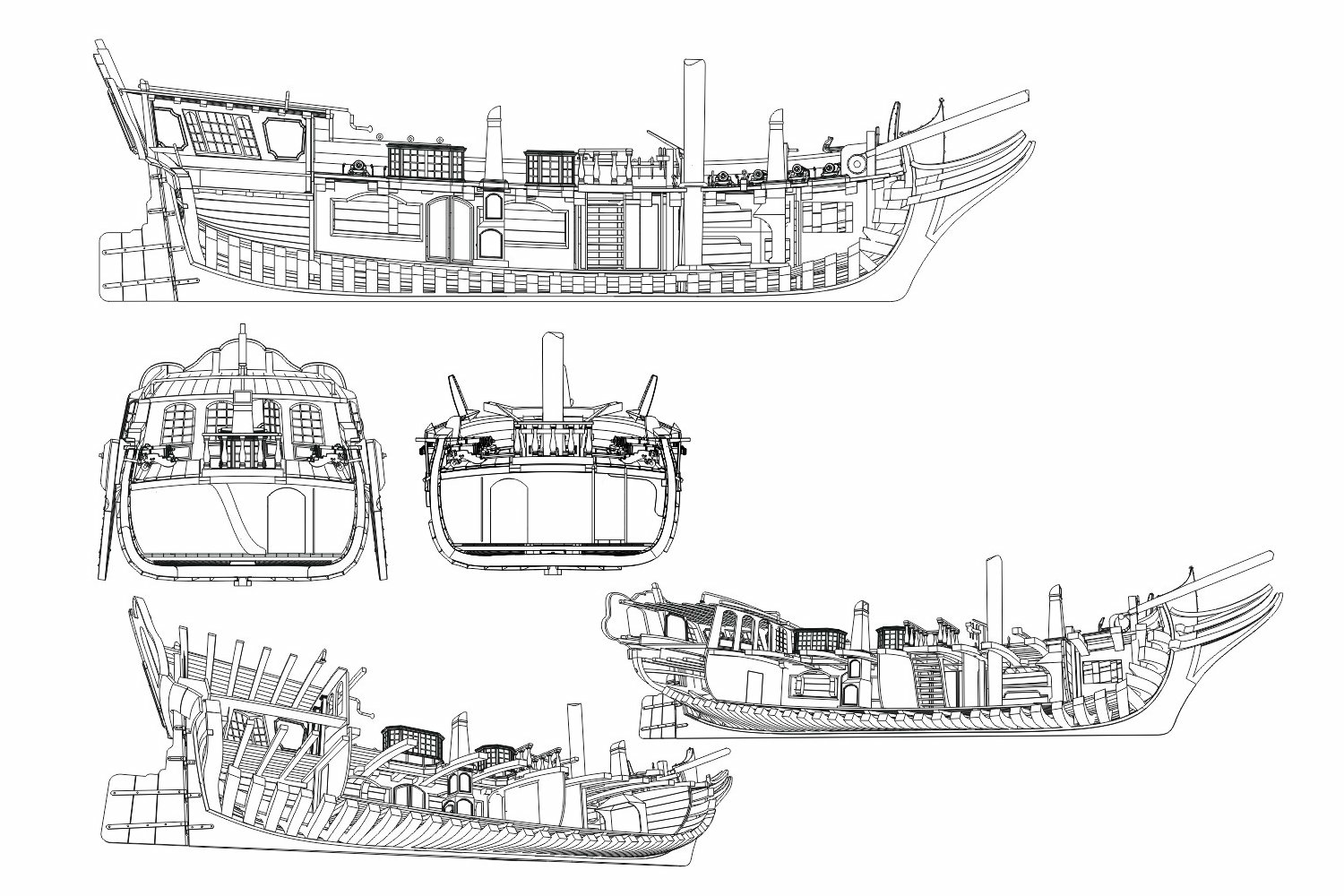

Bauplan der Staatenjacht Fredericus

Das Modell wird im Maßstab 1:48 nach einem modifizierten Plansatz von www.shipworks.ru und dem Buch "Die niederländische Jacht im 17. Jahrhundert" von Werner Jaeger gebaut.

Eine Auflistung aller möglichen Details habe ich mir in den Recherchen als eine Art Todo-Liste zusammengestellt.

Maße

Maßstab:	1:48	1:1
Länge über Steven:	361 mm	17,33 m	ca. 62 Amst. Fuß
Breite Hauptspant:	114 mm	5,47 m	ca. 19 Amst. Fuß
Rumpflänge:	432 mm	20,74 m

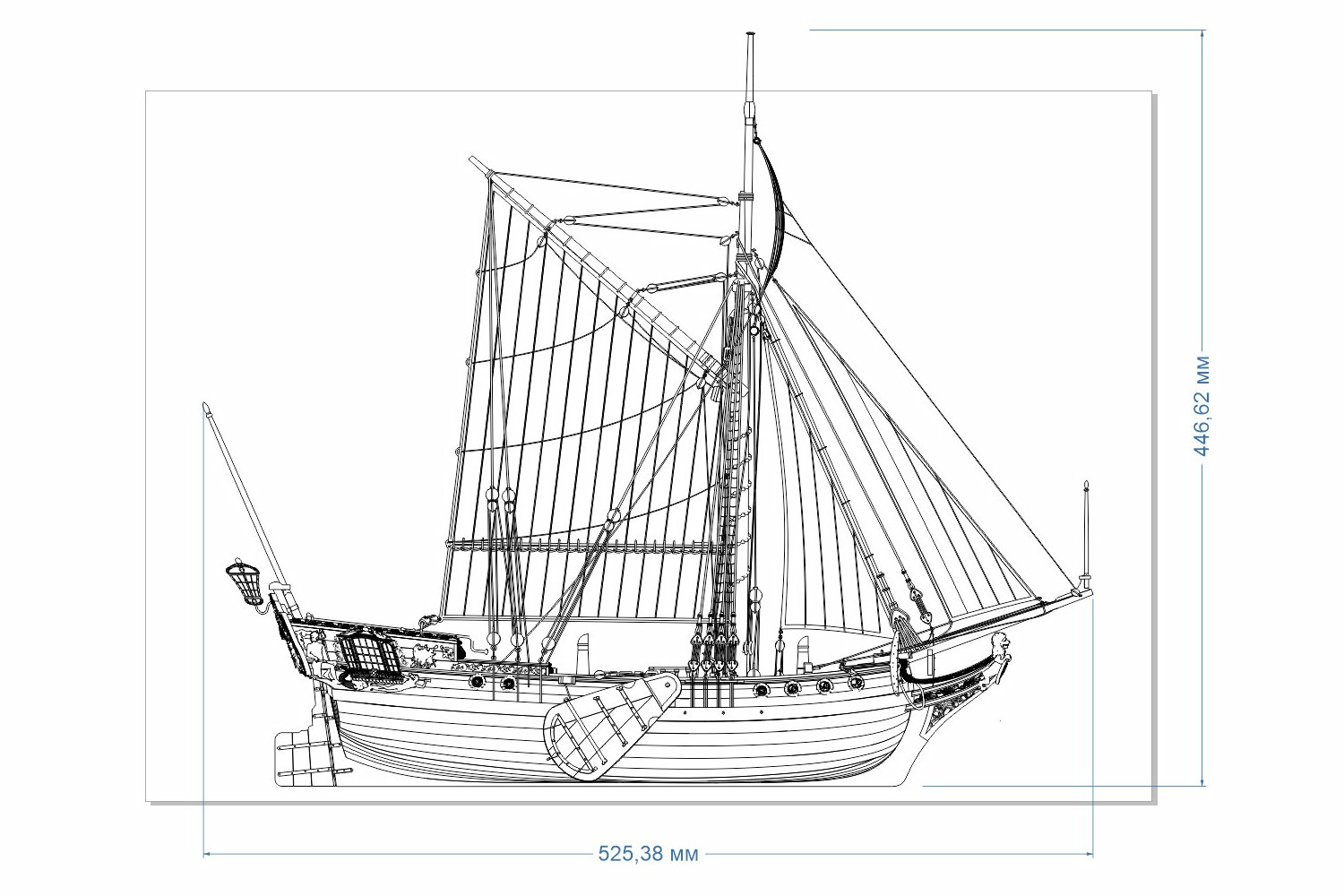

Lüa:	525 mm	25,20 m
Büa:	120 mm	5,76 m
Höhe:	447 mm	21,45 m

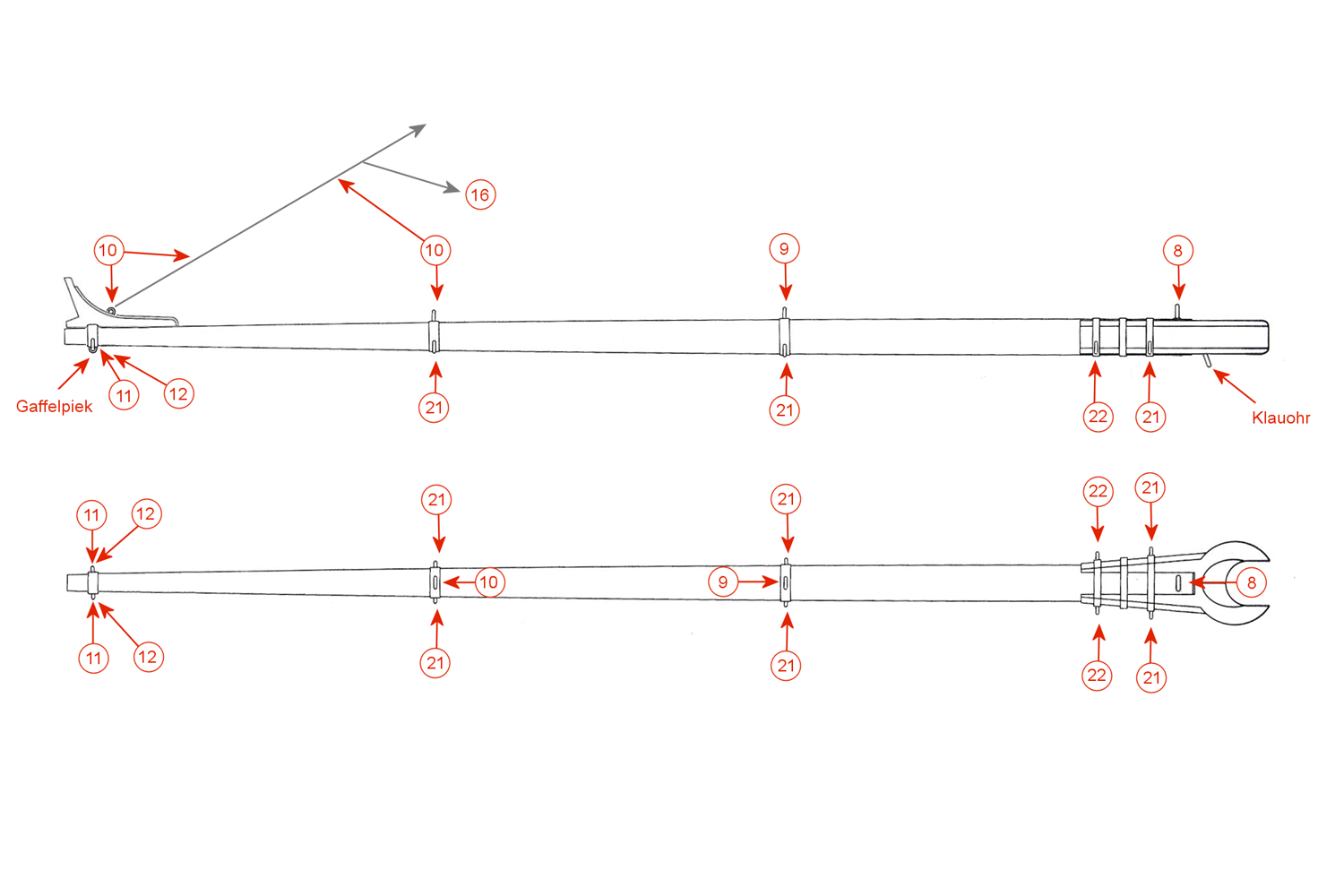

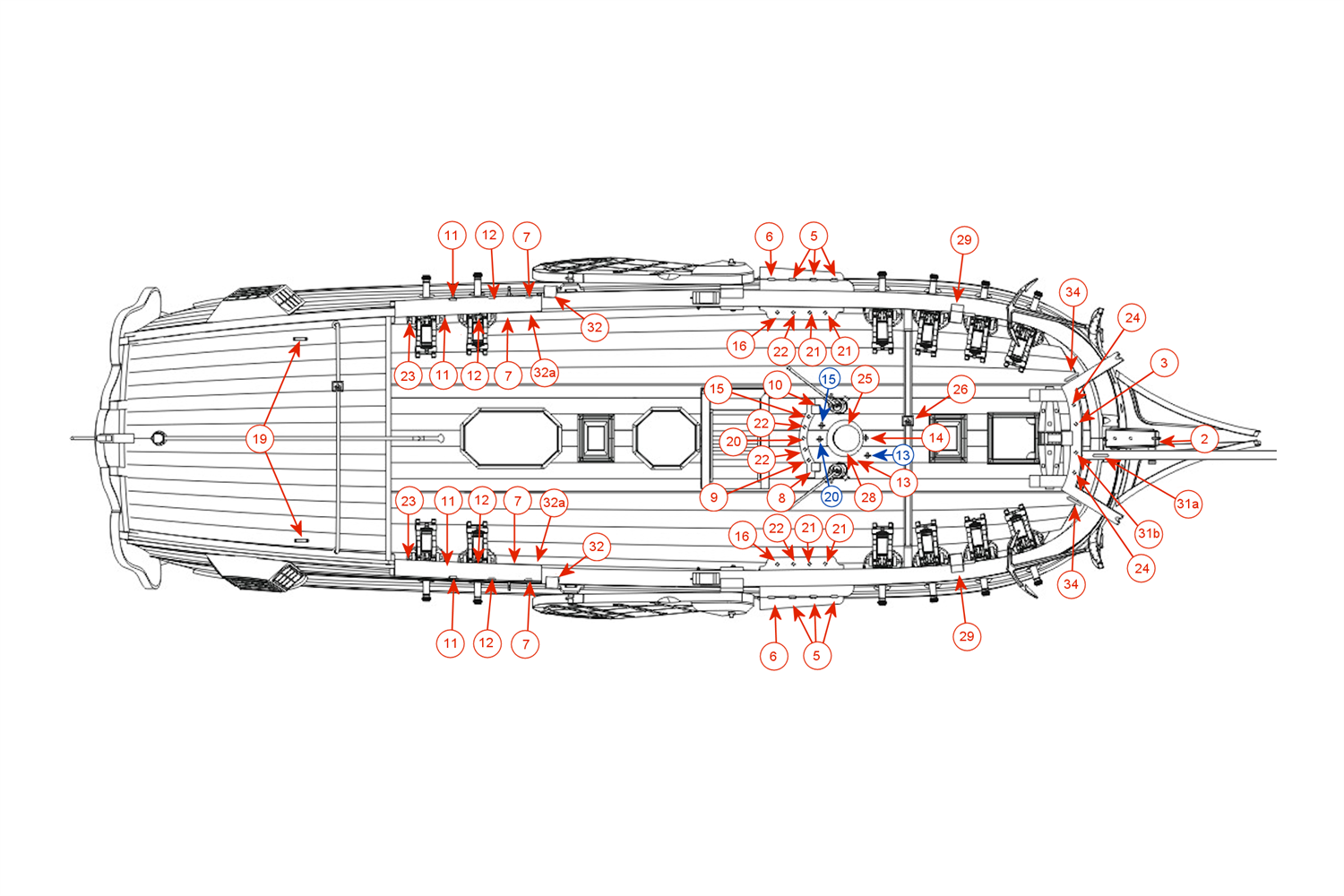

Für das stehende Gut und Belegung des laufenden Gutes, sowie aller benötigten Taustärken, habe ich den Originalplan digitalisiert und einen detaillierten Takelplan erstellt.
