Wie schon im vorherigen Abschnitt erwähnt, muss der Rumpf, auf Grund des völligen Querschnitts, in zwei Abschnitten beplankt werden.

Die Beplankung parallel zum Bergholz bis zur Kimm ist abgeschlossen, wobei es war schon recht schwierig war, den letzten Plankengang an den Rumpf anzuformen. Bei den Originalen würde es bedeuteten, dass entsprechend krumm gewachsene Bäume gefunden werden müssten, um einen extremen S-Schlag von gut 90° zu erreichen, damit die Planken in die Sponung am Kiel einlaufen können.

Deshalb gestaltet sich der zweite Abschnitt etwas einfacher. Die Bodenplanken verlaufen jetzt parallel zum Kiel und stoßen dabei teilweise sogar spitz gegen den Kimmgang, siehe auch NJ S. 129.

Eigentlich war es ja immer so, dass Planken nie spitz auslaufen sollten. Trotz teils heftiger Diskussionen mit anderen Modellbaukollegen, kann diese Bauart im Original an der Statenjacht Utrecht nachvollzogen werden.

Die Biegeradien halten sich in Grenzen, nur der Stoß muss entsprechend dem Verlauf der Kimmplanken angepasst werden.

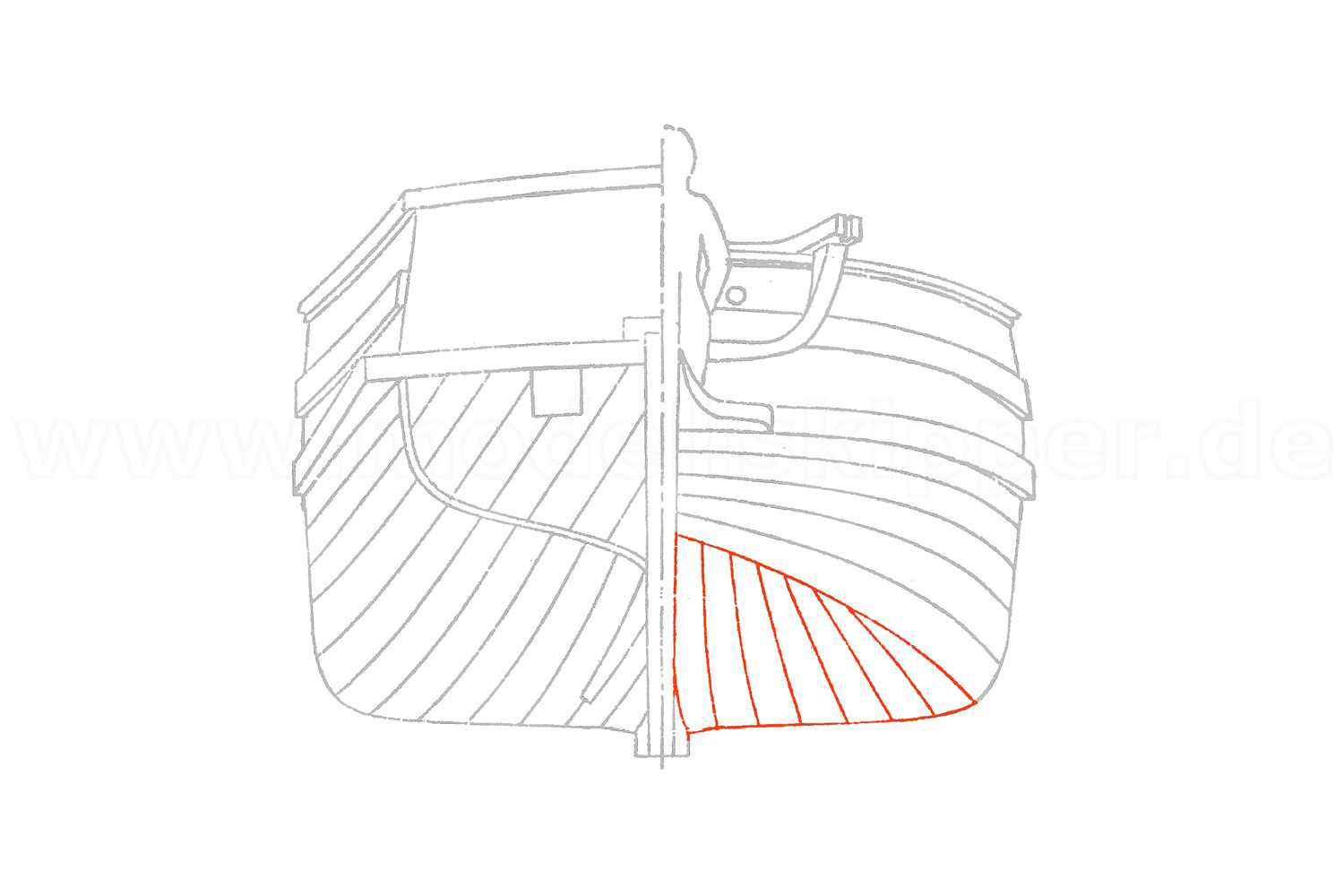

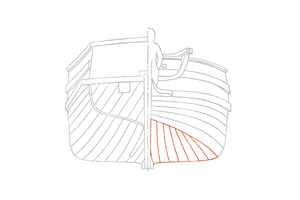

  • Schema der Bodenbeplankung (Quelle: Die Niederländische Jacht im 17. Jahrhundert, Werner Jaeger)

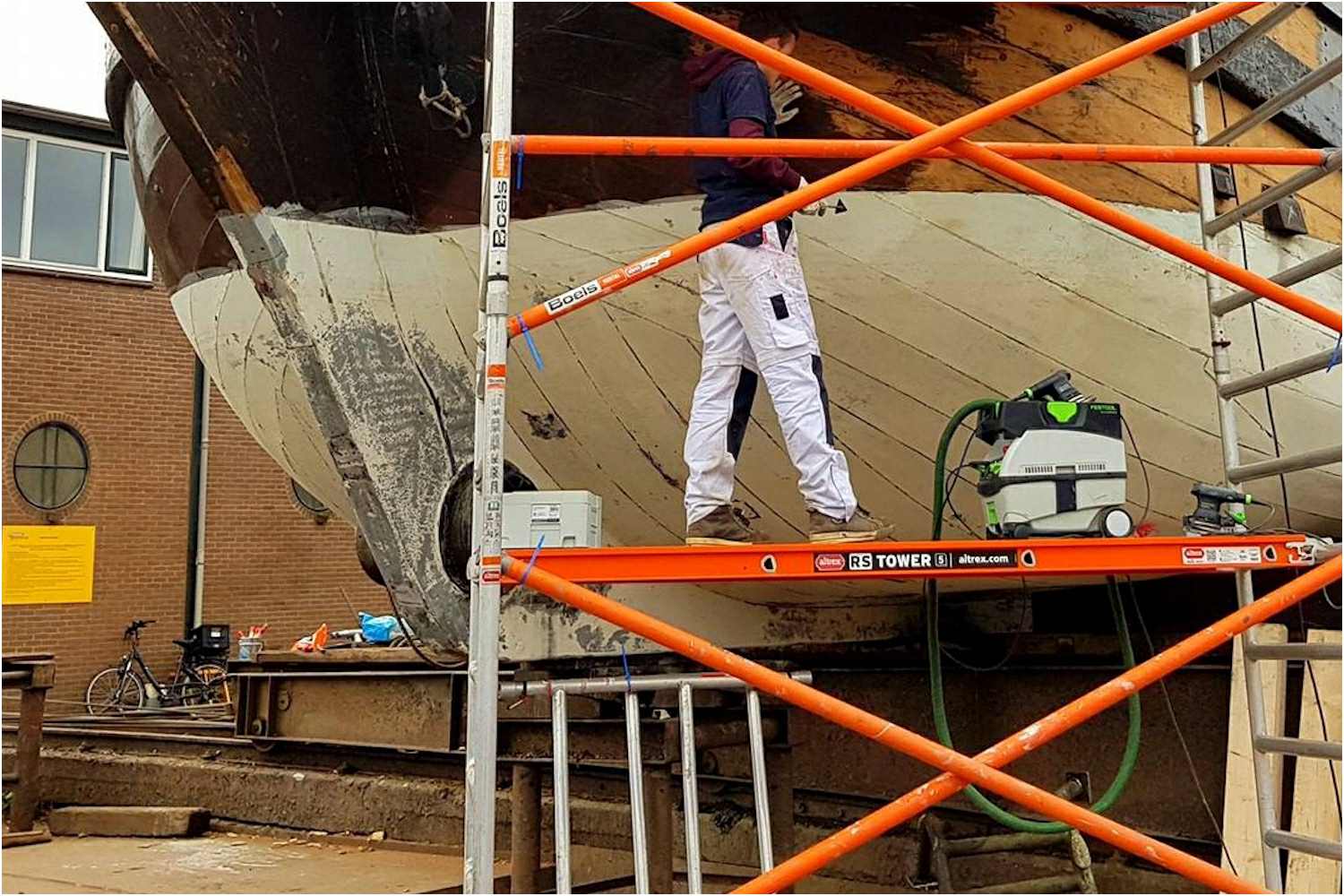

  • Bodenbeplankung der Statenjacht Fredericus (Quelle: Statenyacht Utrecht)

Dazu nutze ich Malerkrepp, zeichne die Linien mit einem Permanentmarker auf das Klebeband, klebe den Streifen auf die Leiste und kann so die Kontur entsprechend abschleifen.

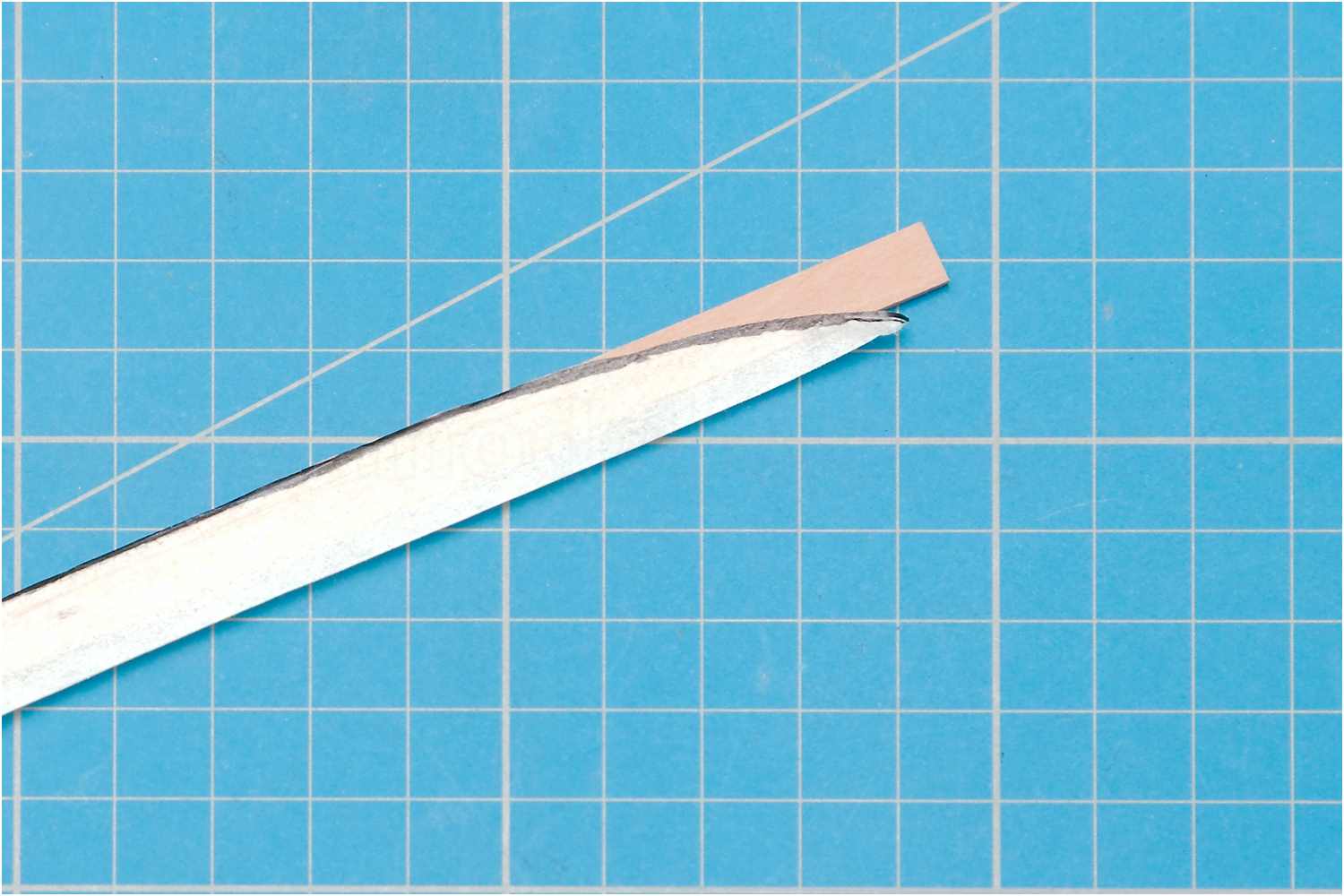

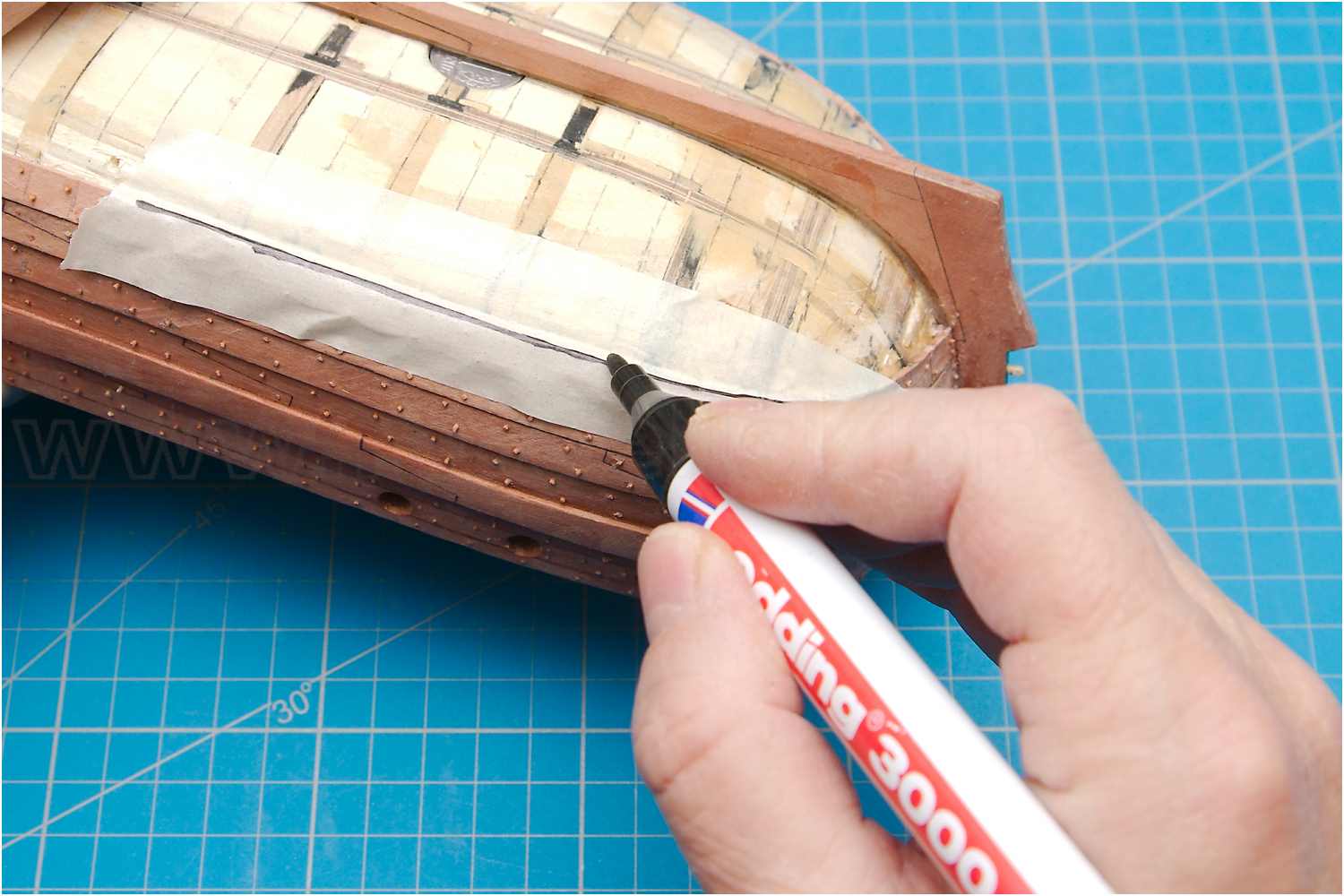

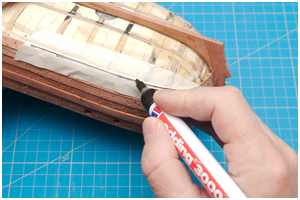

  • Übernahme der Kontur mittels Malerkrepp
  • Übernahme der Kontur mittels Malerkrepp

Die Leiste bearbeite ich mit einem normalen Tellerschleifer, stoße jedoch beim Anlegen immer wieder an den relativ großen Schleifteller. Um etwas mehr Freiraum zu haben, nutze ich an der Kreissäge ein altes abgestumpftes Sägeblatt als Schleifscheibe, auf das ich mit doppelseitigem Klebeband Schleifleinen fixiere.

So habe ich quasi einen frei stehenden Schleifteller, mit dem es sich besser arbeiten lässt.

  • Schleifen des Plankenverlaufs
  • Schleifen des Plankenverlaufs

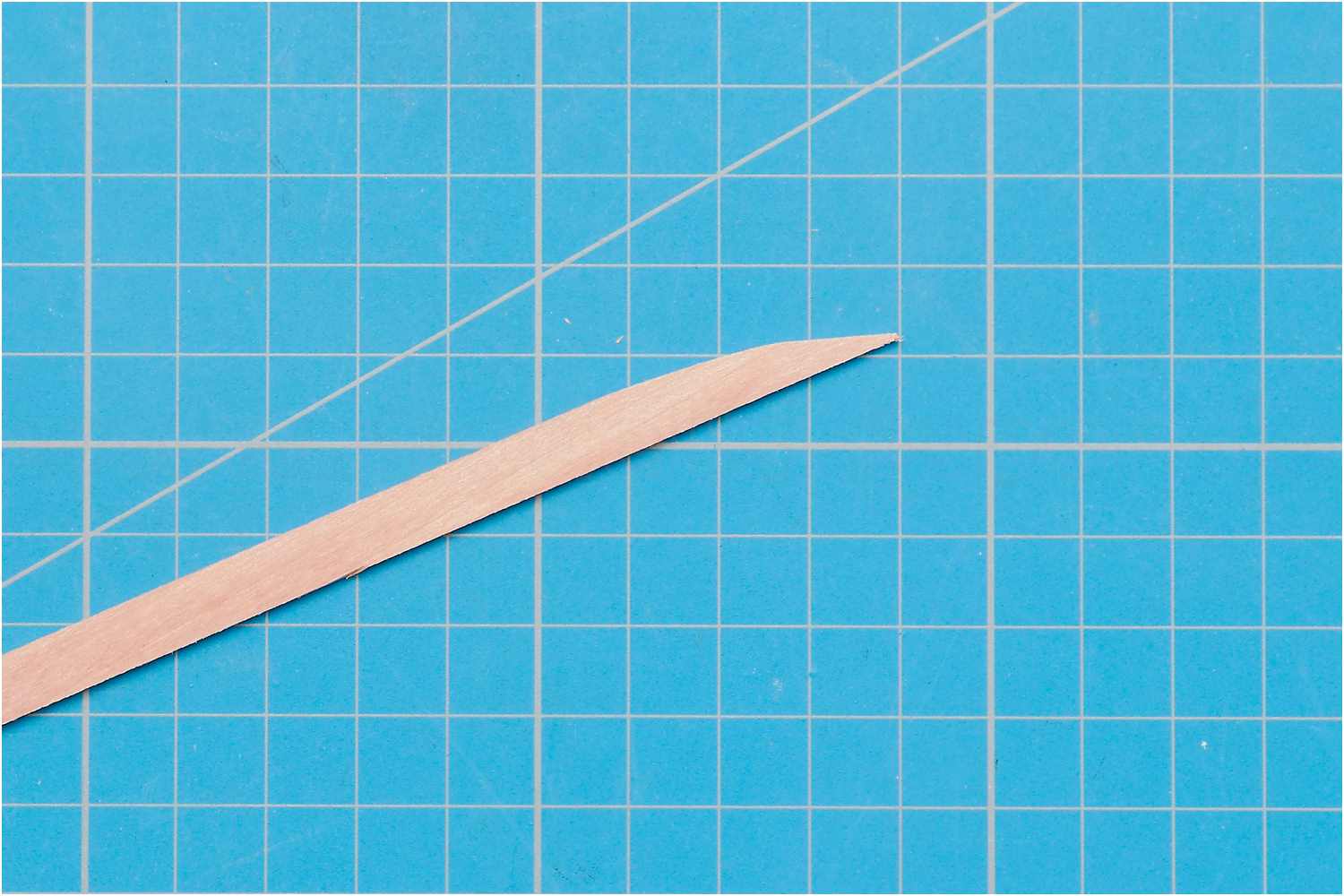

Die Bodenplanke wird nach der Konturanpassung nur noch leicht vorgebogen und lässt sich jetzt problemlos bündig auflegen.

  • angepasste Kontur der Planke
  • angepasste Kontur der Planke

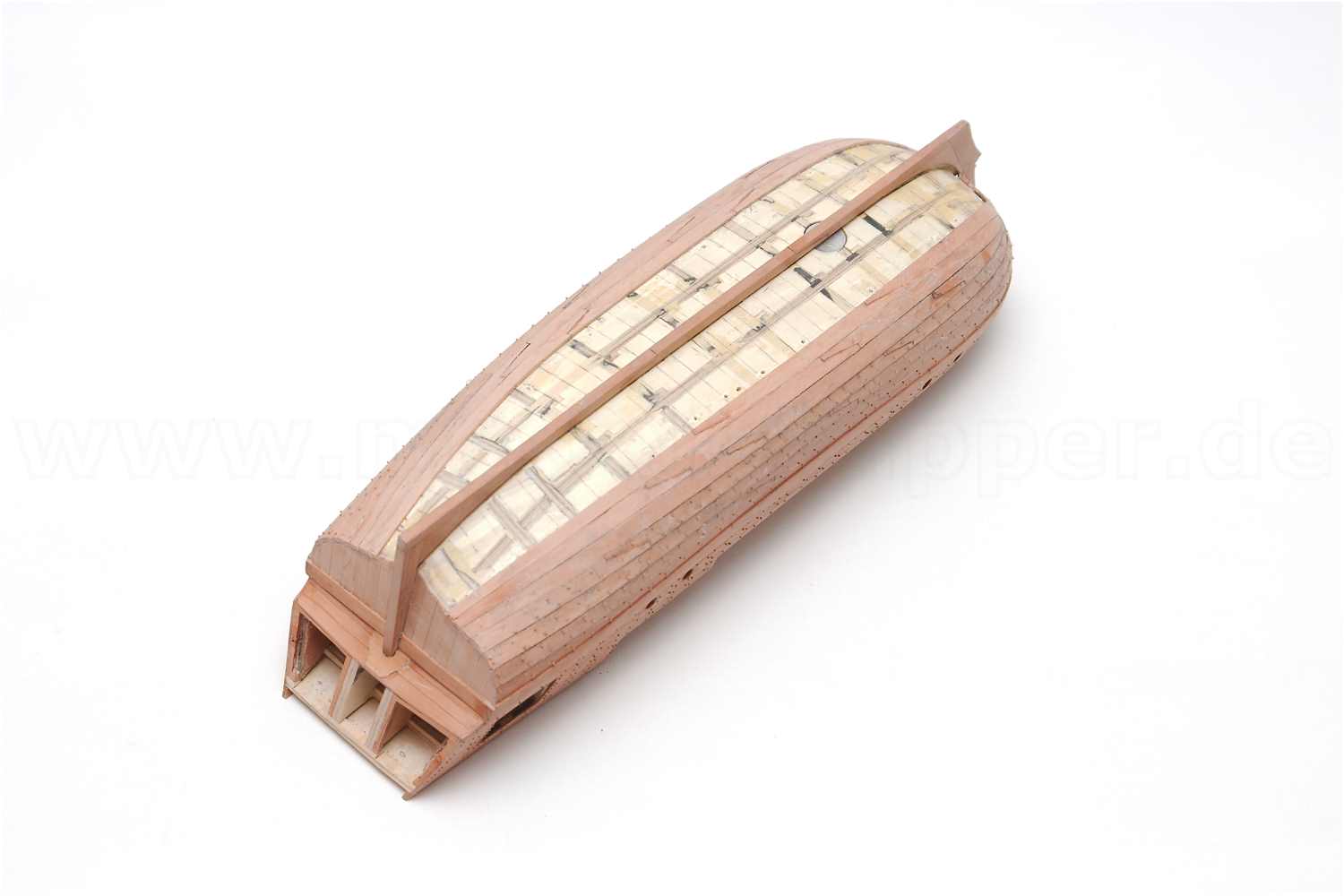

Die einzelnen Baustufen der Bodenbeplankung. Nach Abschluss dieses Bauabschnitts wurden ca. 1.500 Dübel verarbeitet.

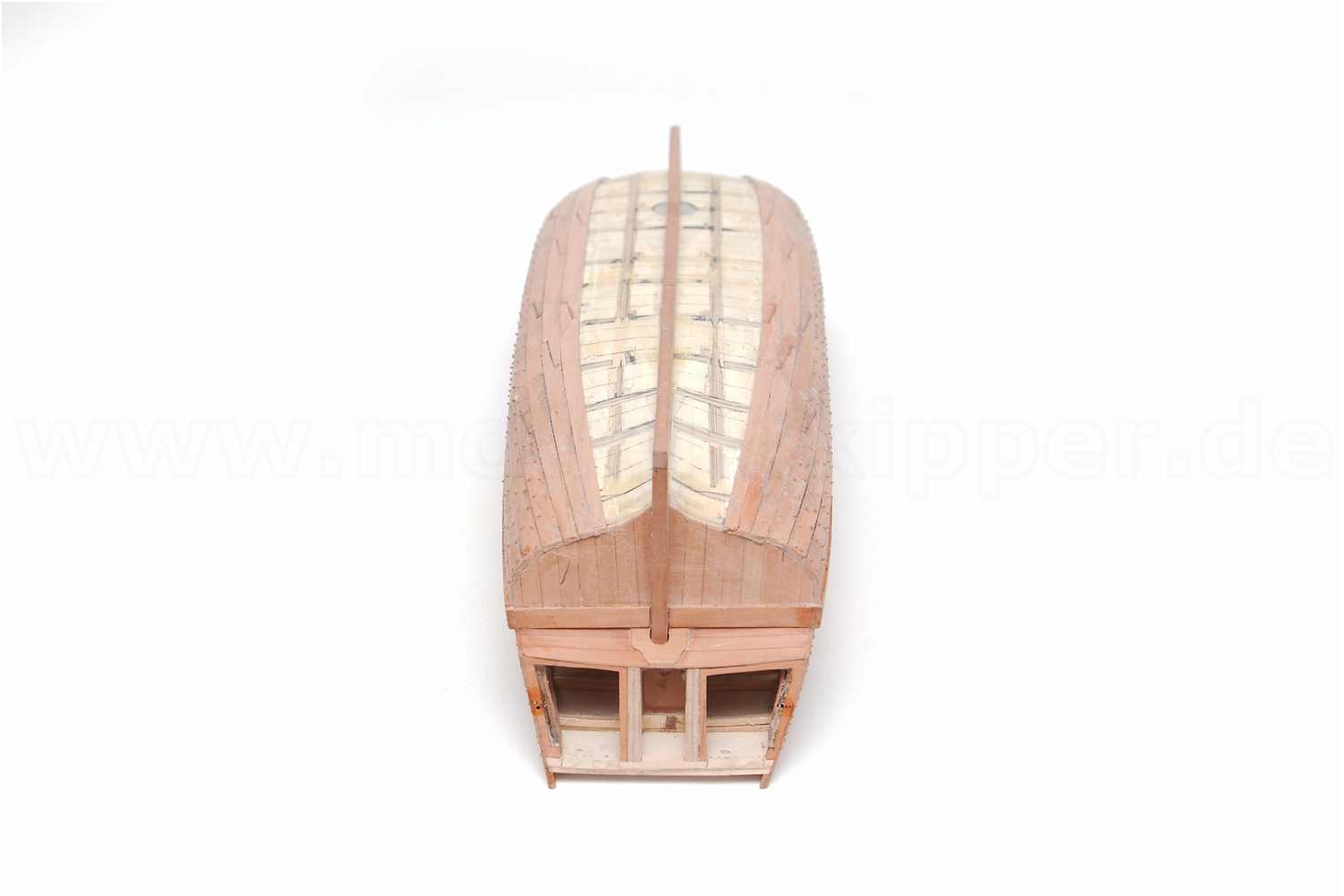

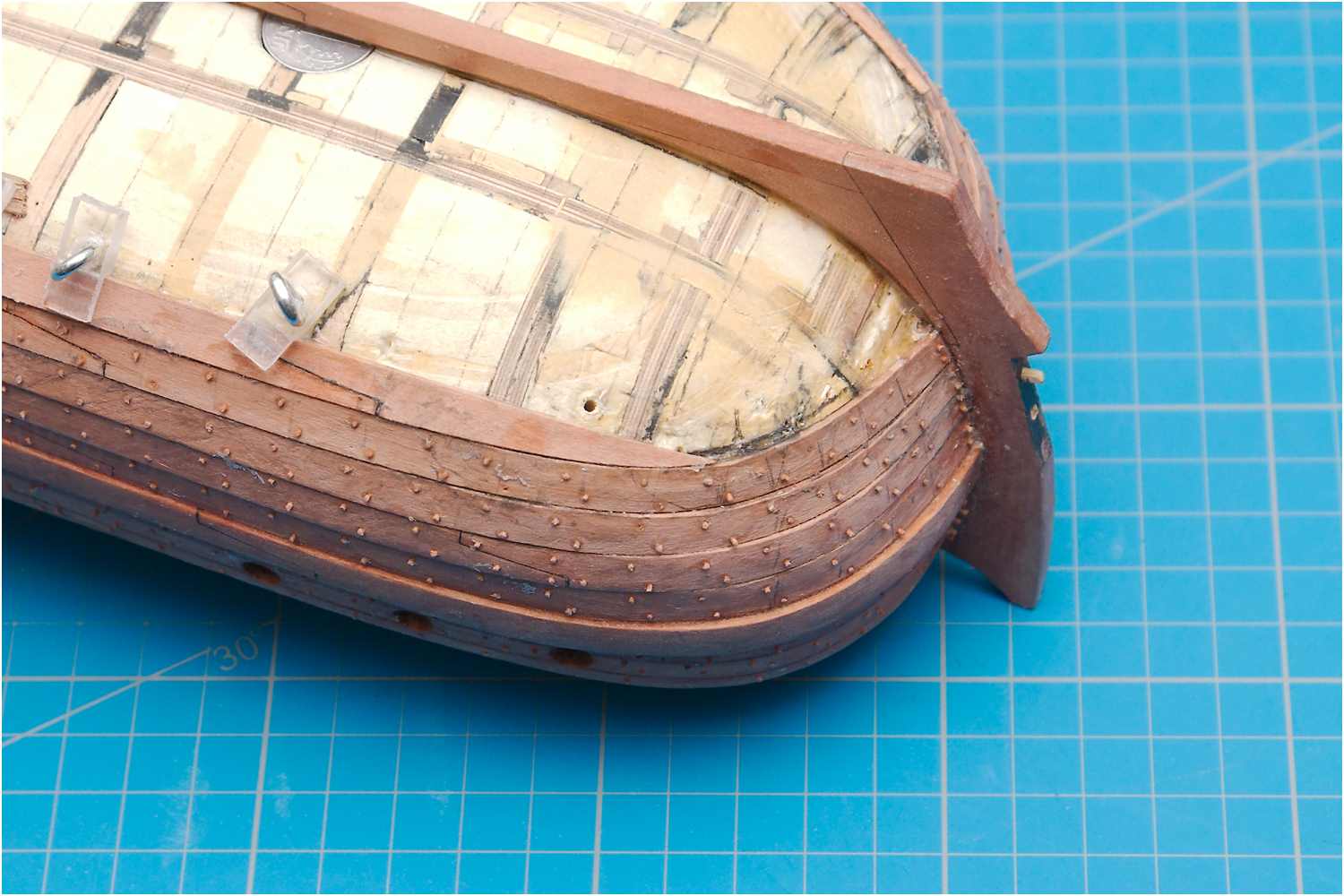

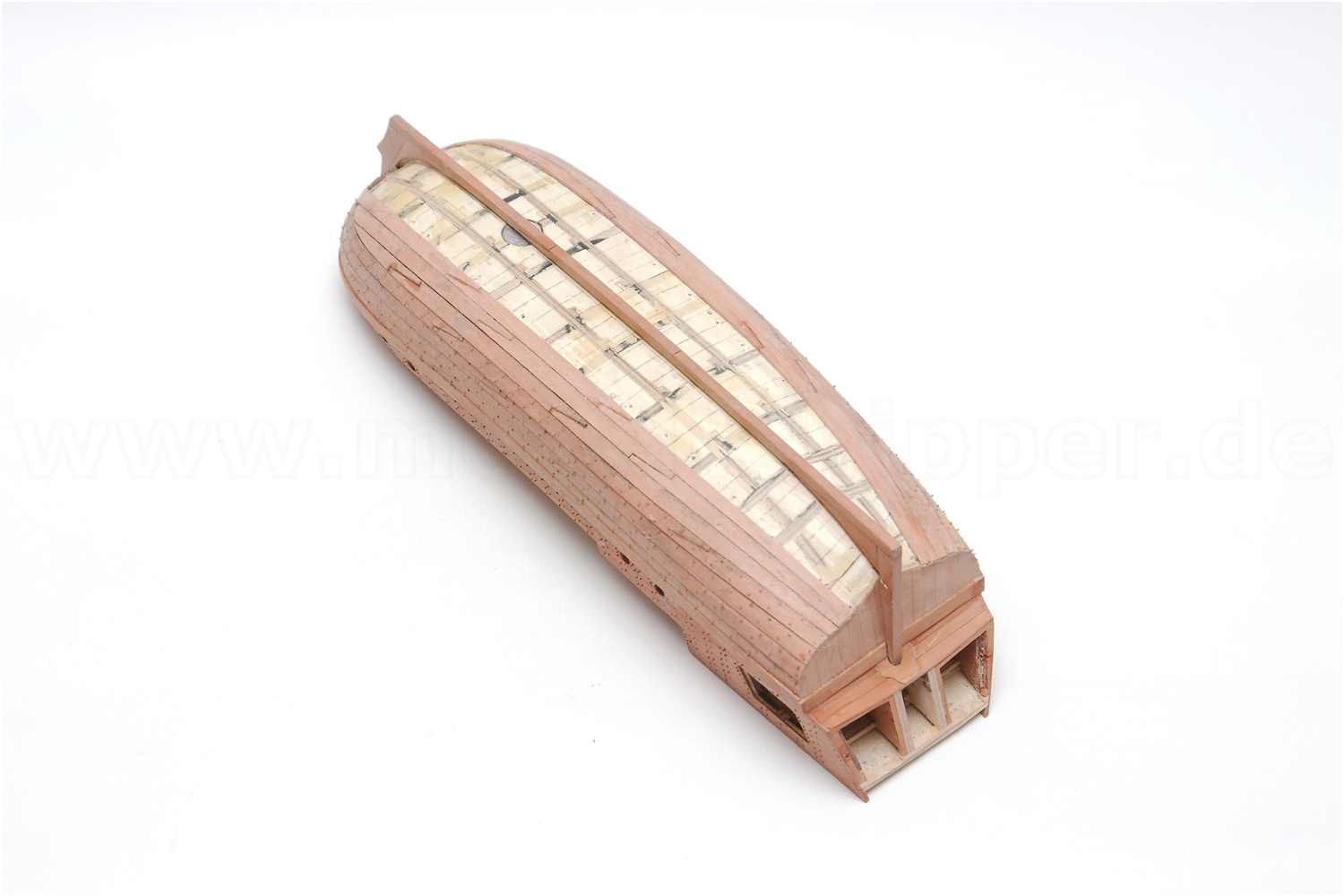

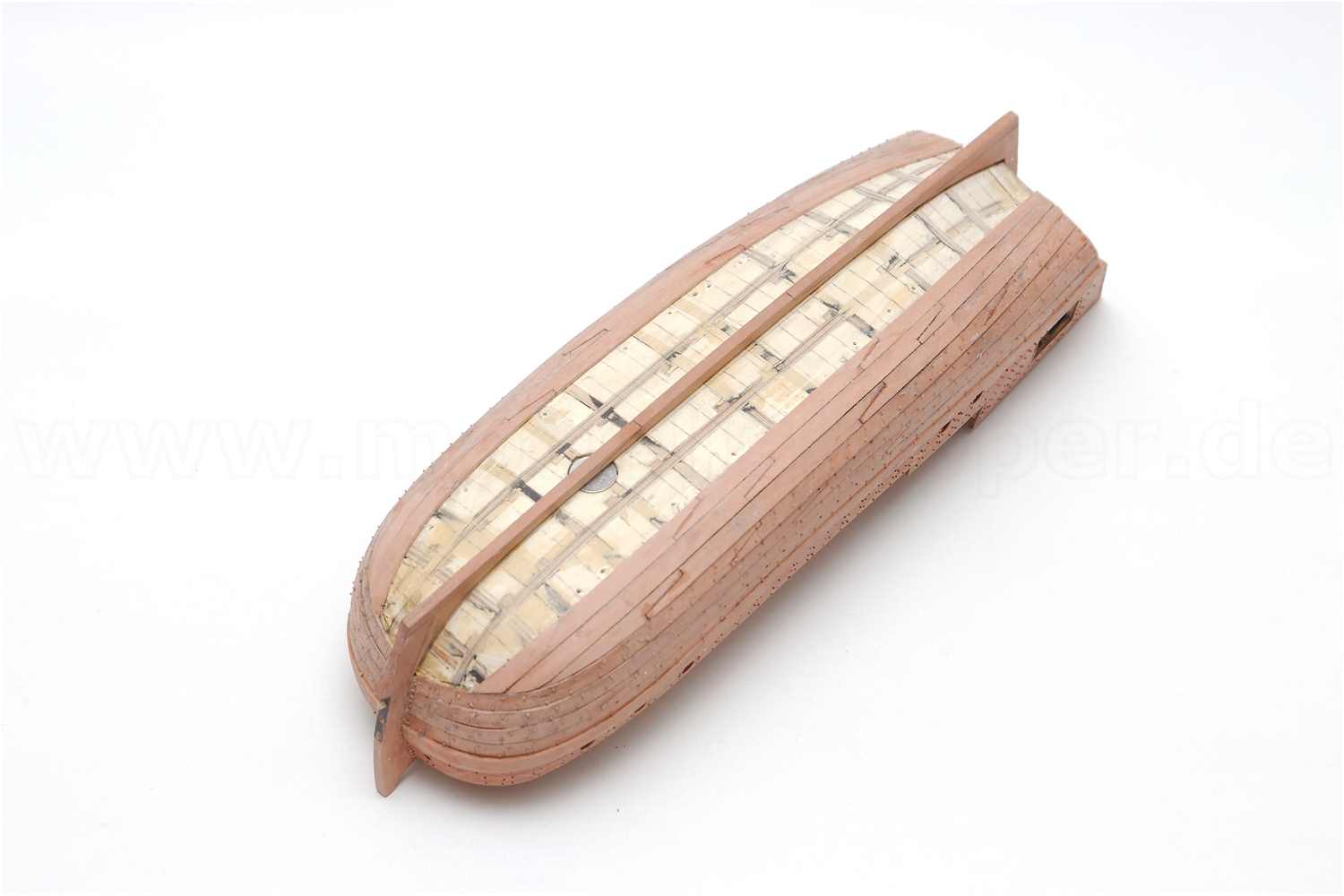

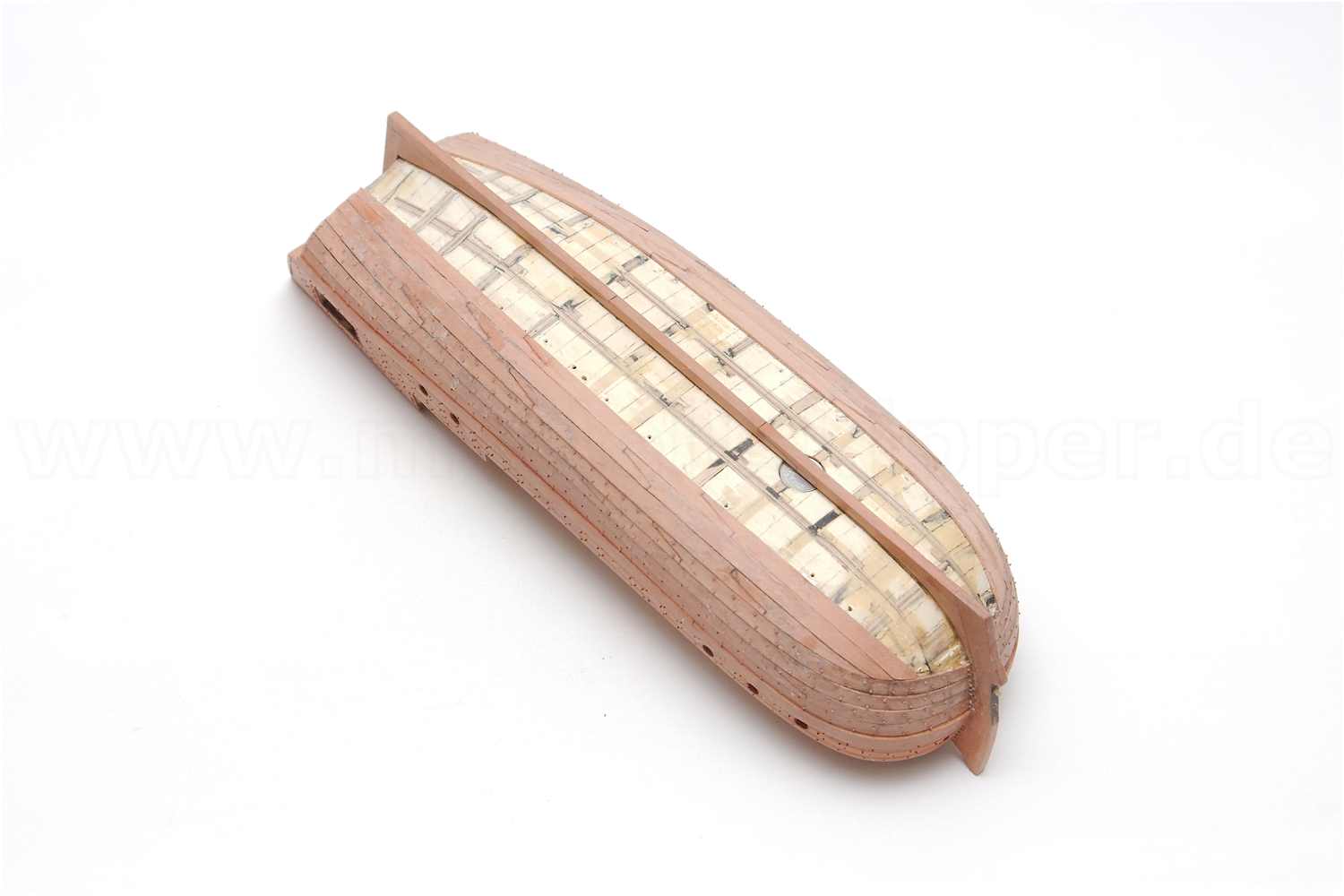

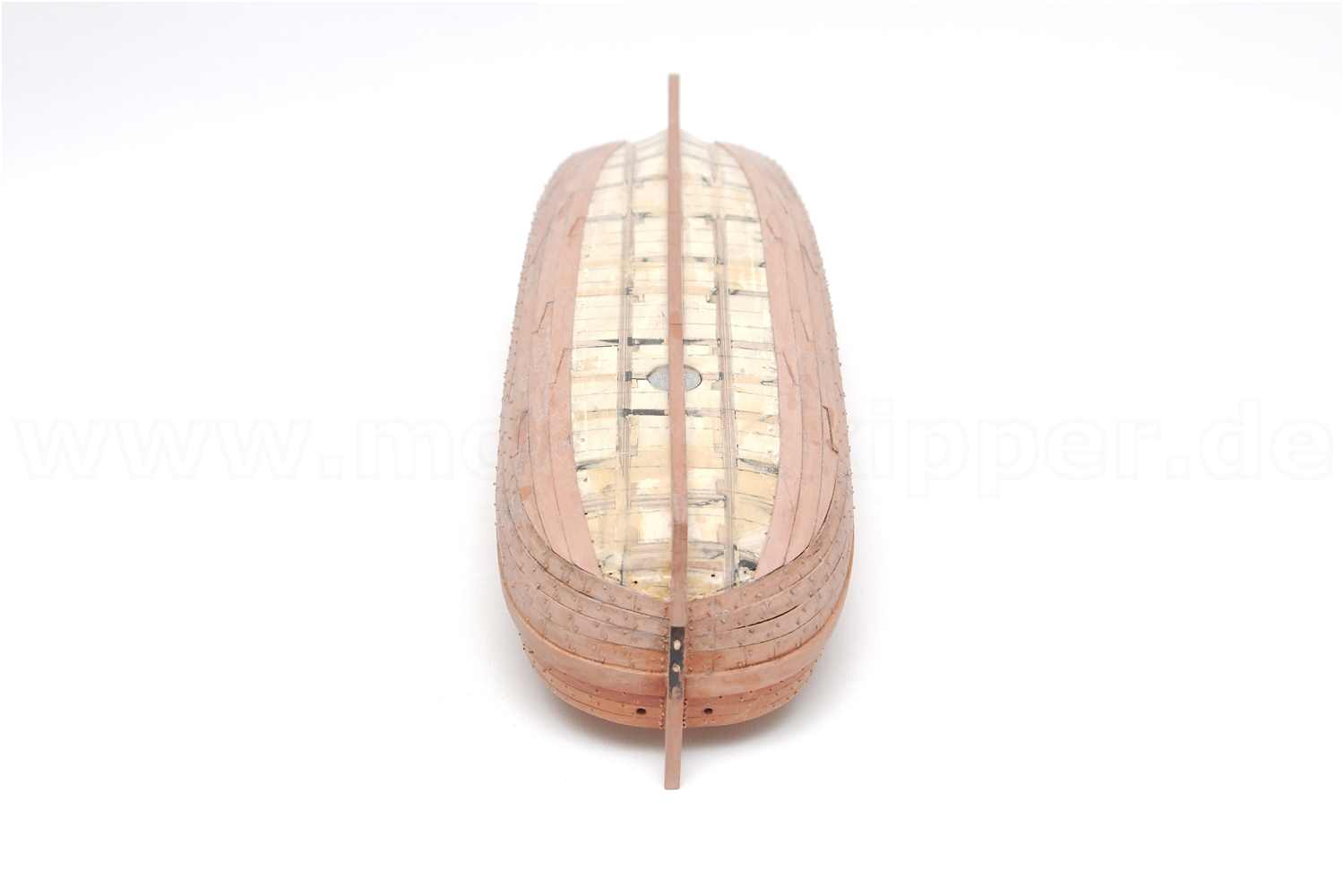

  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung
  • die einzelnen Baustufen der Bodenbeplankung

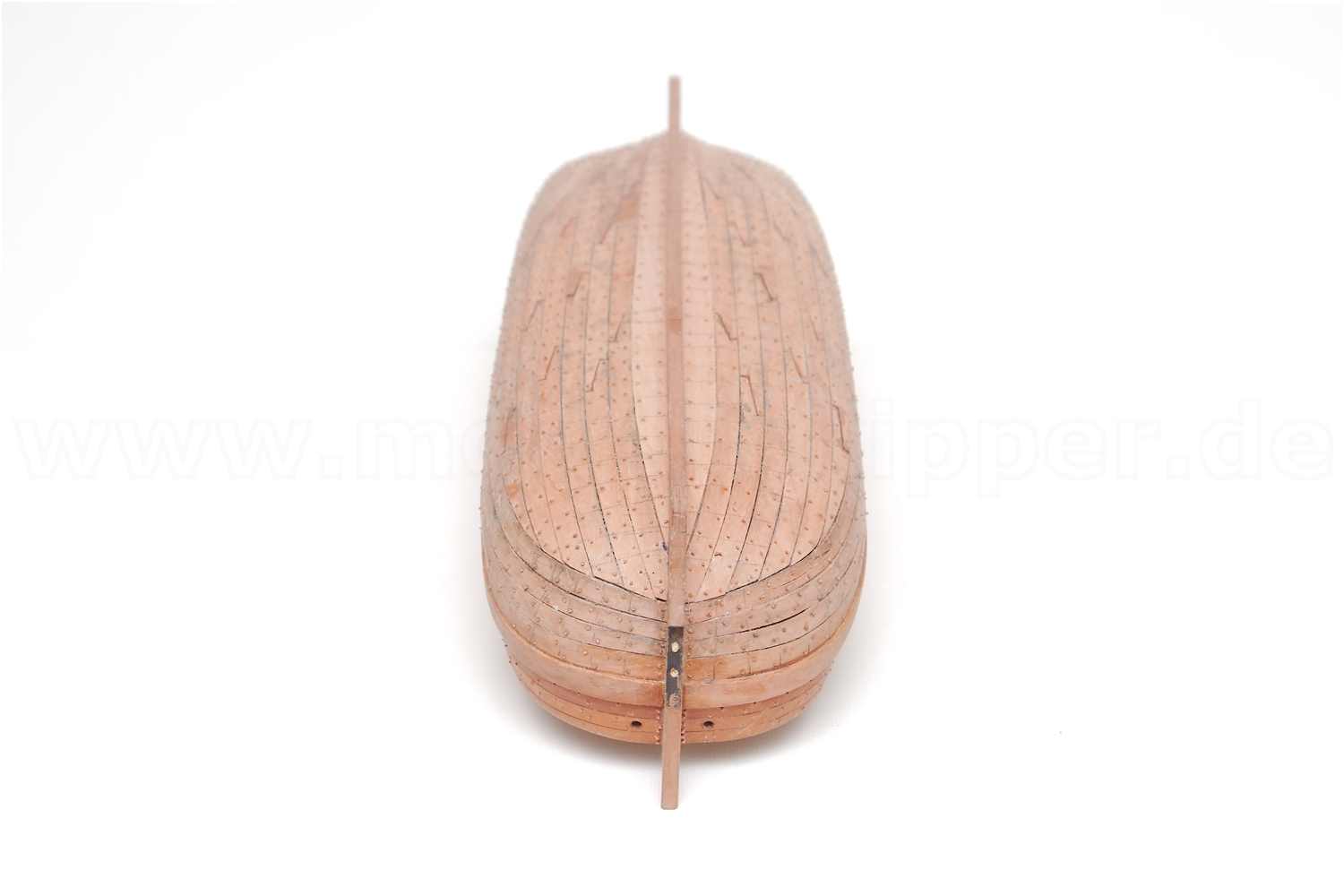

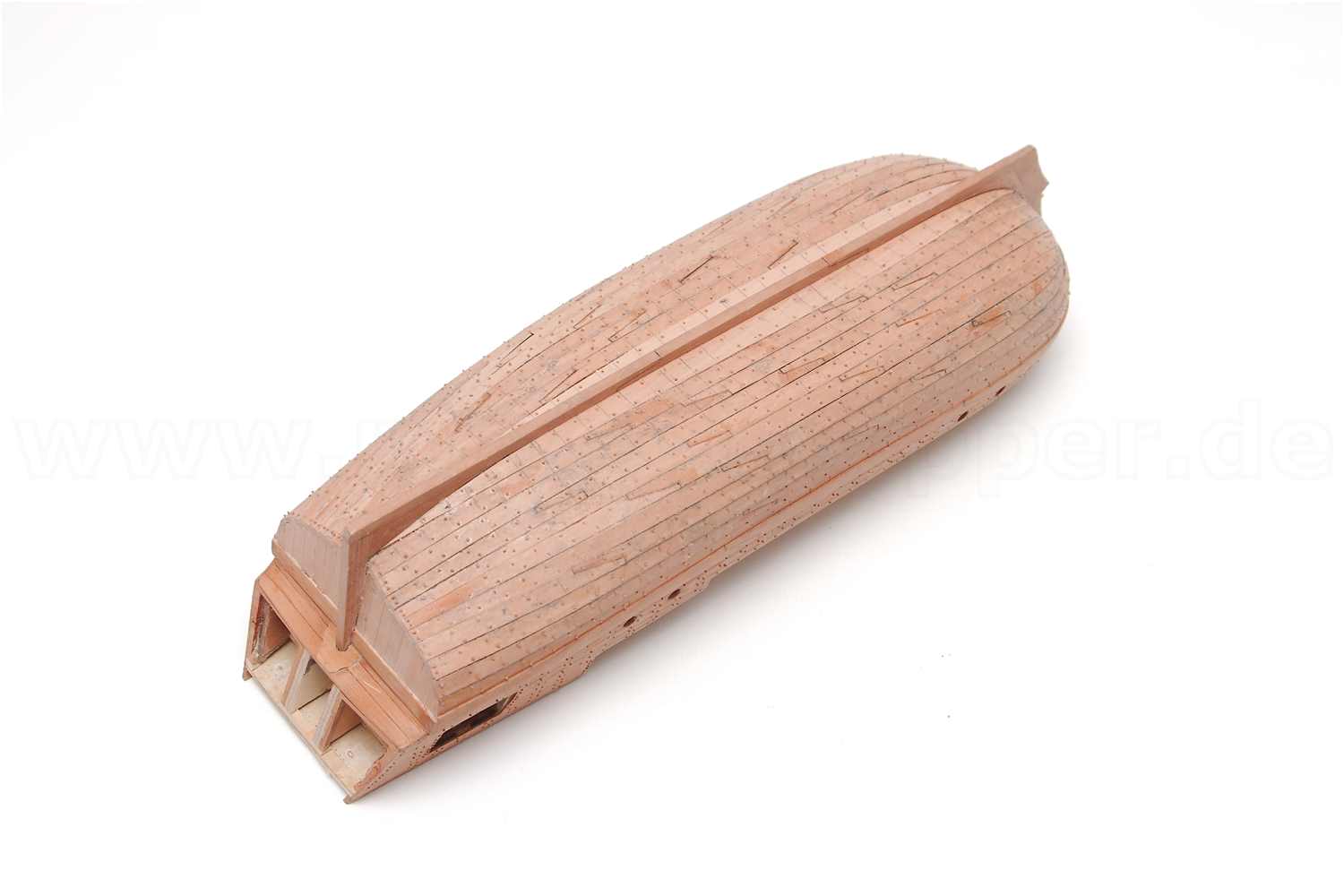

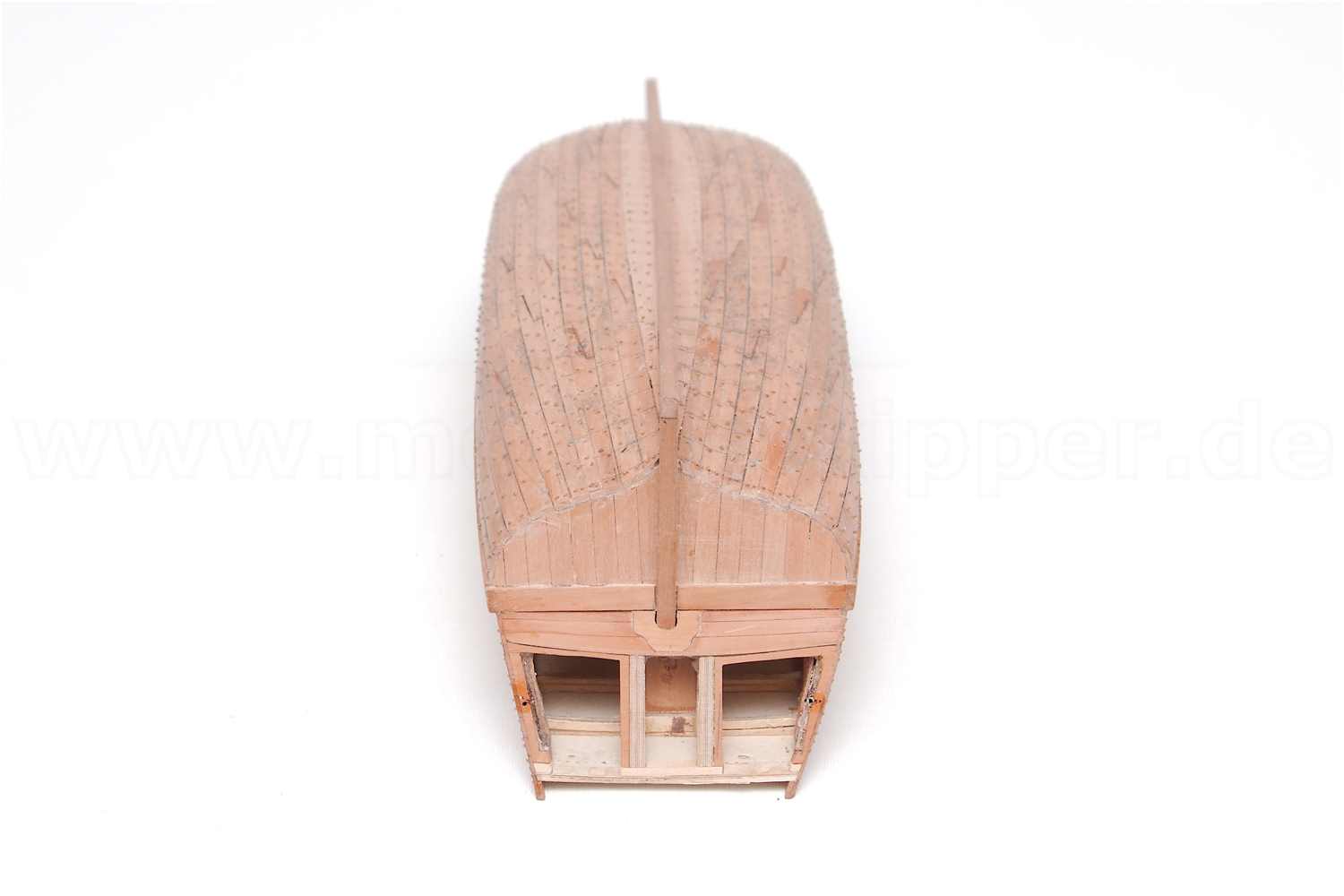

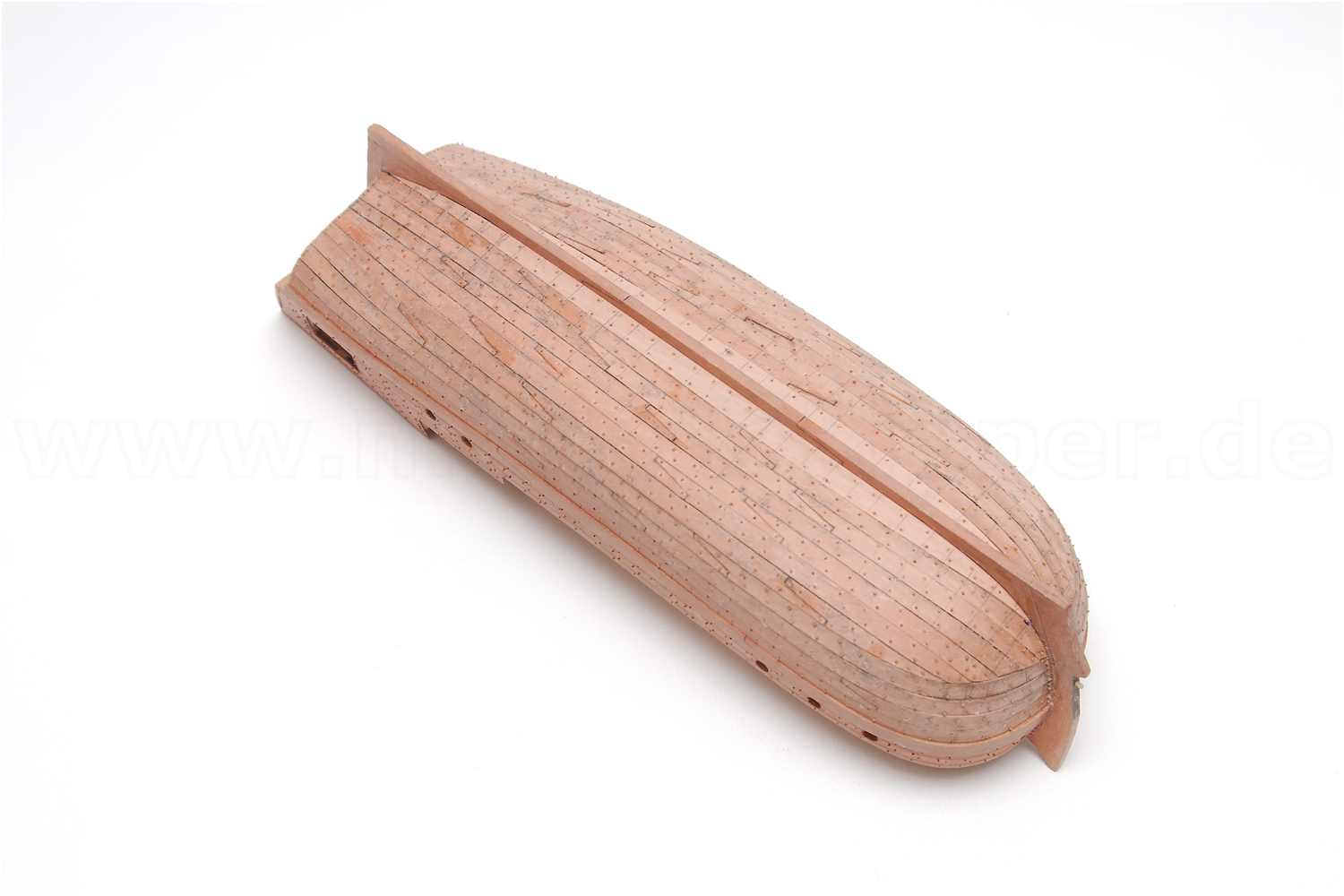

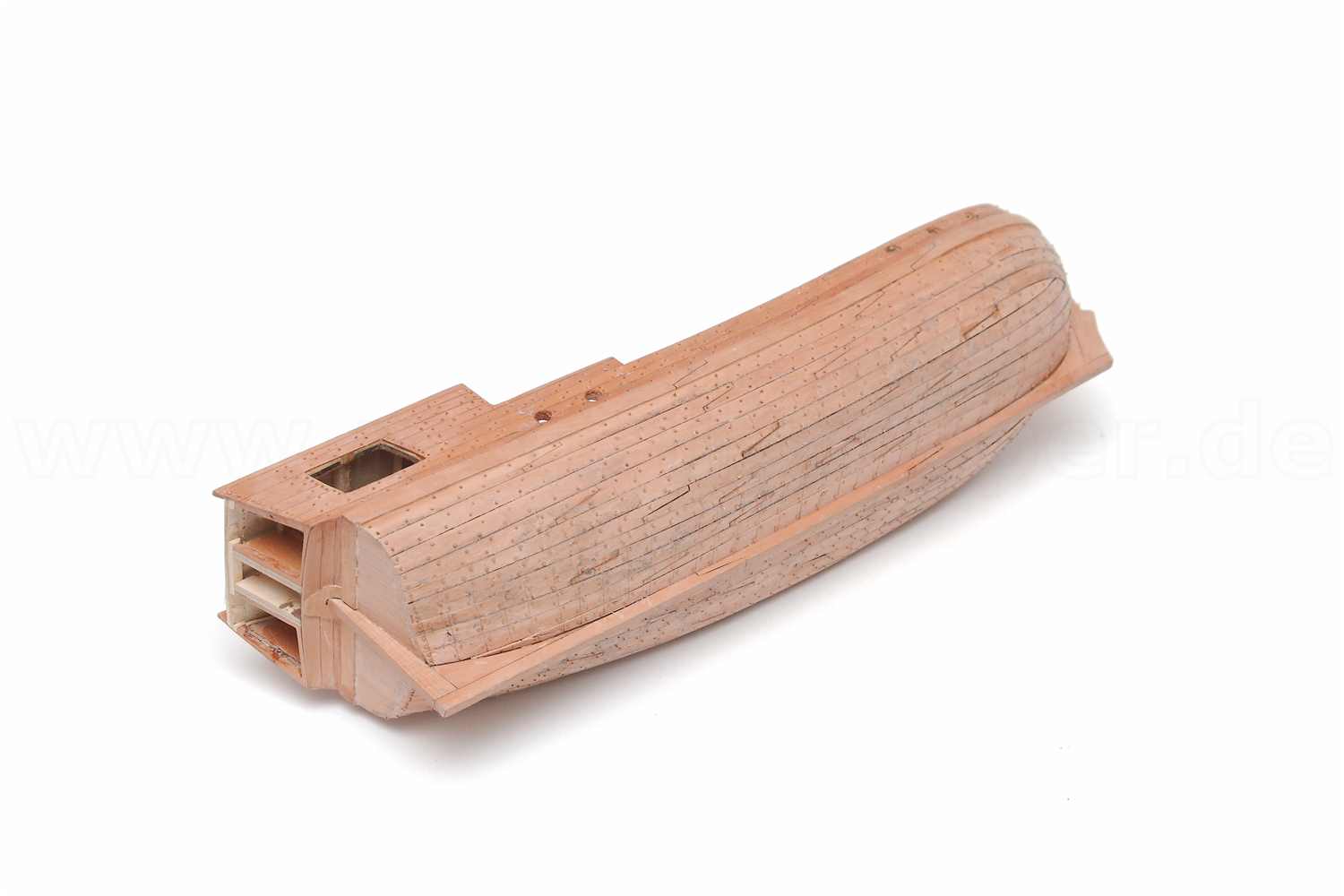

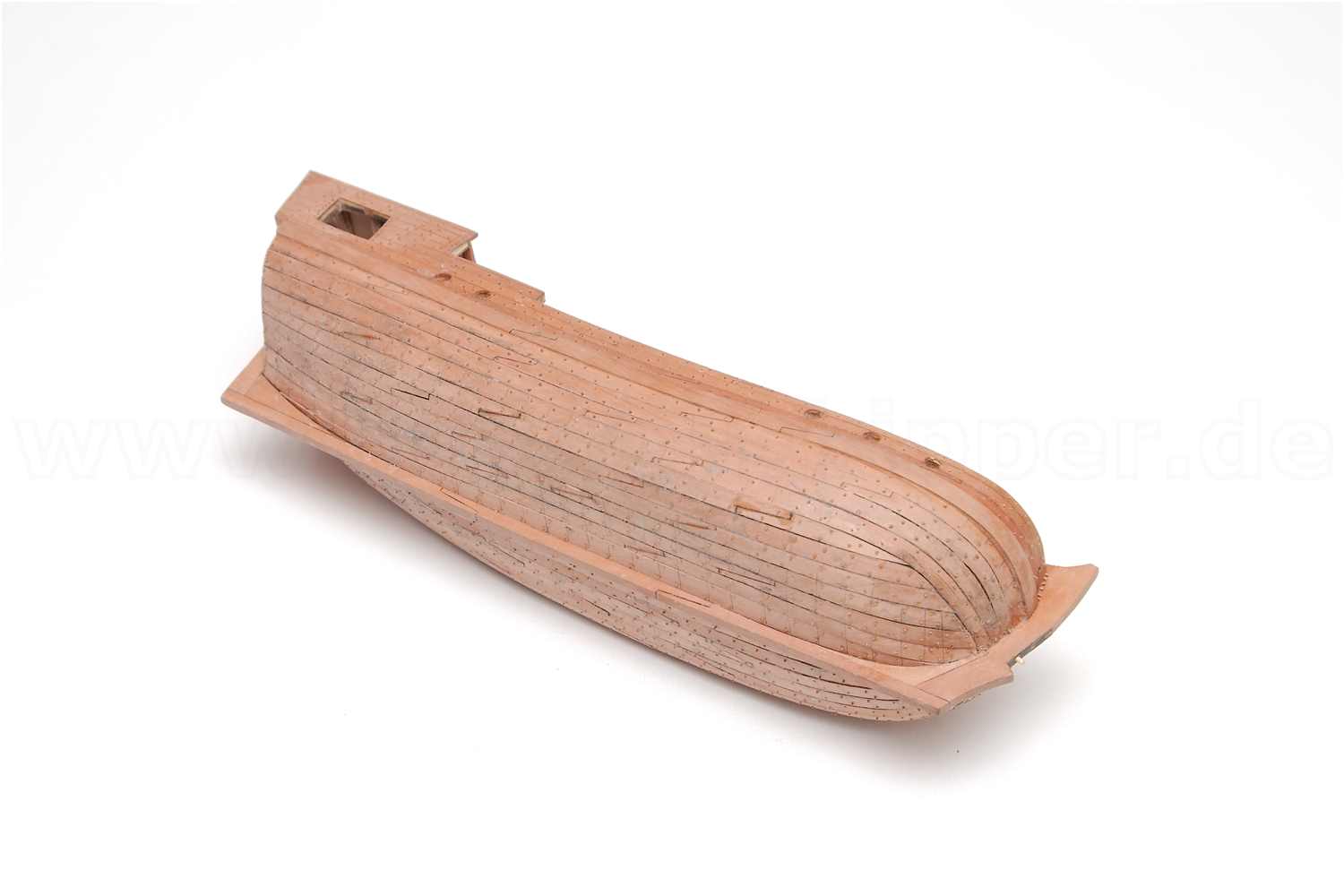

  • fertig beplankter Rumpf
  • fertig beplankter Rumpf
  • fertig beplankter Rumpf
  • fertig beplankter Rumpf
  • Rumpf geschliffen
  • Rumpf geschliffen
  • Rumpf geschliffen
  • Rumpf geschliffen

In einer späteren Bauphase, nach Schliff und Lackierung des Rumpfes, wurden abschließend, in Anlehnung an die Jacht Utrecht. die Plankenenden am Heckspiegel verbolzt.

  • Bolzen an den Planken am Heckspiegel bei der Statenjacht Utrecht (Quelle: Statenjacht Utrecht)
  • Plankenenden verbolzt
  • Plankenenden verbolzt

es geht weiter mit dem Handlauf...
