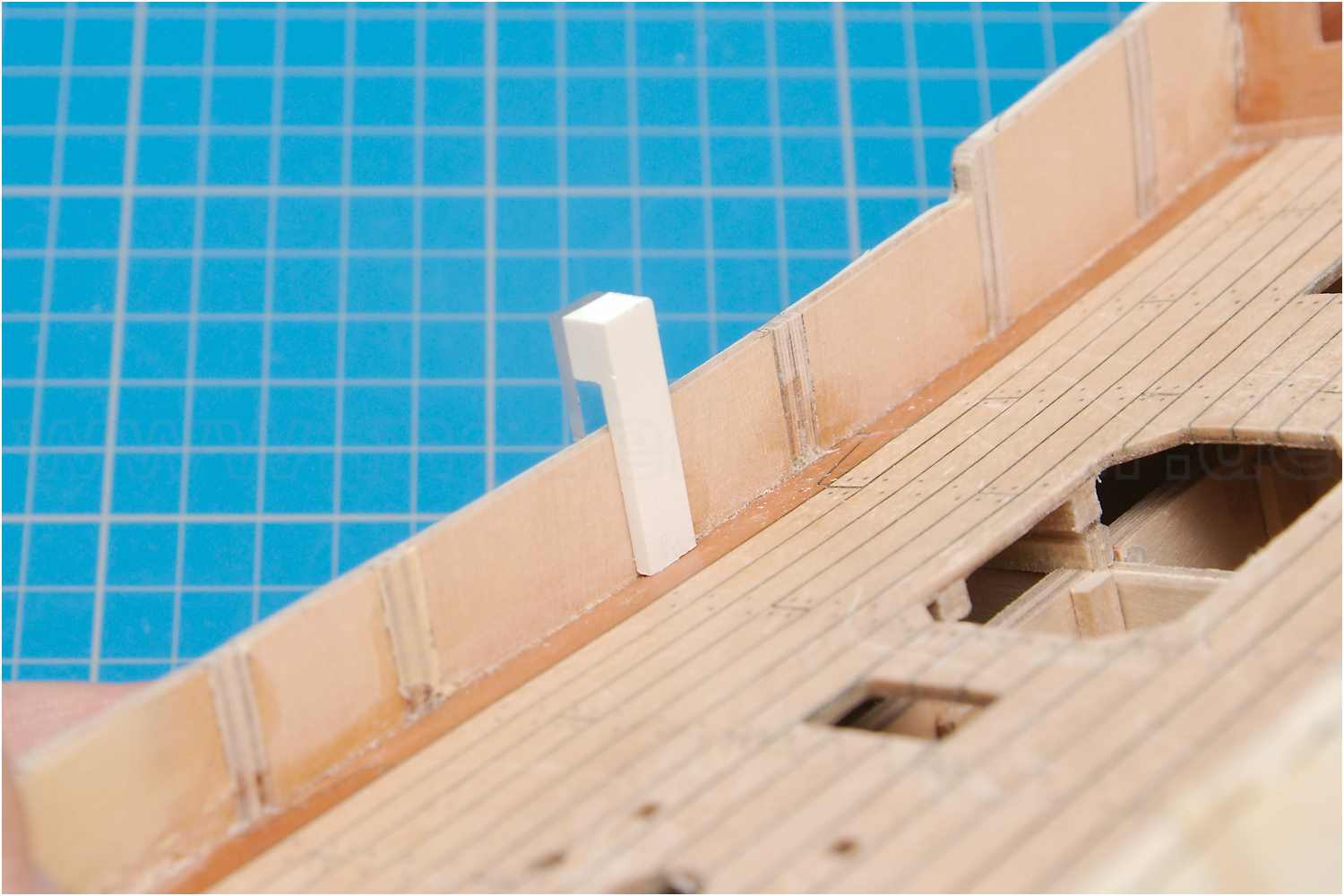

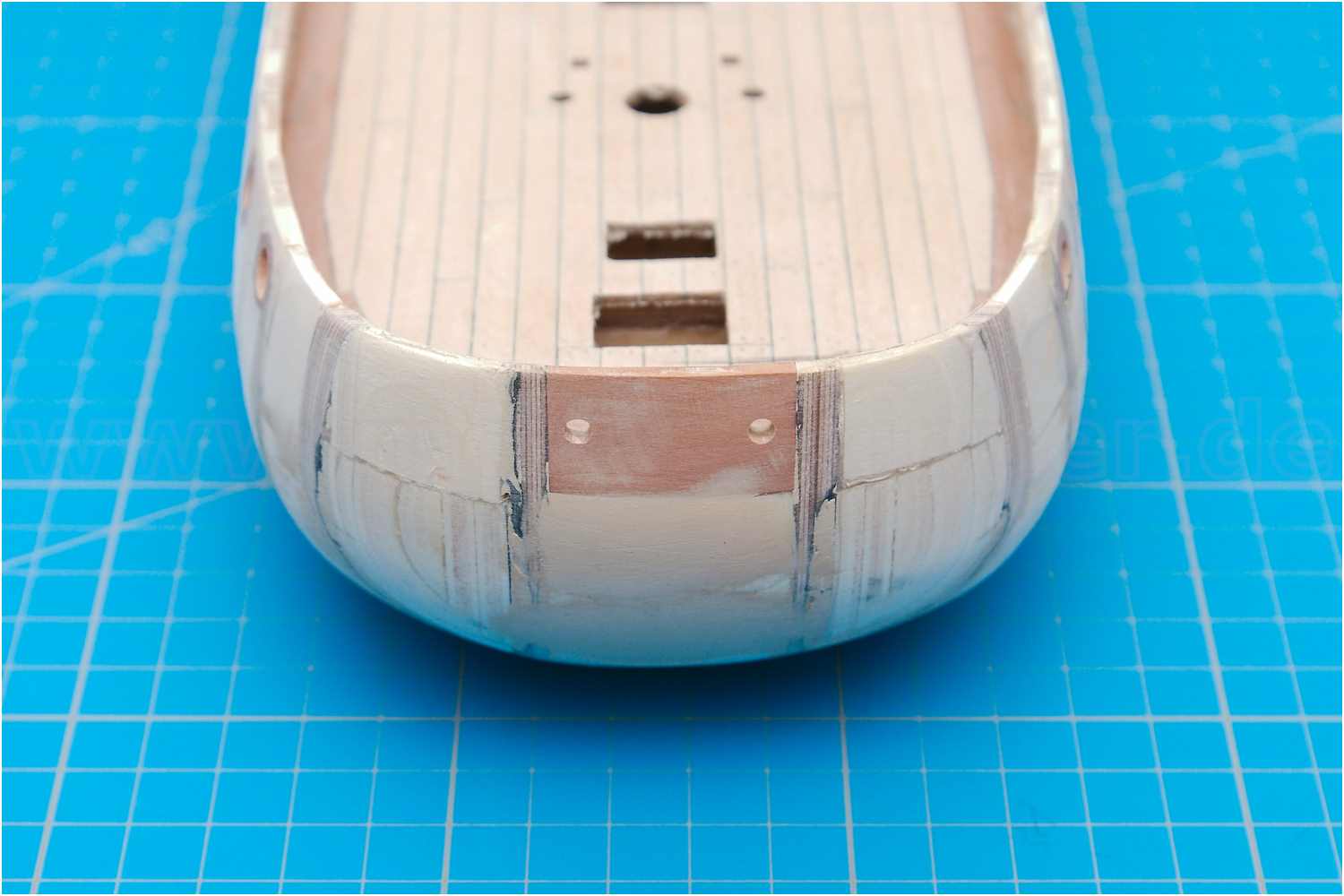

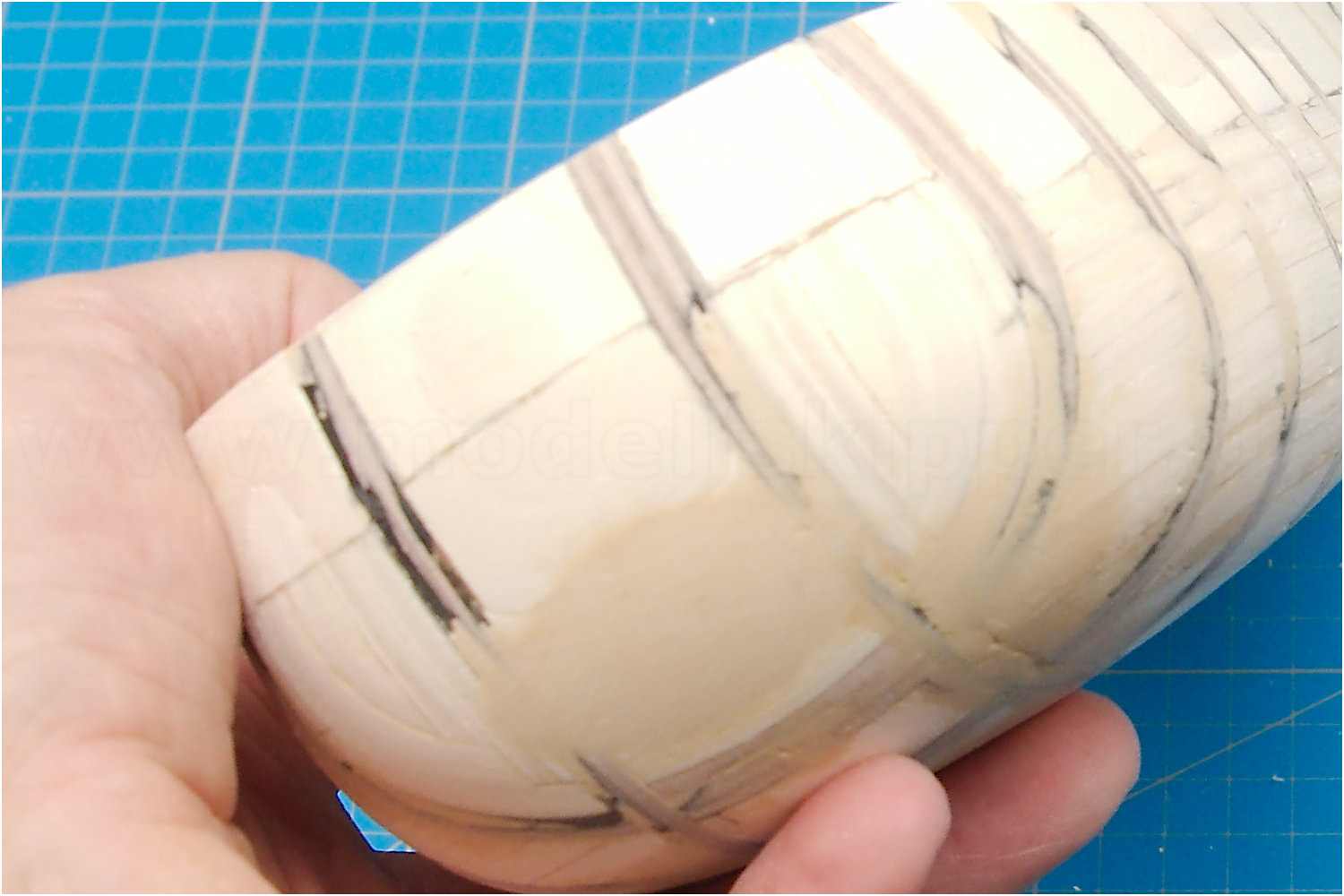

Zum Abschluss der Schleifarbeiten an Rumpf musste noch das Schanzkleid angepasst werden. Um die korrekte Höhe zu ermitteln, habe ich mir zum Anzeichnen der Oberkante ein sog. Streichmaß angefertigt.

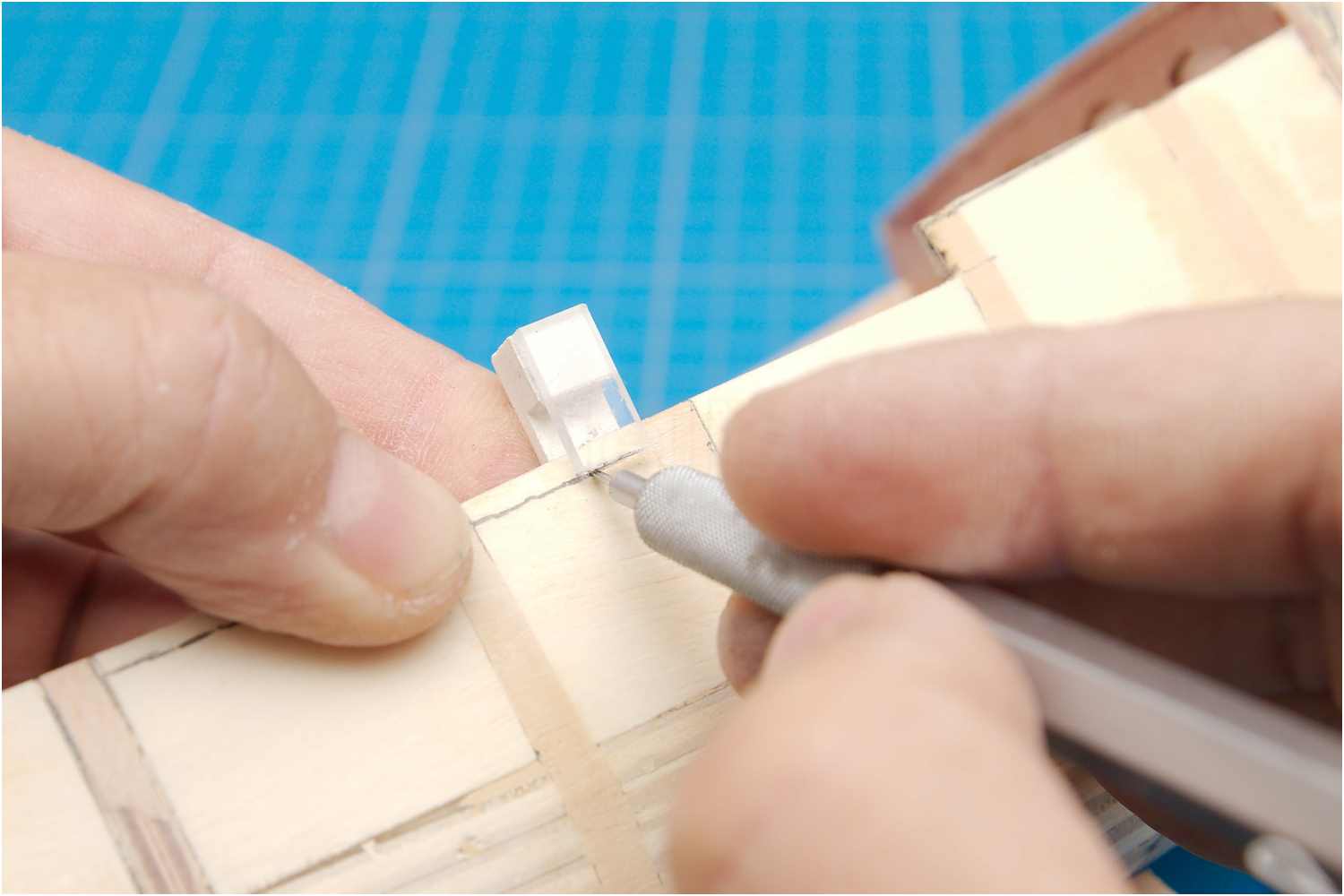

  • Streichmaß für die Höhe des Schanzkleides
  • Streichmaß für die Höhe des Schanzkleides
  • Streichmaß für die Höhe des Schanzkleides
  • Streichmaß für die Höhe des Schanzkleides

Stückpforten

Es folgt das Einsetzen der Stückpforten, die sich bei diesem Modell recht einfach realisieren lassen, da sie rund sind.

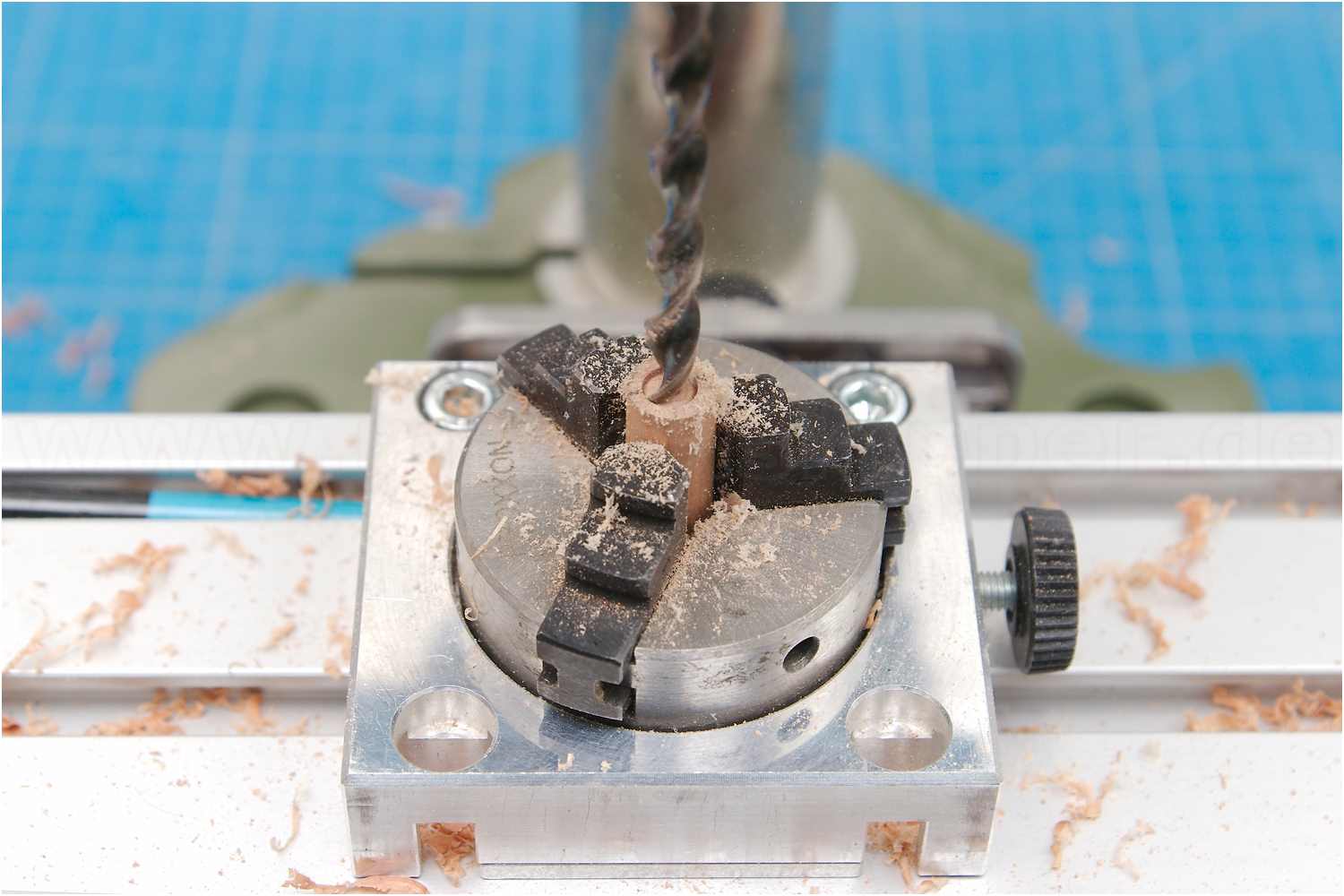

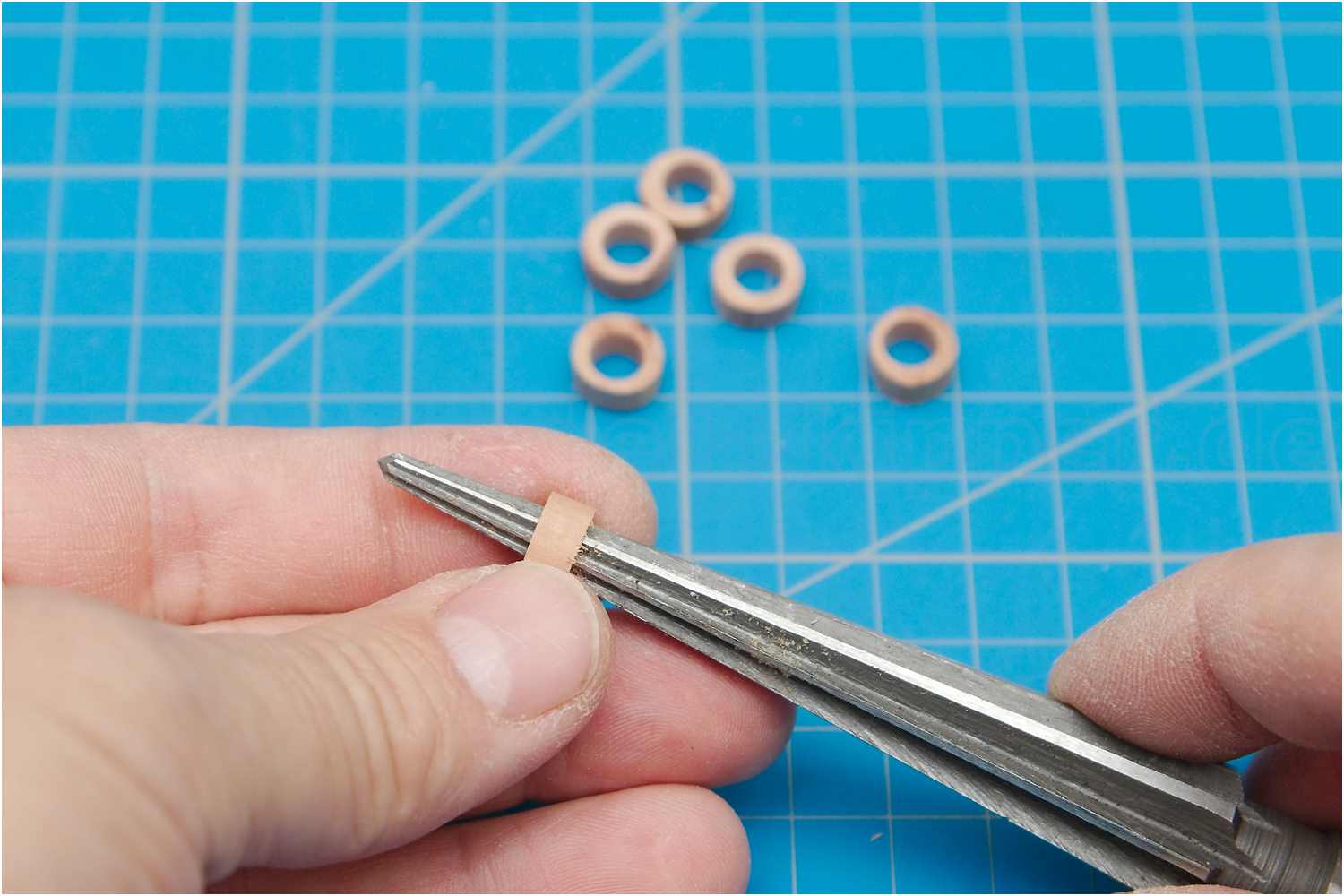

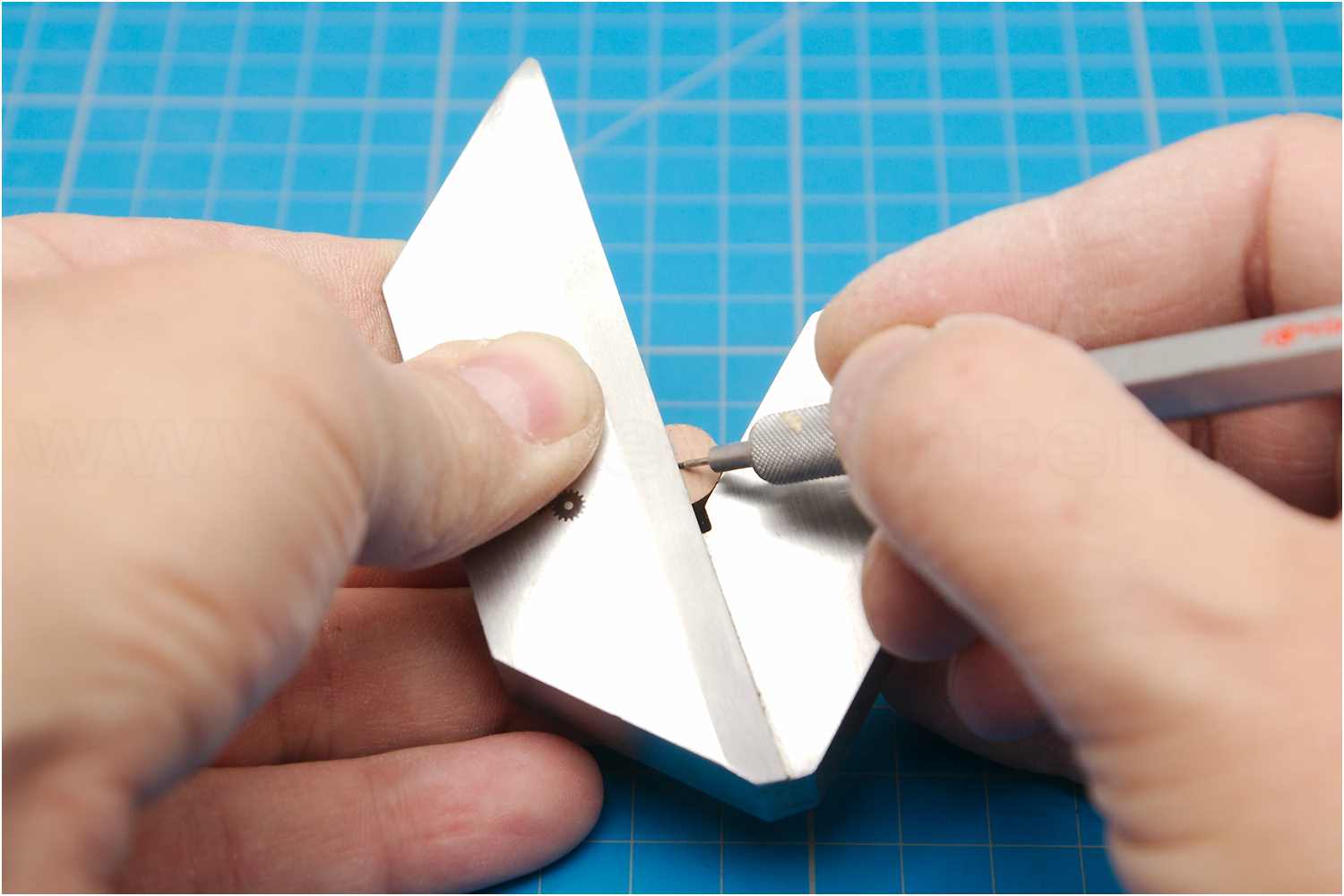

Dazu habe ich bei einem Stück Rundholz mit dem Zentrierwinkel den Mittelpunkt markiert, aufgebohrt, Scheiben abgeschnitten und mit einer Reibahle entgratet.

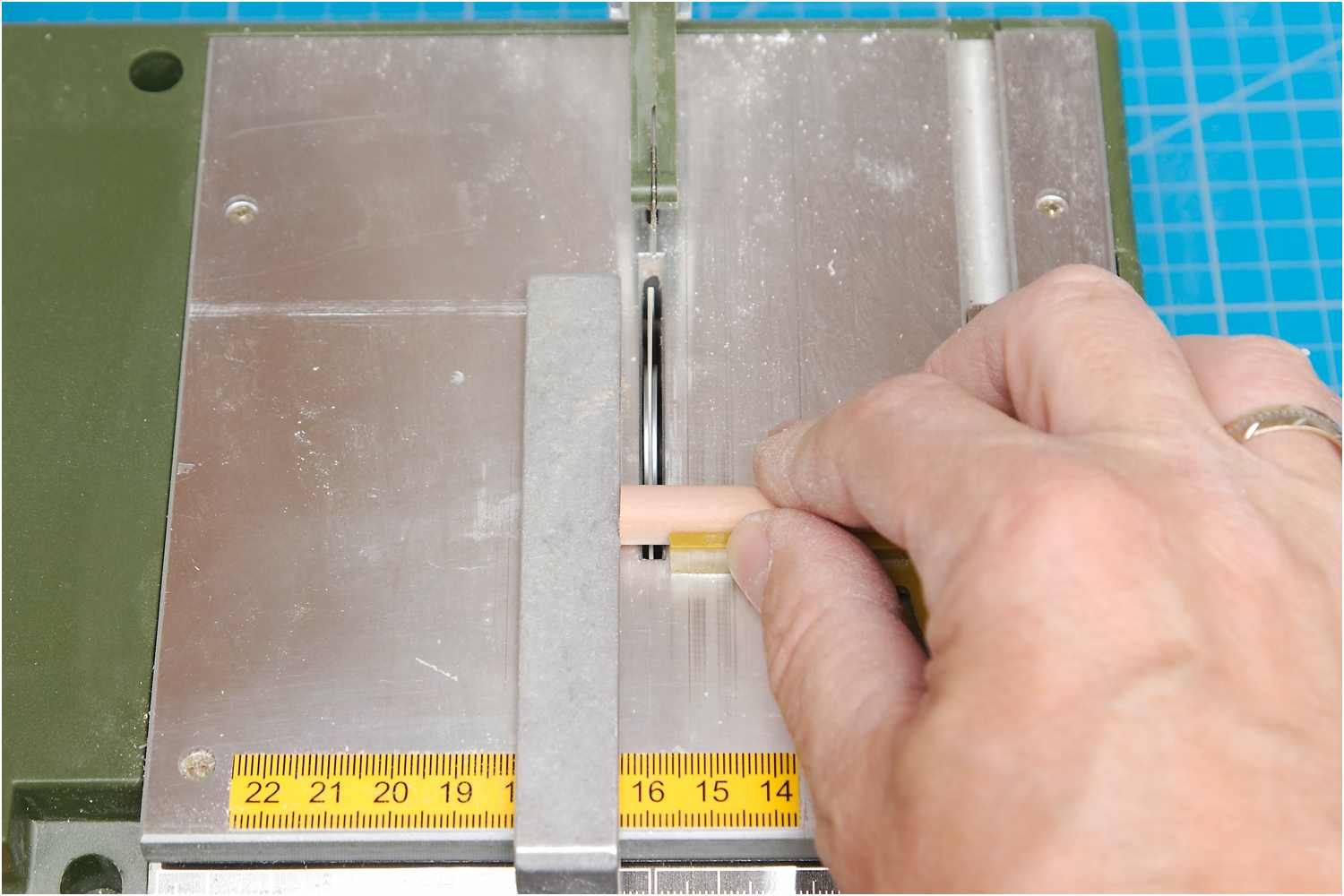

  • Herstellen der Stückpforten
  • Herstellen der Stückpforten
  • Herstellen der Stückpforten
  • Herstellen der Stückpforten

In entsprechende Bohrungen im Schanzkleid habe ich die Holzringe eingesteckt, gespachtelt und verschliffen.

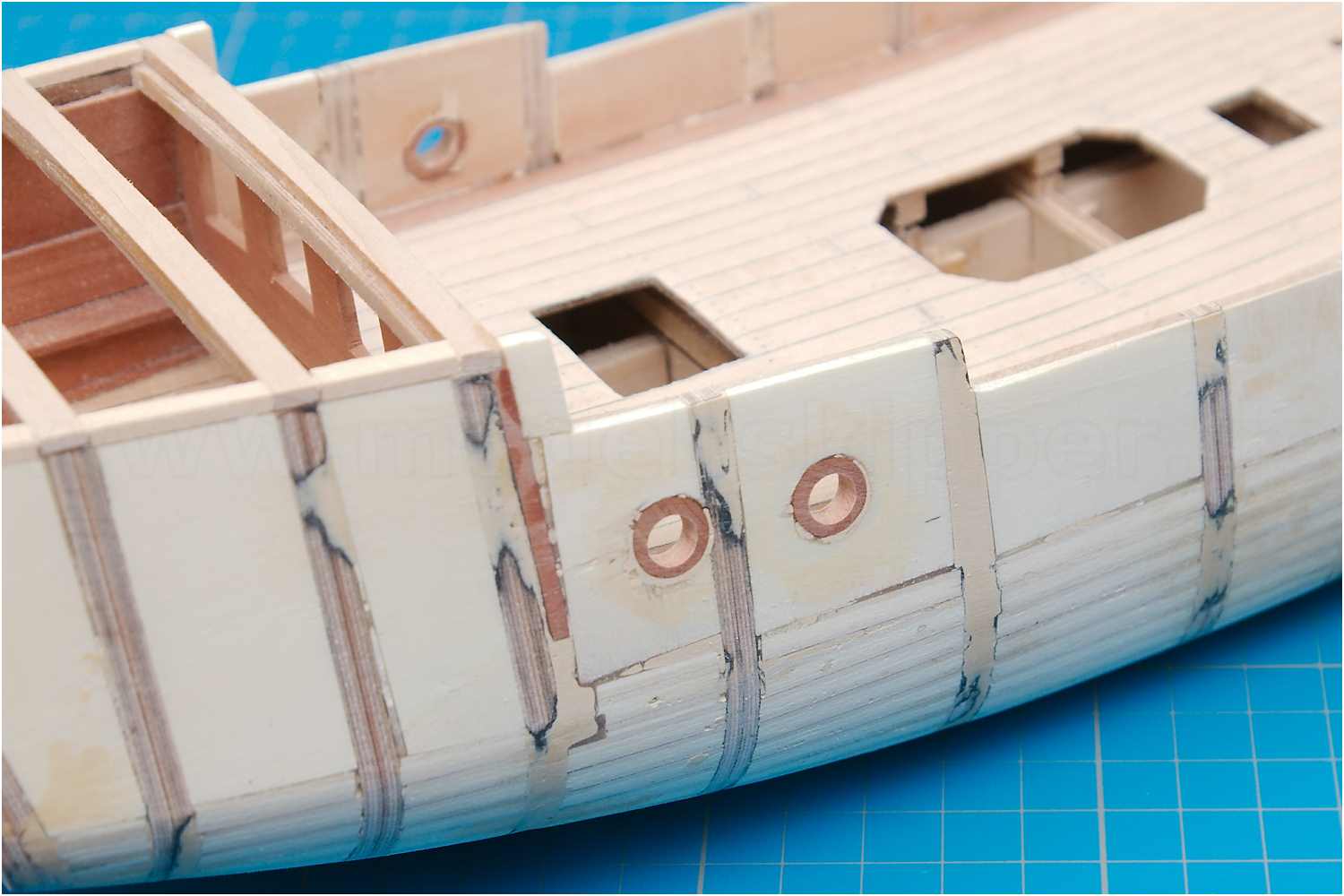

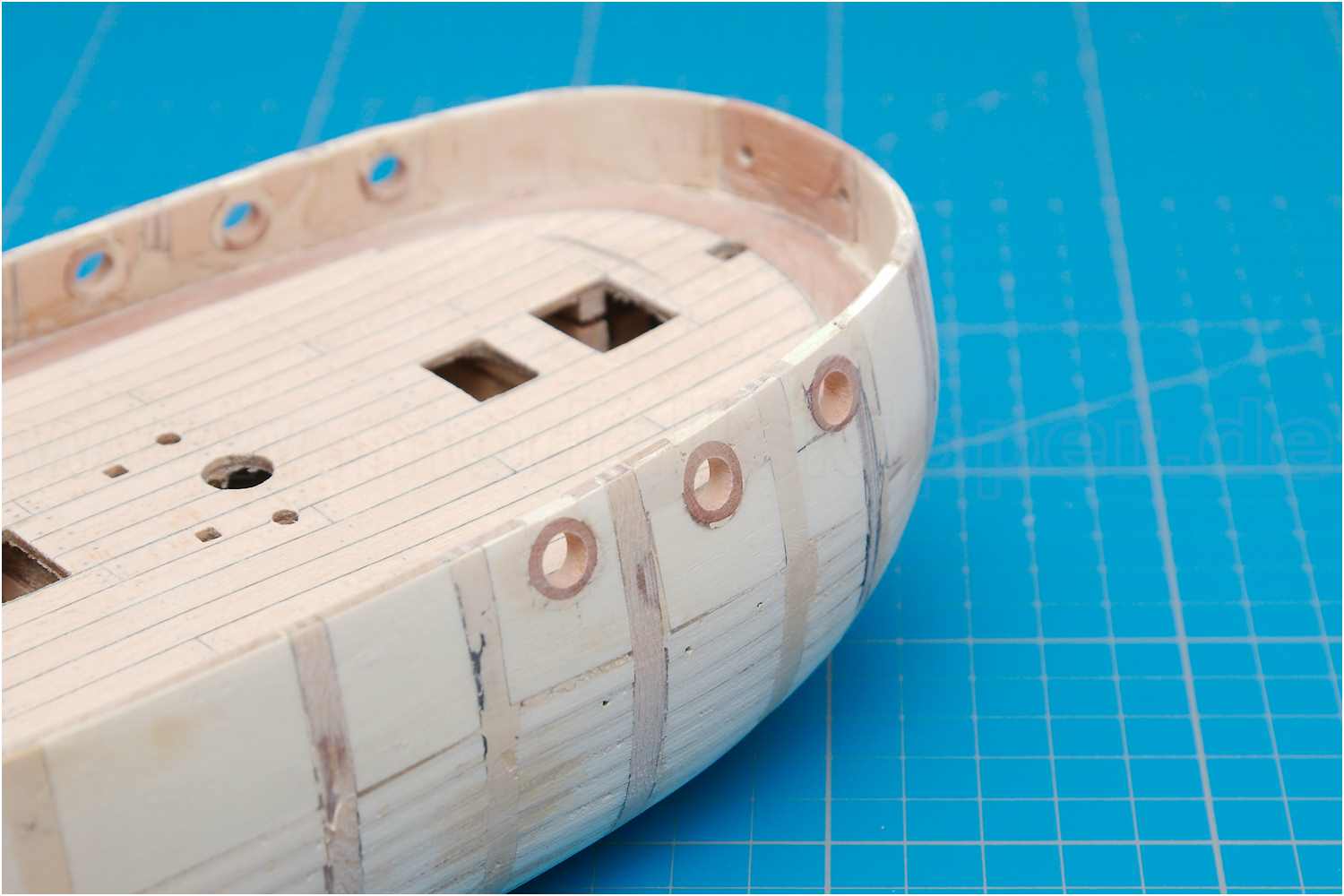

  • eingeklebte Stückpforten

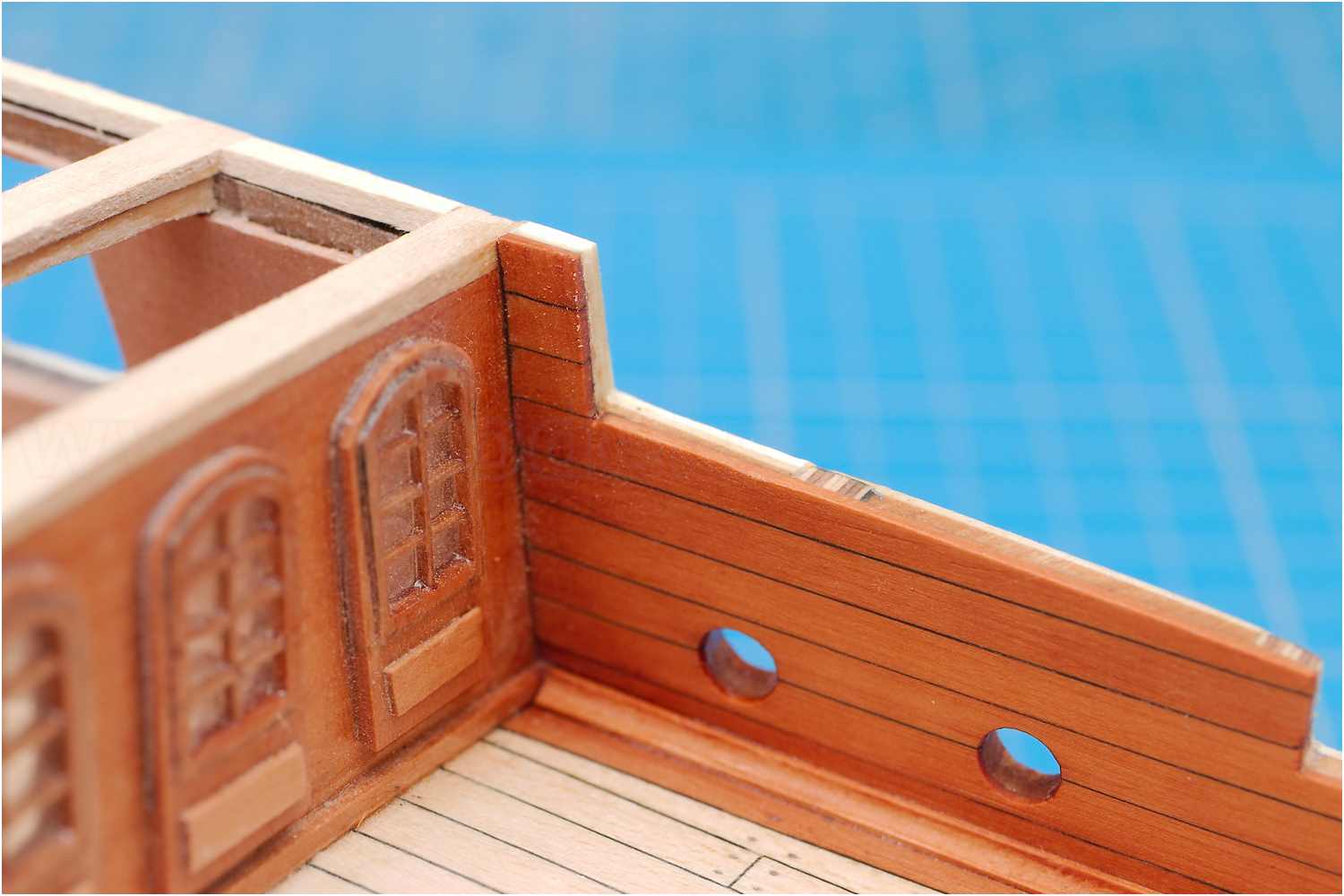

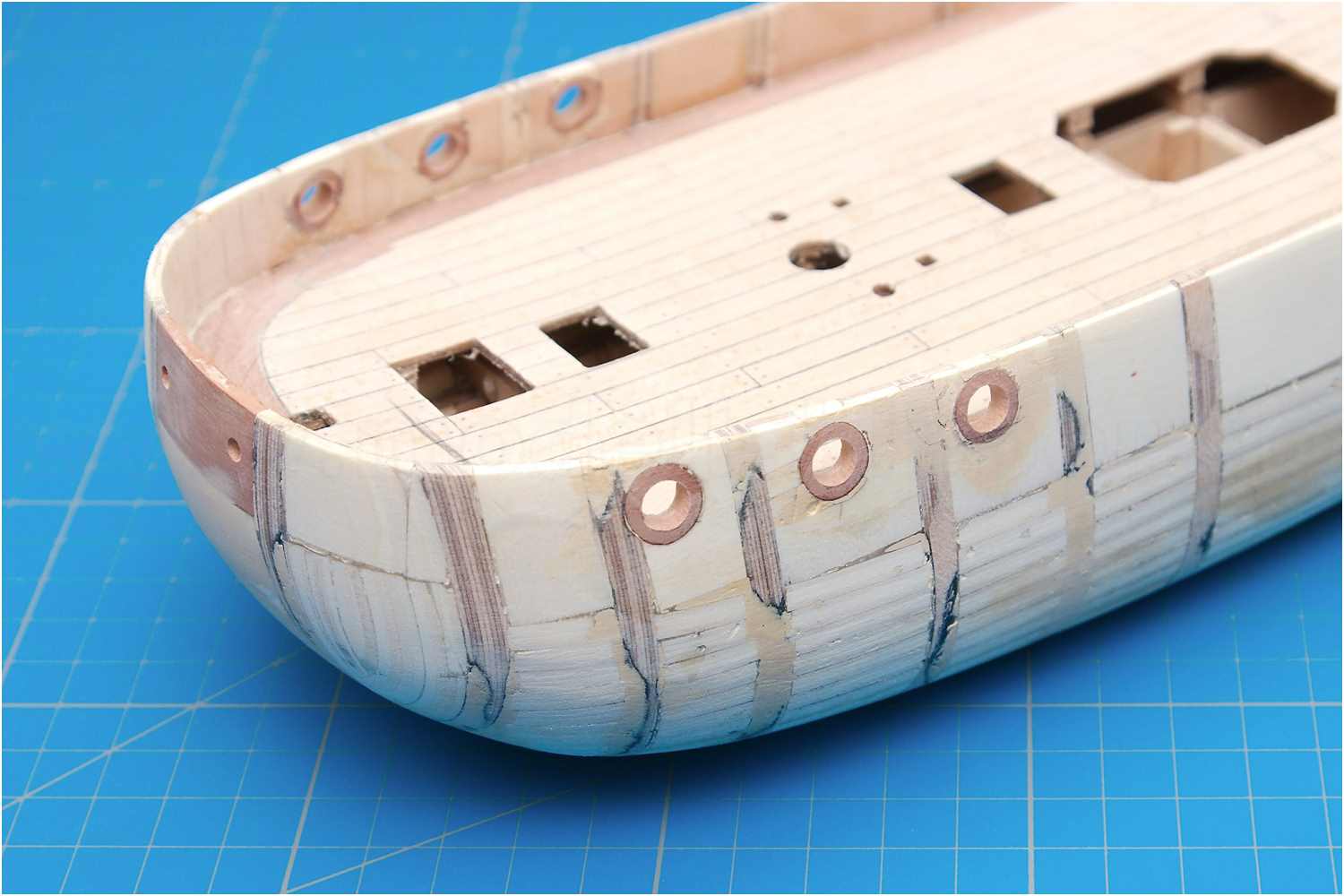

  • Schanzkleid der Statenjacht Fredericus
  • Schanzkleid der Statenjacht Fredericus

Ankerklüsen

Bei den Ankerklüsen bin ich ebenso verfahren, jedoch stellte sich hinterher heraus, dass die Bohrungen nicht ganz mittig und in unterschiedlicher Höhe angebracht waren.

Den ganzen Abschnitt habe ich dann ausgewechselt und komplett aus Birnbaum angefertigt. Die Klüsen wurden diesmal schon vor dem Einsatz in das Schanzkleid gebohrt.

  • Ankerklüsen
  • Schanzkleid der Statenjacht Fredericus

Innenbeplankung

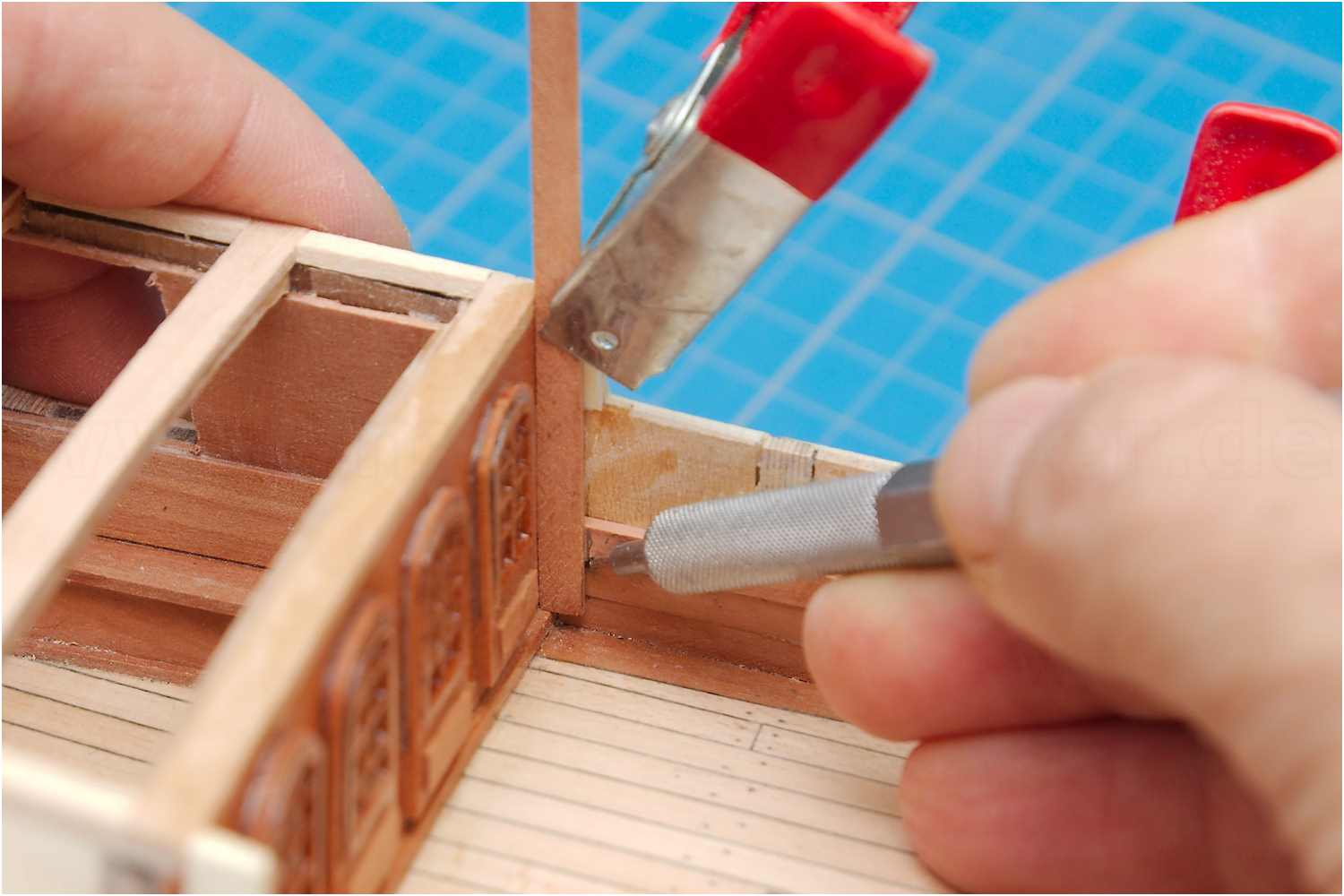

Um die Leisten passgenau am Schott enden zu lassen, fixiere ich die Planke provisorisch am Schanzkleid und nutze eine Hilfsleiste, um den Verlauf des Schotts anzeichnen und den Stoß am Tellerschleifer entsprechende anpassen zu können.

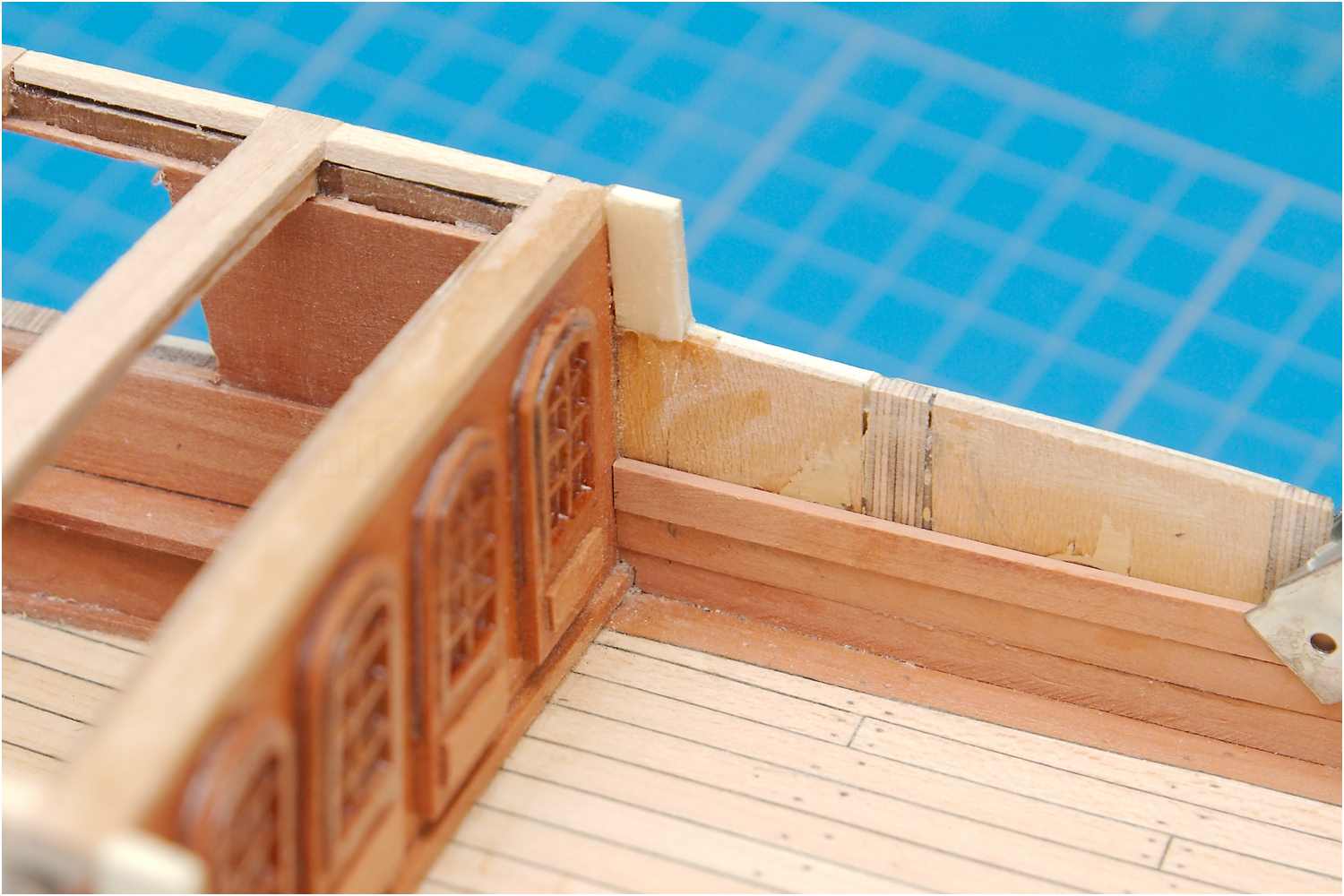

  • Anpassung der Innenbeplankung des Schanzkleides
  • Anpassung der Innenbeplankung des Schanzkleides
  • Anpassung der Innenbeplankung des Schanzkleides
  • Anpassung der Innenbeplankung des Schanzkleides

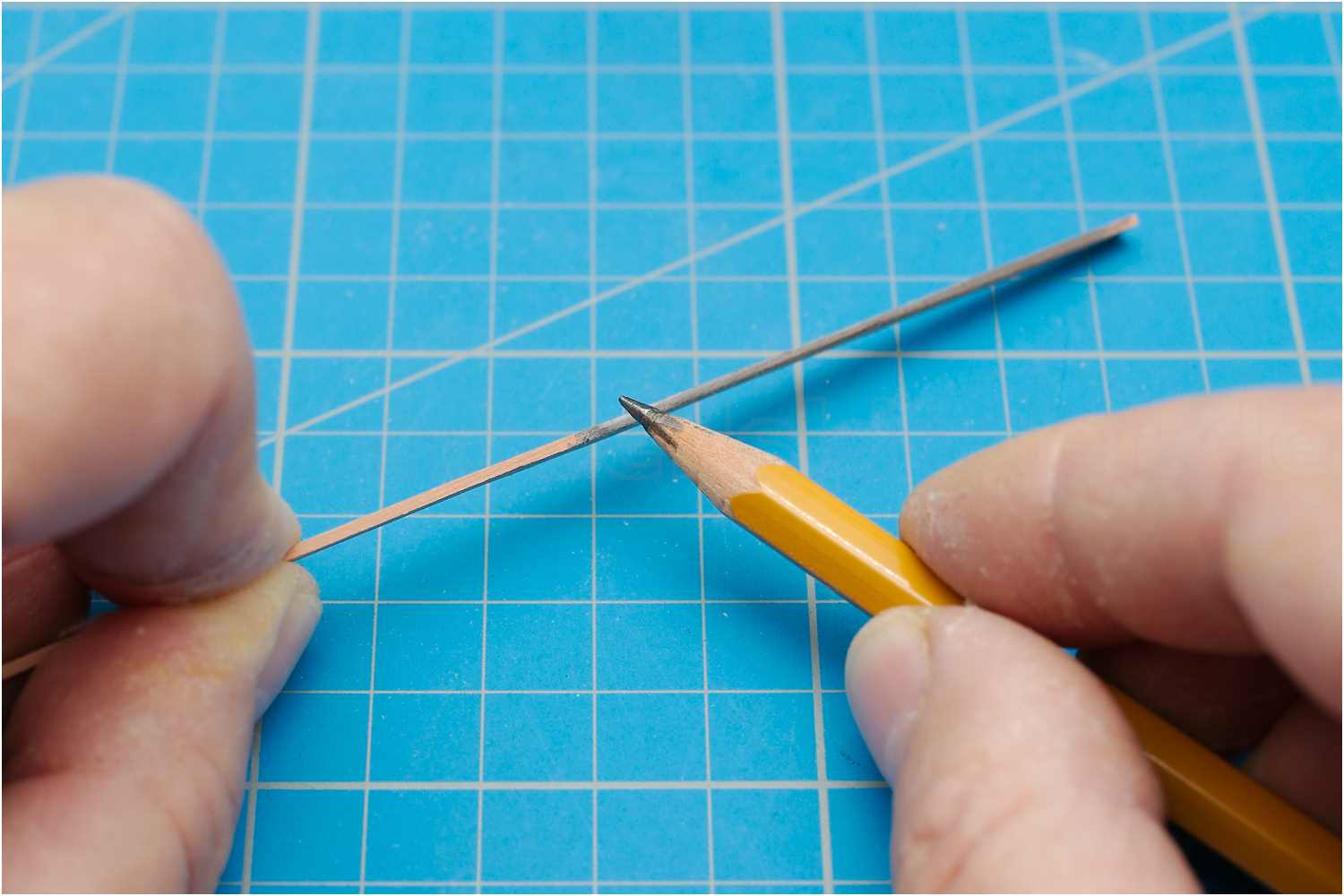

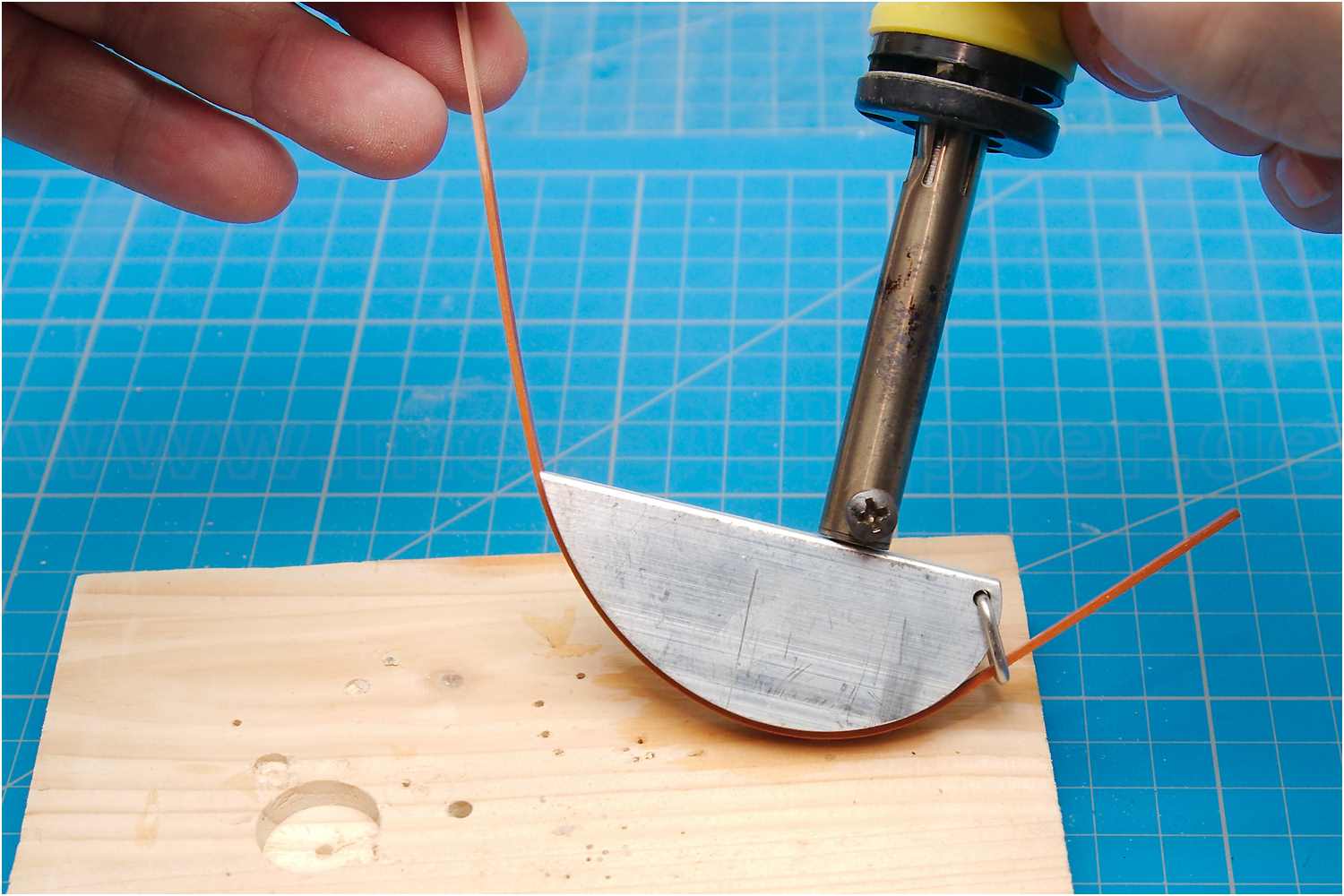

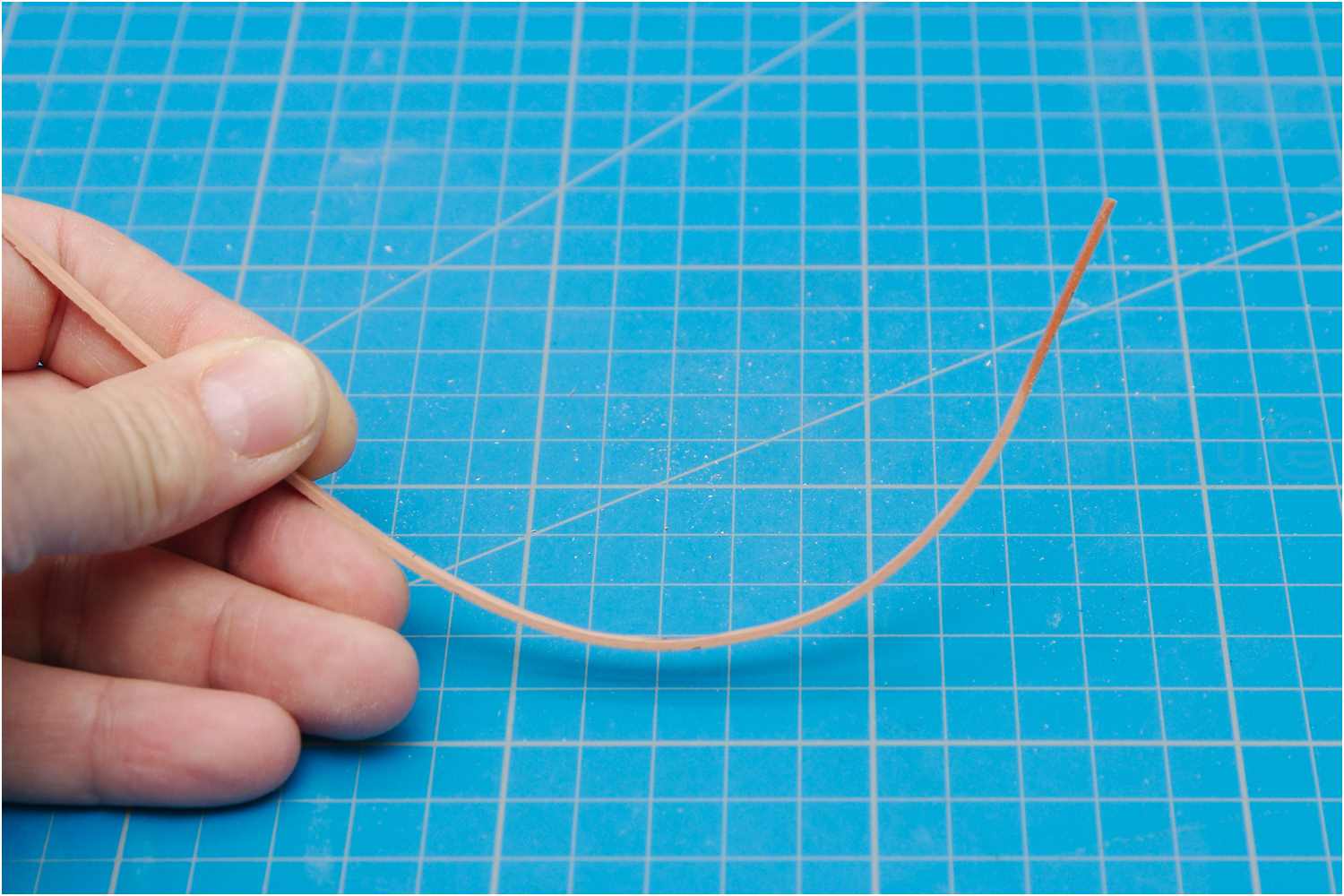

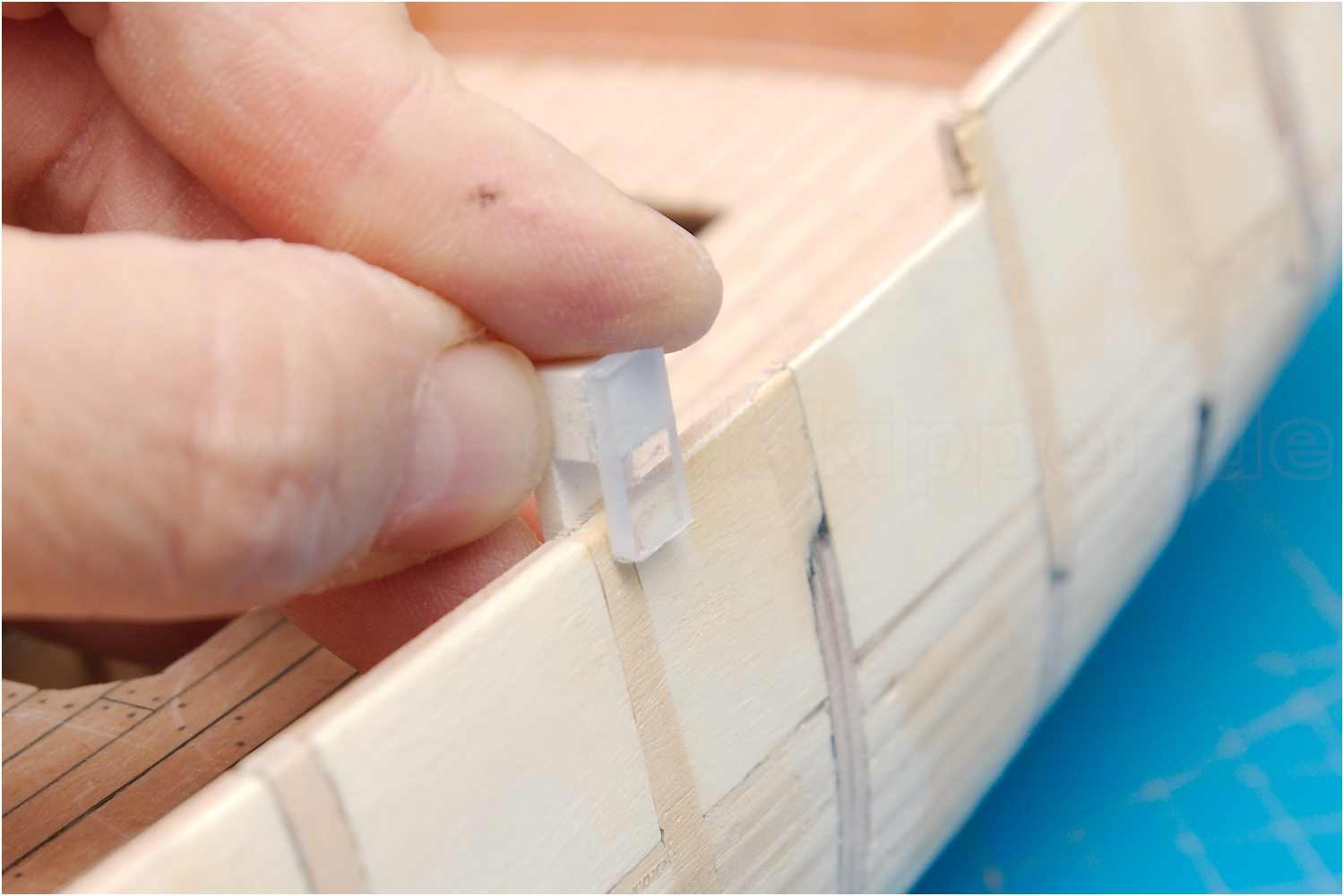

Zum Einpassen wird die Planke noch für den vorderen Bereich des Schanzkleides vorgebogen und die Seitenkanten mit einem Bleistift schwarz gefärbt, um eine Trennung für den Lauf der Planken zu "visualisieren".

  • Biegen und Kalfatern der Leisten für die Innenbeplankung
  • Biegen und Kalfatern der Leisten für die Innenbeplankung
  • Biegen und Kalfatern der Leisten für die Innenbeplankung

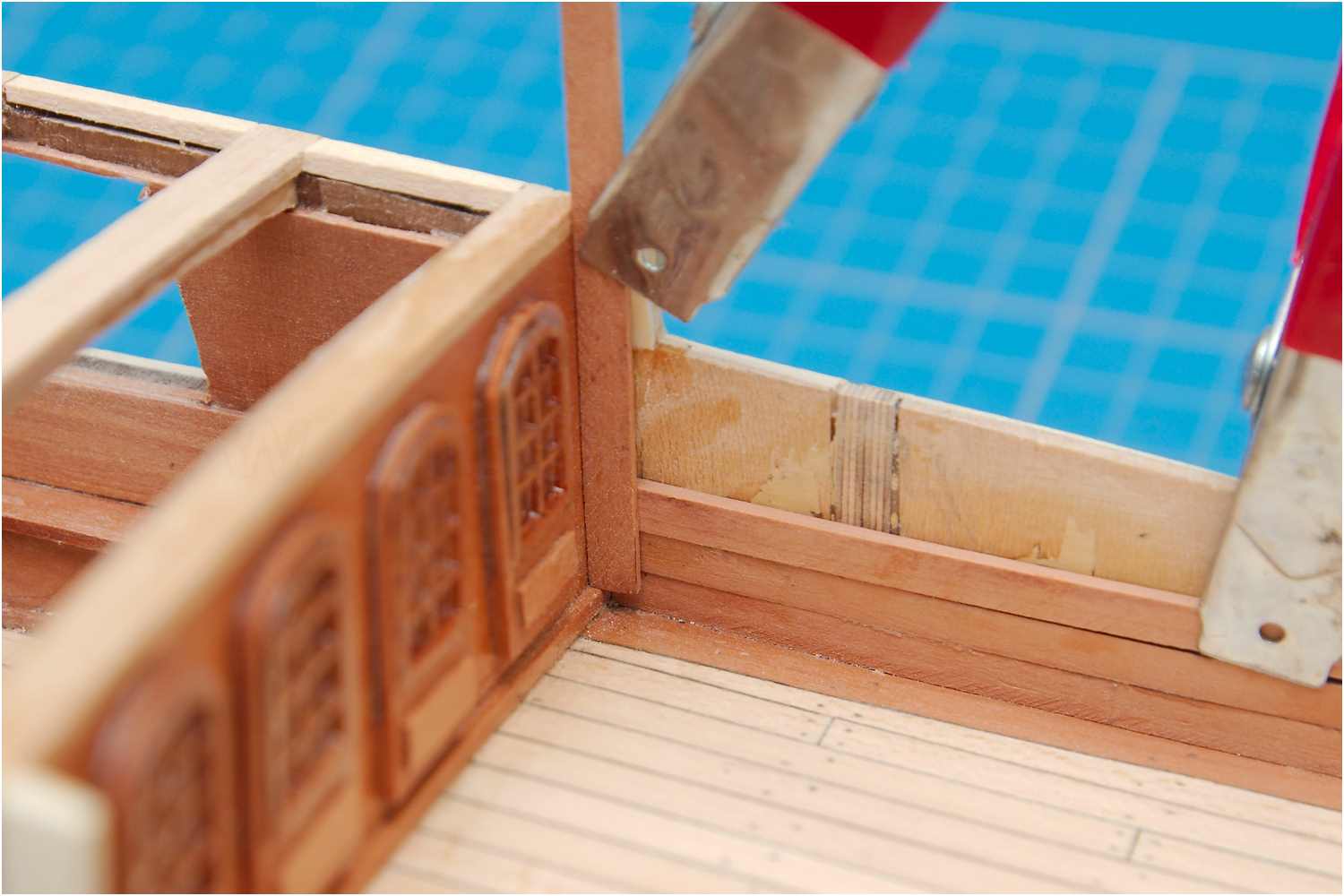

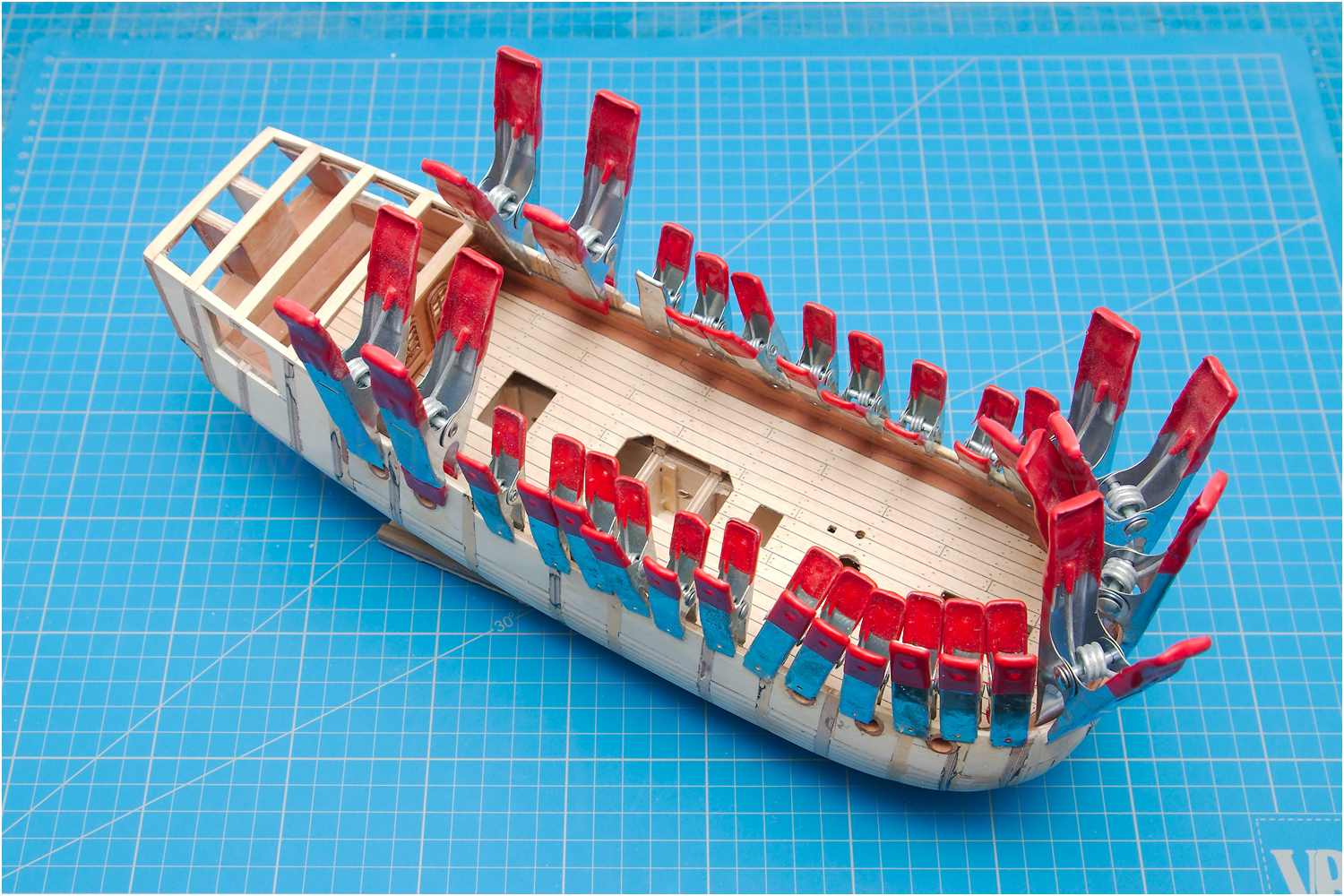

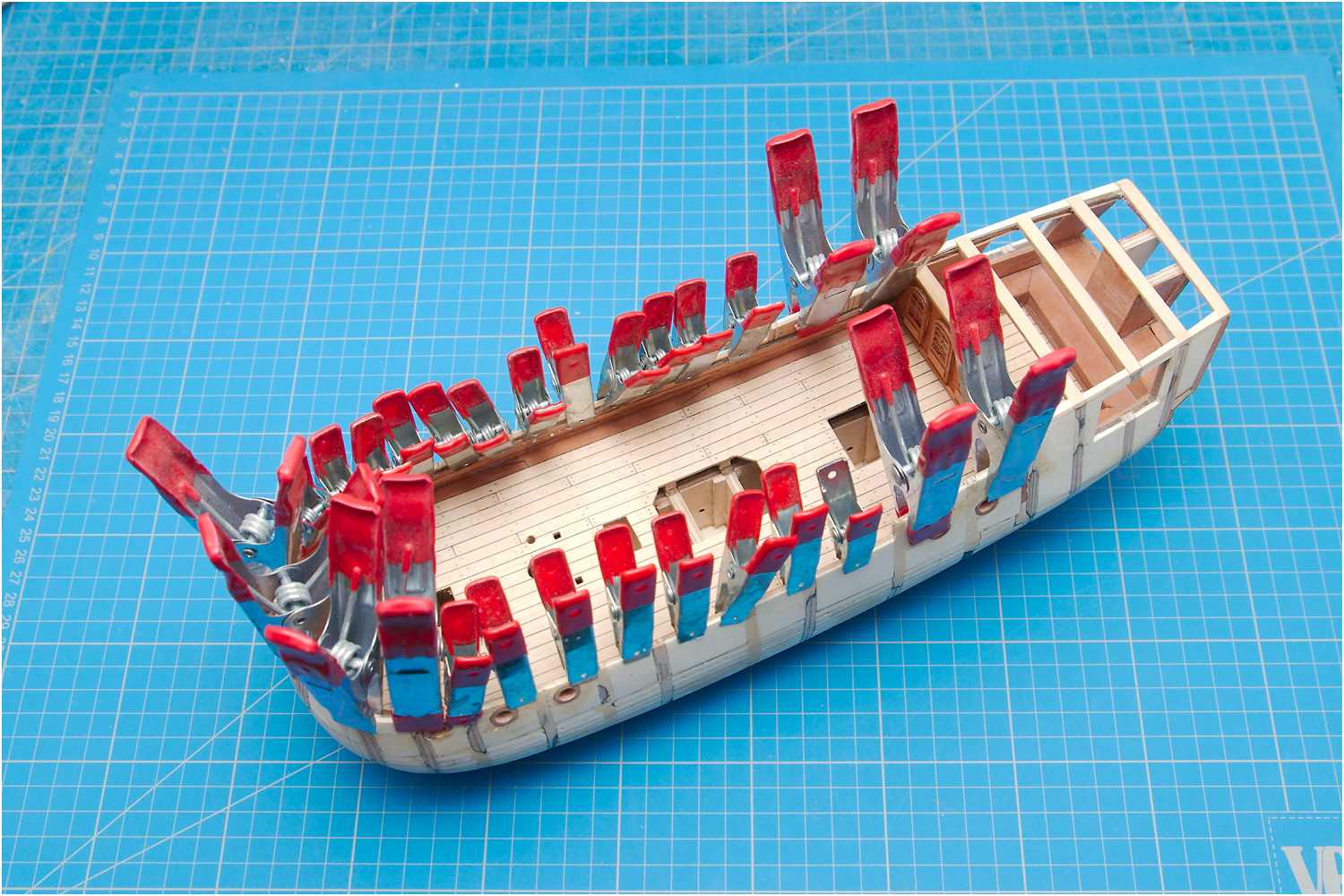

Es wird jeweils auf jeder Seite eine Planken mit Holzleim verklebt und bis zum Abbinden des Leims mit Klammer fixiert.

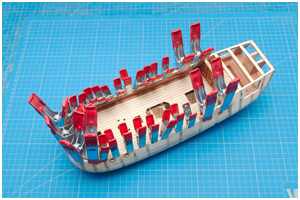

  • Leisten kleben
  • Leisten kleben

Abschlussleiste am Wassergang

Abschlussleiste am Wassergang

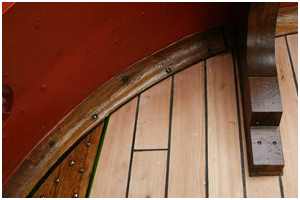

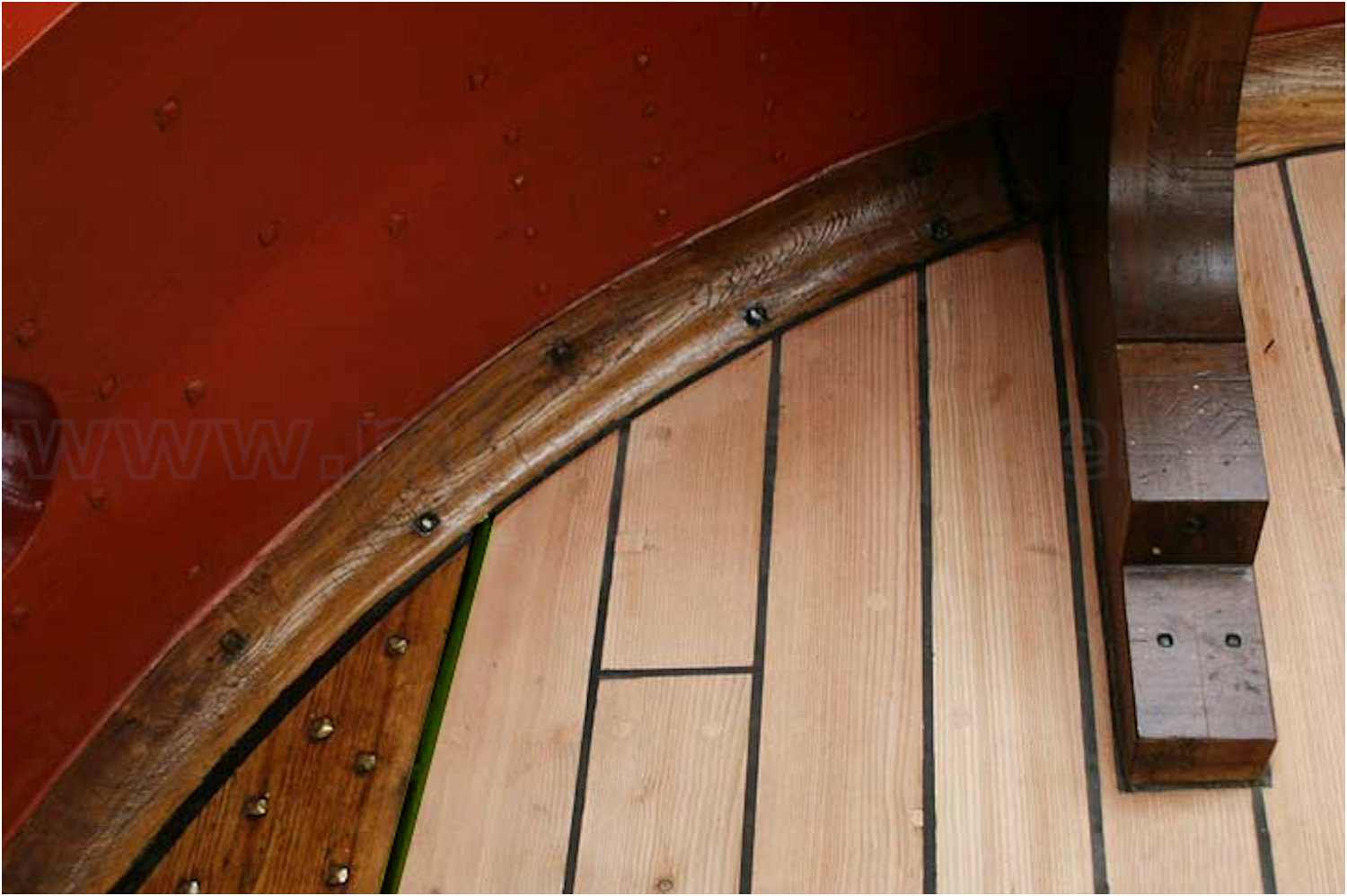

Für die Abschlussleiste am sog. Wassergang, musste in eine Vierkantleiste eine Hohlkehle eingearbeitet werden.

Ich vermute, dass eindringende Feuchtigkeit in das Stirnholz der Decksplanken verhindert werden soll

Hierfür habe ich mir eine Vorrichtung angefertigt, ähnlich funktionell wie eine Oberfräse.

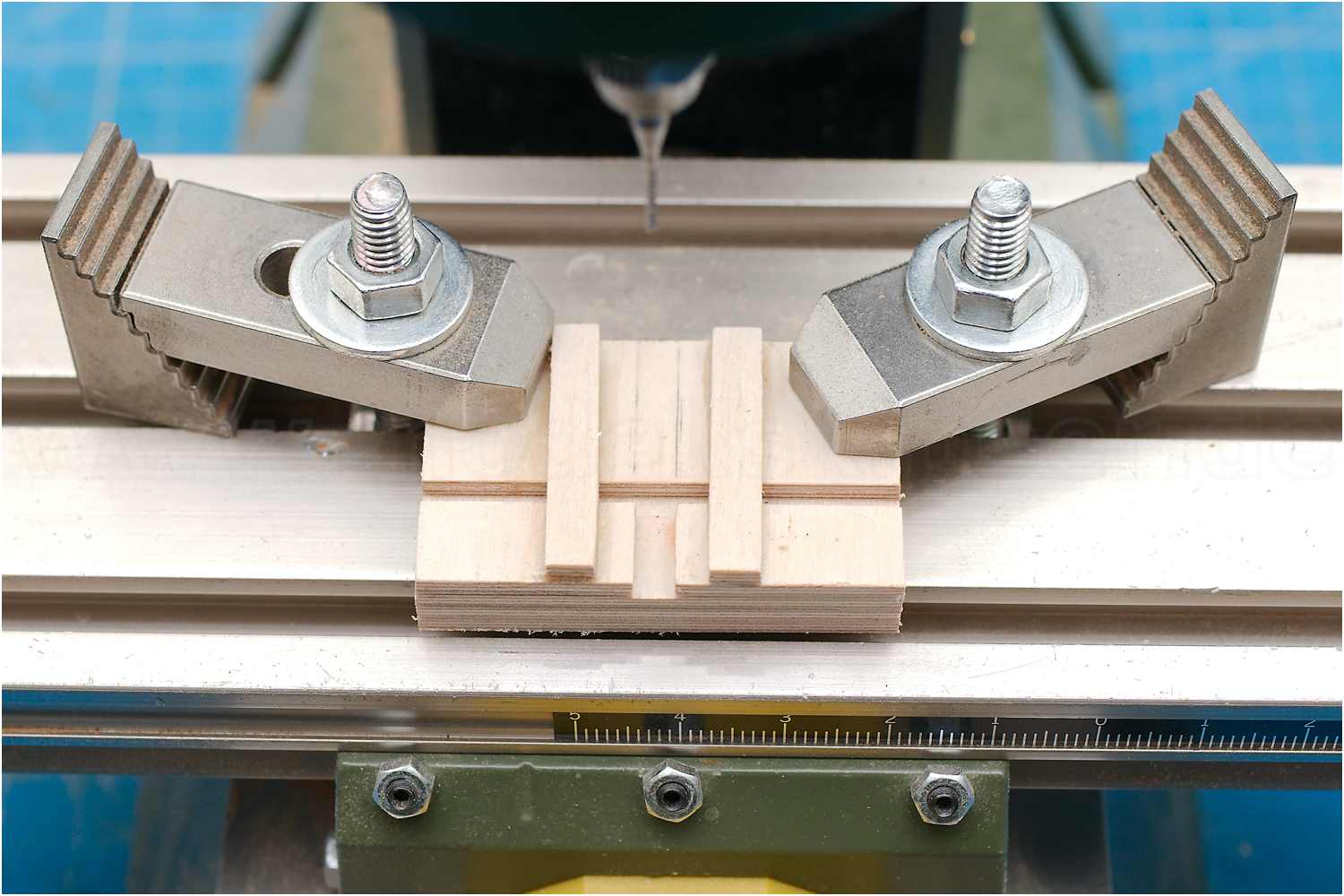

In ein Stück Sperrholz wurde dazu eine Längsnut für die Führung der Leiste gefräst und eine um 90° versetzte Nut für die Zuführung des Fräsers.

Um ein Ausbrechen des Werkstücks nach oben zu vermeiden, habe ich über die Führung zwei Anschläge geklebt.

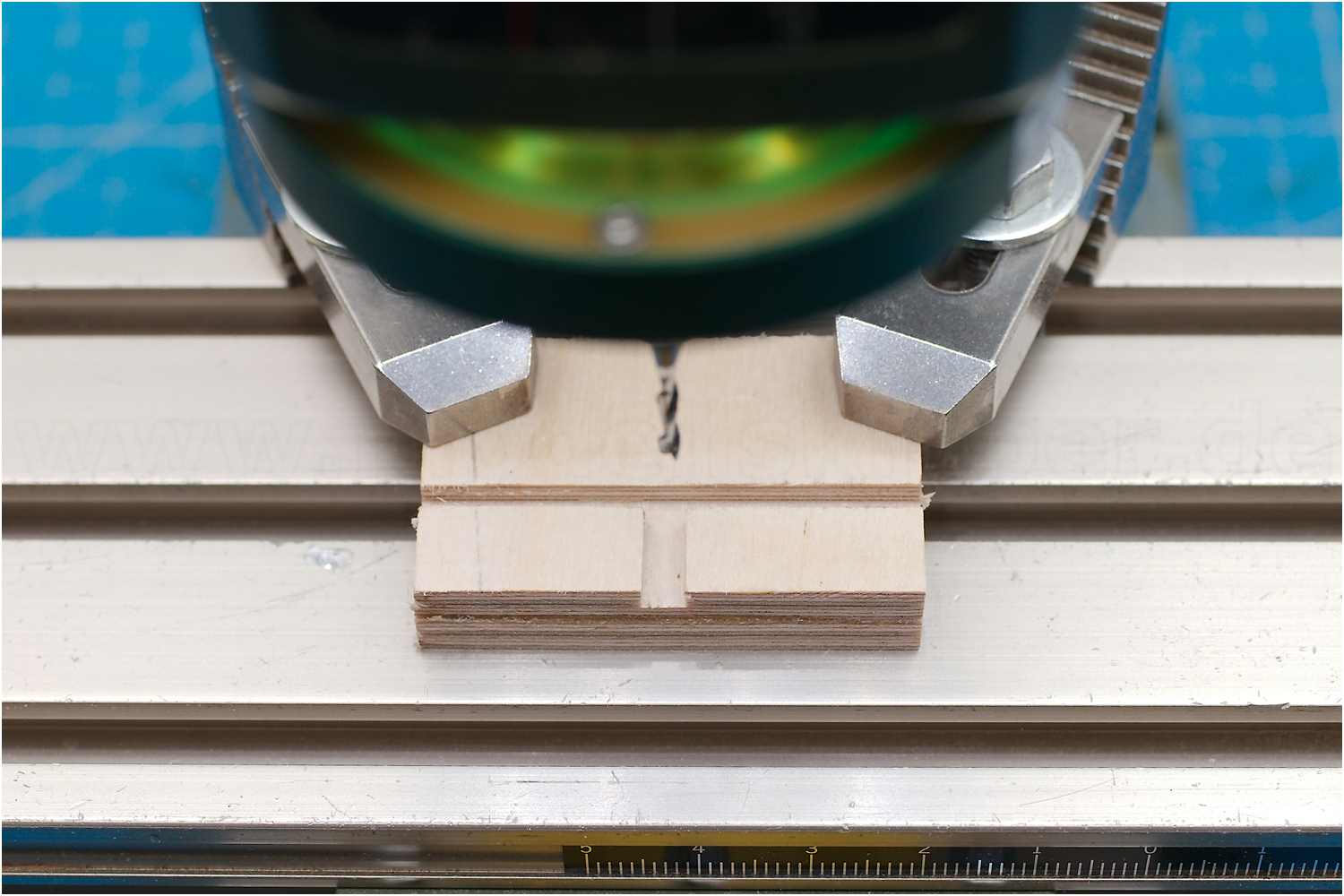

Mit der Verstellung des Kreuztisches und der Höhenverstellung der Fräsmaschine konnte der Fräser wie gewünscht positioniert werden, die Herstellung der Hohlkehlen war dann völlig problemlos.

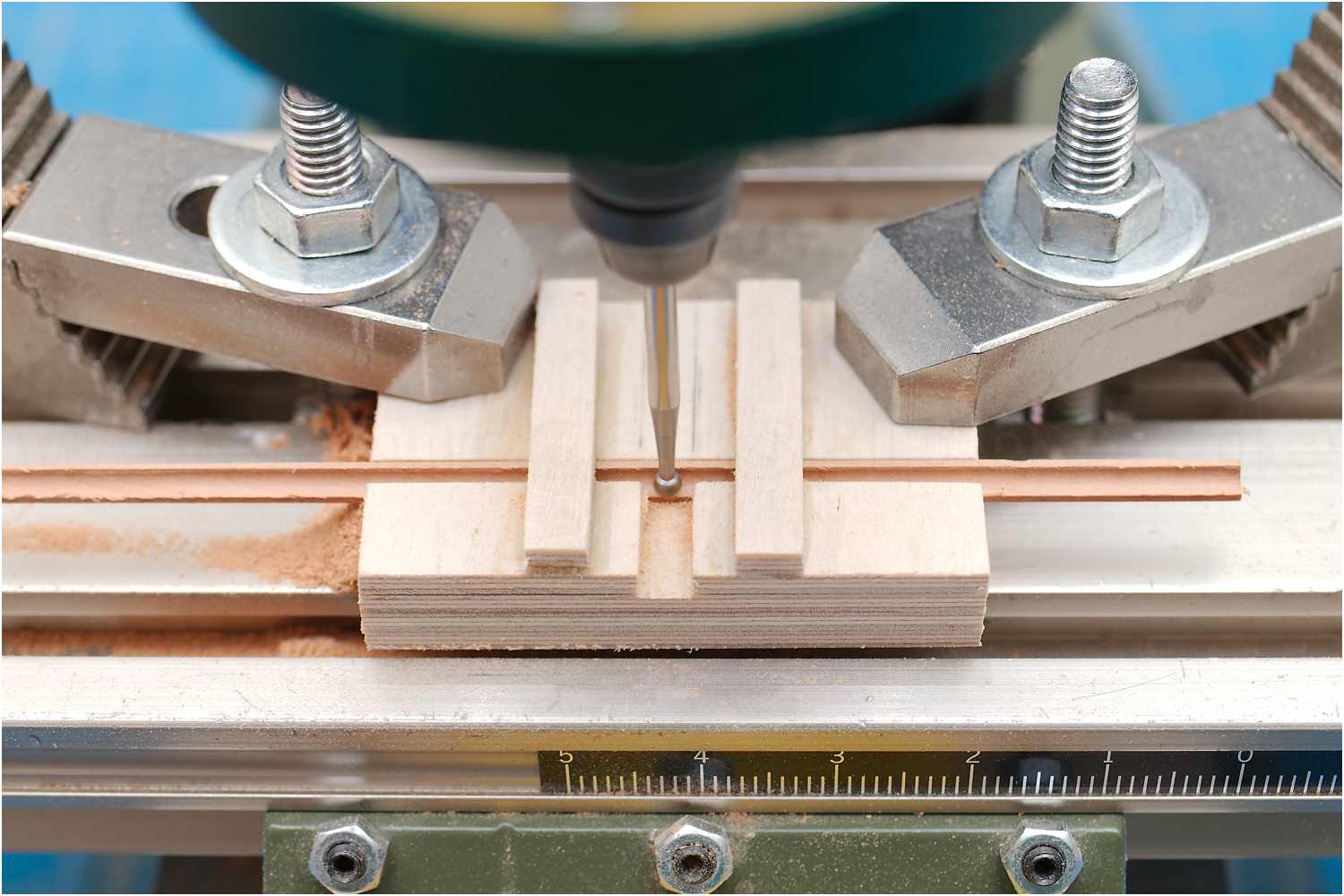

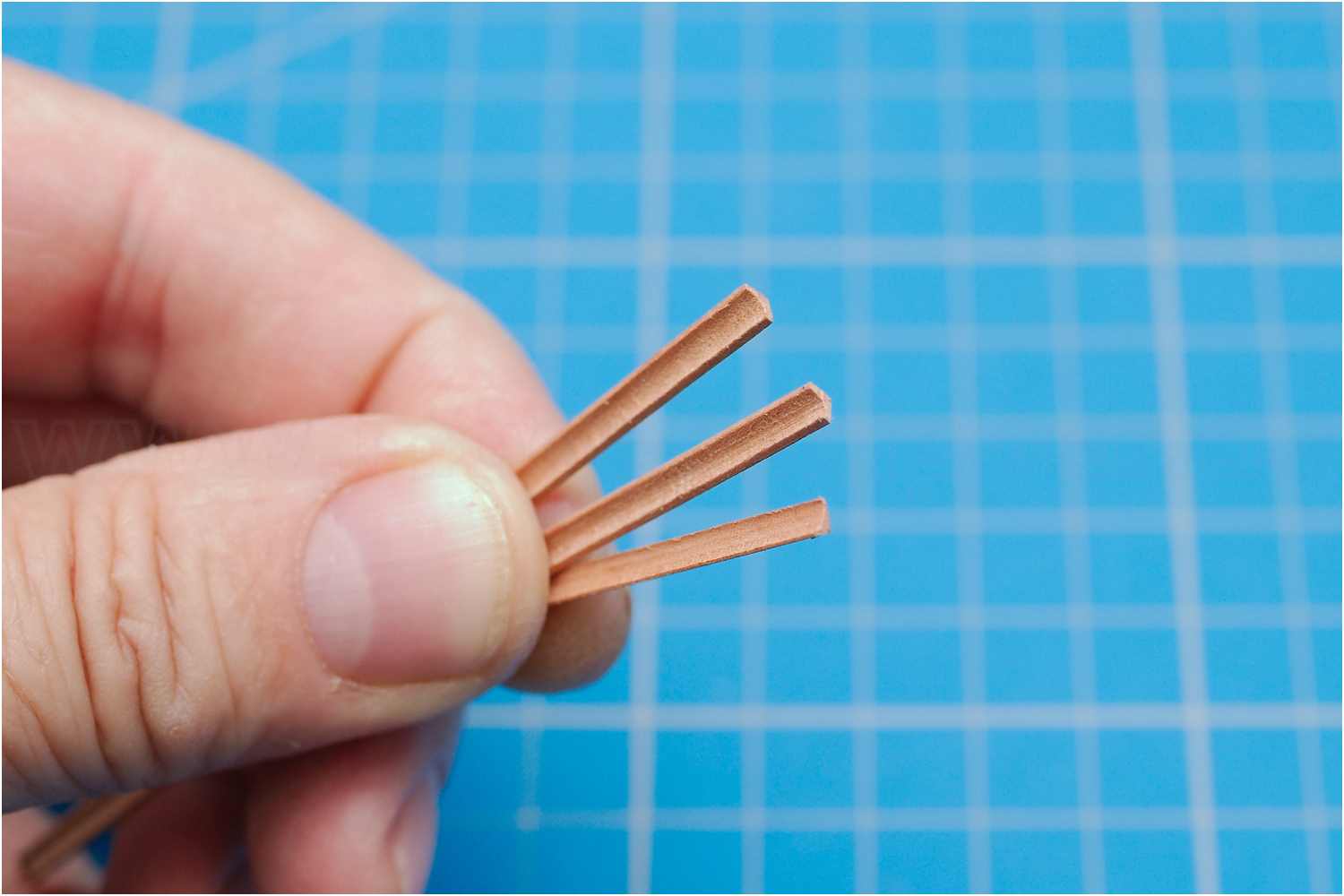

  • Hohlkehle fräsen
  • Hohlkehle fräsen
  • Hohlkehle fräsen
  • Hohlkehle fräsen

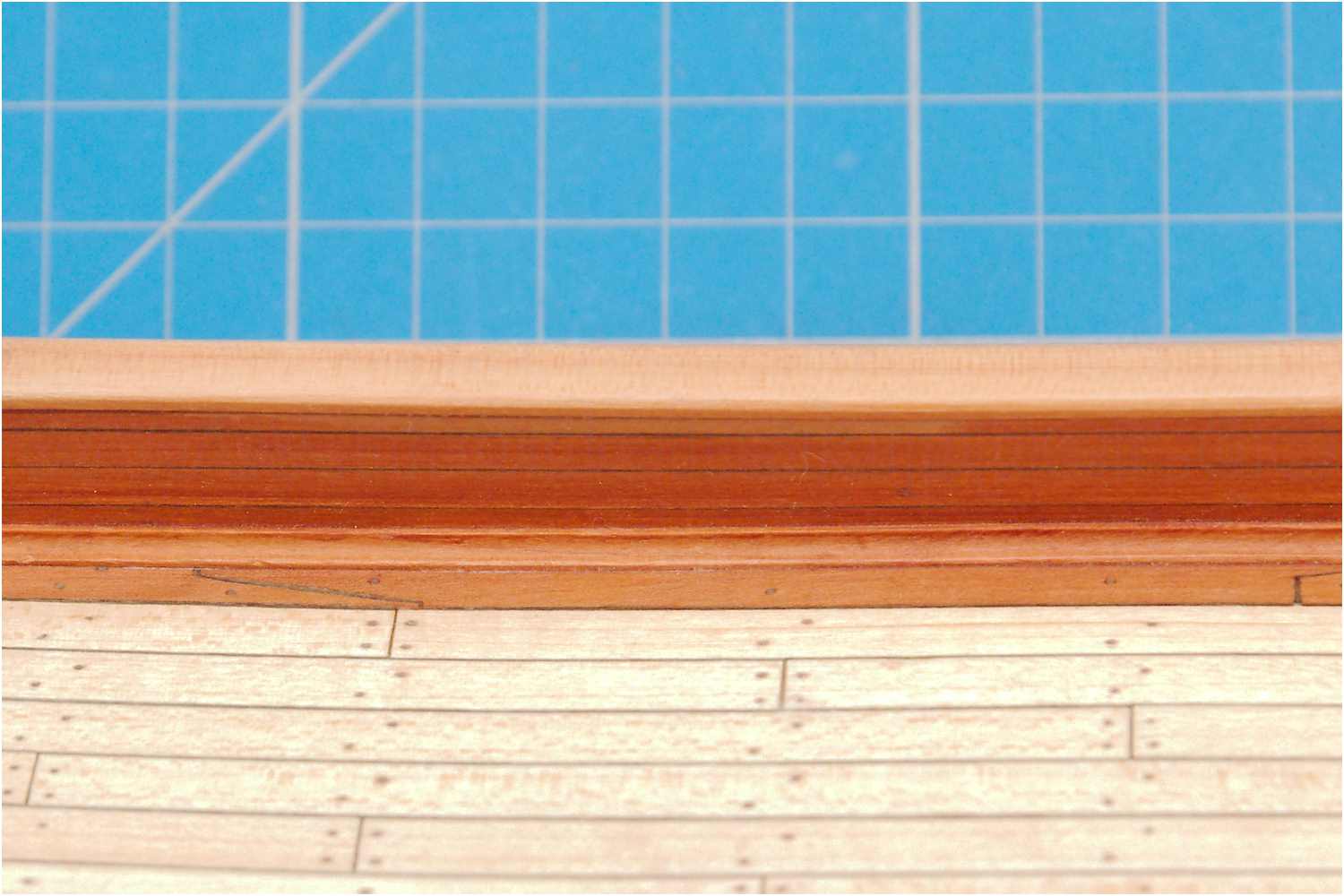

Der Stoß der Leisten am Schott, der "kalfaterte" Plankengang und der Wassergang sind gut gelungen.

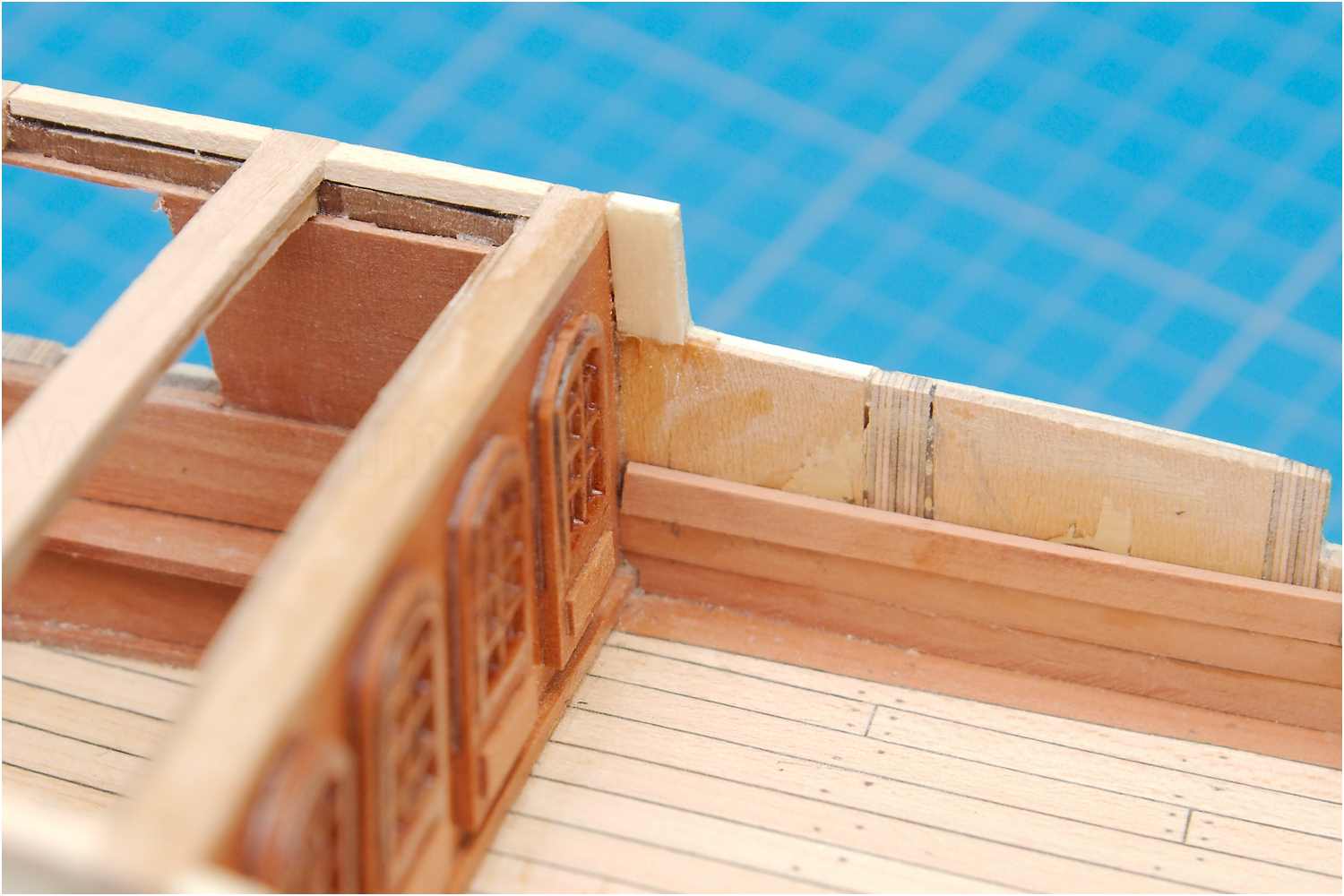

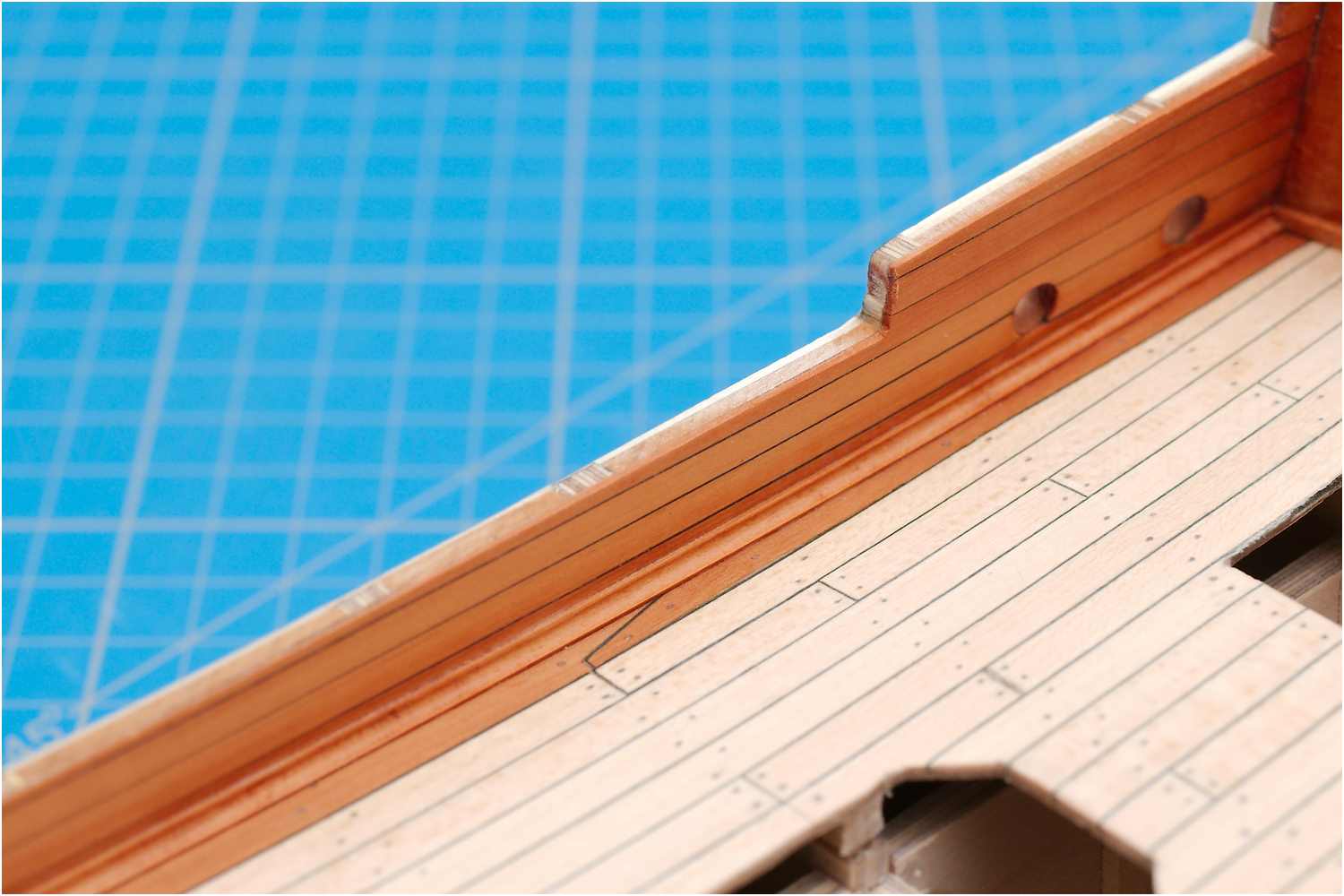

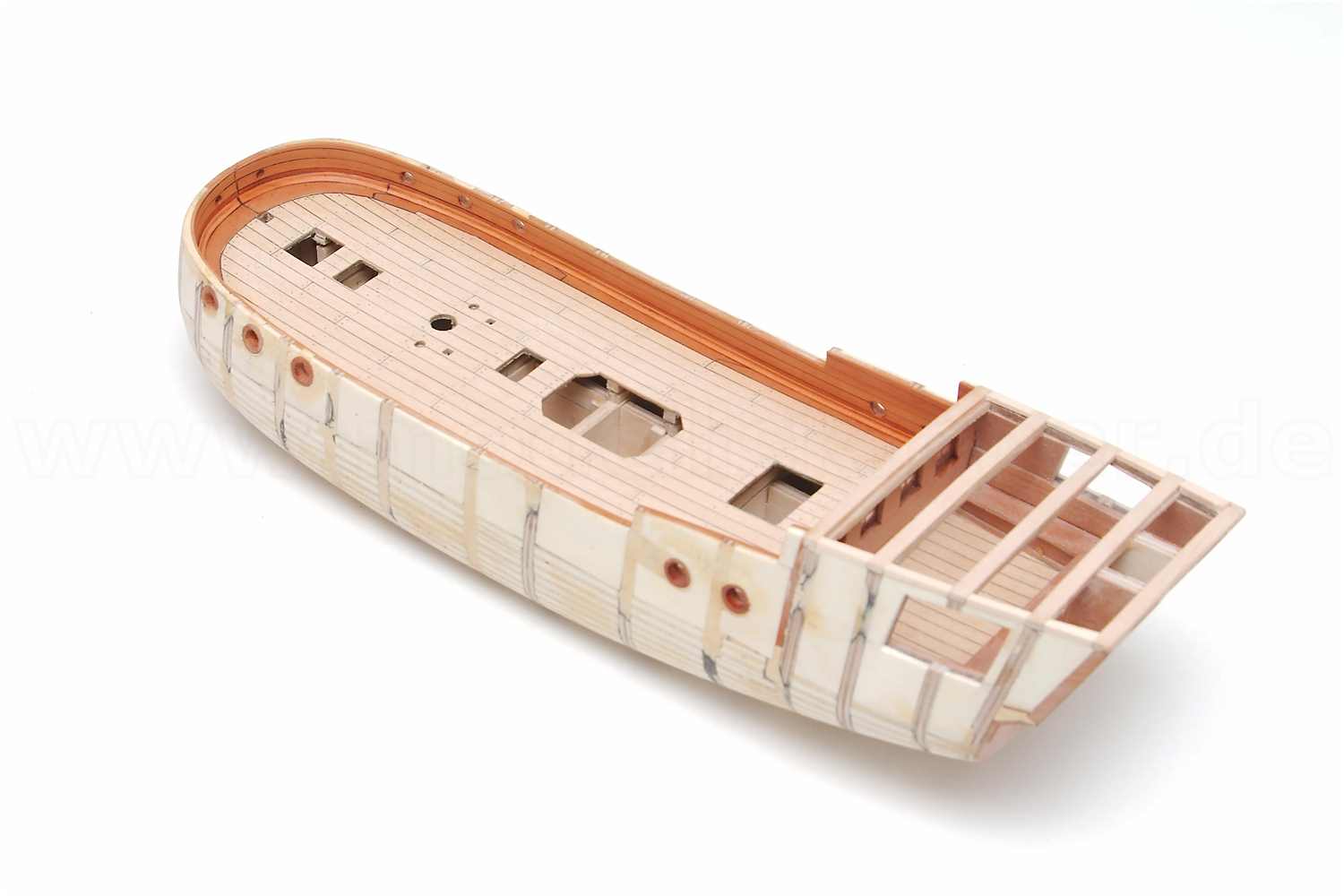

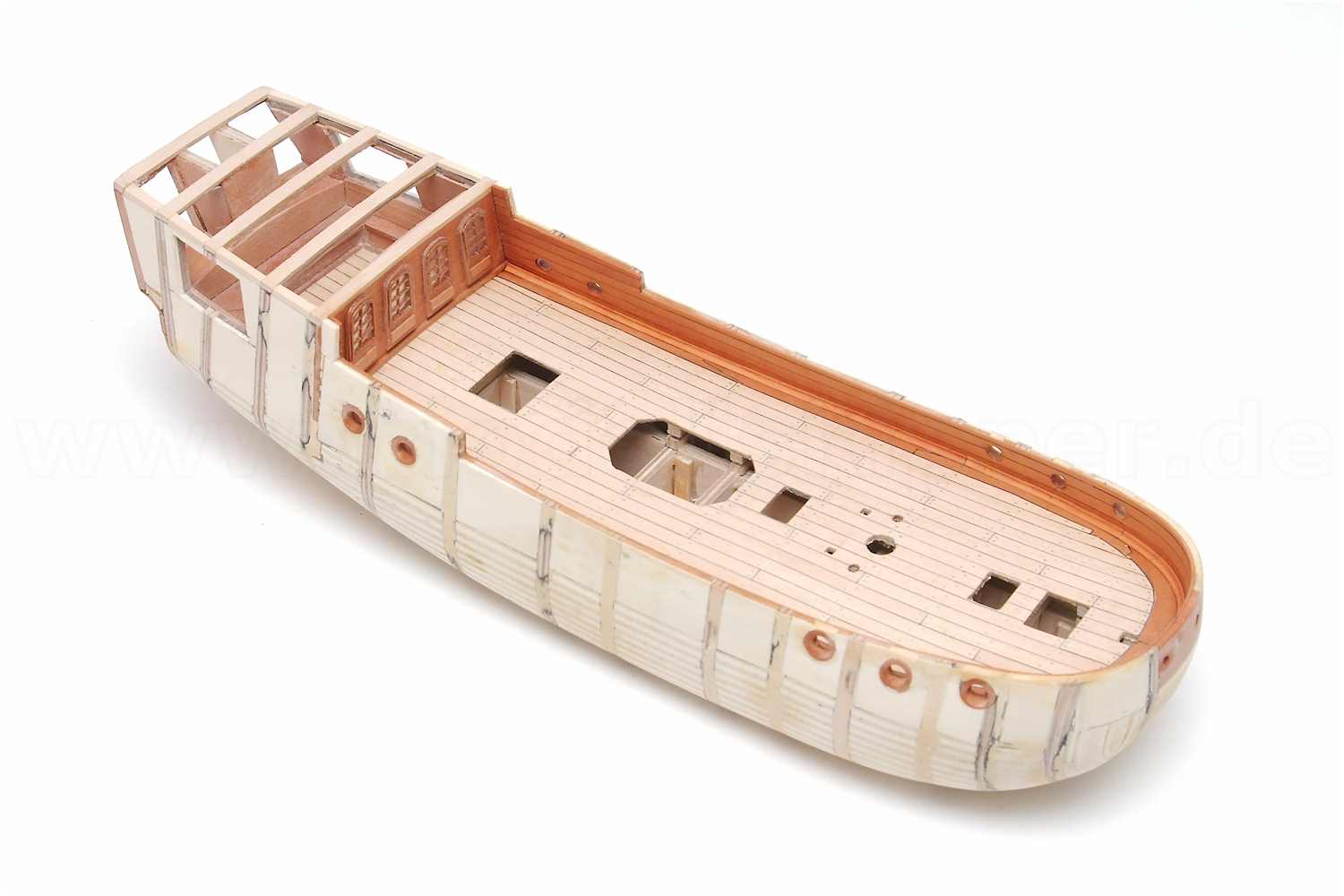

  • das fertige Innenschanzkleid
  • das fertige Innenschanzkleid

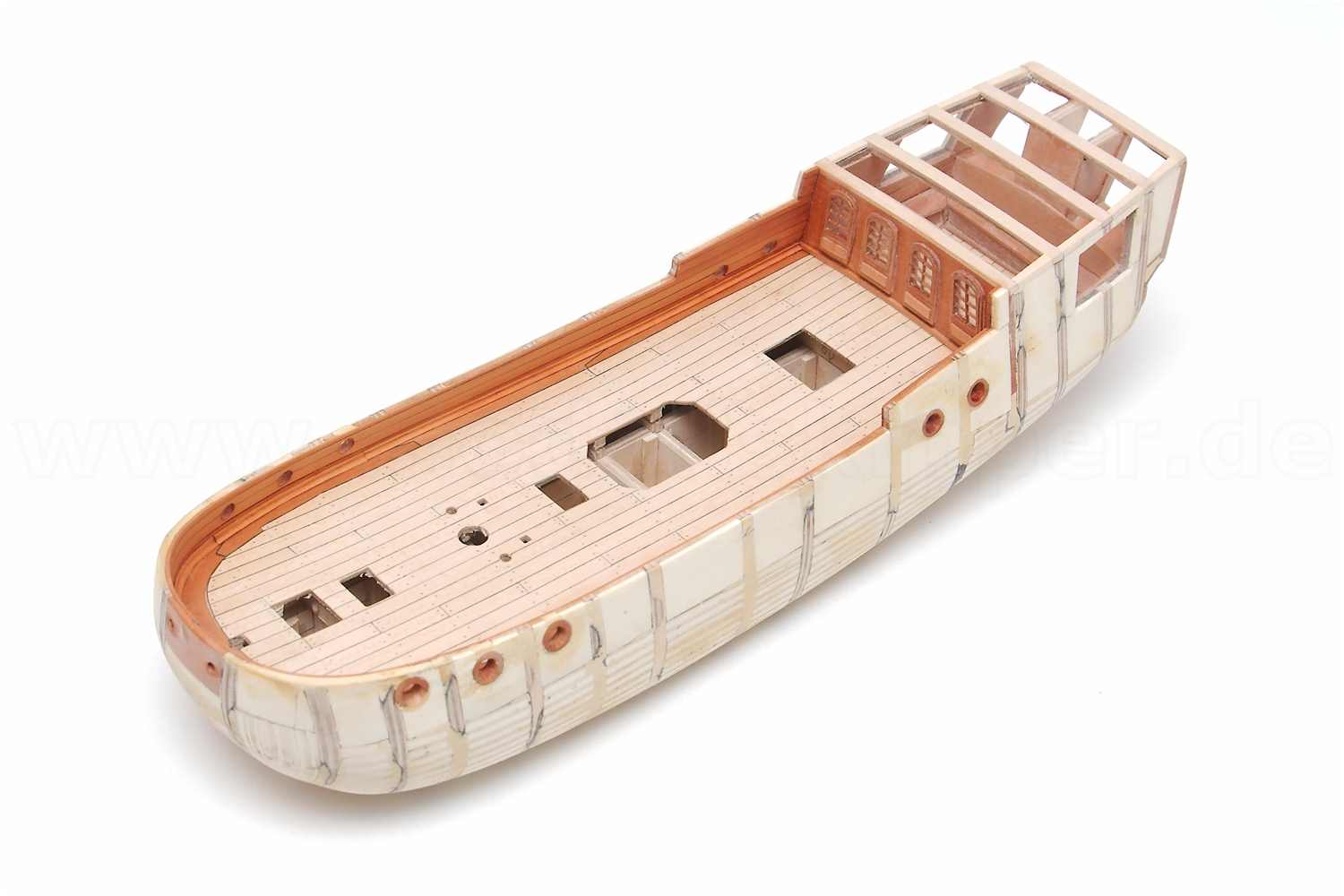

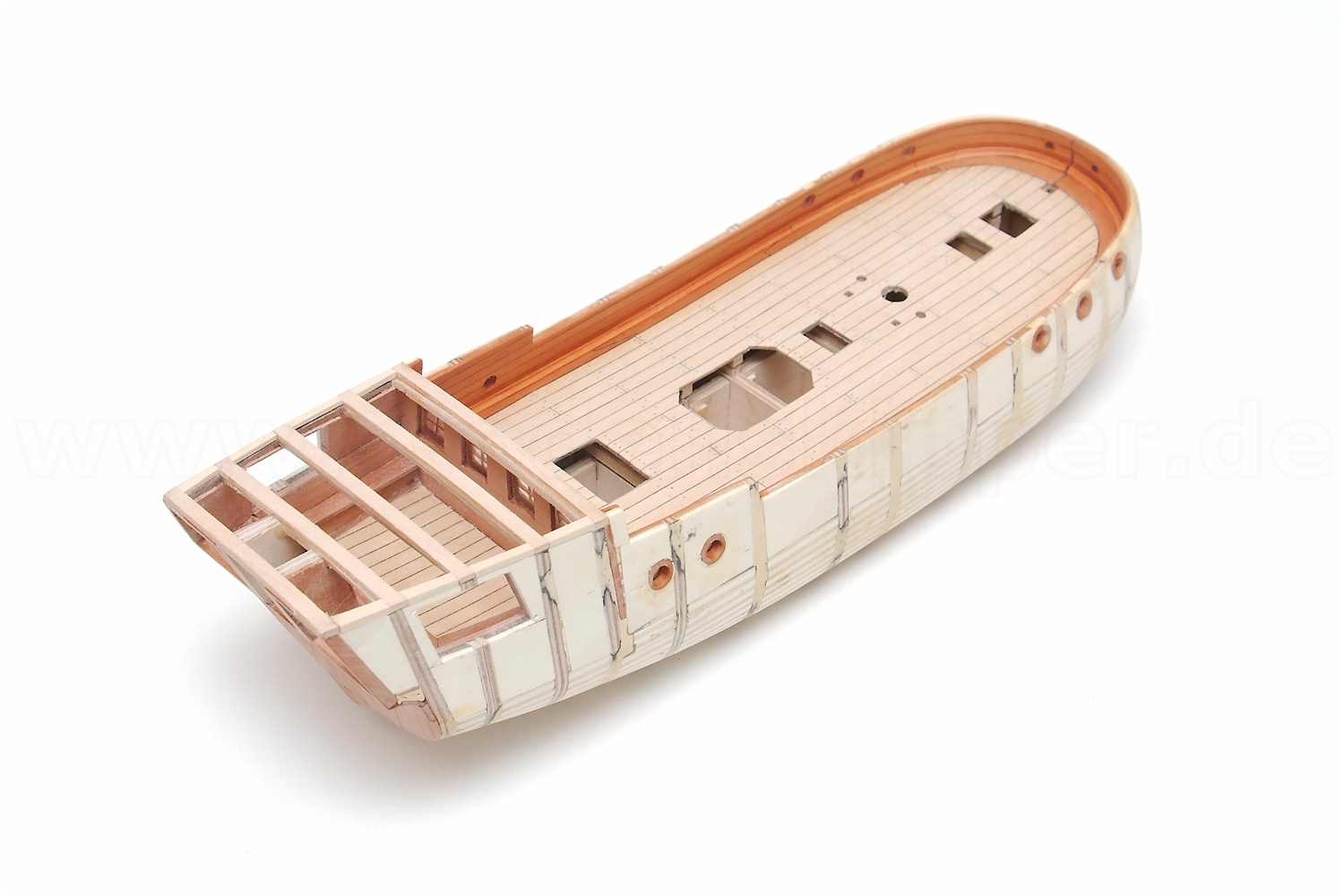

Die Innenbeplankung des Schanzkleides ist fertiggestellt.

  • das fertige Innenschanzkleid
  • das fertige Innenschanzkleid
  • das fertige Innenschanzkleid
  • das fertige Innenschanzkleid

Außenbeplankung

Im Zuge der Rumpfbeplankung wurde dann auch die Außenseite des Schanzkleides beplankt. Gut zu sehen, wie durch die Sponung ein sauberer Abschluss der Leisten am Vordersteven erreicht wird.

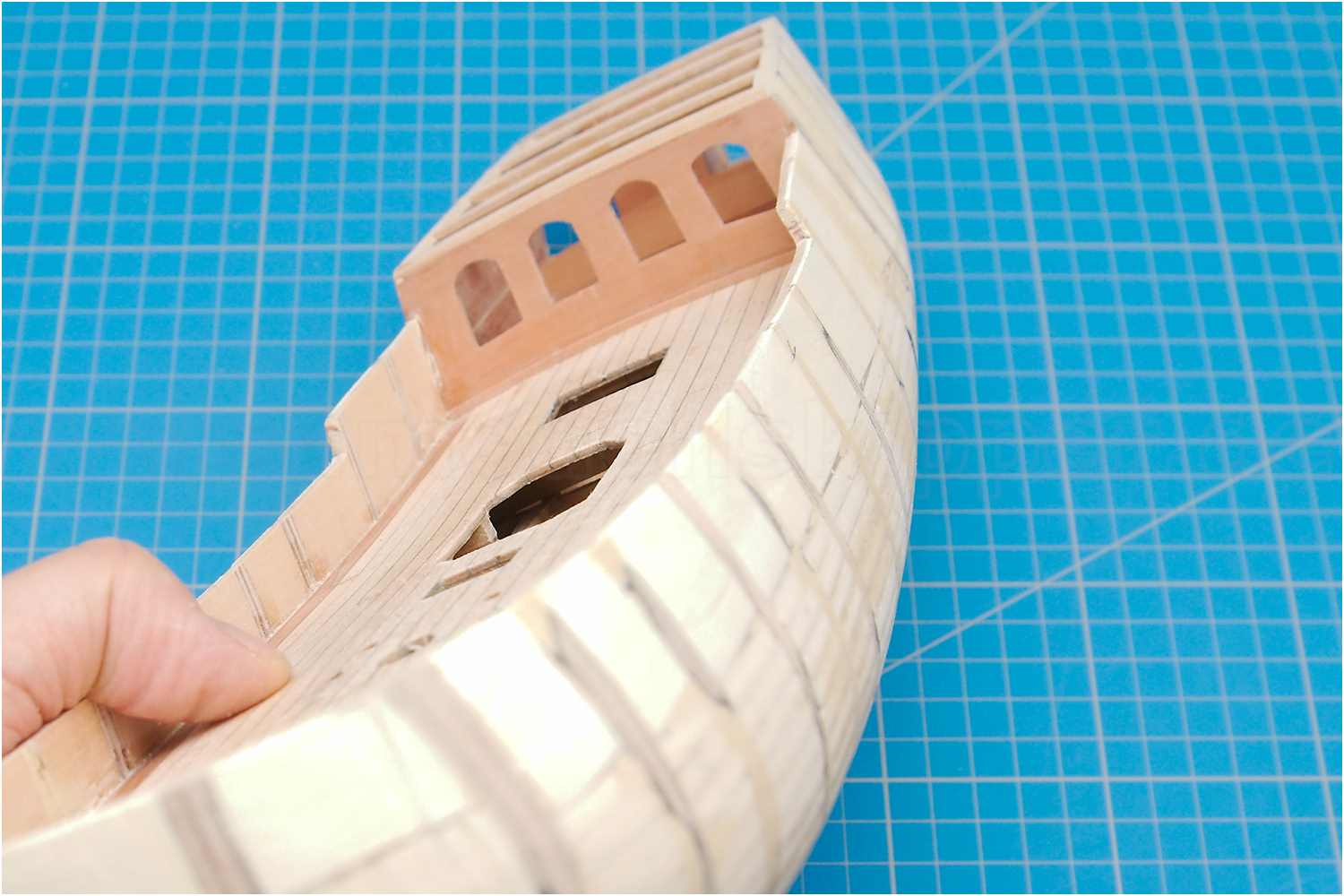

  • die Außenbeplankung des Schanzkleides
  • die Außenbeplankung des Schanzkleides
  • die Außenbeplankung des Schanzkleides

Ebenfalls während den einzelnen Phasen der Außenbeplankung habe ich auch immer wieder Planken gedübelt. Für das Schanzkleid und die hinteren Seitenwände wurden 623 Dübel gesteckt.

  • Dübeln der Außenplanken
  • Dübeln der Außenplanken

es geht weiter mit der Kiellegung...
