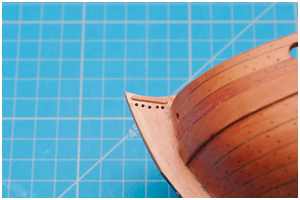

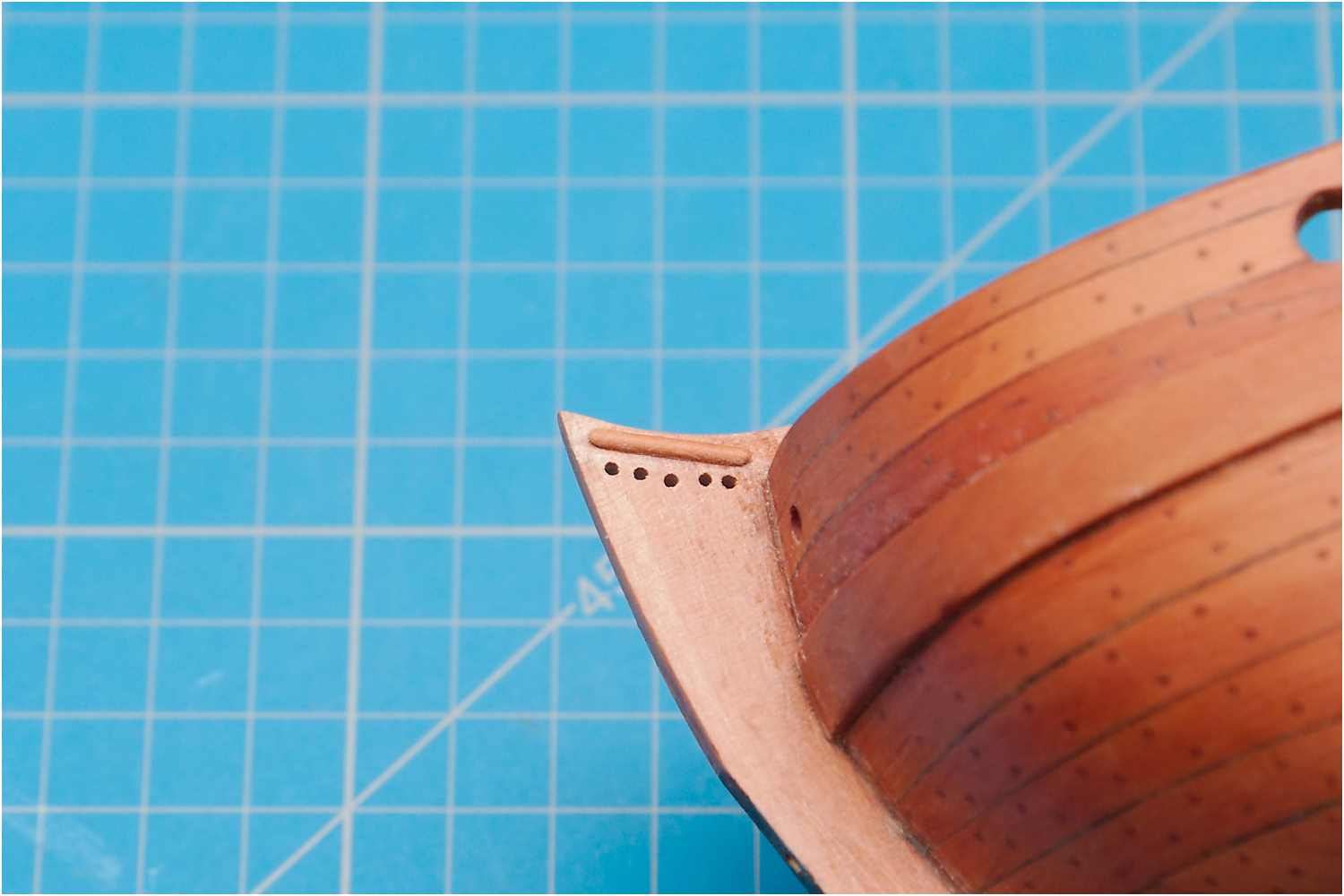

Stevenkopf mit Bohrungen und Schutzleiste

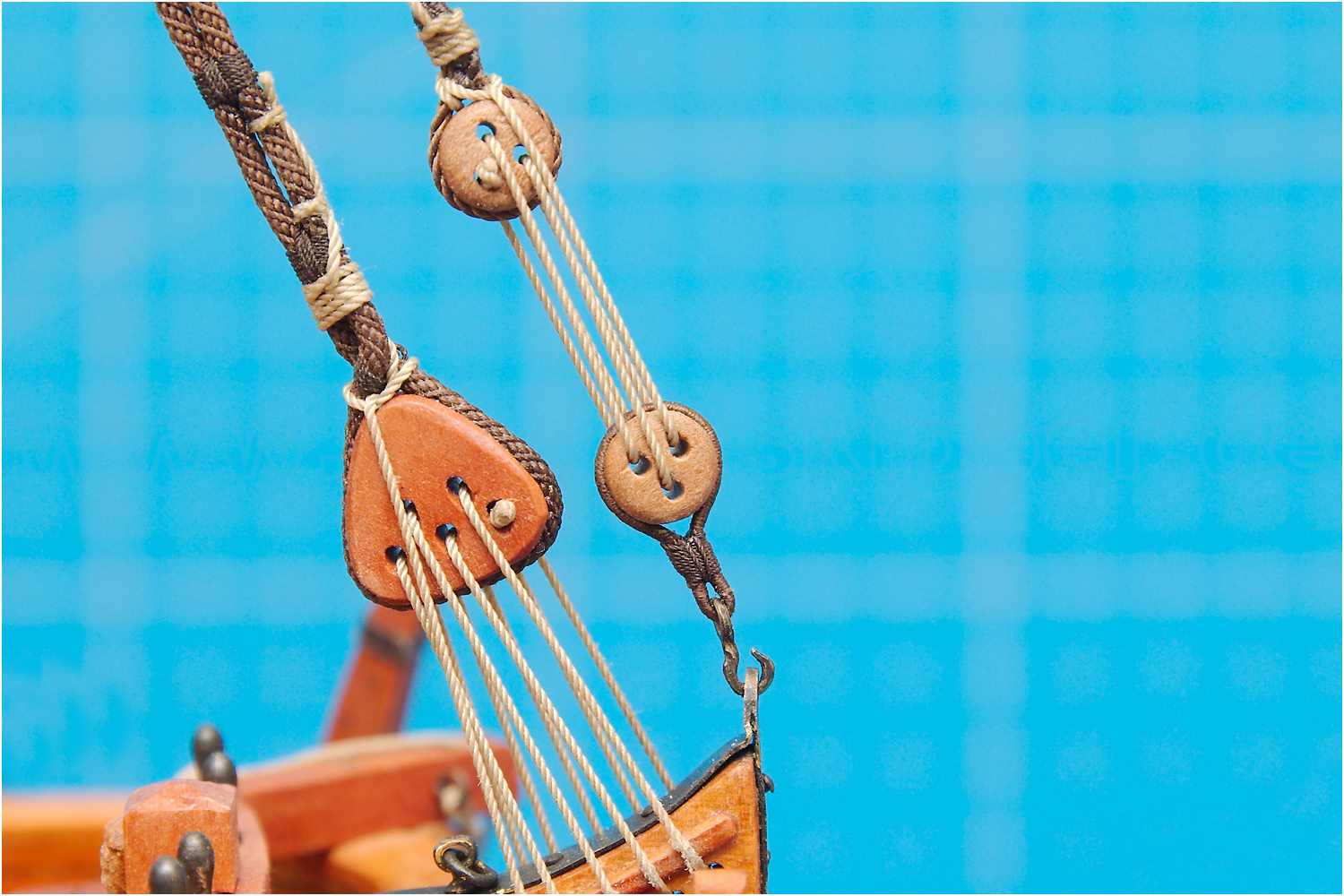

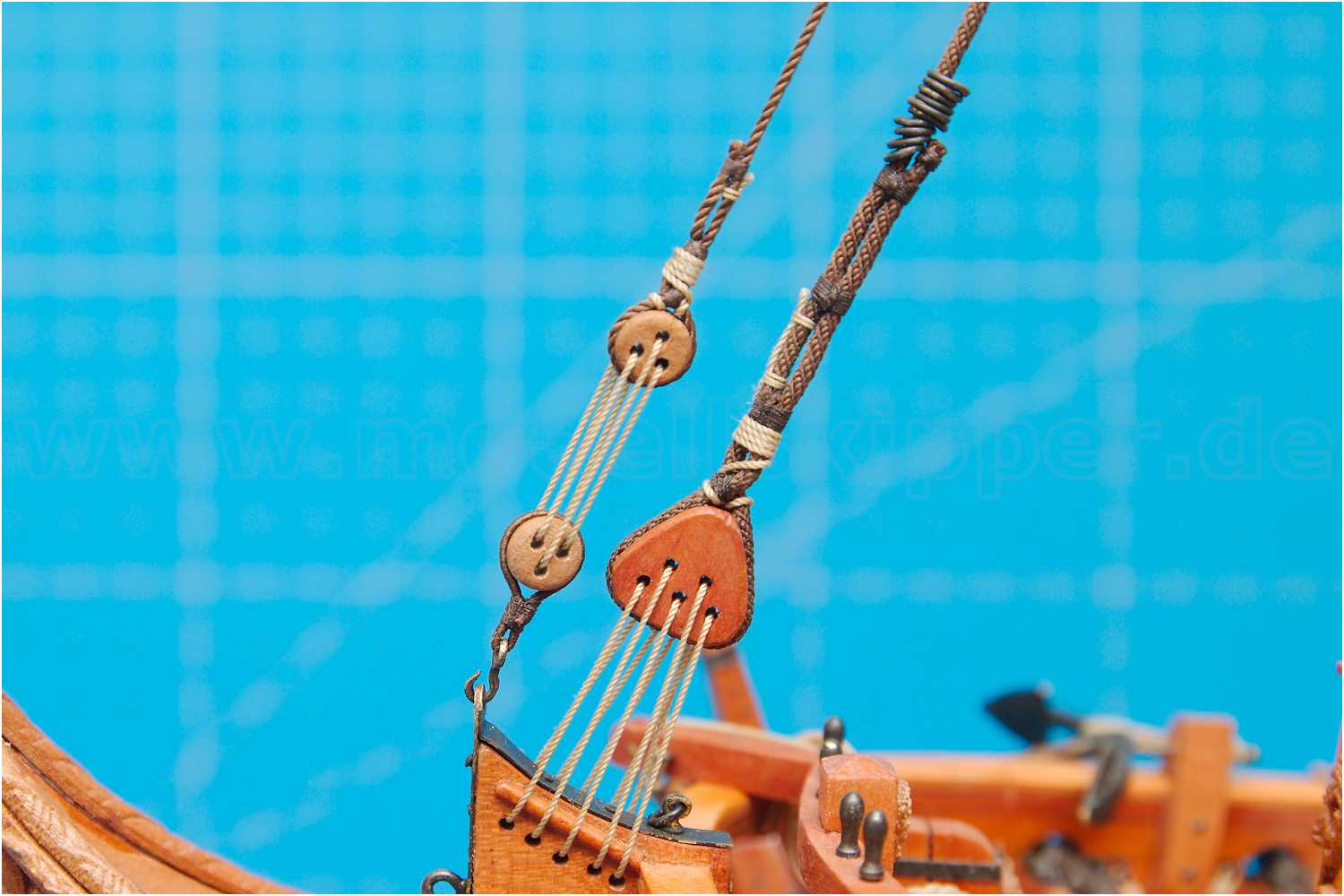

In den Stevenkopf sind eine Reihe von Löchern gebohrt, durch diese später das Taljereep des Fockstags geschoren wird.

Da auf dem Stevenkopf später ein Metallbeschlag gesetzt wird, wird auf beiden Seiten eine Leiste über den Bohrungen angebracht, damit das Reep nicht am Beschlag scheuern kann.

Dabei handelt es sich um ein halbes Rundholz, für dessen Herstellung ich mir in eine Kunststoffplatte zwei Nuten gefräst habe.

Die Tiefe der ersten Nut entspricht in der Breite und Tiefe genau dem gewünschten Durchmesser des Rundholzes, die zweite Nut ist nur halb so tief.

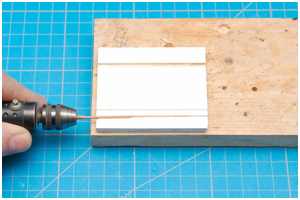

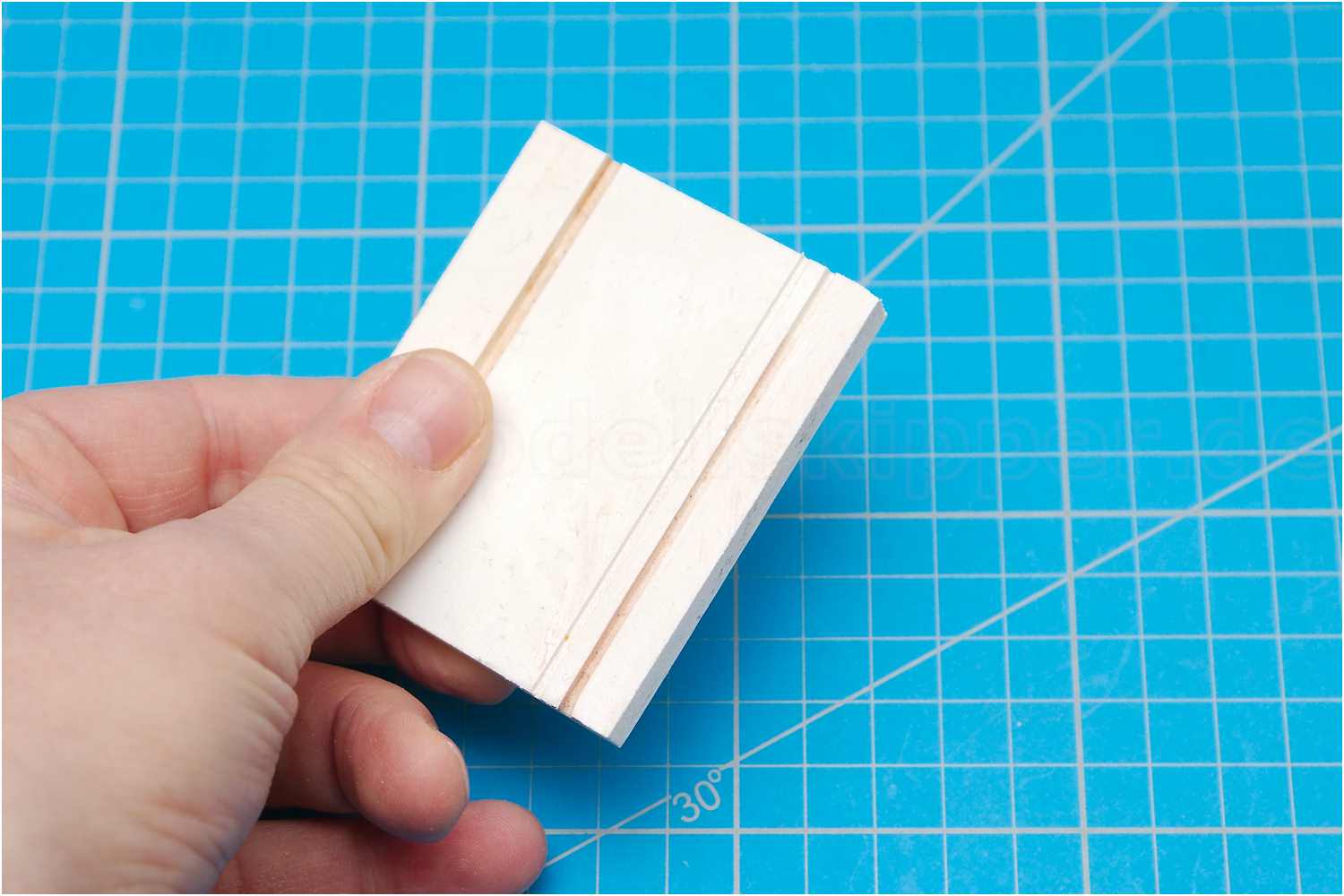

  • Nuten zum Schleifen des Halbrundprofils
  • Nuten zum Schleifen des Halbrundprofils

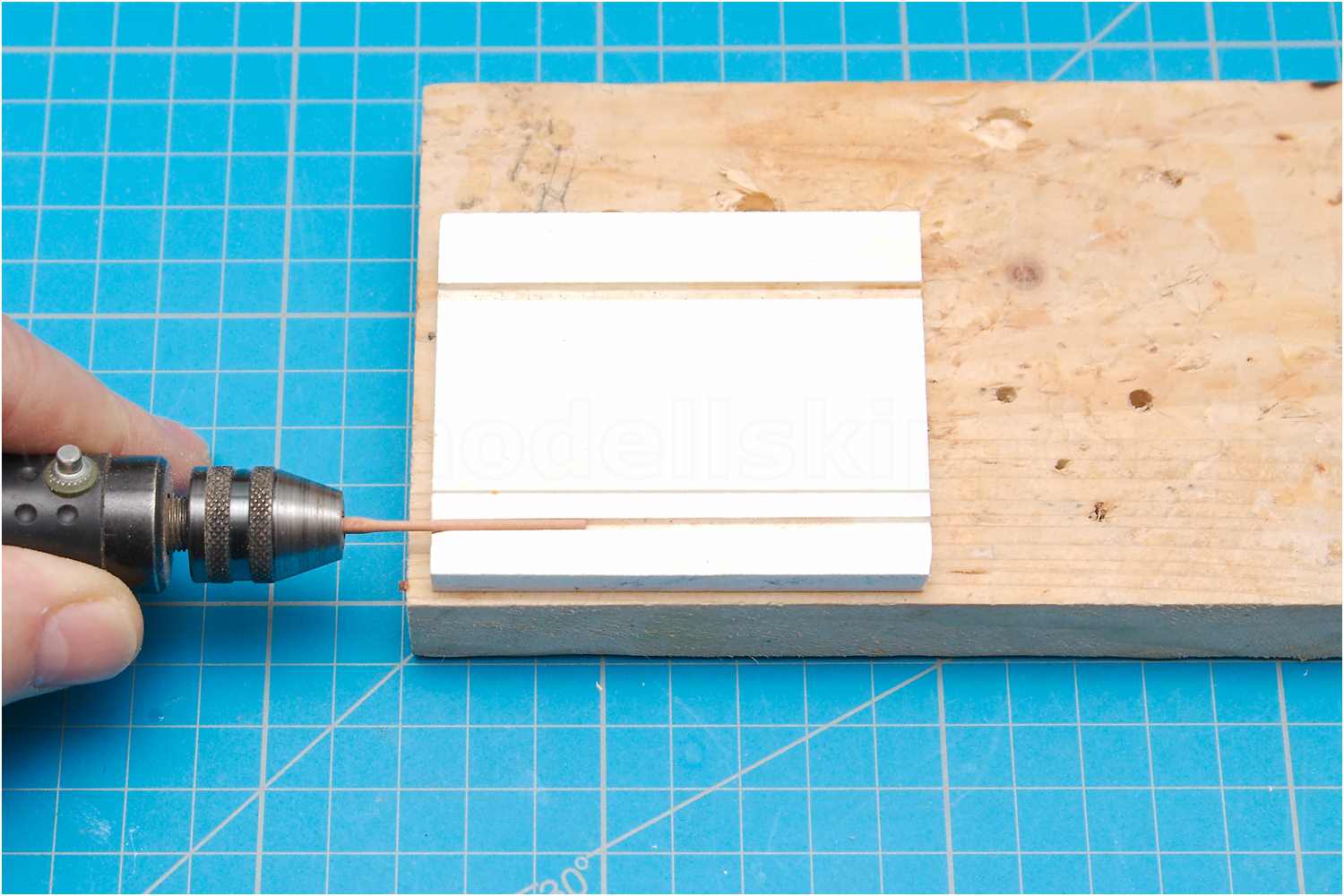

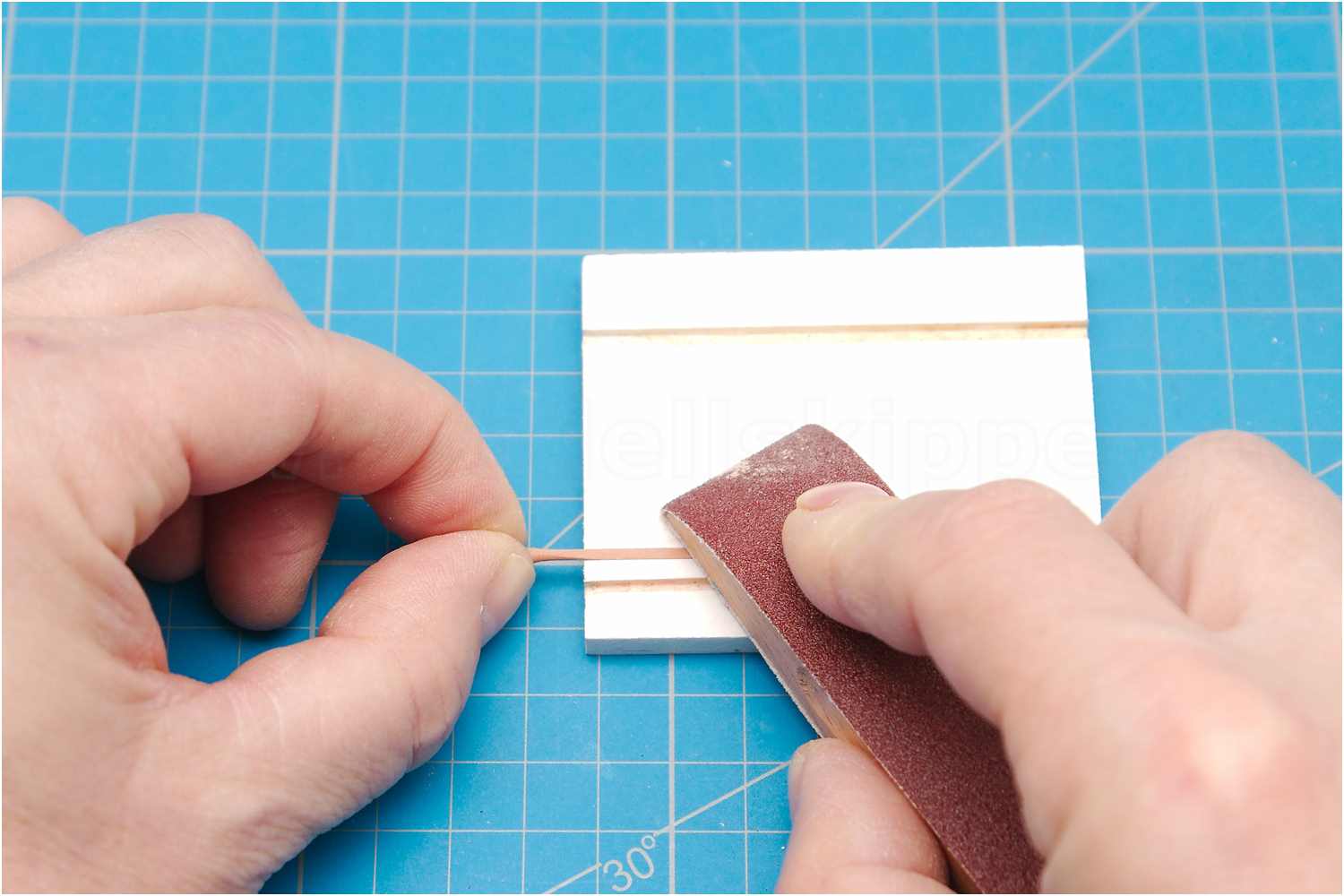

In die Handbohrmaschine spanne ich eine Vierkantleiste ein, lege diese über die Nut und verjünge sie, bis sie komplett in der Nut liegt und kein Material mehr abgeschliffen werden kann.

Das Ergebnis ist absolut exakt und durch die Führung in der Nut, kann auch eine sehr dünne Leiste kaum brechen.

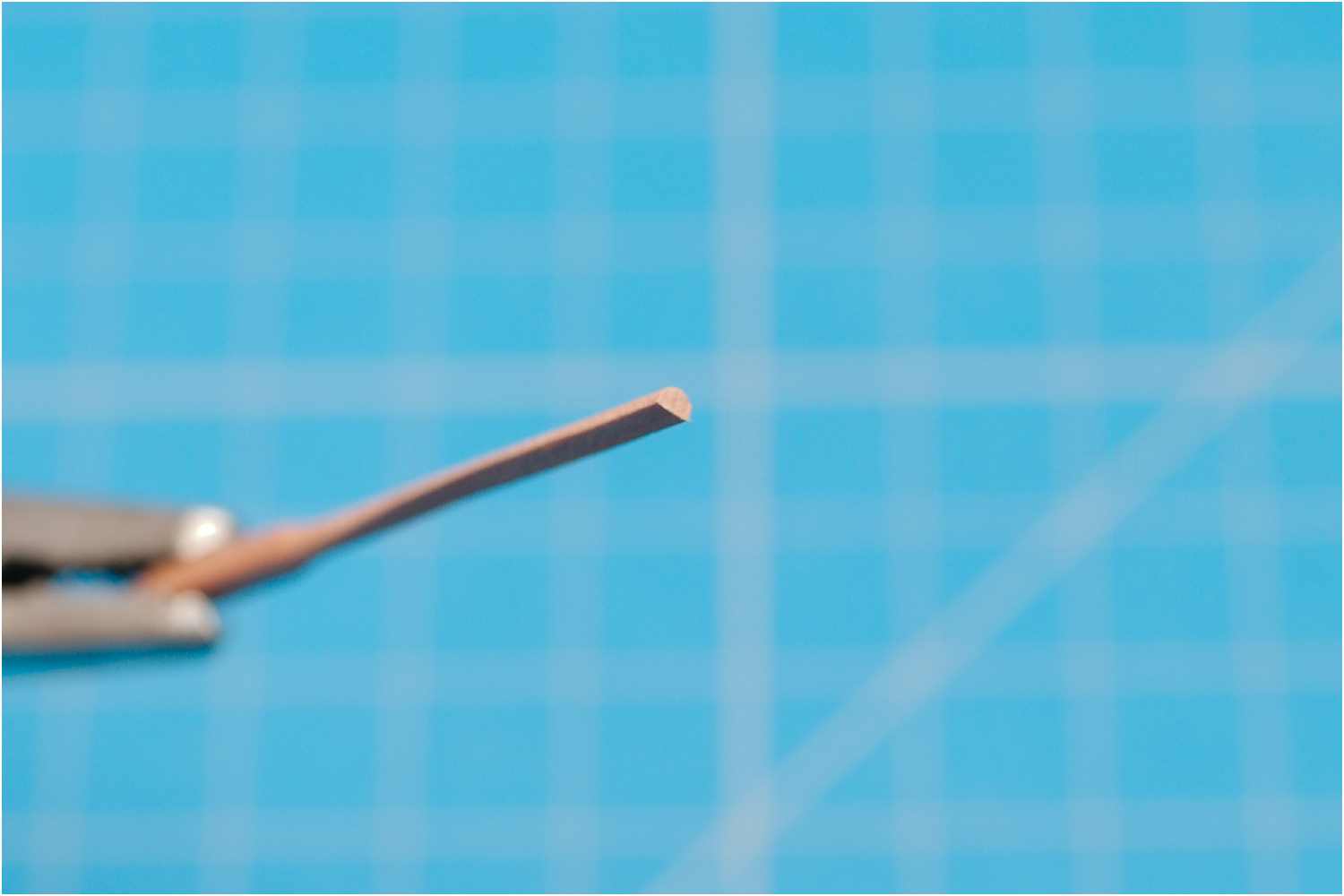

Danach entnehme ich die Leiste aus der Bohrmaschine, lege sie in die zweite Nut um die Oberseite abzuschleifen und erhalte so ein sauberes Halbprofil.

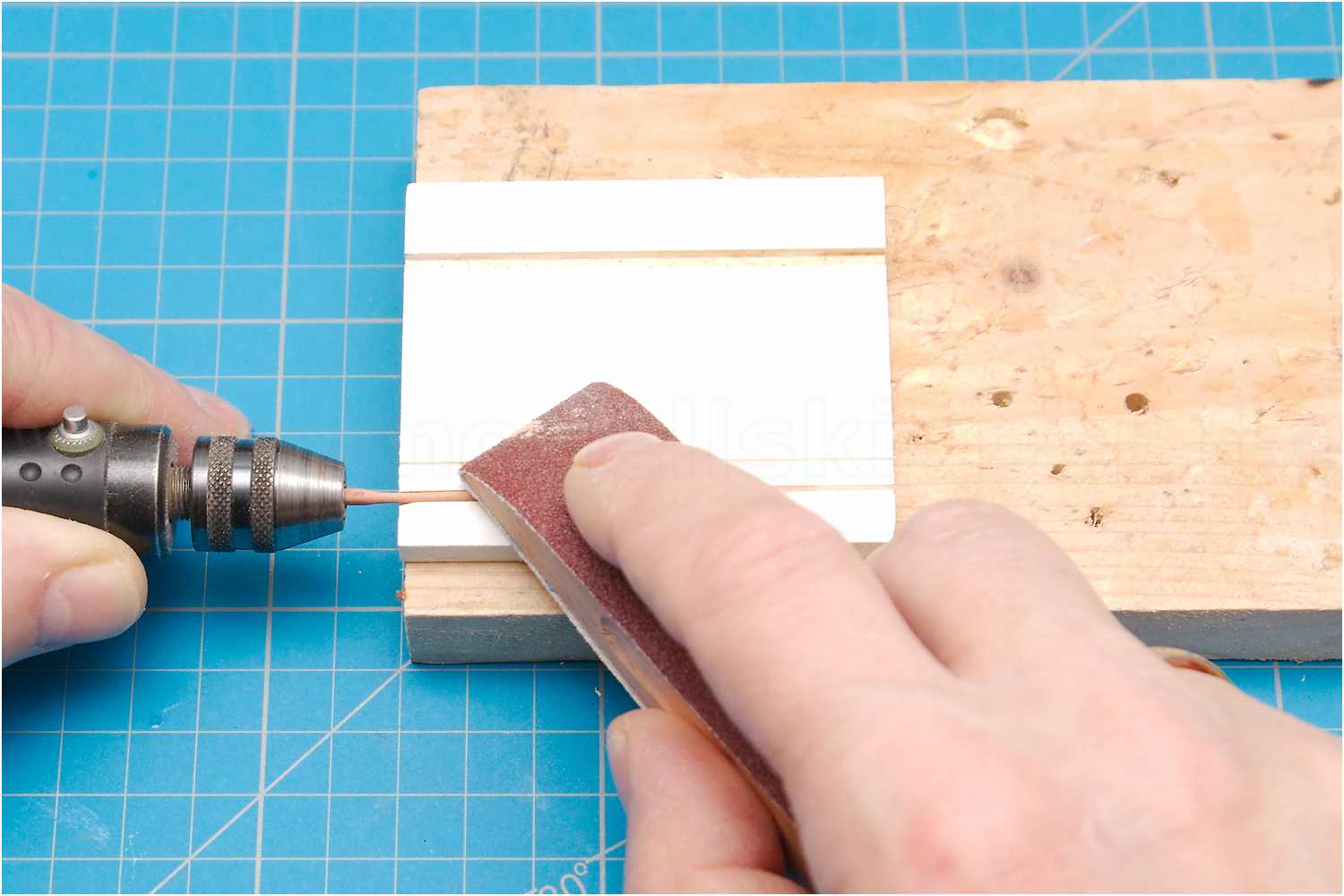

  • Halbrundprofil schleifen
  • Halbrundprofil schleifen
  • Halbrundprofil schleifen

Stevenkopfbeschlag

Auf dem Stevenkopf ist ein zweiteiliger Metallbeschlag mit Bolzen befestigt.

In das Loch der verlängerte Spitze sitzt ein Ring, an dem später das lose Stag angeschlagen wird, sowie je zwei Ringbolzen, oben für die Fockhals und vorn für den Bugsprietzurring.

Beschlag und Ringe wurden hart gelötet und anschließend samt Bolzen brüniert.

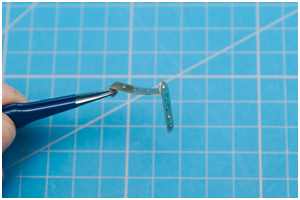

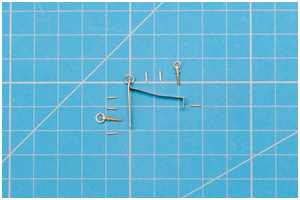

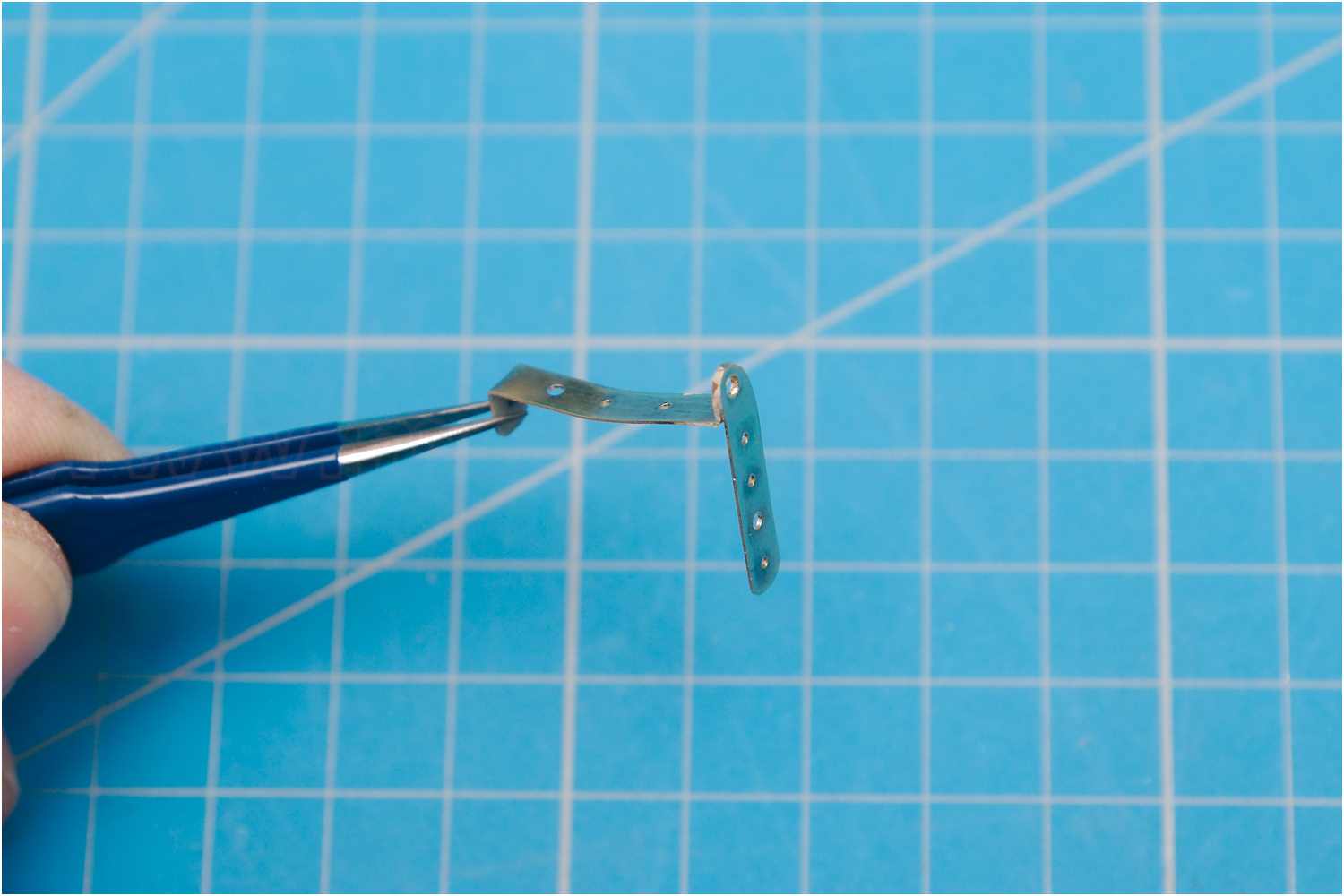

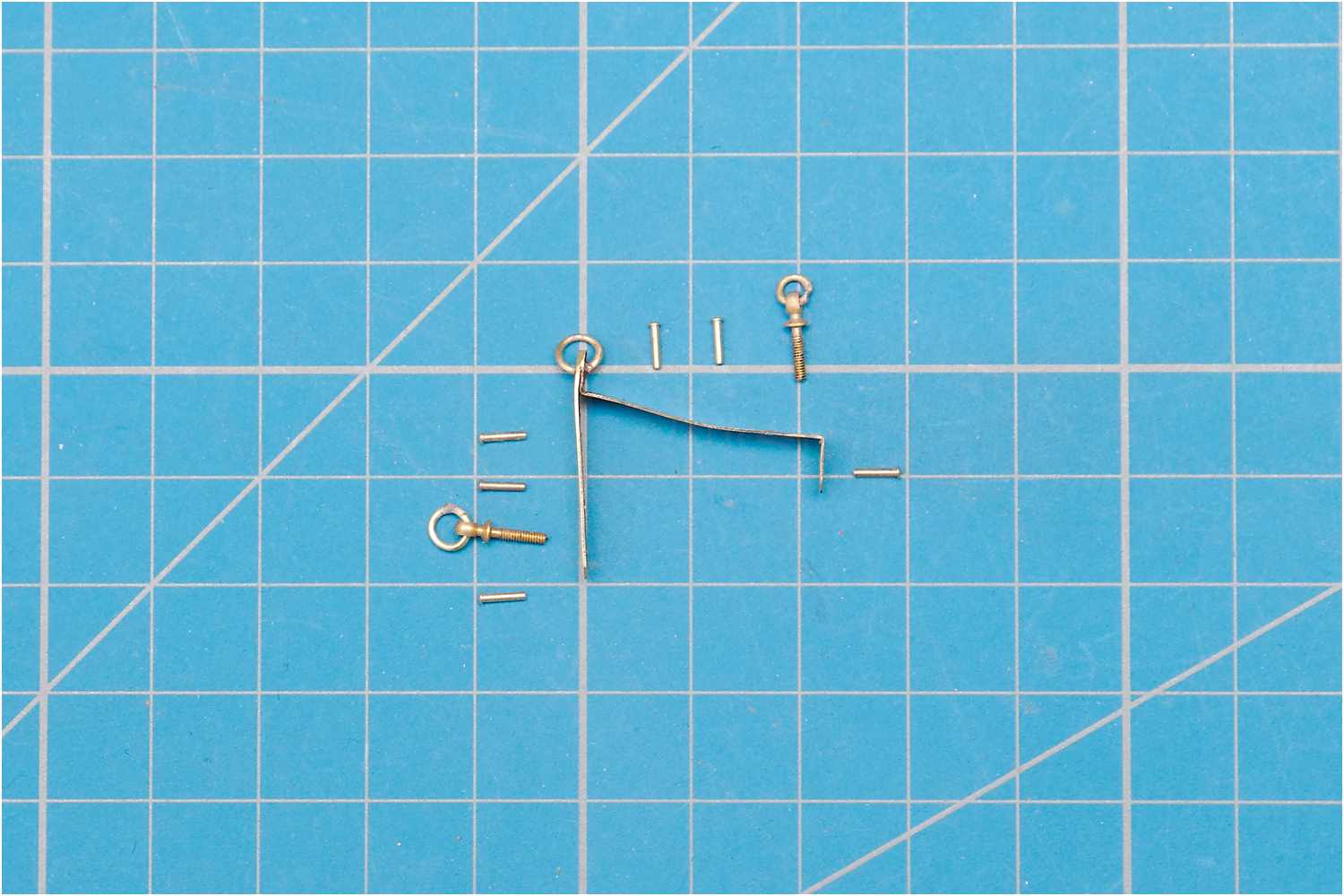

  • Einzelteile des Stevenkopfbeschlags
  • Einzelteile des Stevenkopfbeschlags

Der Beschlag ist verbolzt und das Dekor der Ankerklüsen sind angeklebt sowie das verzierte Schließknie auf den Galionsausleger gesetzt.

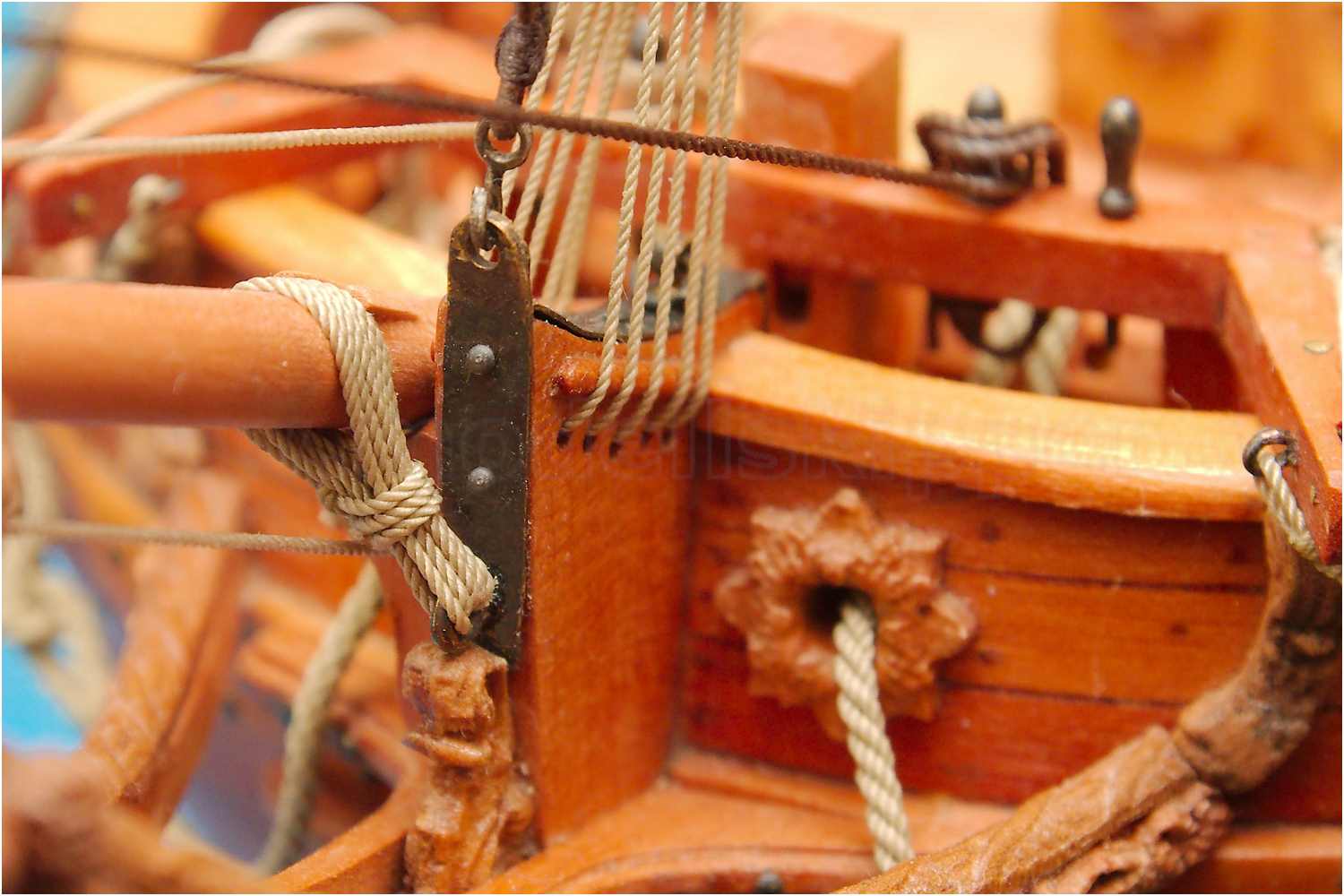

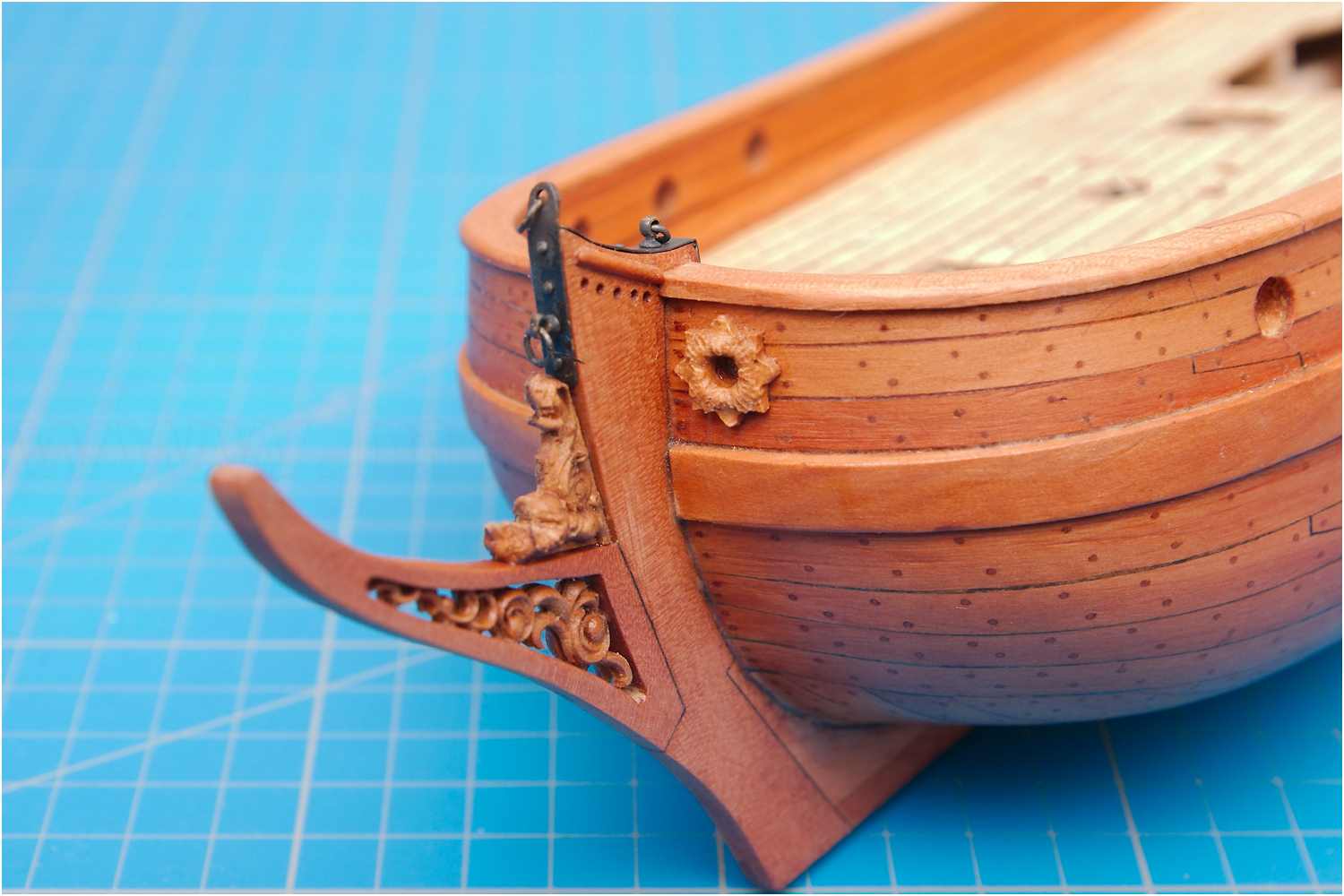

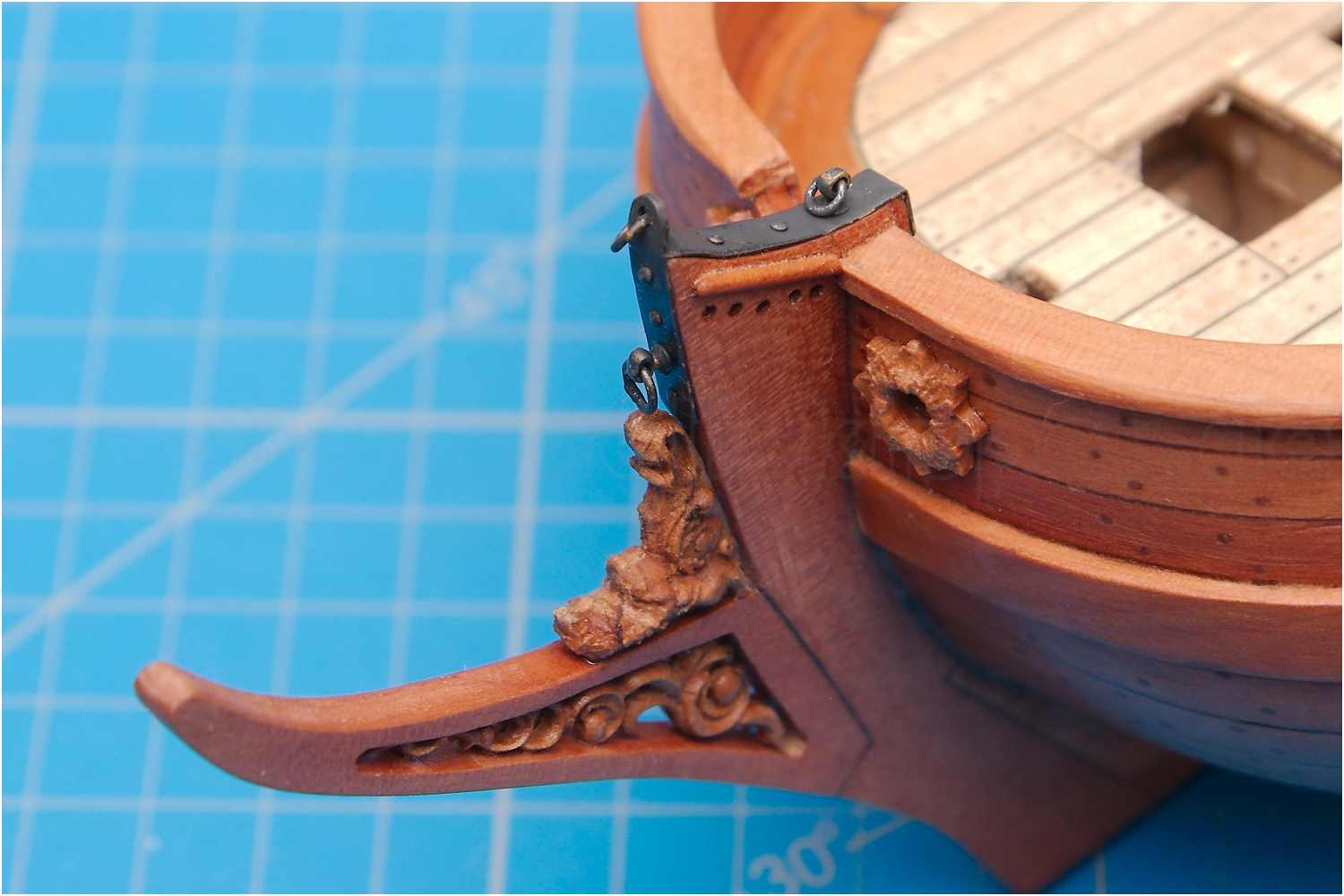

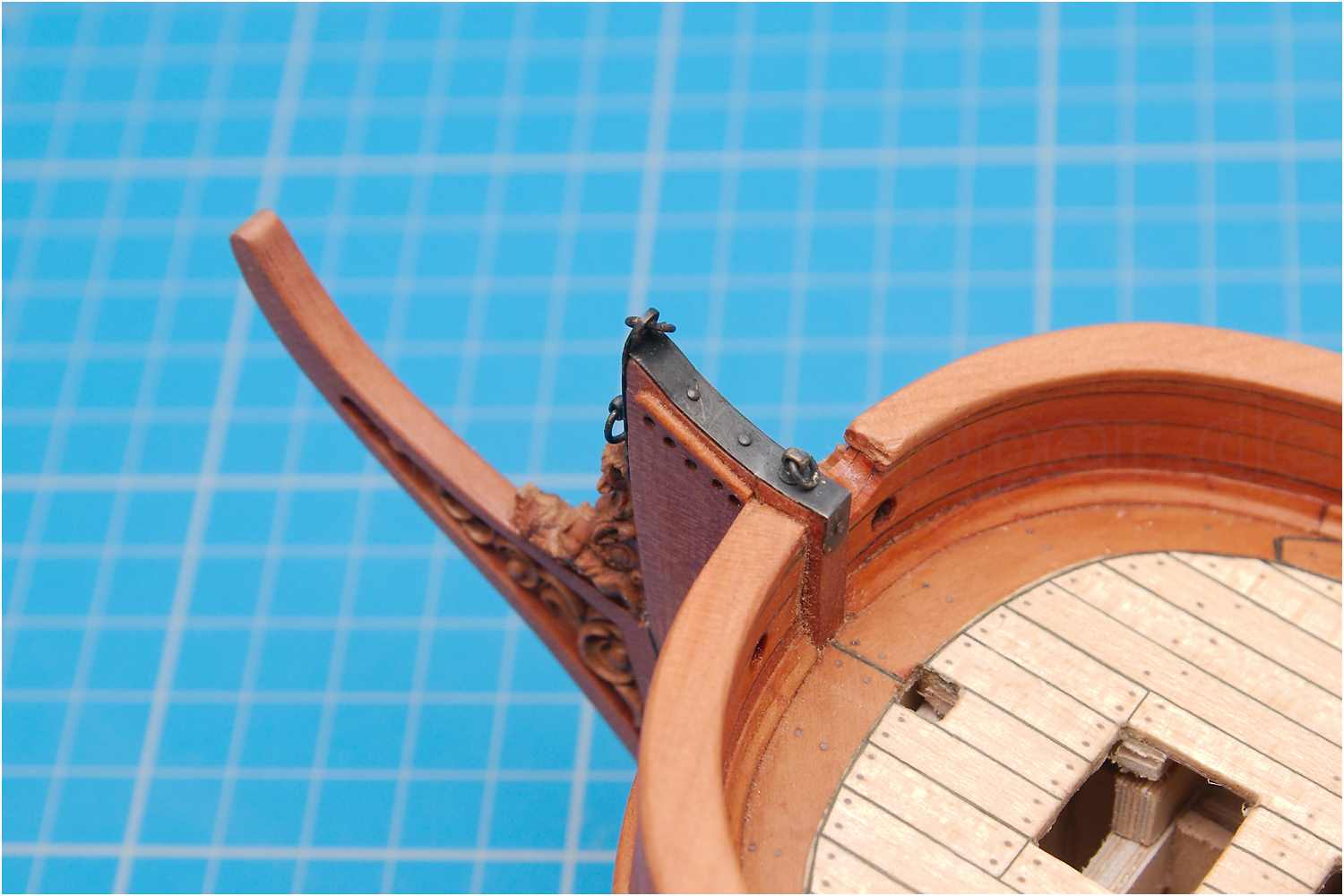

  • fertiger Stevenkopfbeschlag
  • fertiger Stevenkopfbeschlag

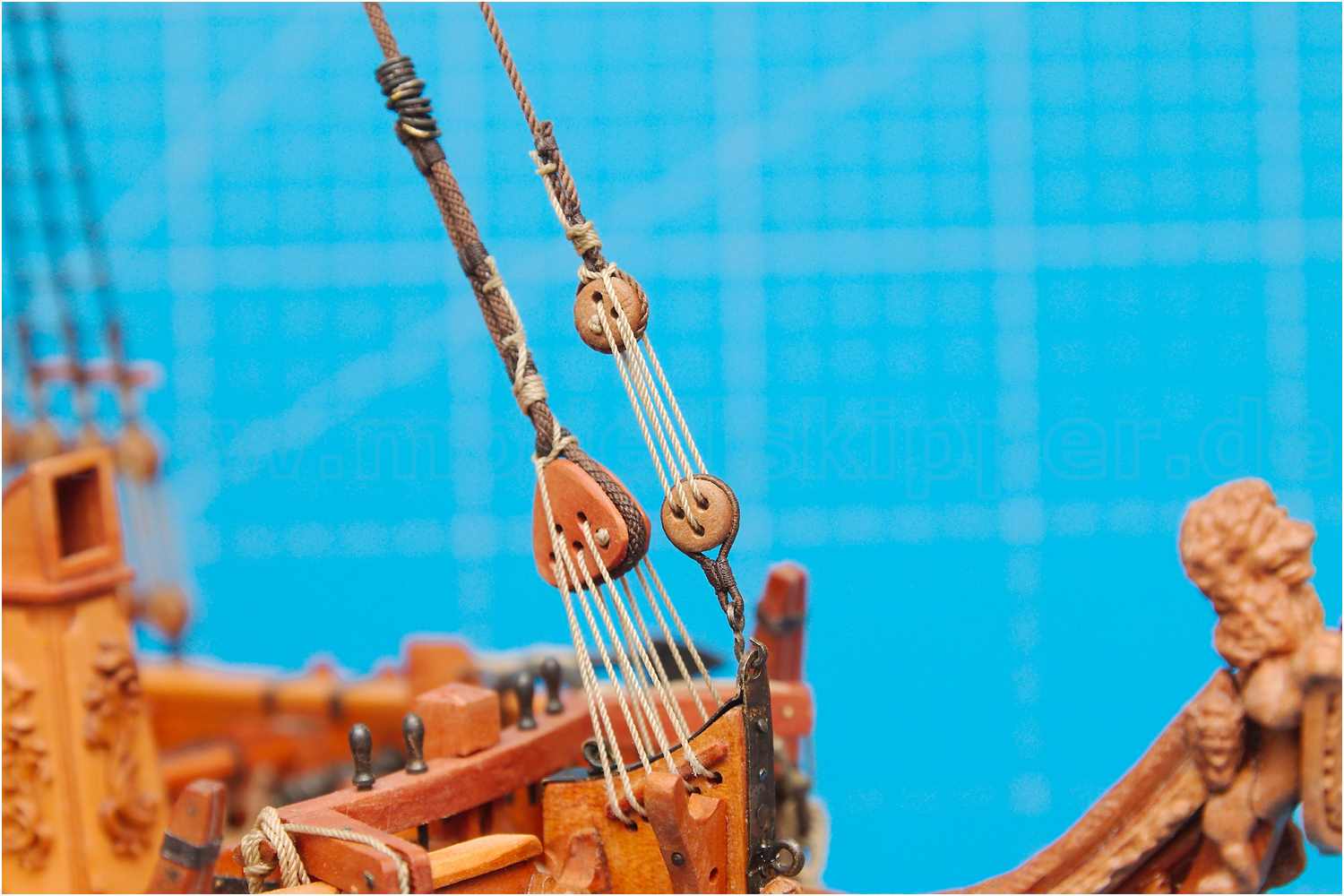

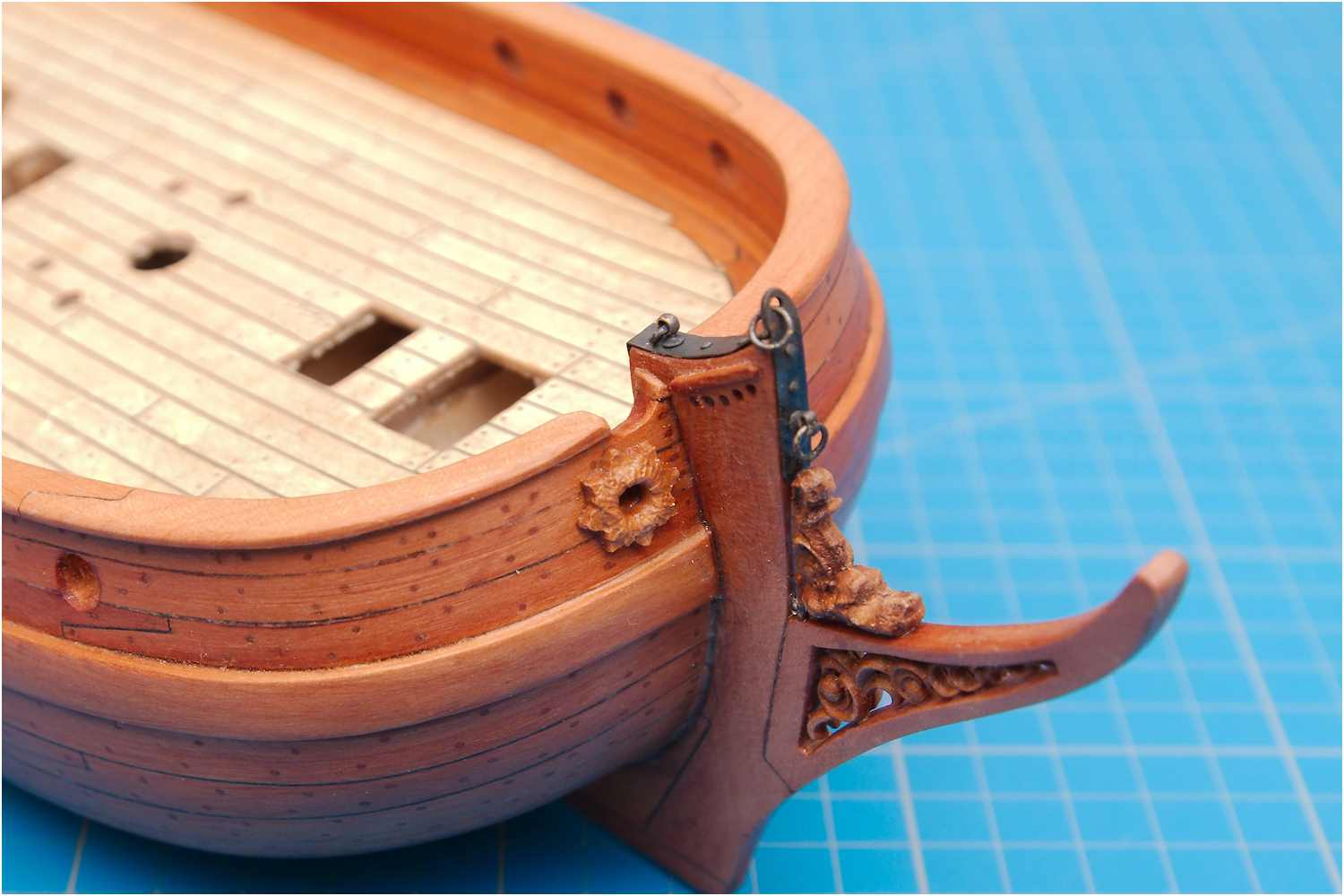

  • fertiger Stevenkopfbeschlag und Verzierungen
  • fertiger Stevenkopfbeschlag und Verzierungen
