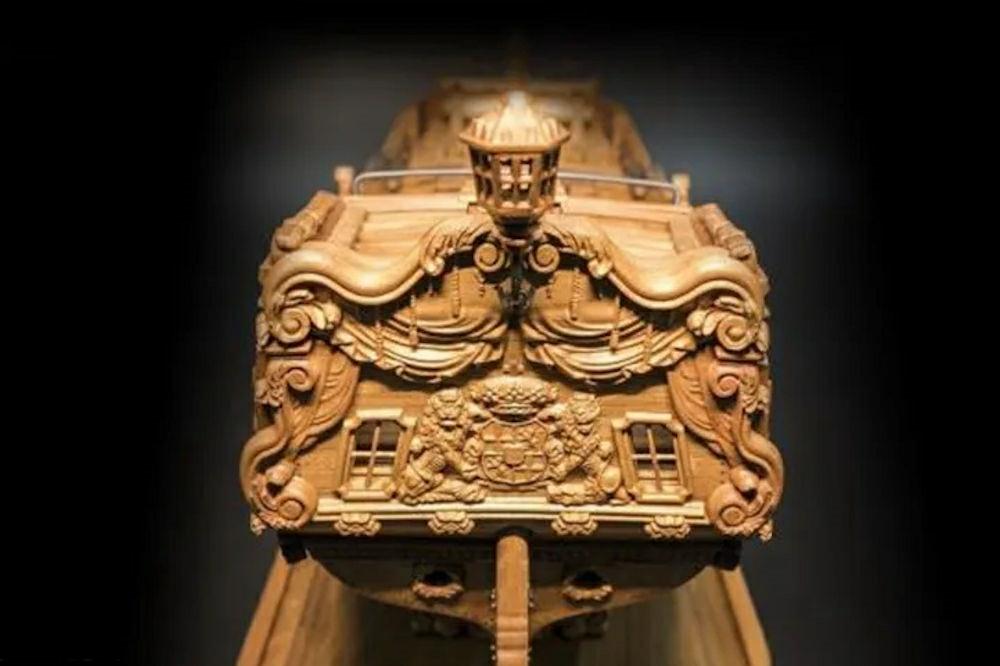

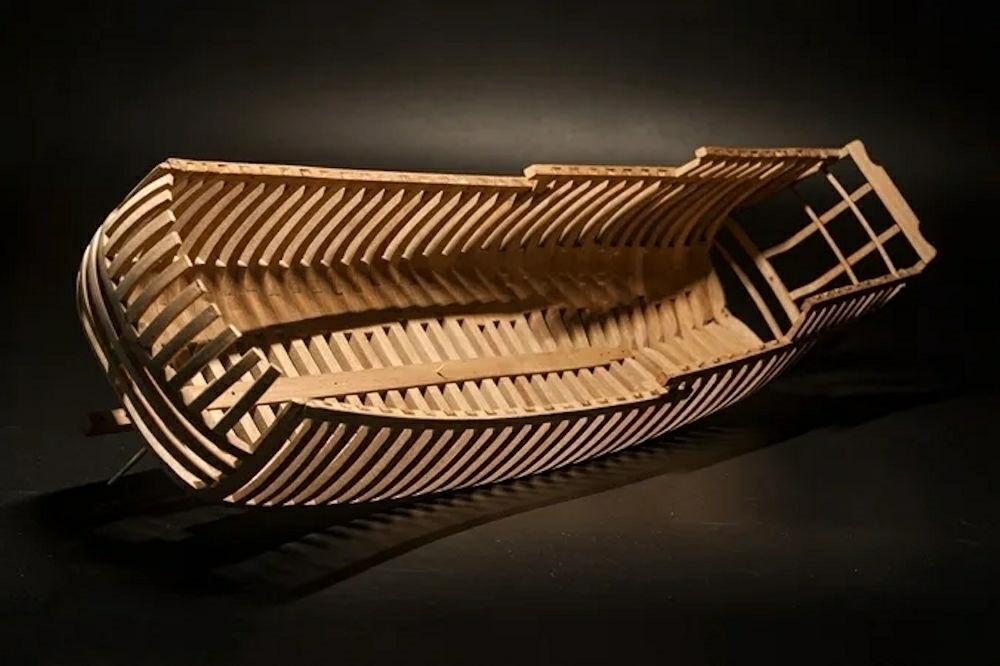

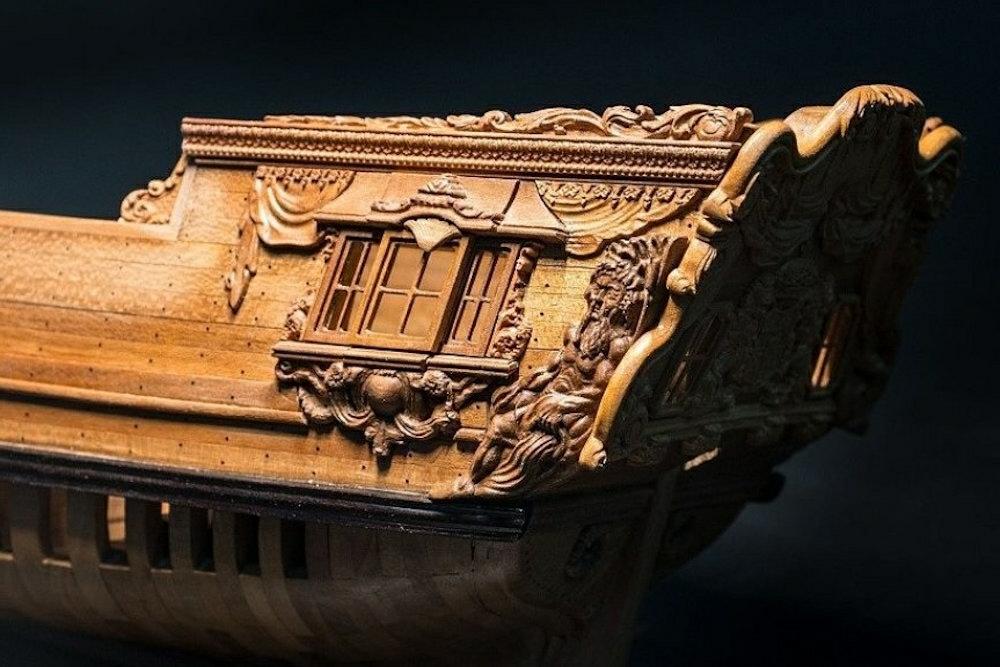

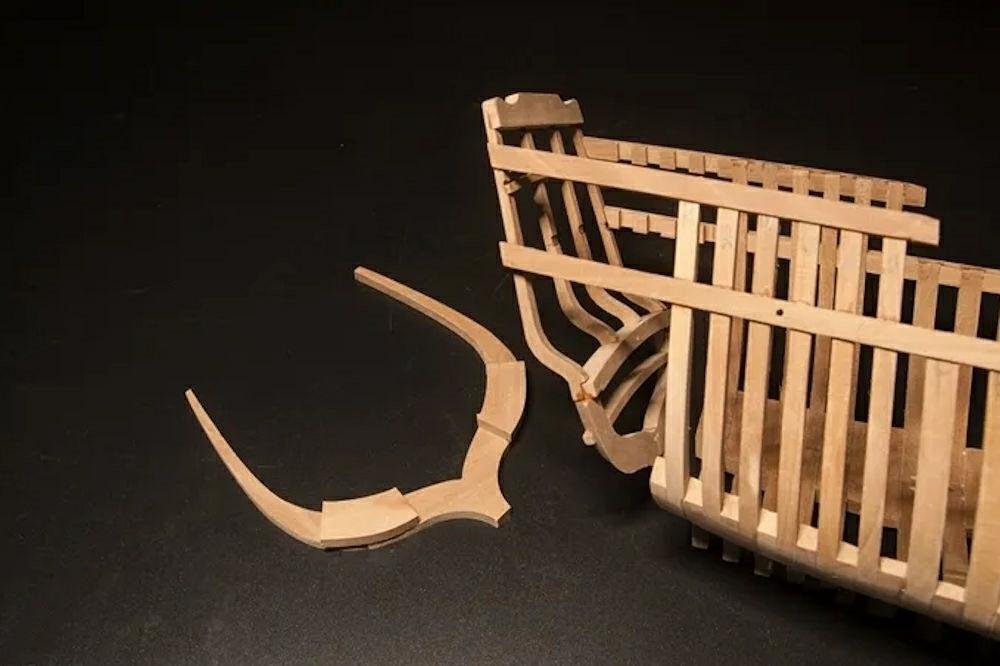

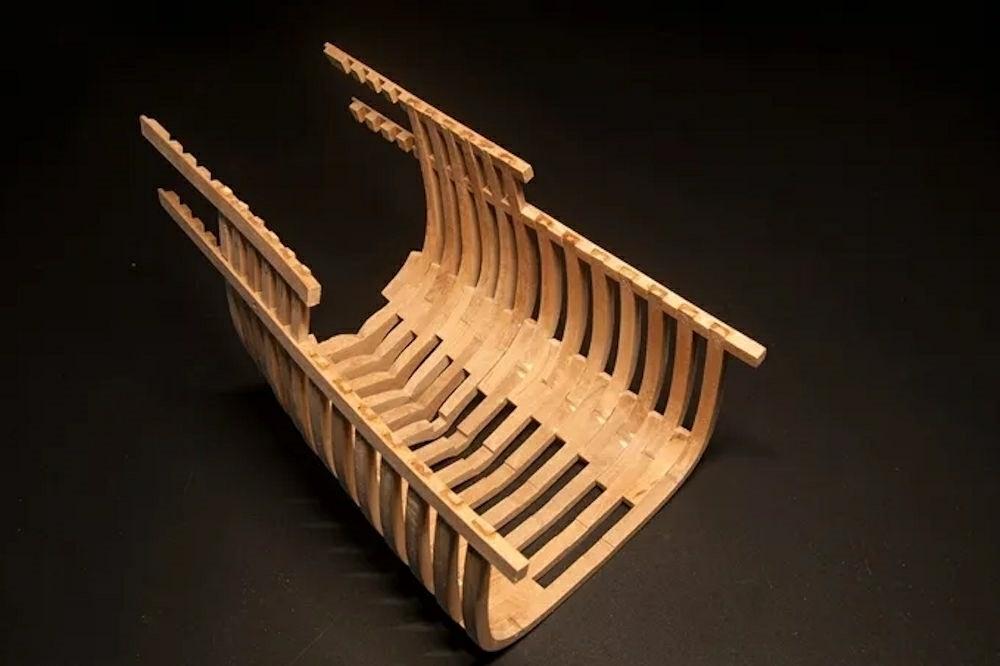

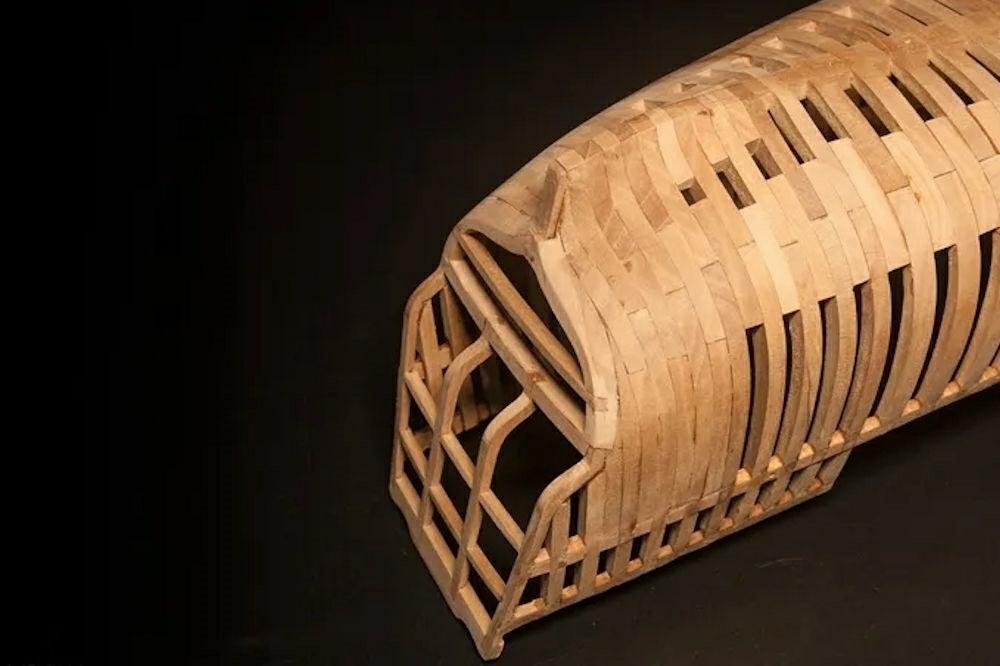

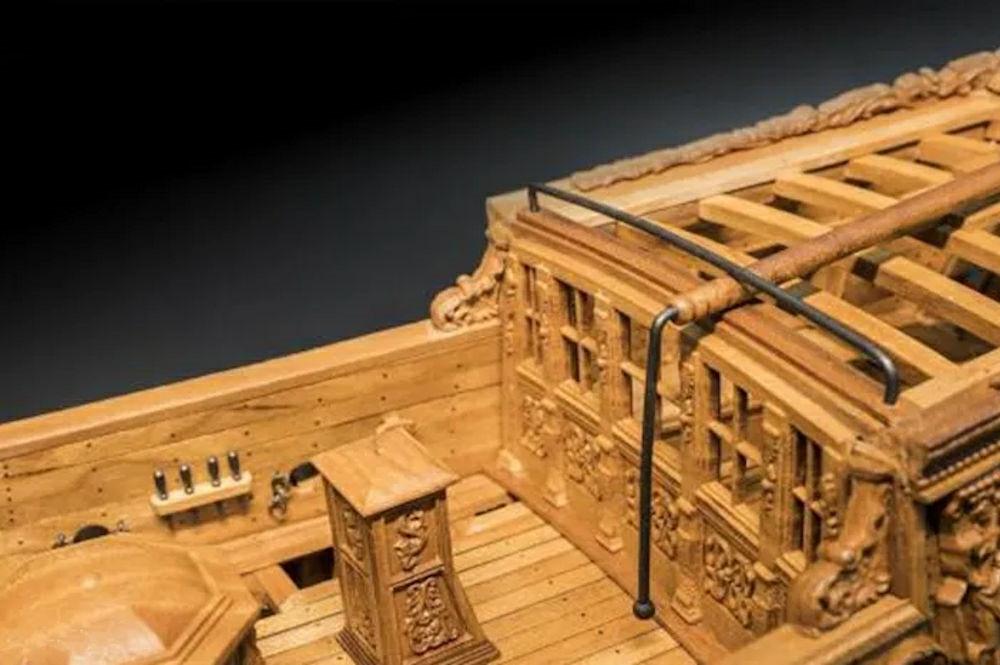

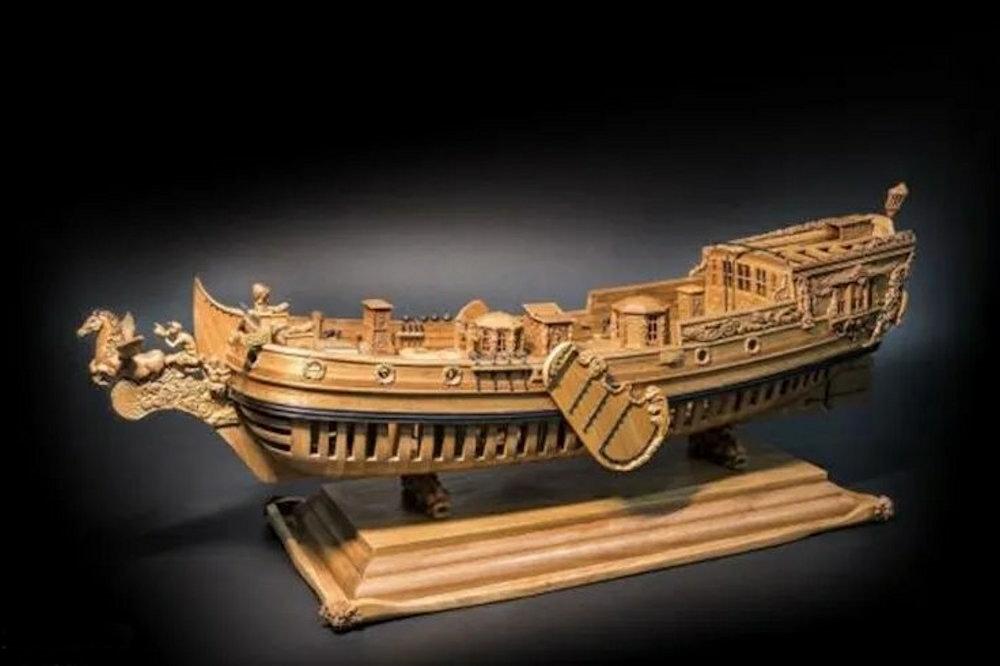

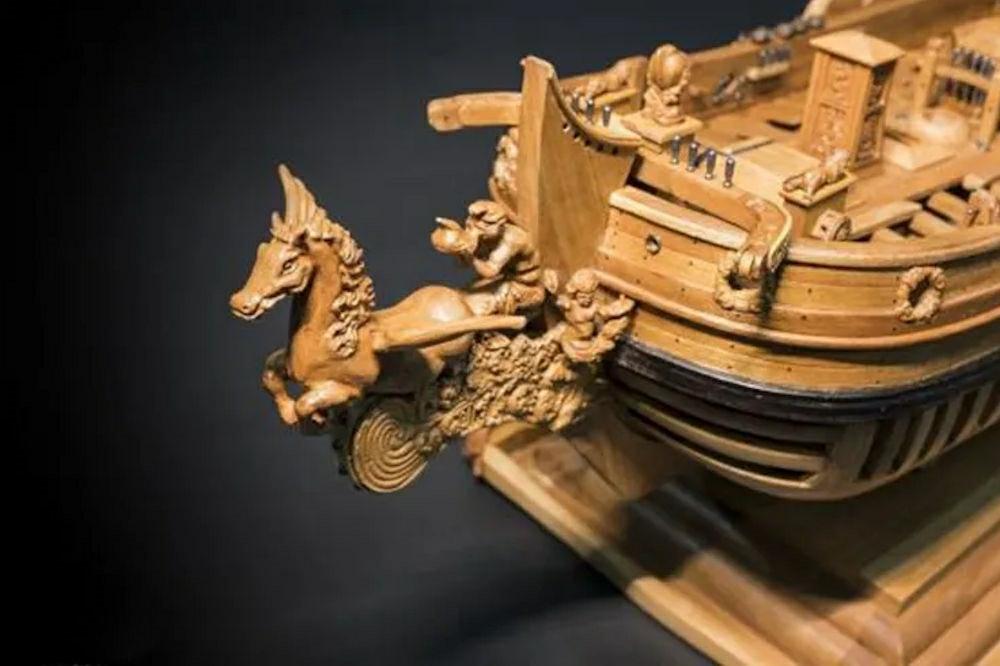

Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)

Als bekennender Fan von holländischen Plattbodenschiffen war ich selber Eigner einer Grundel und bin Plattboden gesegelt. Bereits 2001 und 2005 Modellrümpfe von Zeeshouwen im Maßstab 1:6 in Echtholz angefertigt. Einen Bausatz der Jacht Mary von Mamoli habe ich vor vielen Jahren angefangen, jedoch nicht beendet, aber die Faszination für diesen Schiffstyp ist geblieben.

Das Projekt der Statenjacht Fredericus habe ich von 2021 bis 2025 realisiert. Das Modell habe ich klassisch als POB gebaut und mit echtem Holzdekor ausgestattet.

Davon war ich so fasziniert, dass ich mich schon während des Projektes nach einem weiteren Modell dieser Art umgeschaut habe. So bin ich auf die Jacht Pegaus aufmerksam geworden und habe mich entschlossen, diese irgendwann auch noch zu bauen. Als POF, nur den Rumpf mit teilweise sichtbarer Spantkonstruktion als sog. Admiralitätsmodell.

Für den Bau meiner Modelle habe ich quasi nur ein "kleines Kämmerlein", wenn auch meine Werkstatt für die kleinen Dinge an einem Modell gut ausgerüstet ist. Allerdings als Holzwurm sind die Lagermöglichkeiten begrenzt und die mit "Schwerindustrie" verbundene Staubemission, wie auch die Geräuschentwicklung bin ich in einem Mehrfamilienhaus an gewisse Grenzen gebunden. Deshalb nutze ich ganz gern mal einen Bausatz mit vorgefertigten Teilen.

In den letzten Jahren ist das Angebot von Modellbausätzen vornehmlich auf dem asiatischen Markt sehr attraktiv geworden und dabei handelt es sich nicht unbedingt um Billigware. Die Qualität kann sich durchaus sehen lassen, insbesondere im Segment der POF Modelle.

Während man den Eindruck hat, dass sich alteingesessene europäische Hersteller auf lasergeschnittenen Sperrholzmallen "ausruhen", weiterhin die vor Jahrzehnten entworfenen Gussmetalldetails anbieten oder die ewig gleichen hässlichen Holzblocksortimente auf dem Markt belassen, sind in anderen Ländern moderne Fertigungstechniken wesentlich präsenter.

Für den ambitionierten und fortgeschrittenen Modellbauer ist es durchaus interessant, sich mal in Kanada, den USA oder im asiatischen Raum nach hochwertig industriell gefertigten Holzblöcken, Beschlagteilen oder 3D-gefrästem Echtholzdekor umzuschauen. Gerade Letzteres ist höchst interessant, um ein Modell extrem aufzuwerten, sofern man selbst nicht in der Lage ist, so etwas selbst herzustellen.


Schon bei der Statenjacht Fredericus habe ich mir einen Dekorsatz von einem ukrainischen Modellbauer anfertigen lassen und diesen mit Teilen eines chinesischen Anbieters erweitert. Das Ergebnis fand ich faszinierend und auf Grund meiner Vorliebe für diese Schiffstypen lag es nahe, hier noch einmal ein ähnliches Modell auf Kiel zu legen.

ZHL-Model ist einer dieser Anbieter, bei dem ich schon einmal ein Modell einer bewaffneten Schaluppe gekauft und mir nun dort auch den Bausatz der Pegasus geholt habe.

  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)
  • Bausatzvorstellung der Jacht Pegasus (Bild: ZHL Model)

Der Bausatz der Jacht Pegasus

Bausatzvorstellung der Jacht Pegasus

Momentan werde ich das Modell noch nicht bauen, aber dafür an dieser Stelle eine Bausatzvorstellung veröffentlichen.

Das Modell hat folgende Abmessungen:

- Maßstab 1:50
- Länge ca. 45 cm
- Höhe ca. 44,5 cm (mit Mast)
- Breite ca. 11,5 cm

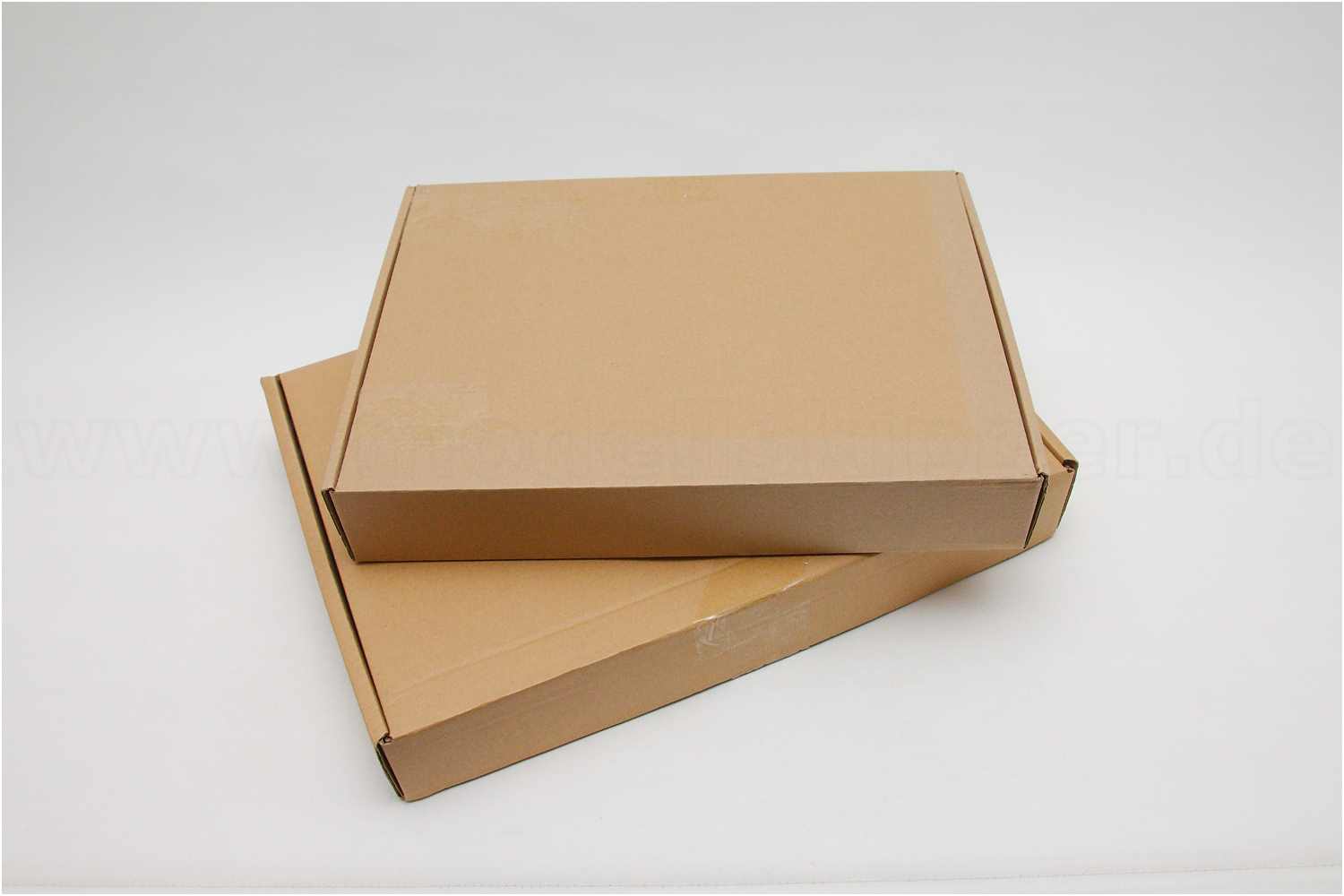

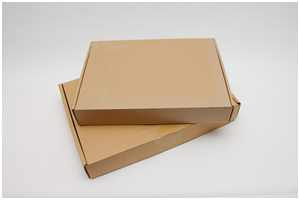

Der Bausatz wird in einem gut verpackten Karton geliefert, der wiederum zwei einfache, unbedruckte Kartons enthält.

Der Inhalt ist für mitteleuropäische Verhältnisse auf den ersten Böick etwas ernüchternd, aber diese Information konnte ich schon aus Bauberichten andere Modellbauer entnehmen.

Der Satz enthält die wirklich ausgezeichneten Schnitzereien und recht überschaubares Baumaterial, aber vom Begriff "Bausatz" möchte ich mich an dieser Stelle verabschieden und es eher als Materialsatz bezeichnen.


Zum Dekor ist im Set noch folgendes Material enthalten:

  • 58 Birnbaumleisten 2x5 mm
  • 2 Birnbaumleisten 5x5 mm, mit Bohrungen
  • verschiedene, schon konisch geschliffene Rundhölzer für Mast, Stenge, Gaffel, Rahen und Bugspriet
  • Kielleiste und obere Abschlussleisten mit gefrästen Spantabschlussleisten
  • diverse Holzplatten mir gefrästen Einzelteilen für die Spanten
  • gefräste Decksbalken
  • diverse formgefräste Teile, lose in einer Tüte
  • Modellständerbrett mit Dekorelementen
  • geätzte Messingbeschläge für Ruder und Seitenschwerter
  • gefrästes Ruderblatt und Vordersteven
  • gefräste Seitenschwerter

Positiv ist hervorzuheben, es handelt komplett sich um gefräste Teile, die auch bei der Weiterverarbeitung maßhaltig bleiben, da im Gegenteil zum Laserschnitt, verbrannte Schnittflächen nicht beschliffen werden müssen. Nur die Bugspantschablonen sind gelasert, diese werden aber später wieder entfernt.

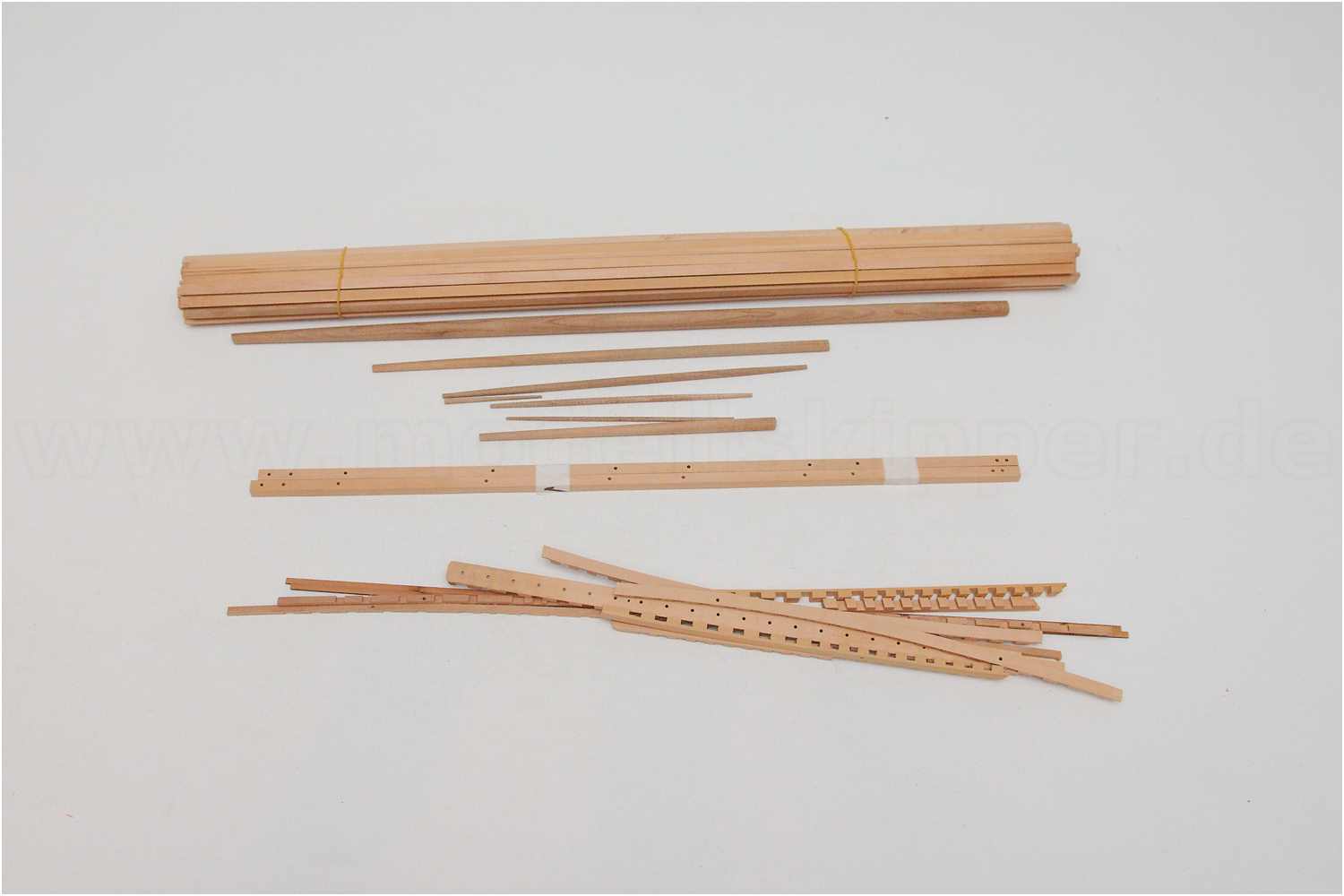

  • Birnbaumleisten, Rundhölzer, Spantabschlussleisten
    Birnbaumleisten, Rundhölzer, Spantabschlussleisten

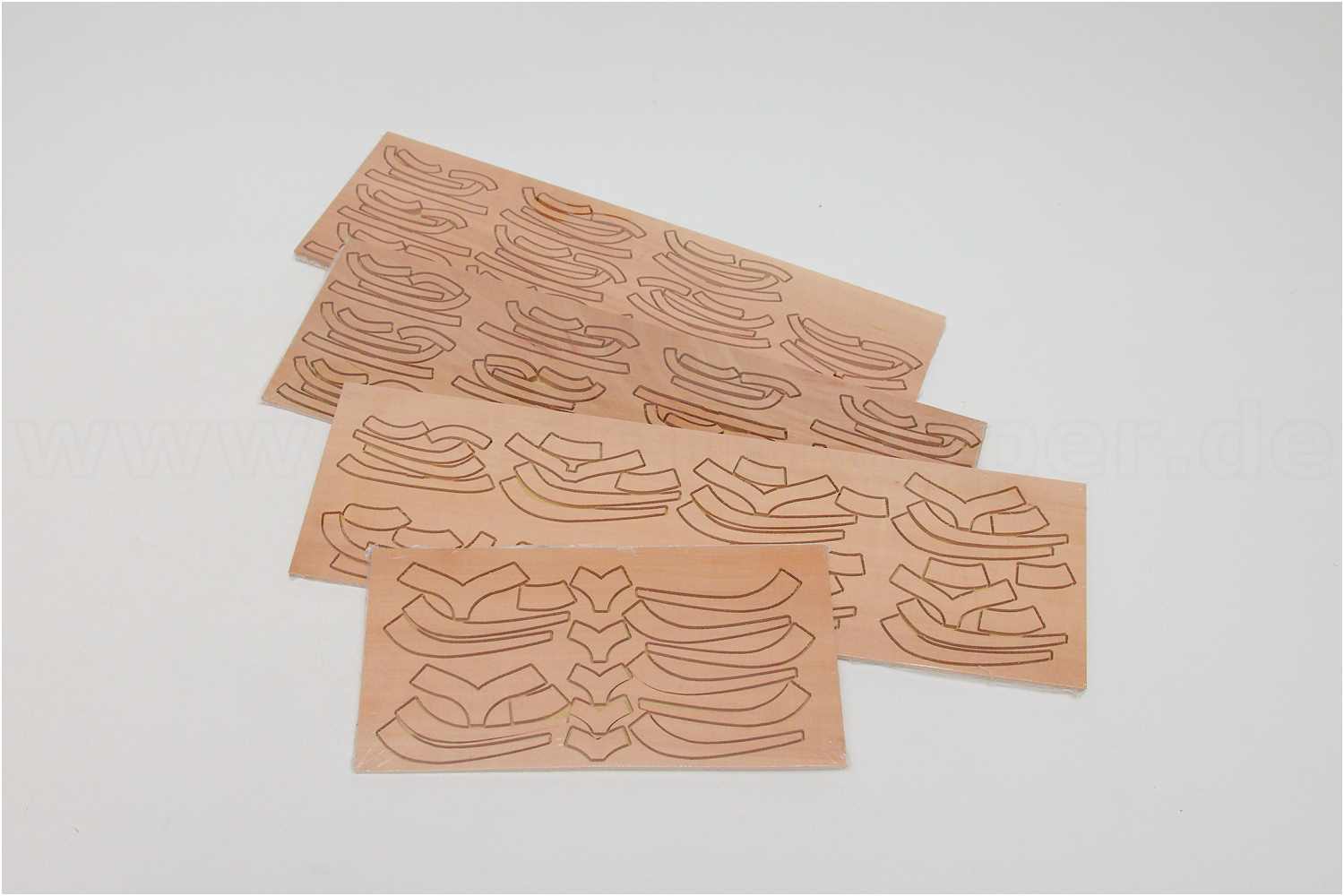

  • gefräste Einzelteile der Spanten
    gefräste Einzelteile der Spanten
  • Decksbalken und Bugspantschablonen
    Decksbalken und Bugspantschablonen

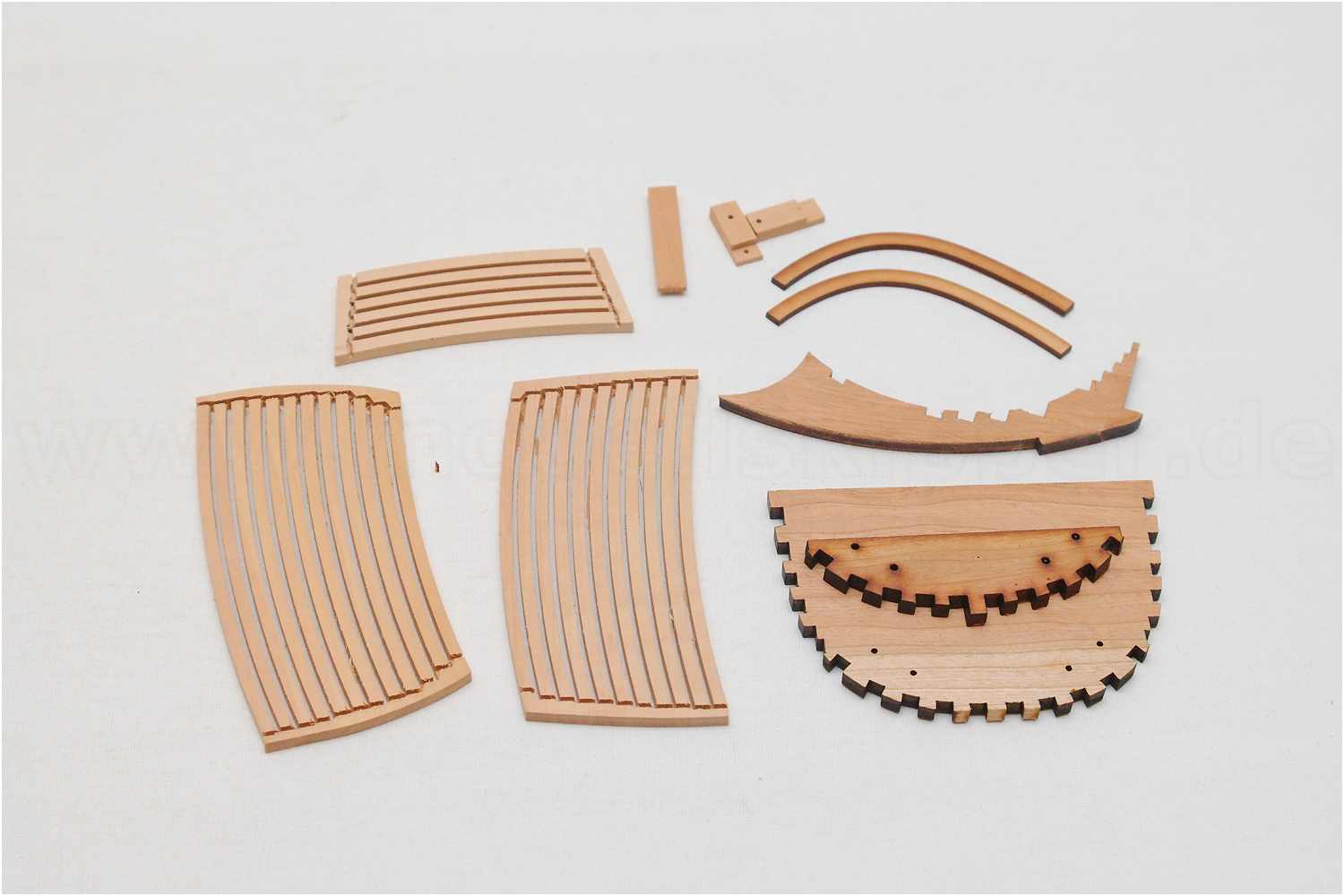

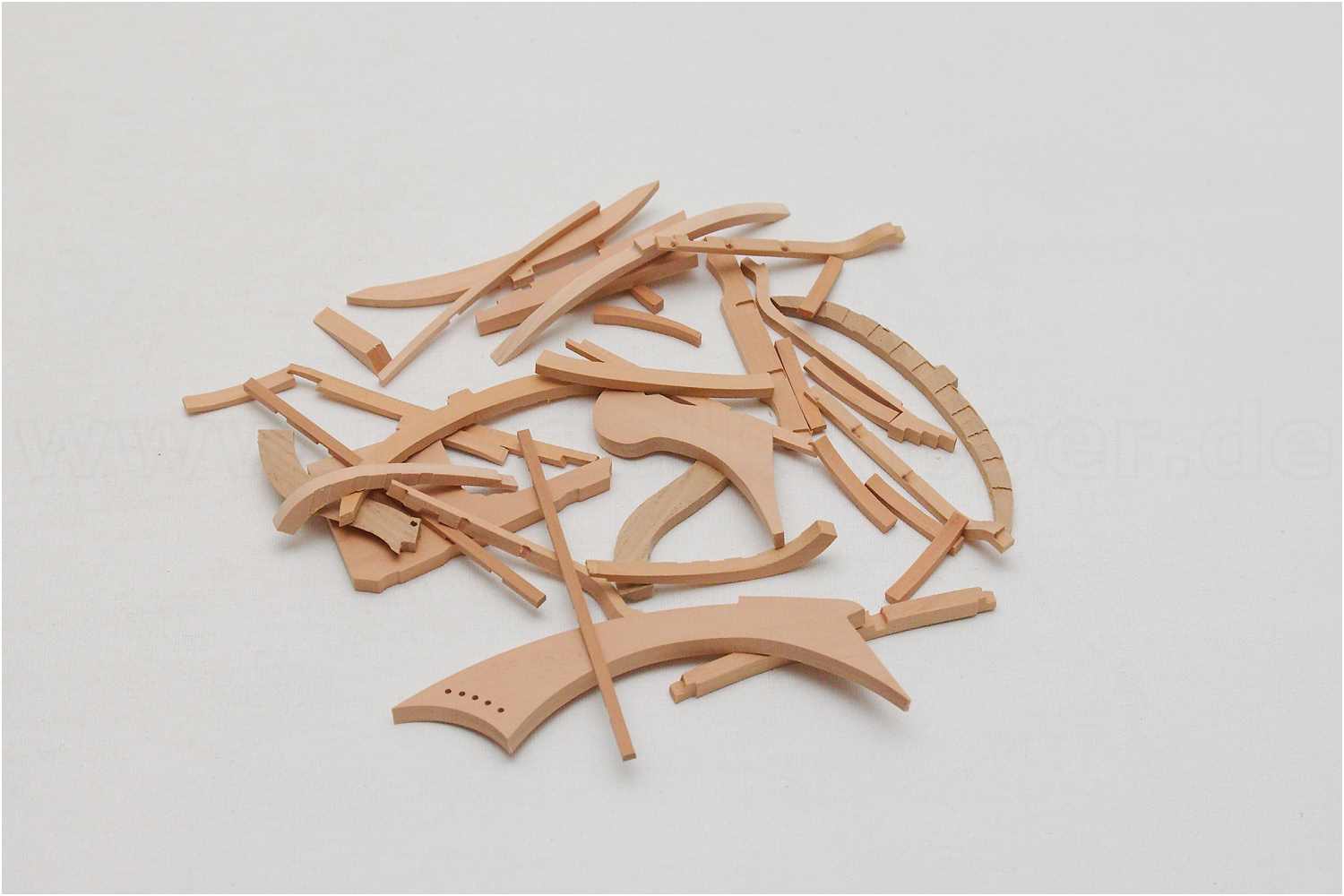

  • diverse formgefräste Teile
    diverse formgefräste Teile

Für die Fredericus habe ich mir von einem, auf diese Art von Modelldetails spezialisierten, ukrainischen Modellbauer ausgezeichnete Schnitzereien anfertigen lassen und mit Dekor von chinesischen Anbietern in vergleichbarer Qualität erweitert.

Auch die Dekore der Pegasus sind von ausgezeichneter Qualität.

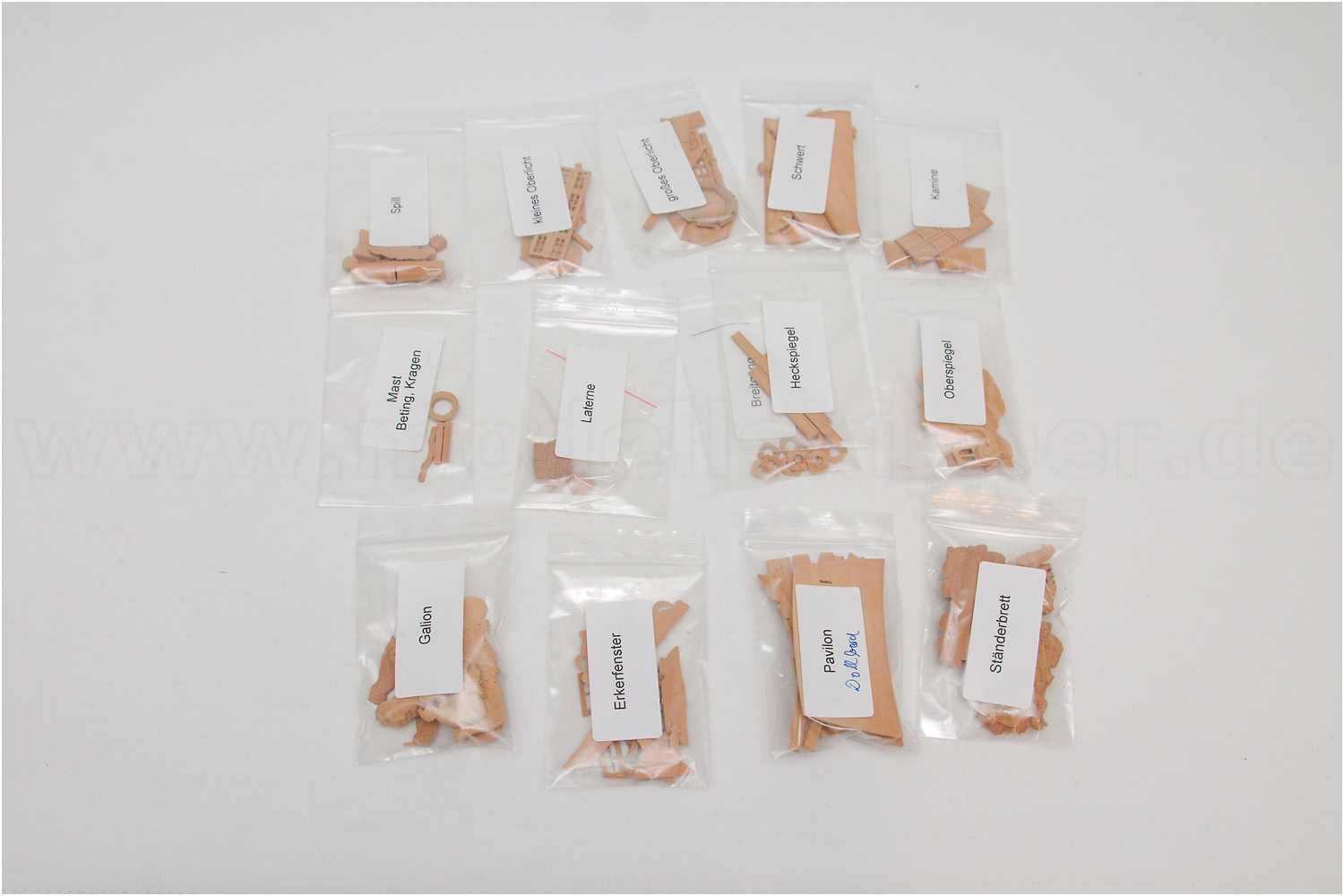

Die Vollständigkeit habe ich überprüft und je nach Position am Modell separat eingetütet.

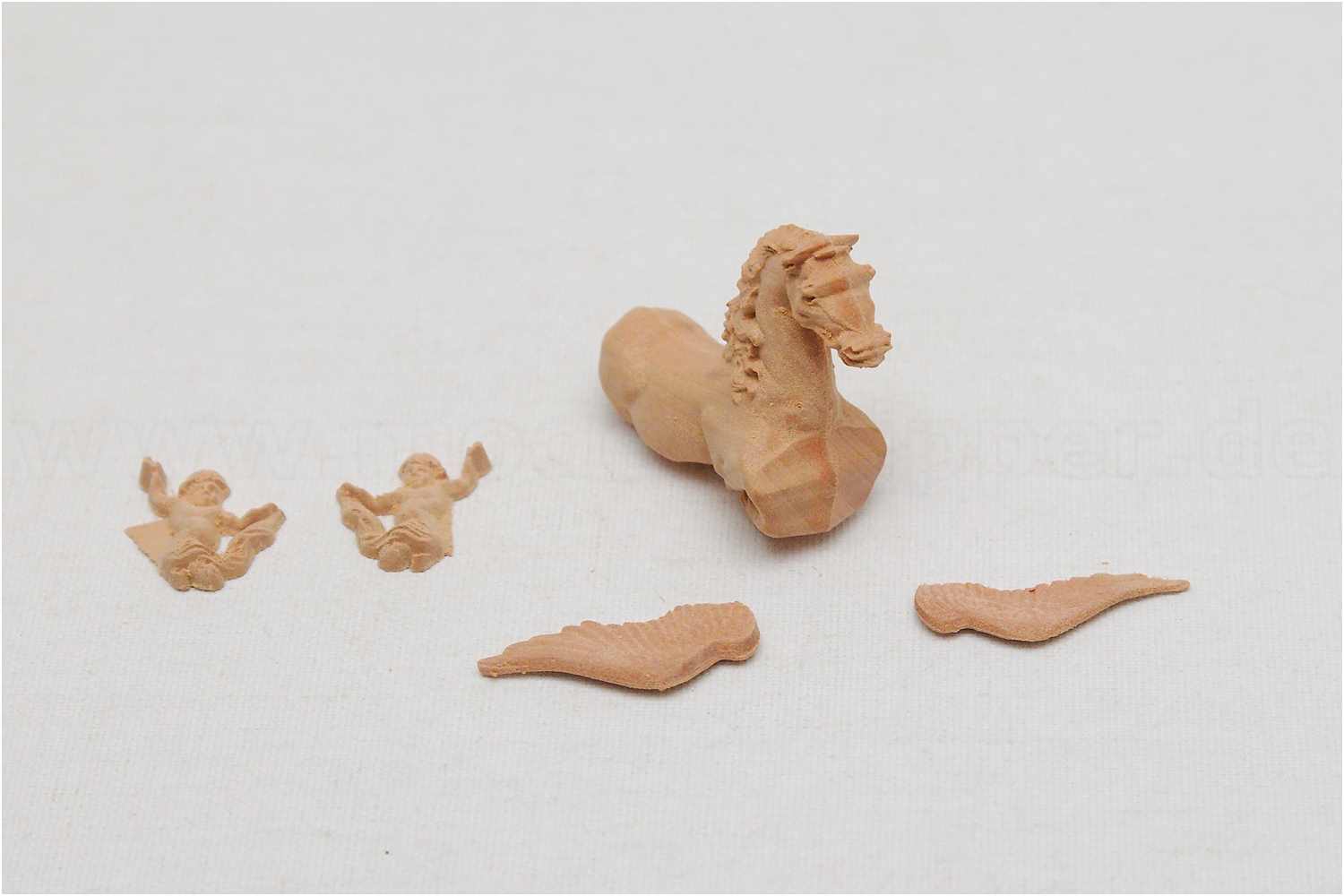

  • Galionsfigur
    Galionsfigur

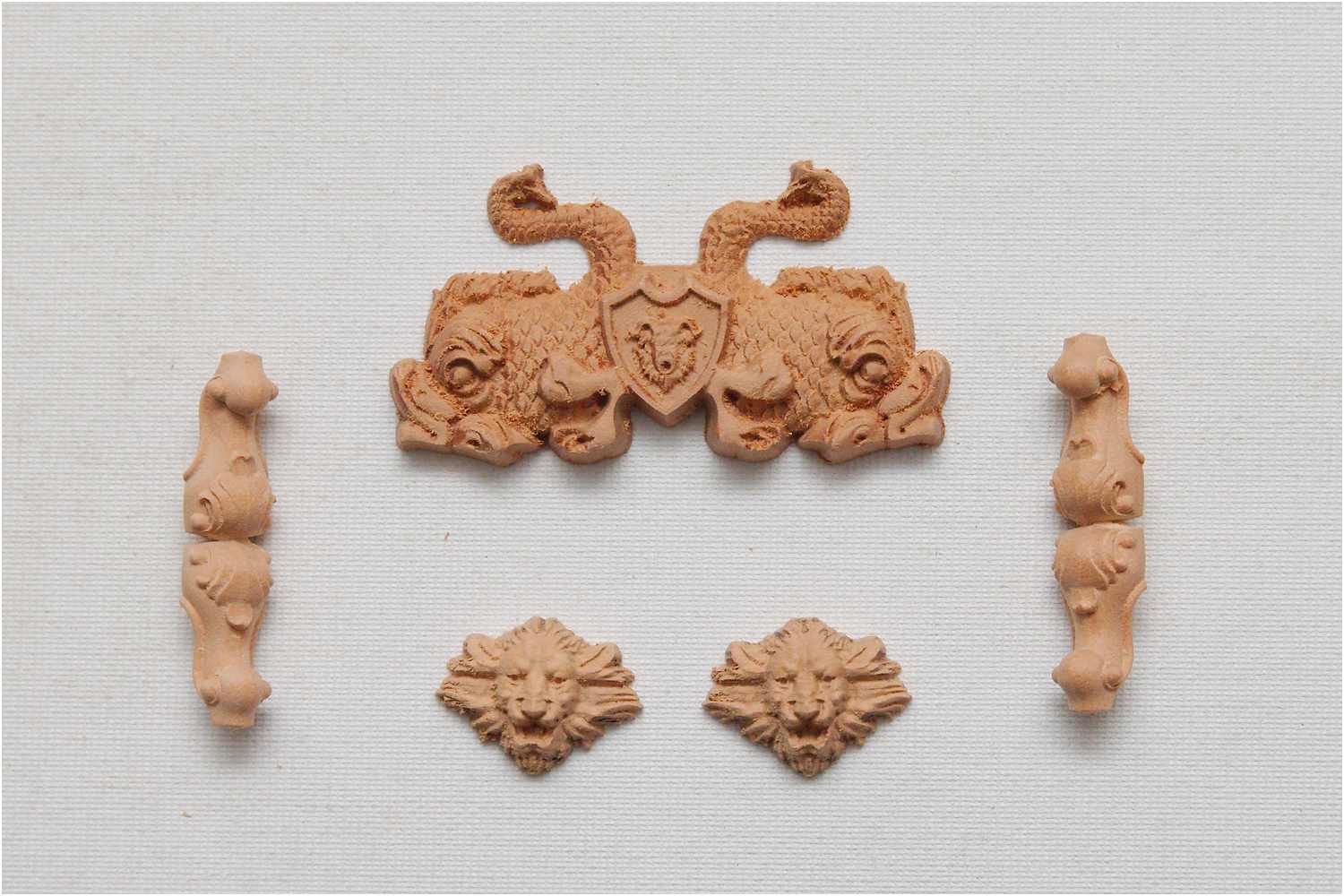

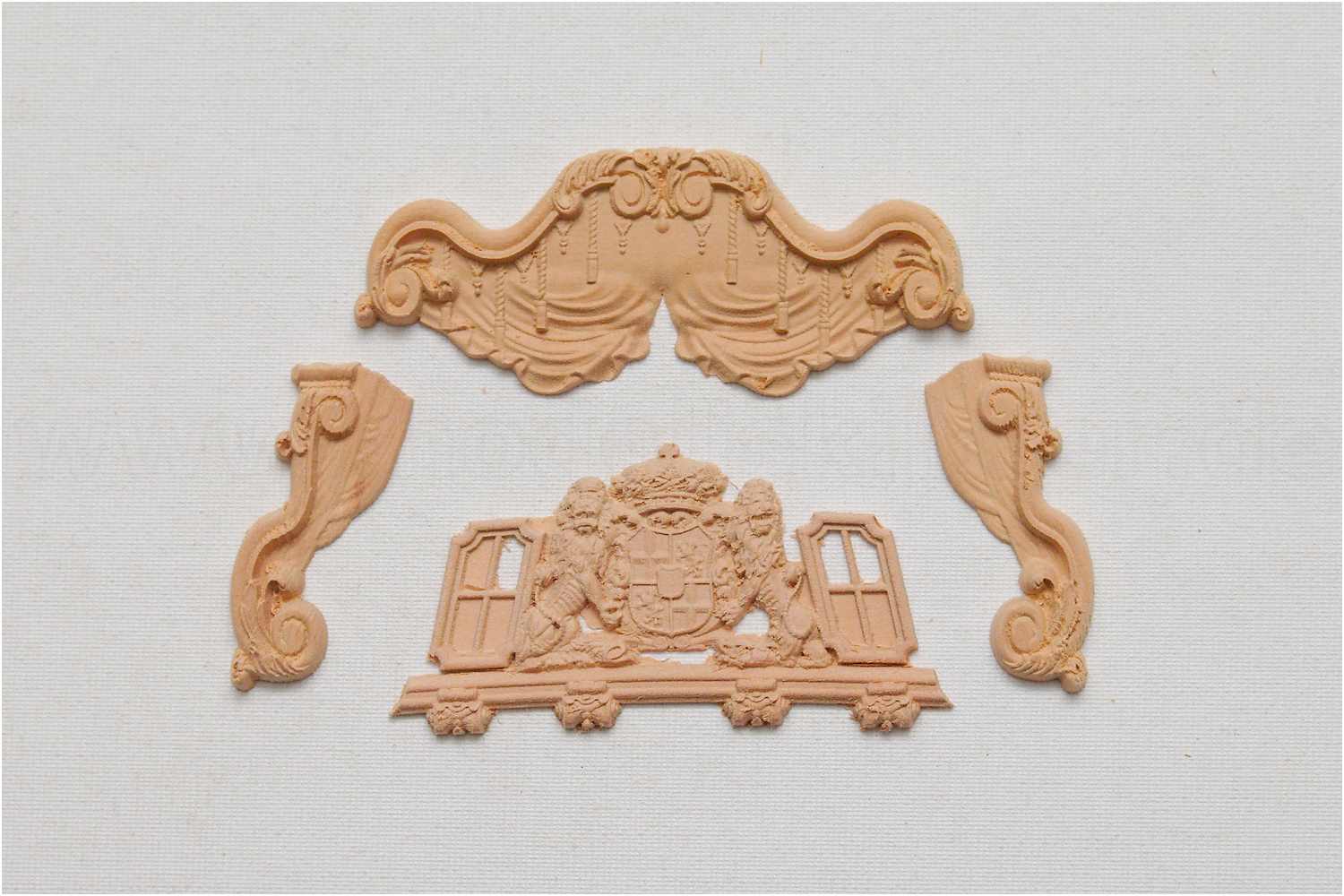

  • Elemente am Pavillon und Pavillonschott
    Elemente am Pavillon und Pavillonschott

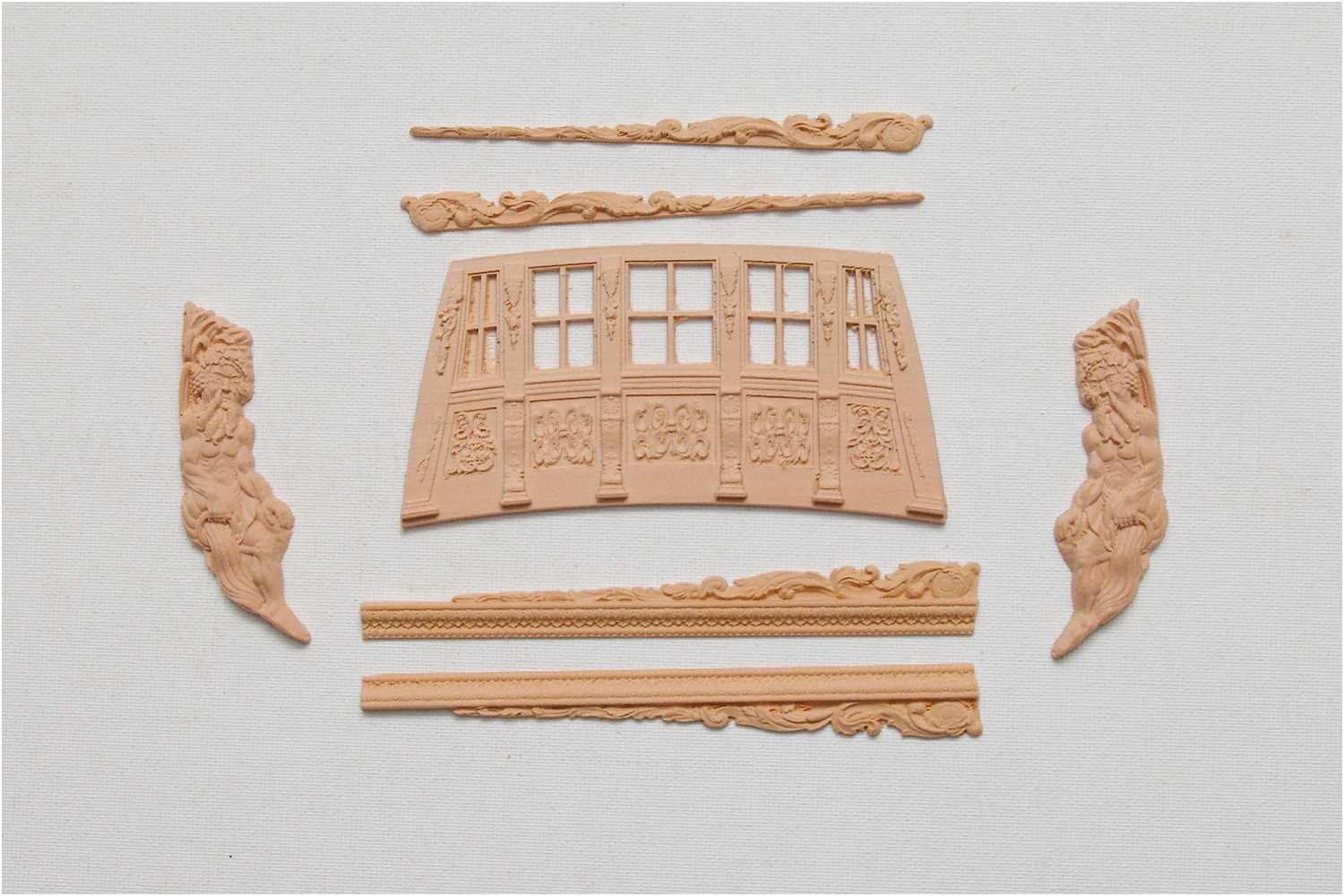

  • Deko für den Oberspiegel
    Deko für den Oberspiegel
  • sortierte Dekore
    sortierte Dekore

Ein Ständerbrettchen inklusive Dekor als Modellstützen sind im Set enthalten. Dieses Teil sieht richtig edel aus.

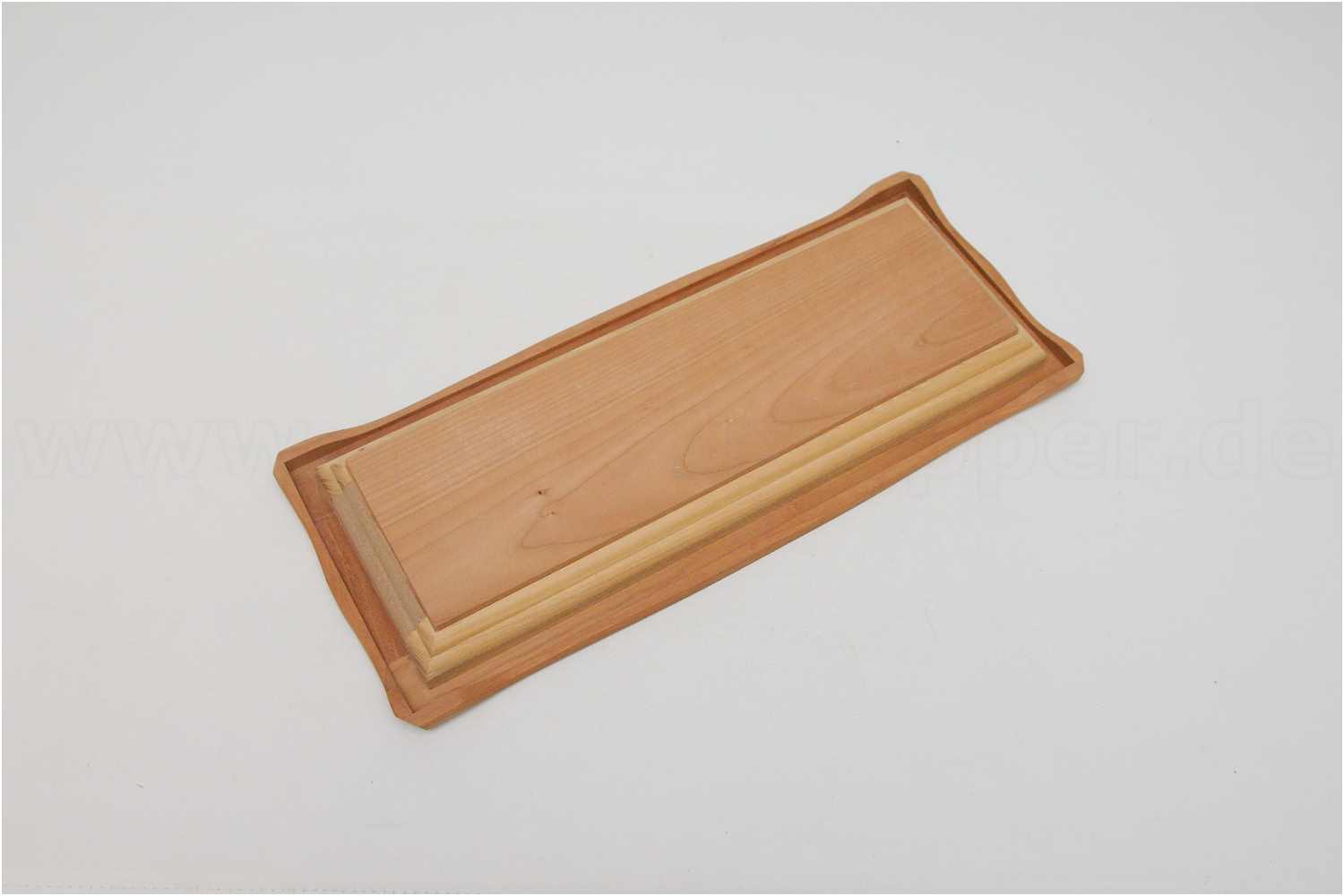

  • Sockelbrett
    Sockelbrett

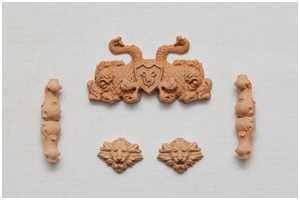

  • Modellstützen
    Modellstützen

Bauunterlagen

  • die Bauanleitung ist in chinesischer Sprache, mit einigen S/W-Bildern
  • 6 A4-Blätter für die Spanteinzelteile und zusätzlicher Seitenriss
  • 3 großformatige Planbögen in englischer Sprache
    • maßstäbliche Drauf- und Seitenansicht
    • maßstäblicher Takelplan mit zusätzlichen Segelschablonen
    • maßstäbliche Zeichnungen von Mast, Stenge, Gaffel, Rahen und Bugspriet
    • maßstäblich 1,4-fach kleinere Querschnittzeichnungen
    • diverse Detailzeichnungen in verschiedenen nicht maßstäblichen Verkleinerungen
      völlig willkürlich in 1:9, 1:7 oder 1:6

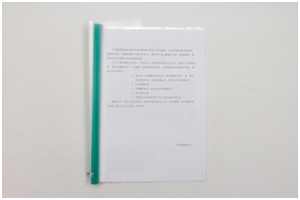

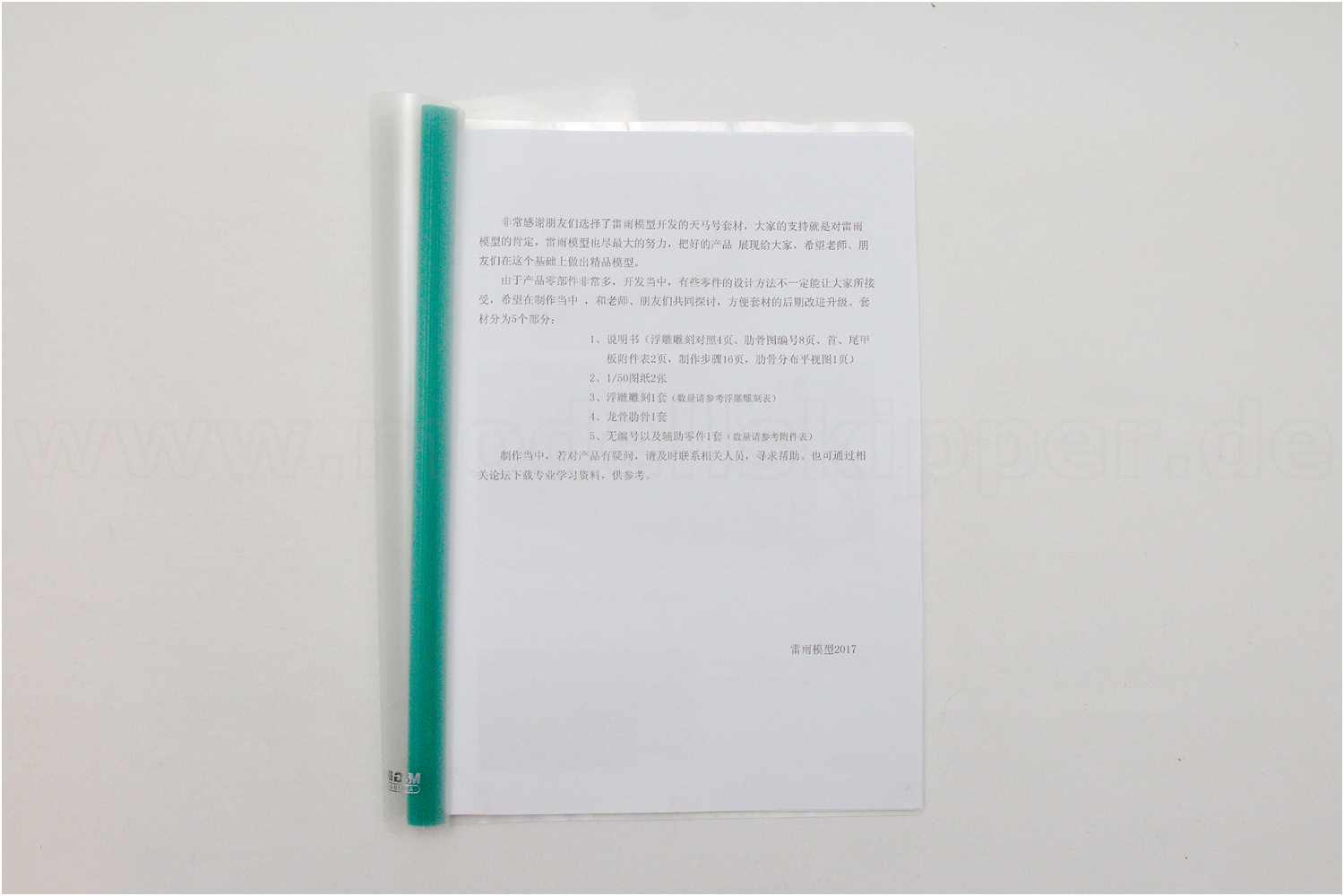

  • Bauunterlagen in chinesischer Sprache
    Bauunterlagen in chinesischer Sprache

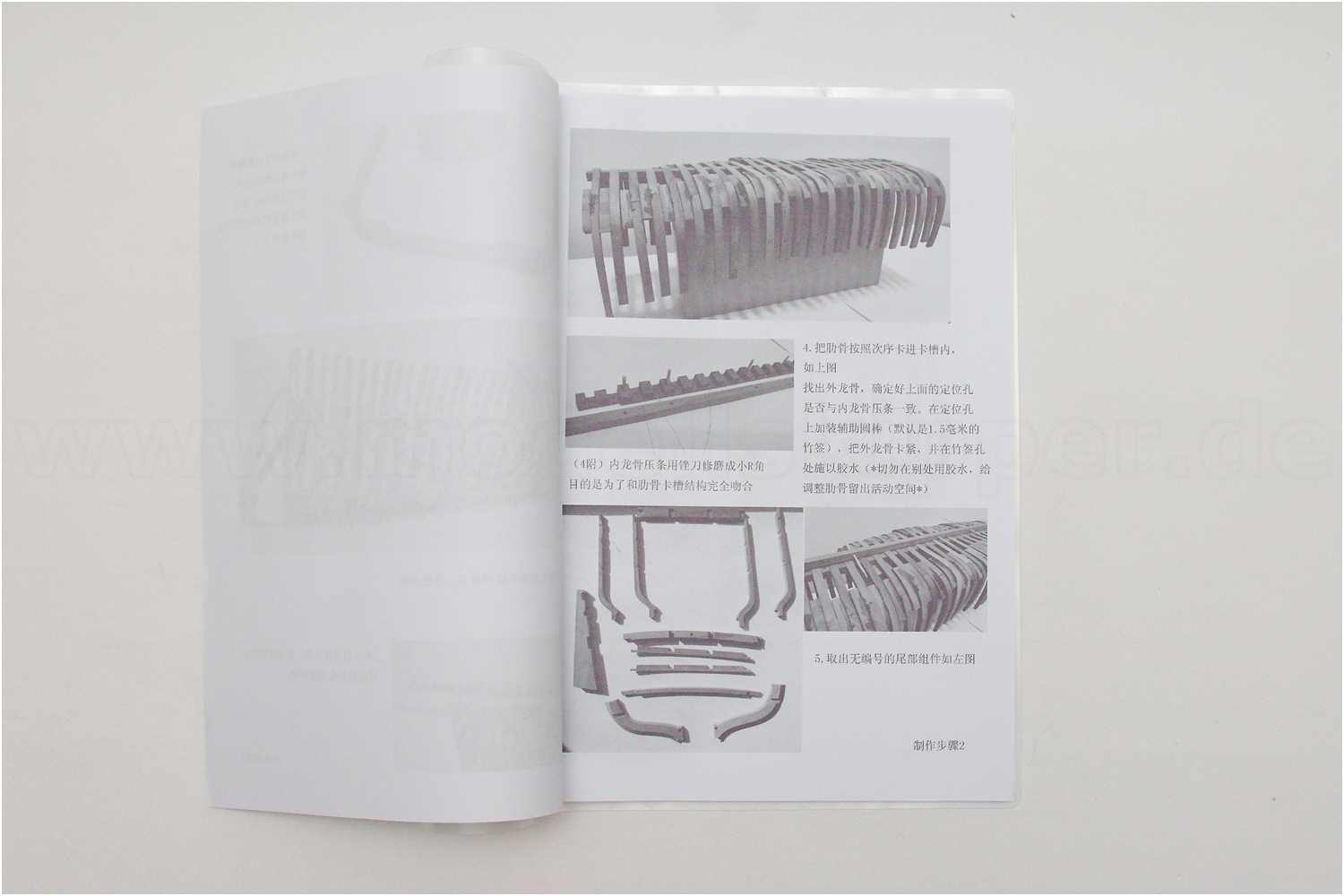

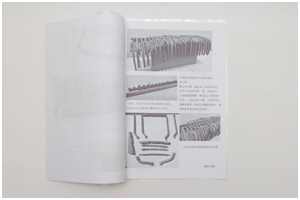

  • einige S/W-Bilder
    einige S/W-Bilder

Erst einmal eigenartig, dass die Anleitung in chinesischer Sprache vorliegt, der Bauplan jedoch in Englisch, wobei ich auf eine Step-by-Step-Anleitung verzichten kann, aber eine englischsprachige Teileliste zum Abgleich mit Plan und Materialsatz hätte ich mir gewünscht.

Die sprachlichen Unterschiede und die unüblichen Detailverkleinerungen erklären sich dadurch, dass der Bauplan eine 1:1 Kopie der Pläne aus JU ist, unvollständig und stümperhaft kopiert. Nachteil dabei ist, dass die Zeichnungen nicht die Pegasus zeigen und abzuwarten ist, inwieweit dies die spätere Bauphasen behindert. Es wird wohl darauf hinauslaufen, dass ich die Pläne von JU vektorisiere und anpasse.

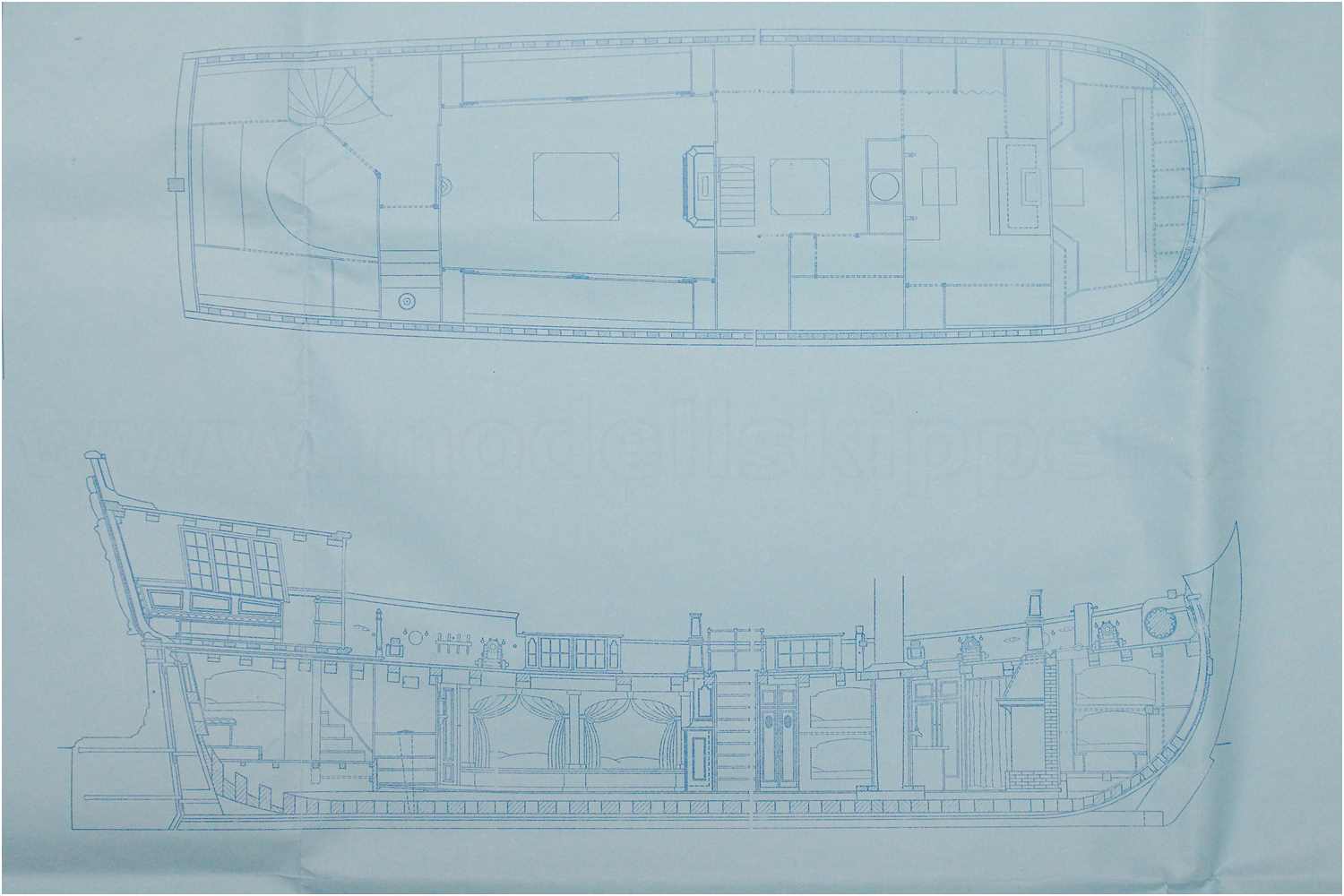

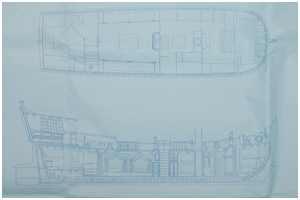

  • falscher Plan...
    falscher Plan...

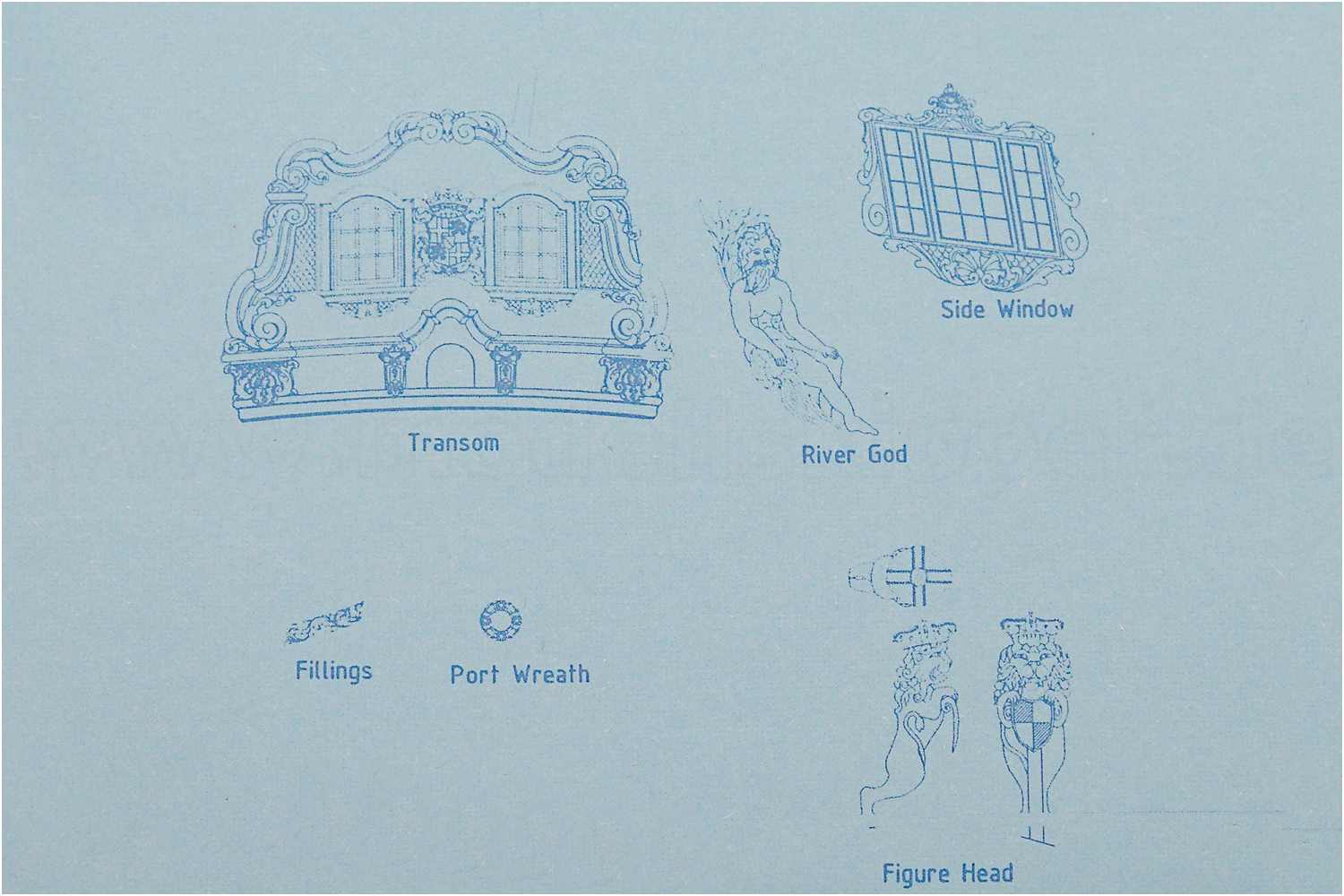

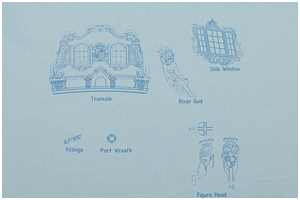

  • ... mit falschen Details
    ... mit falschen Details

CErst einmal etwas ärgerlich, die Spanten müssen aus einzelnen Teilen zusammengesetzt werden, aber leider waren keine Planschablonen im Bauplan enthalten. Diese wurden mir auf Nachfrage zu einem späteren Zeitpunkt als PDF-Datei zugeschickt.

Alternative hätte ich Zeichnungen bei JU genutzt, da hier zumindest ein Riss für 6 Spanten vorhanden, sowie zusätzlich 8 Schnittrisse, die gut zur Herstellung der Schablonen verwendet werden könnten.

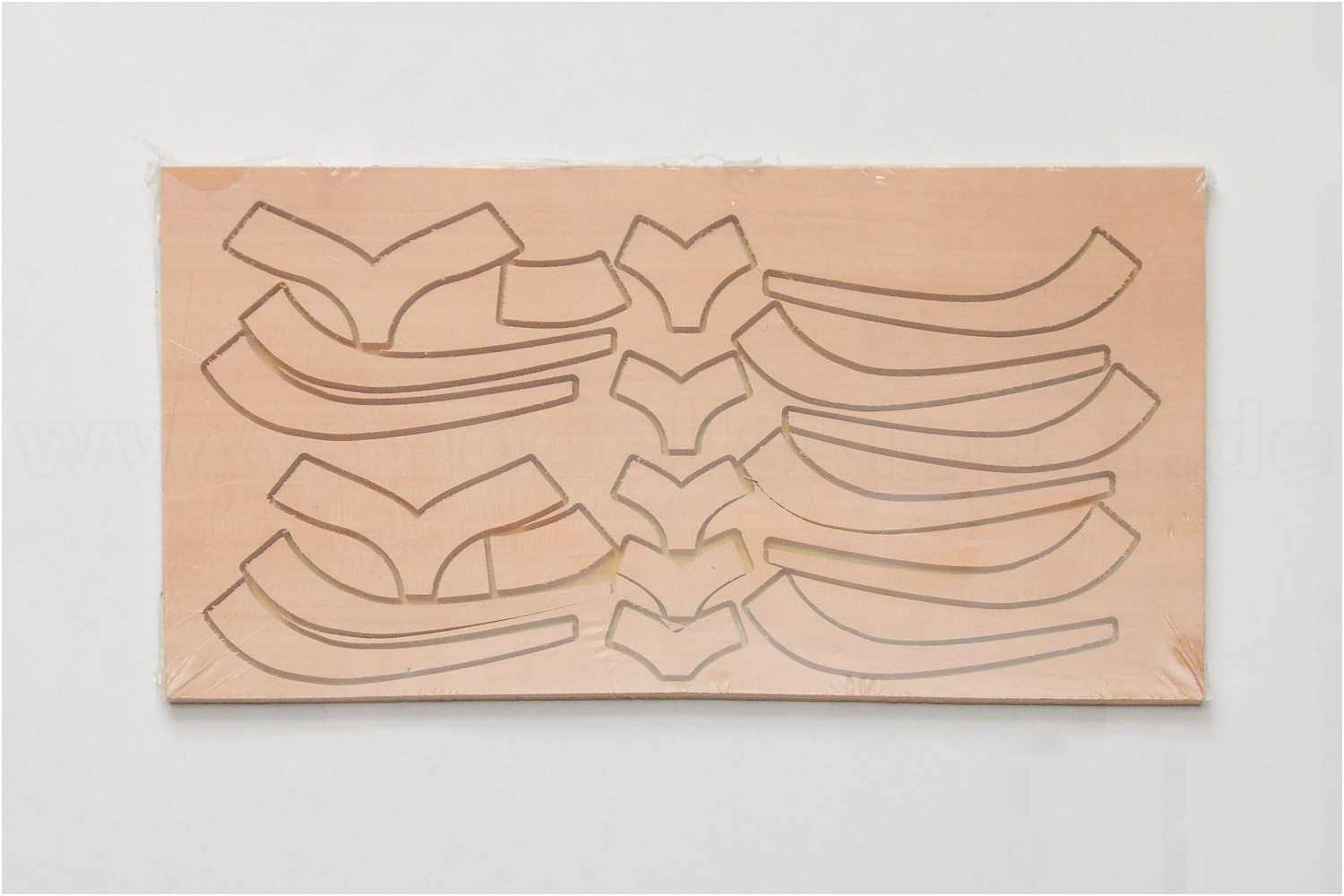

  • Einzelteile der Spanten
    Einzelteile der Spanten

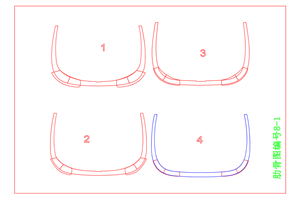

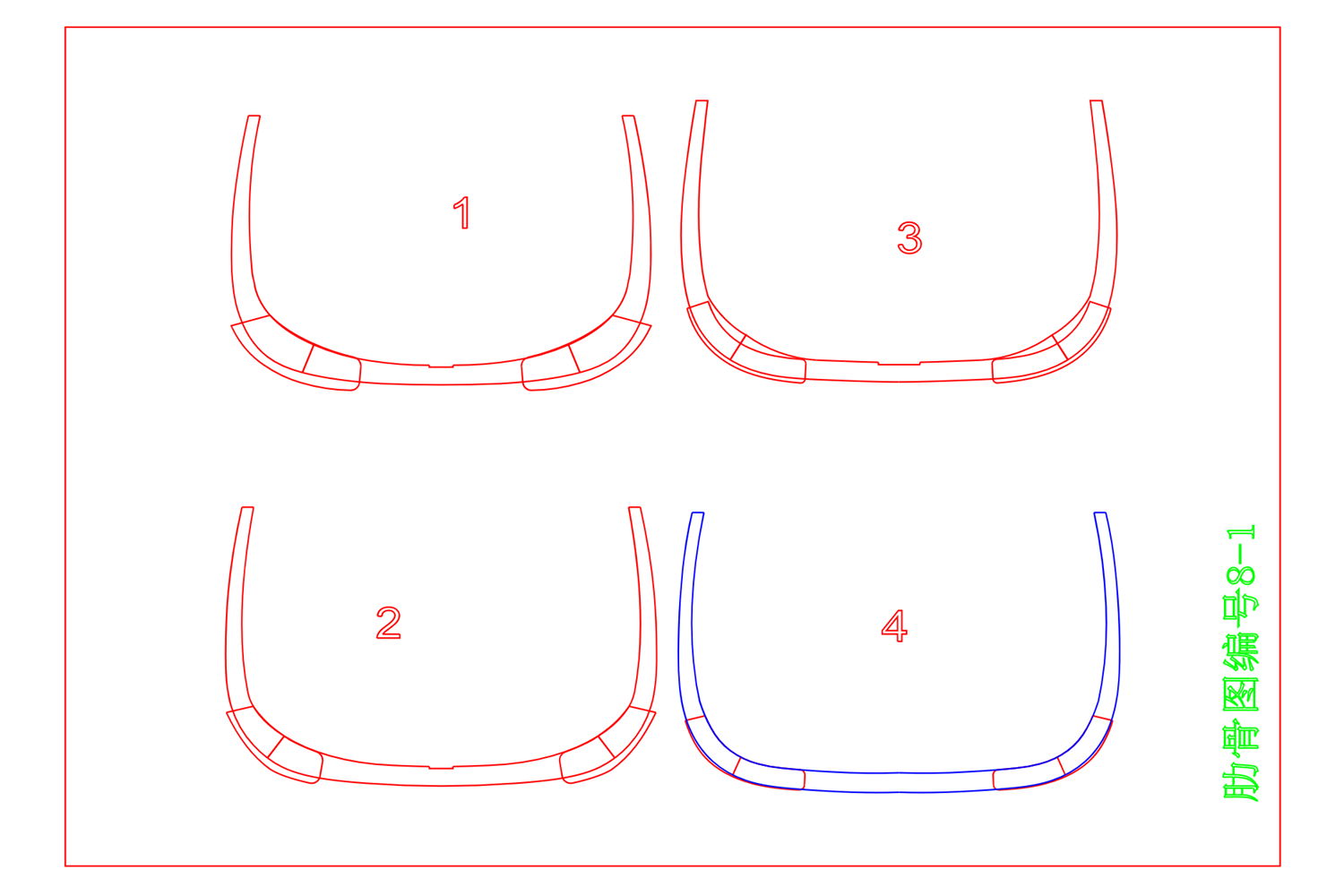

  • Schablonen für die Spantmontage
    Schablonen für die Spantmontage PDF-Datei

Ein weitere Quelle ist SU, da hier genau solche Zeichnungen für die Schablonen enthalten sind, jedoch einige mehr als bei der Pegasus und im Maßstab 1:48, statt der benötigten 1:50.


Wertung

  • sehr gutes CNC-gefertigtes Echtholzdekor
  • alle Holzteile sind einheitlich aus Birnbaumholz gefertigt, es muss jedoch erwähnt werden, dass es verschiedene Bausatz-Varianten gibt, die unter den Bezeichnungen "Wood Carving" und "Pear Wood Carving" angeboten werden
  • gut geeignet zum Bau eines Admiralitätsmodells
  • Ständerbrettchen mit Schmuckdekor beiliegend
  • alle Teile gefräst ohne laserschnittbedingte Verbrennung der Bauteile

Wie erwähnt, es ist kein Bausatz in diesem Sinne, dafür fehlen im Lieferumfang:

  • Beschlagteile, wie Kanonen und Anker
  • Blöcke und Juffern
  • diverse Messingbeschlagteile, wie z.B. Ringe und Augbolzen
  • Takelgarne und Segeltuch (notwendige Takelgarne stelle ich mir selber her)
  • möchte man das Modell als sog. Admiralitätsmodell realisieren, so wie vom Hersteller und nach Plan vorgesehen, fehlt das Baumaterial für eine mögliche Detaillierung des Innenbereiches und Pavillons, der Schotten, Türen, Kojen, Kamine und Aufenthaltsräume

Probleme

  • für die Beplankung von Rumpf und Deck sind nur Leisten mit den Abmessung 5x2 m beigelegt, diesen reichen jedoch nicht für eine komplette Beplankung von Rumpf und Deck
  • stärkere Berghölzer müssen aus eigenen Beständen aufgefüllt werden
  • kein Material für einen Innenausbau
  • keine Spantschablonen und kein Hellingbrett zum Ausrichten der Spanten
  • Beschreibung nur in chinesischer Sprache
  • keine Teileliste, die Beilageblätter mit schematisch gezeichneten Dekorelementen können nicht immer eindeutig zugeordnet werden
  • keine Informationen in Anleitung oder Plan zur Positionierung des Dekors, nur durch zusätzliche Bildrecherche von Bauberichten anderer Modellbauer
  • eine Tüte mit in Form gefrästen Holzteilen, für Steven, Ruder und Heckkonstruktion, weitere können schlecht zugeordnet werden
  • Messingätzteile nur für Ruder und Seitenschwertern
  • ein wenig schade, dass lediglich die Seitenschwerter mit Verzierungen gestaltet werden können, für die Ruder liegt kein Dekor bei

Bauplan und weitere Unterlagen

  • Details im Bauplan sind nicht in einheitlichem Maßstab gezeichnet, in unterschiedlichen Verkleinerungen zum Modellmaßstab
  • wie festgestellt wurde, ist der Bauplan eine unvollständige 1:1 Kopie der Pläne aus JU und zeigt nicht die Pegasus; Dekor, Deckseinrichtung und Galion unterscheiden sich
  • der Plan muss z.B. mit Inkscape vektorisiert und selbst angepasst werden
  • Informationen zur Positionierung/Anbringung des Dekors fehlen komplett
  • es fehlt eine aussagekräftige Bildersammlung, wie sie z.B. im Bausatz der Schaluppe desselben Hersteller beigefügt ist
  • es konnte jedoch im Netz eine aussagekräftige Bilderserie und Bilder eines Bauberichtes gefunden werden

Kosten

  • inklusive Zoll und Steuern in Hinsicht falscher und unvollständiger Planunterlagen ist das Set sehr teuer, durch die ausgezeichneten Dekorelemente im Vergleich aber nicht überteuert
  • sonst übliche Beschlagteile fehlen komplett, darauf wird zwar auf der Internetseite des Herstellers hingewiesen, allerdings fallen dann bei voller Ausrüstung des Modells weitere Kosten an
  • weitere Kosten müssen ebenfalls einkalkuliert werden, wenn Rumpf und Deck eine komplette Beplankung erhalten sollen und das Modell aufgetakelt mit Segel gezeigt werden soll
  • soll ein Admiralitätsmodell realisiert werden, hätte ich mir in dieser Preisklasse ausreichend Bauholz für eben den Innenausbau erwartet, dieses muss aber mit eigenen Beständen komplettiert oder zugekauft werden
  • auf Grund der schlechten Ausführung des Bauplans wird empfohlen, sich JU zu besorgen, auch das ist ist dann mit weiteren Zusatzkosten verbunden

abschließende Hinweise


Fazit

  • anspruchsvolles und hohes Modellbaulevel
  • nicht für Einsteiger geeignet
  • auf das kleine Bündel Leisten kann verzichtet werden, man wird sowieso auf eigene Reserven zurückgreifen müssen
  • verabschiedet man sich dann noch von der Vorstellung eines sonst marktüblichen Bausatzes, erhält man einen sehr guten Materialsatz mit ausgezeichnetem Inhalt
  • exakt gefräste Spantteile ersparen einiges an Sägearbeiten und mit dem Echtholzdekor lässt sich ein sehr repräsentatives Modell erstellen
  • vorzugsweise in POF als Admiralitätsmodell
  • wegen der unvollständigen und fehlerhaften Pläne habe ich noch einmal den Hersteller des Sets angeschrieben, der mir die fehlende Schlablonen als PDF-Datei zugeschickt hat
