Das Schanzkleid auf der Back ist noch im Rohzustand. Was man sieht, sind nicht die Geländerstützen, sondern nur die Füll- und Abstandshölzer für die innere Wegerung, die im nächsten Arbeitsschritt noch gekürzt und verschliffen werden. Die Hölzer wurden so eingesetzt, dass in den Zwischenräumen dann die Geländerstützen eingesetzt werden können und Halt haben. Leider habe ich das im Eifer des Gefechts an den hinteren Bordwänden vergessen.

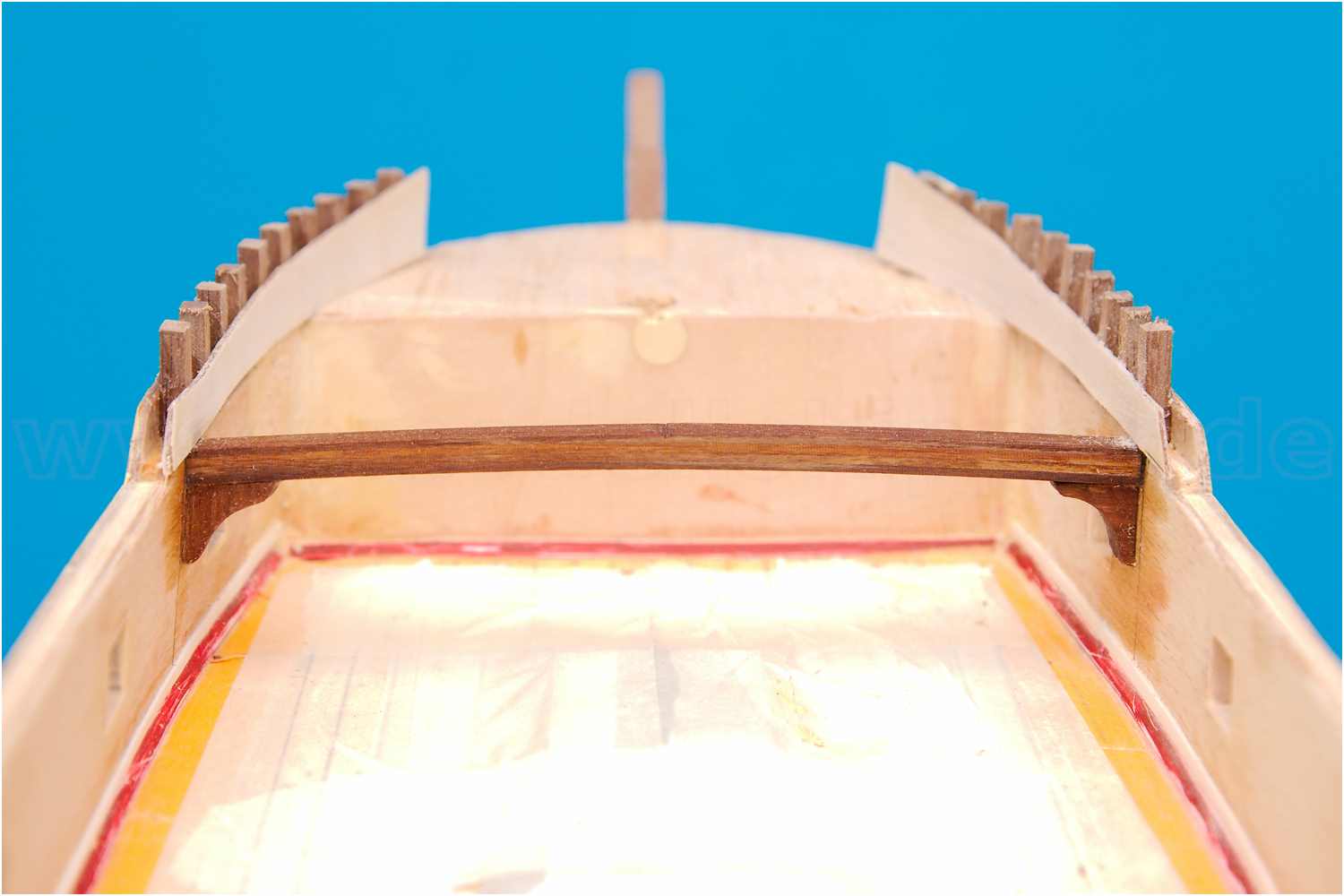

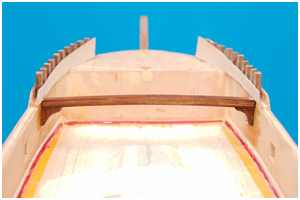

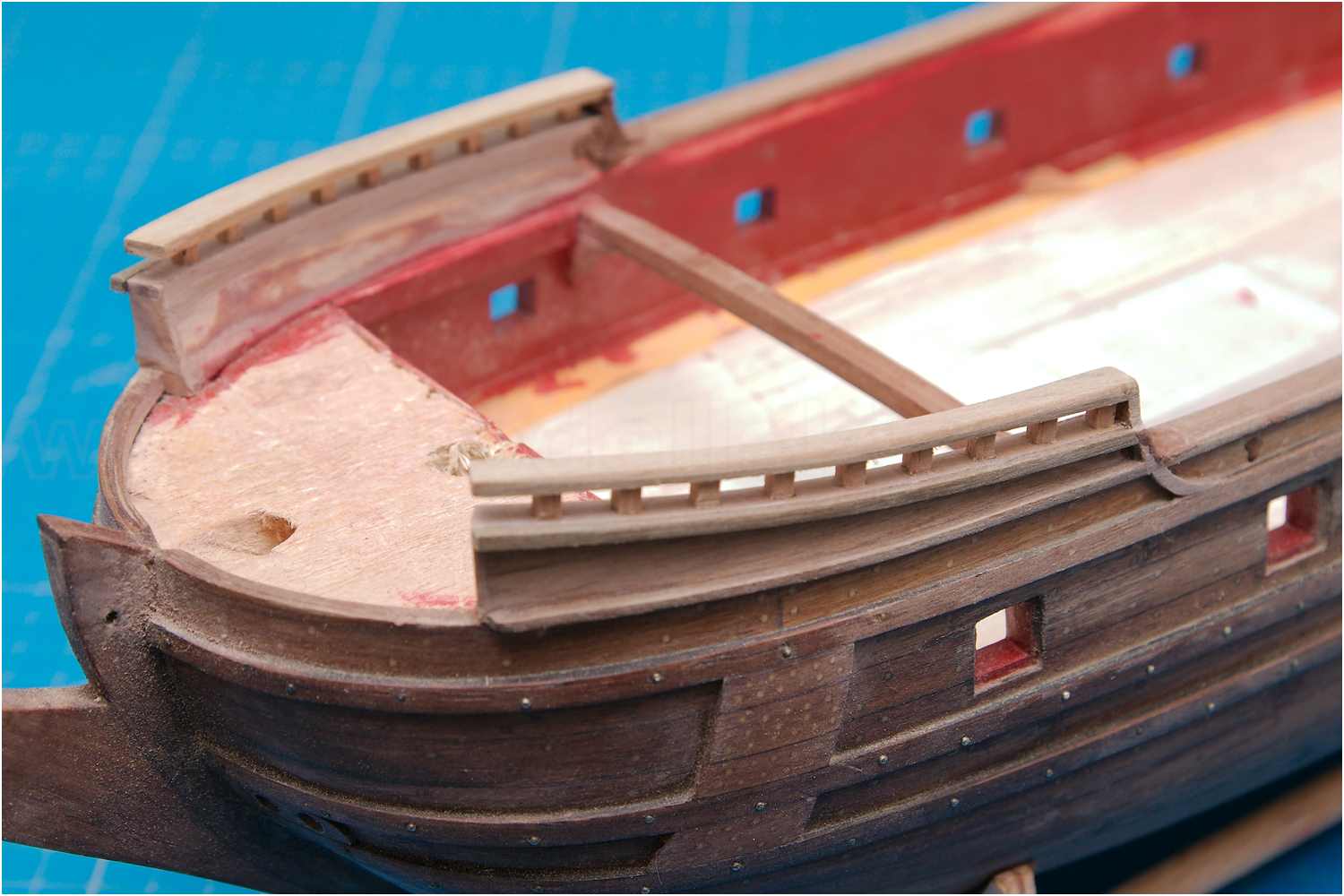

  • Abstandshölzer am Schanzkleid der Back zum Verkleben der Wegerung
  • die Abstandshölzer der Back sind auf Maß gekürzt

Bei der Beplankung der Back wurde ebenso wie bei den anderen Decks verfahren.

Die Mastleibung und der Durchbruch für den Bugspriet wurde angefertigt, sowie die Gräting, die erst einmal nur provisorisch auf das Deck gelegt wurde, um die Position der Decksbalken festlegen und die korrekten Löcher der Dübel bohren zu können.

Dieses Deck ist noch nicht verklebt und kann immer noch entfernt werden, um die beiden Kanonen sowie die Ankerbeting in diesem verdeckten Bereich besser einbauen zu können.

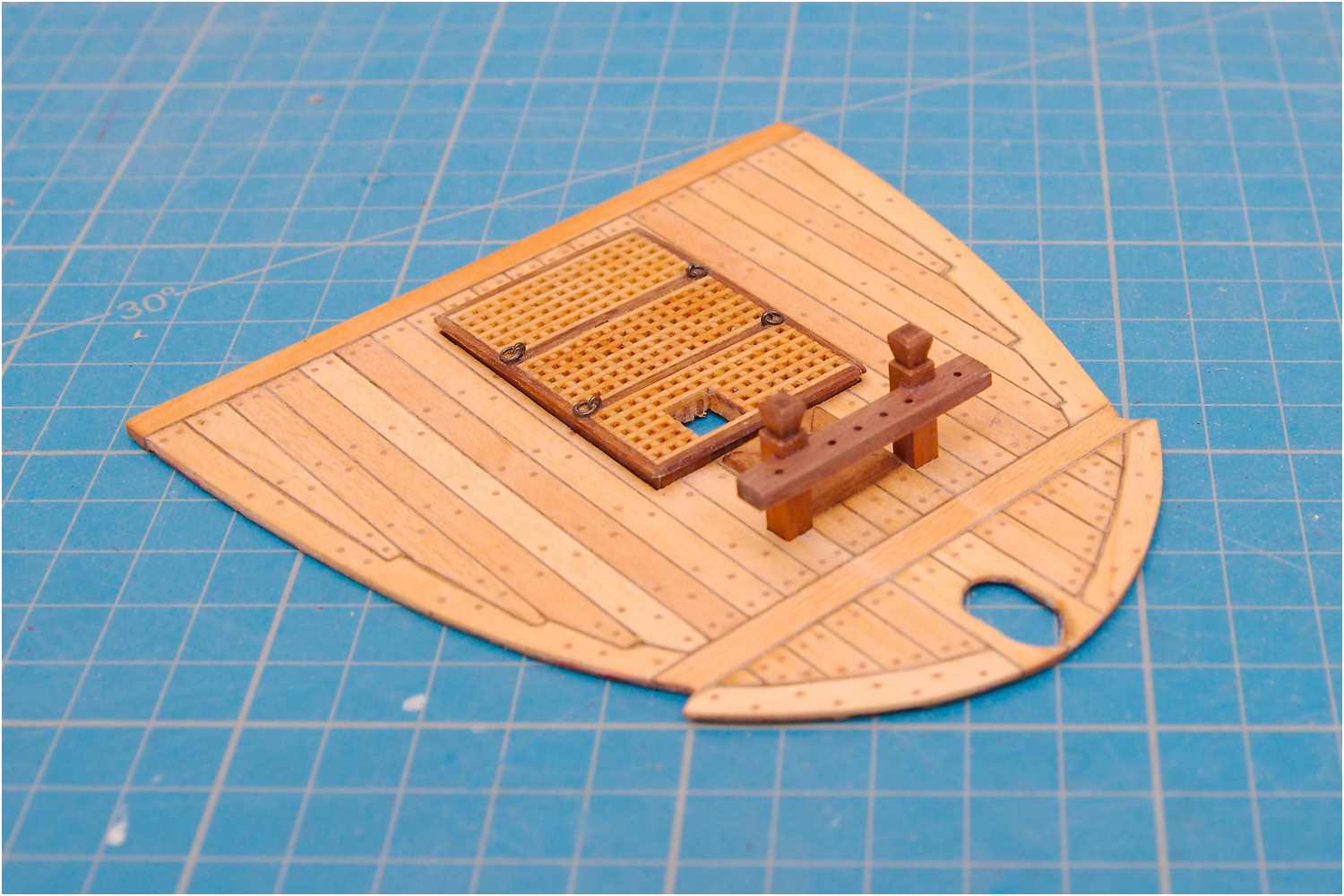

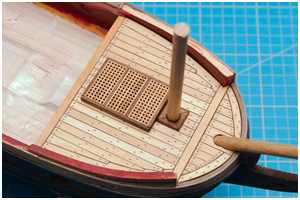

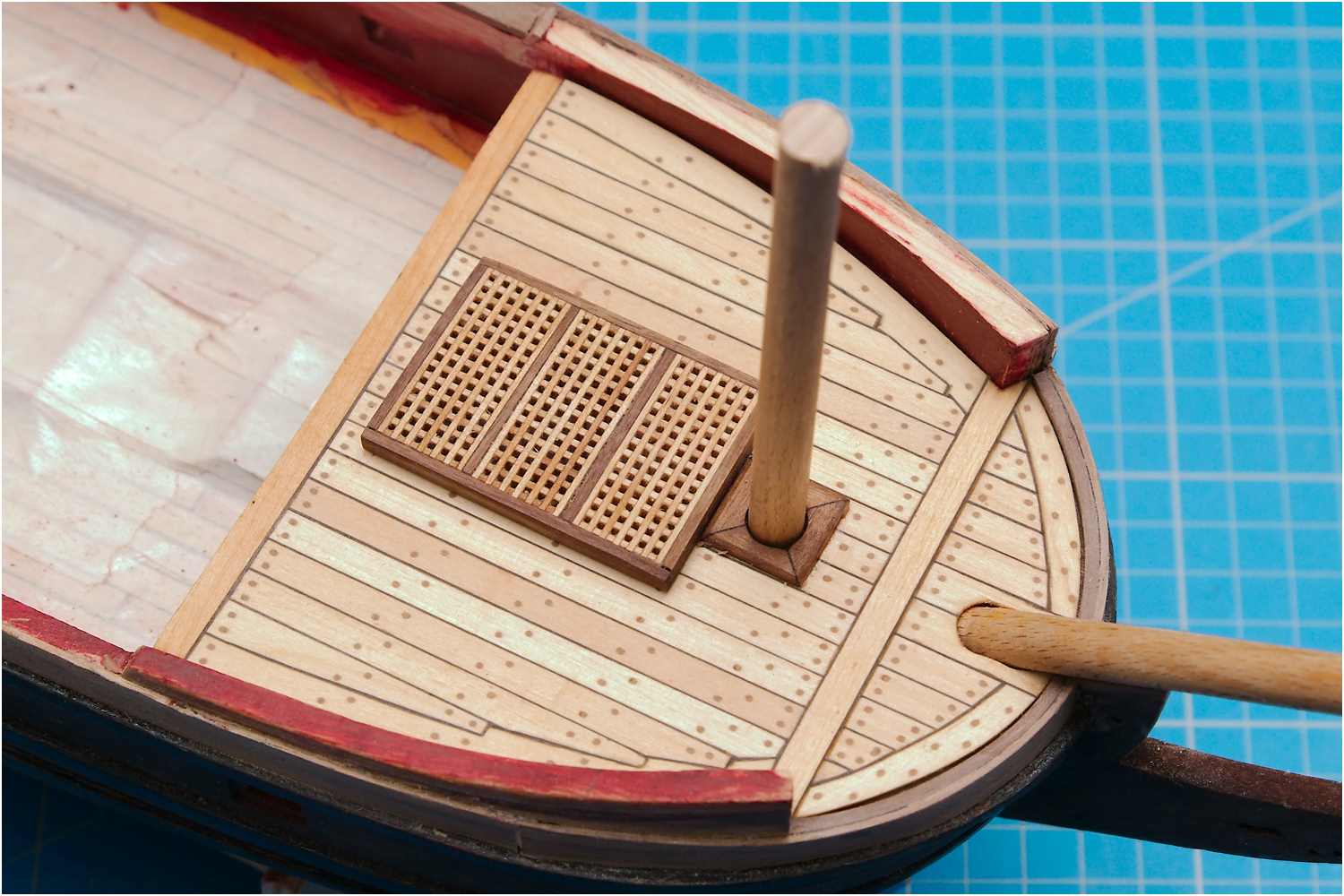

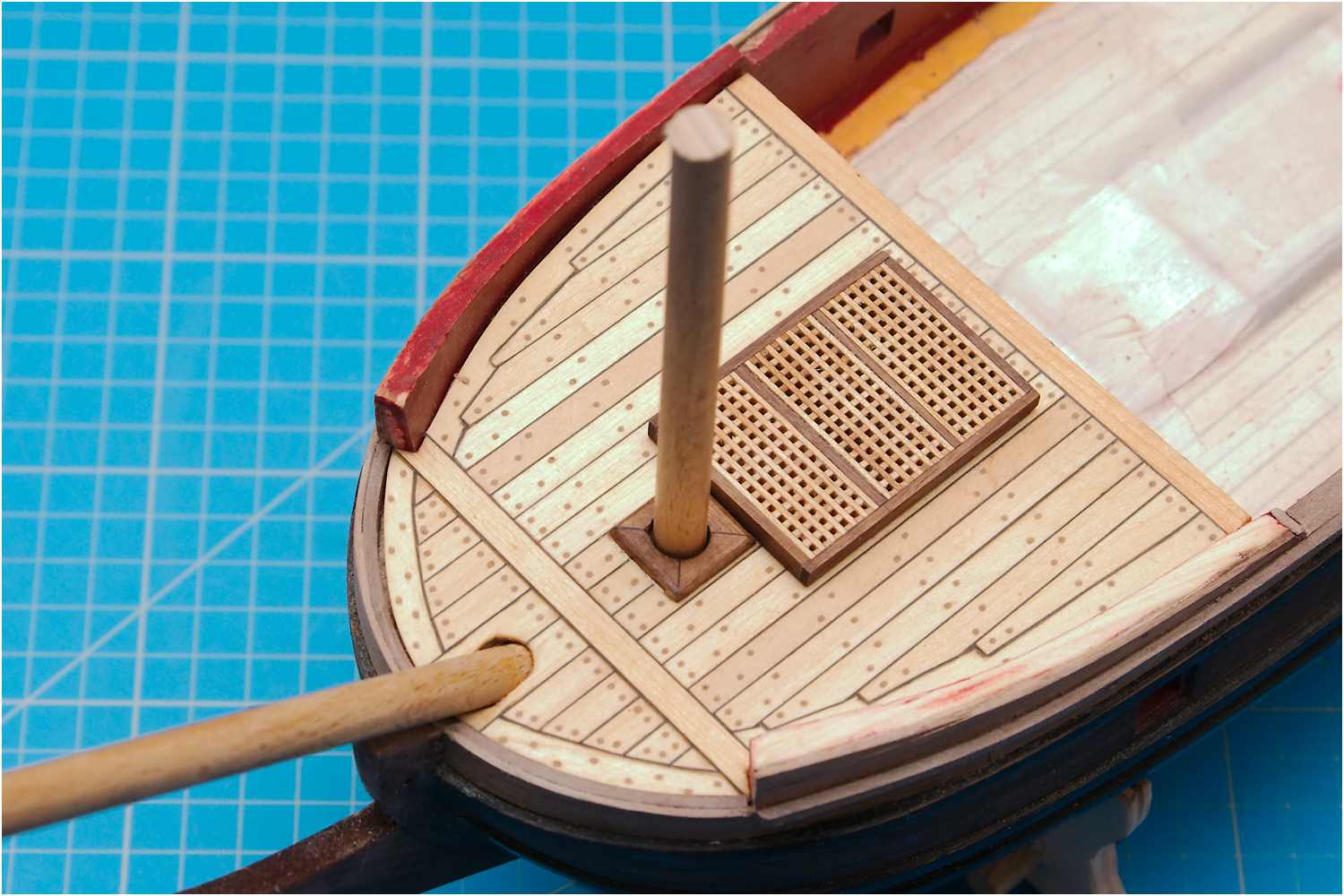

  • die Back ist beplankt, die Gräting provisorisch aufs Deck gelegt

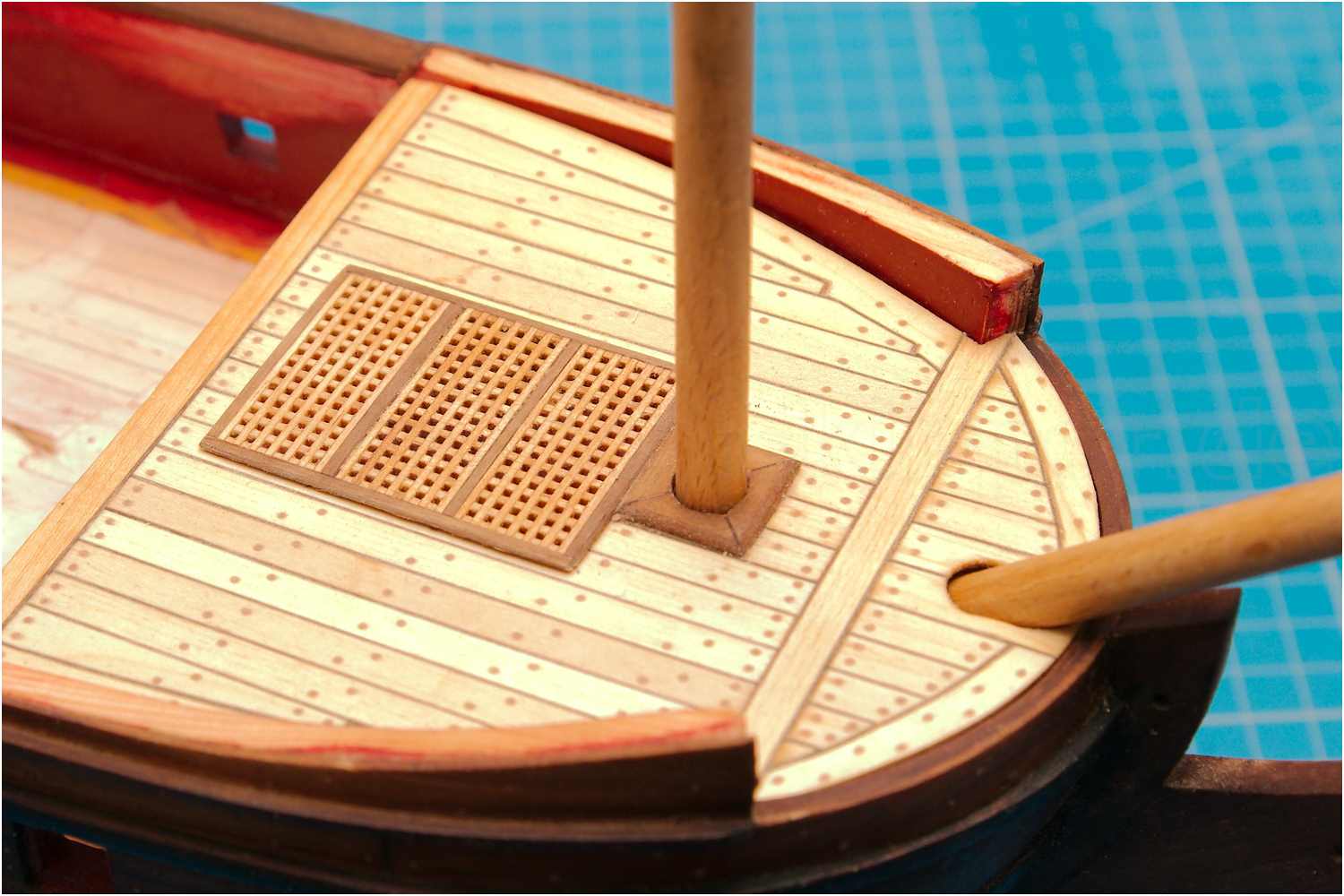

  • Mastleibung und Durchbruch des Bugspriets

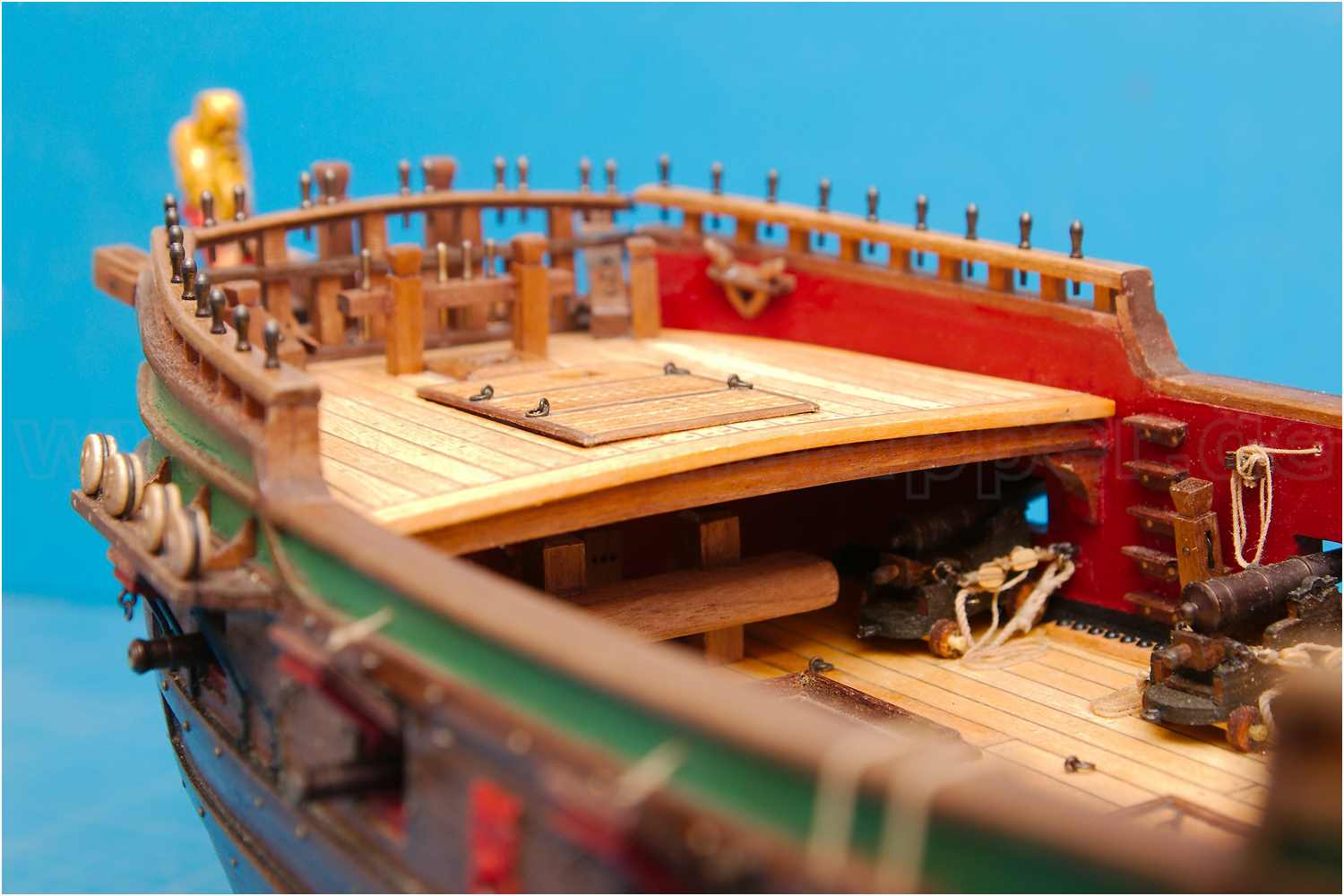

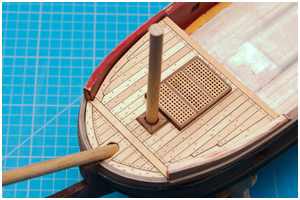

  • das Deck ist noch nicht endgültig verklebt und kann für weitere Arbeiten abgenommen werden

spätere Ausbaustufen und Detaillierung der Back


die Gräting

Die Decksöffnung ist ausgearbeitet und an der Gräting ein Absatz zum Einsetzen in das Deck gefräst, das Gatt für das Kardeel der Strecktalje des späteren Fockfalls eingearbeitet sowie mit ein paar Ringbolzen detailliert.

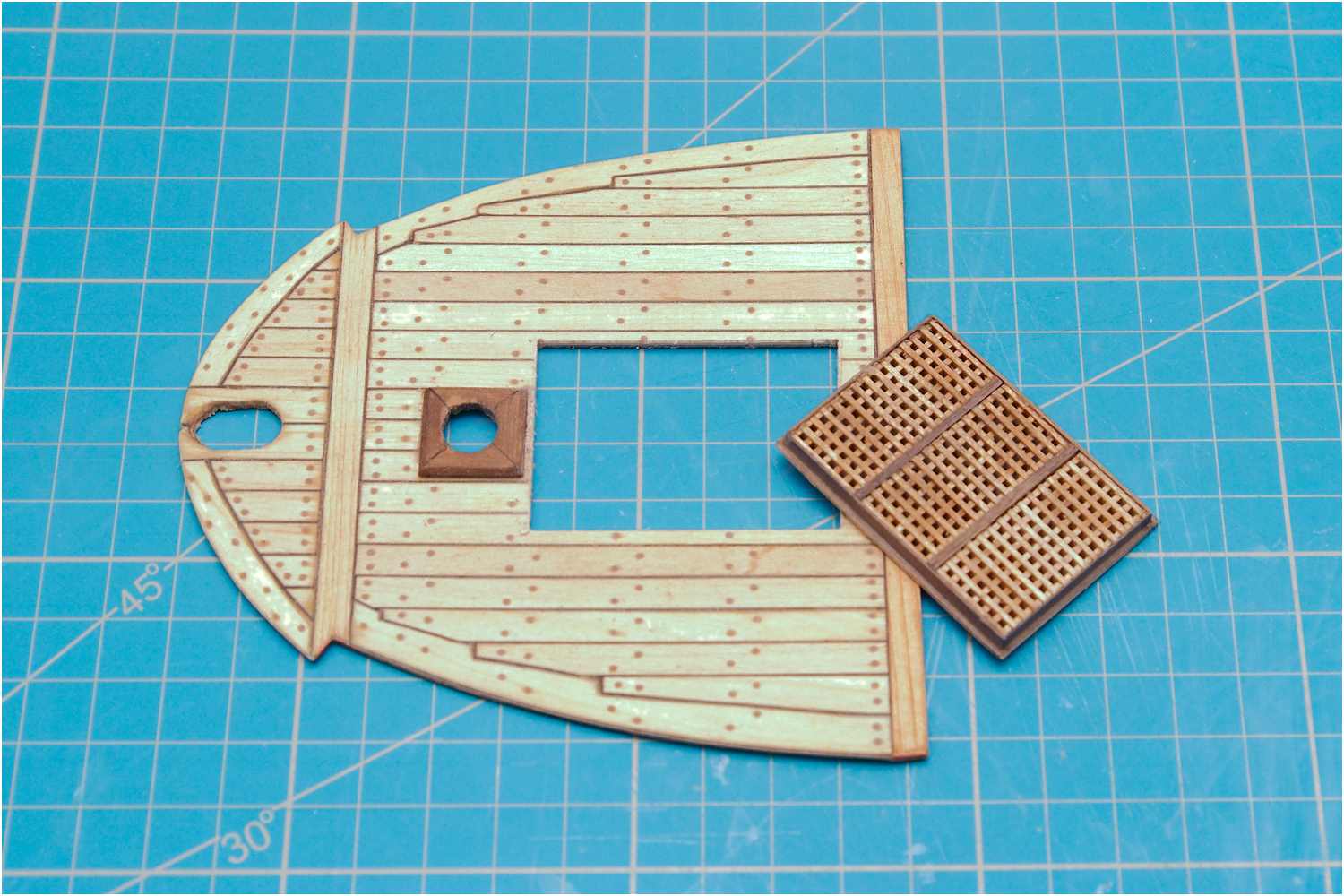

  • Decksöffnung für die Gräting ist ausgefräst
  • Gräting ins Deck eingepasst

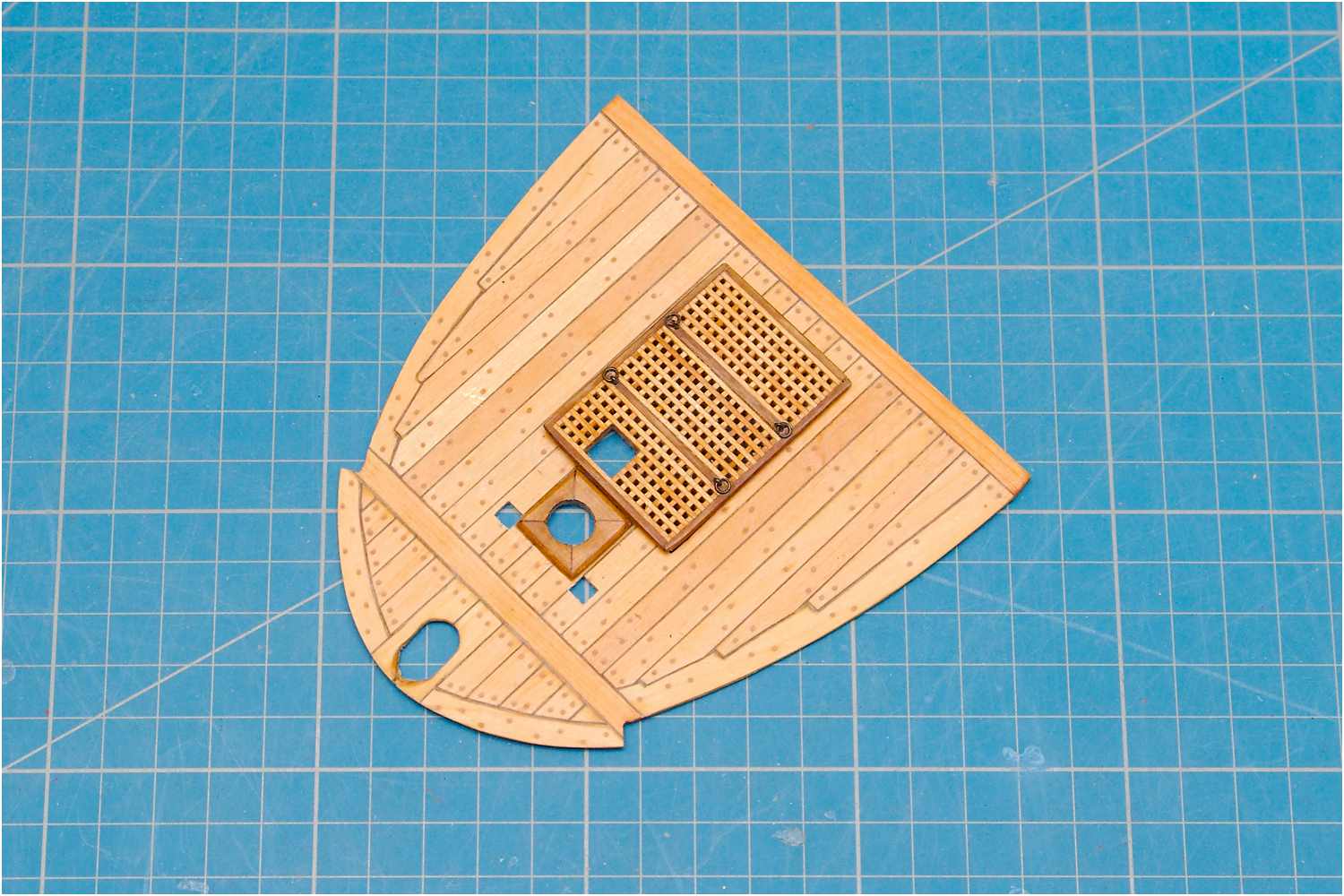

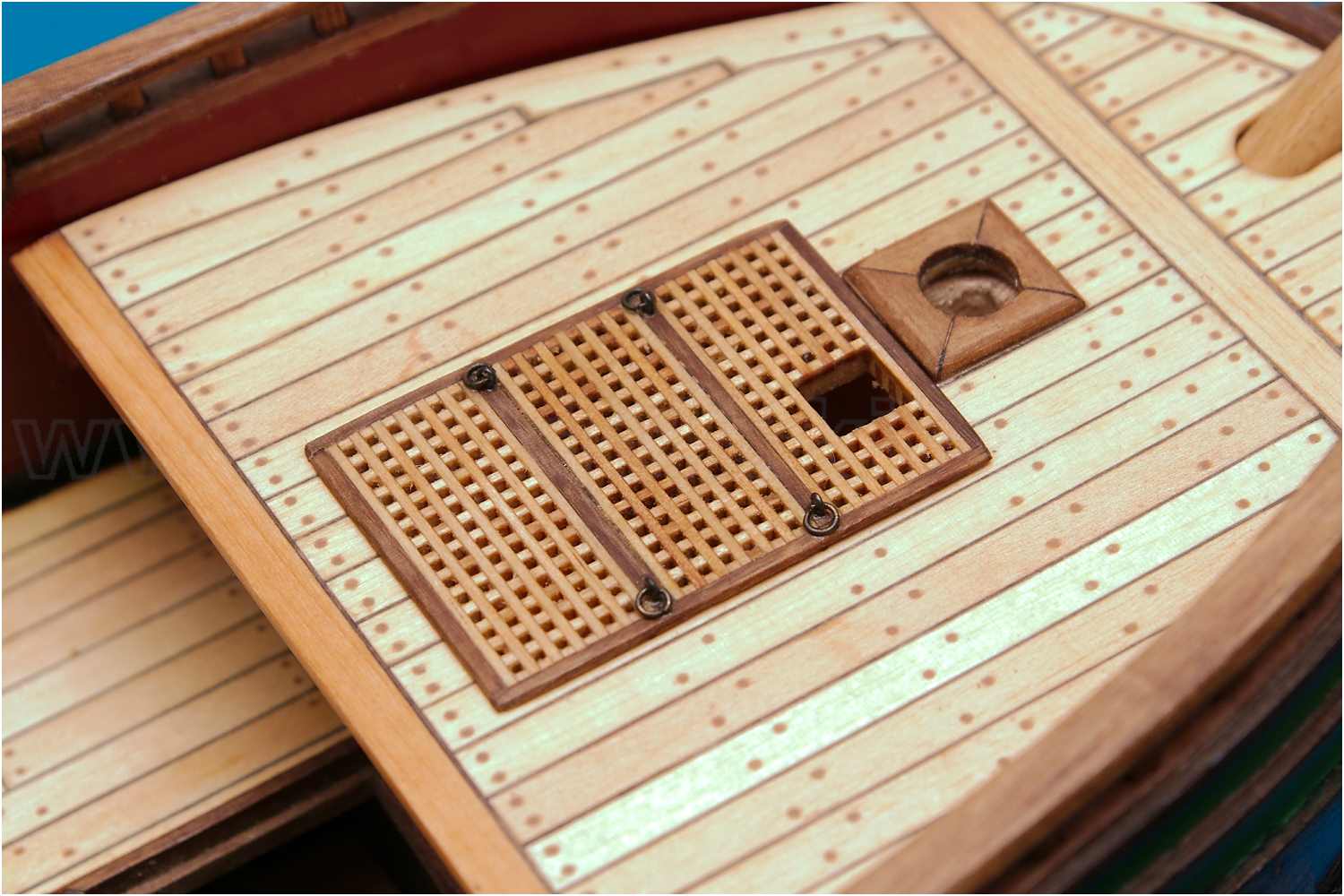

  • Ringbolzen angebracht und das Gatt für das Fockfall eingearbeitet

die Reling

Gegenüber der geraden Reling an den achteren Aufbauten musste die Reling an der Back in einer Krümmung realisiert werden.

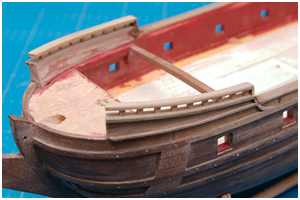

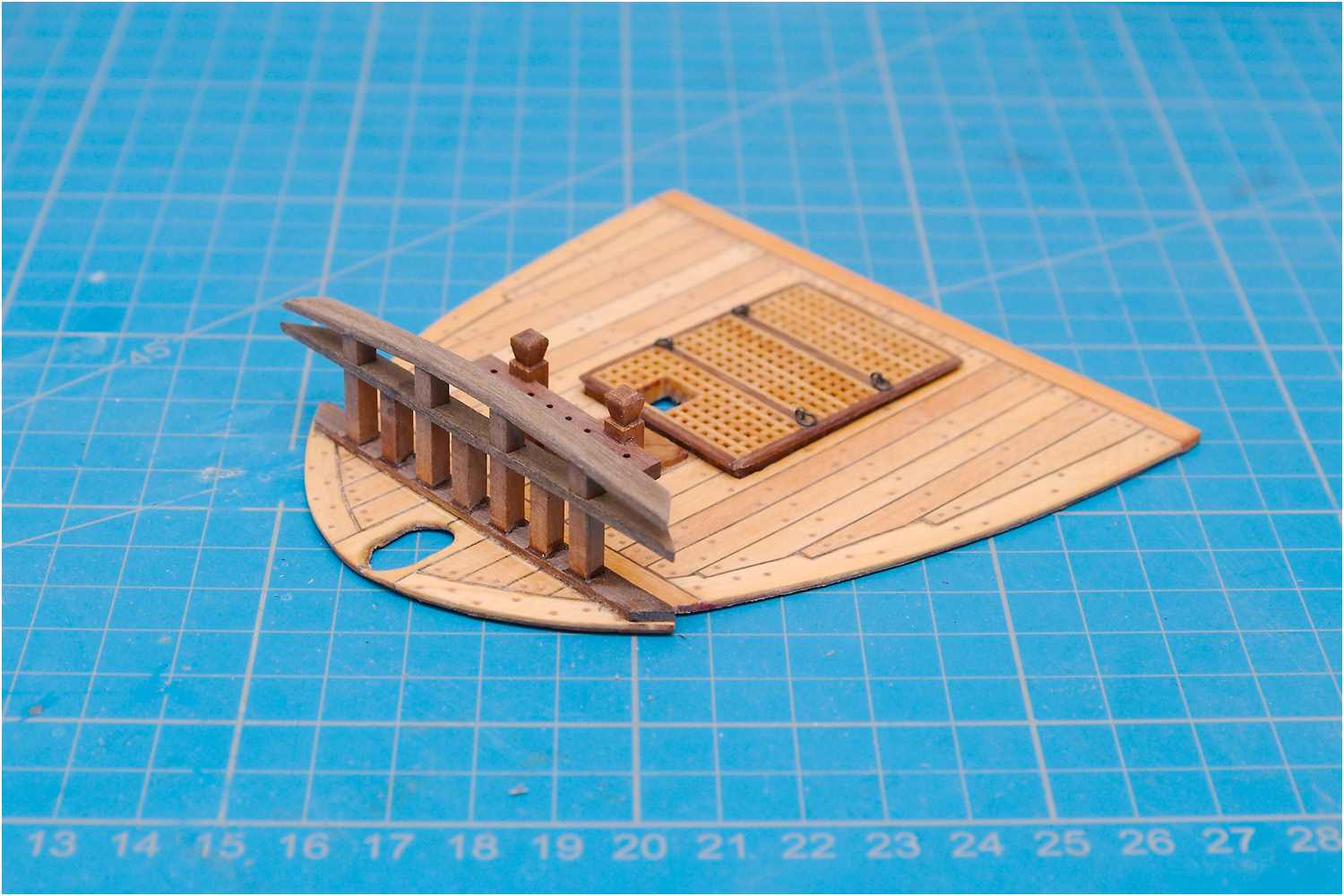

  • die Reling auf der Back
  • fertige Reling auf der Back

Am gekrümmten Handlauf wurden die Löcher für die Belegnägel mit einer Bohrschablone realisiert.

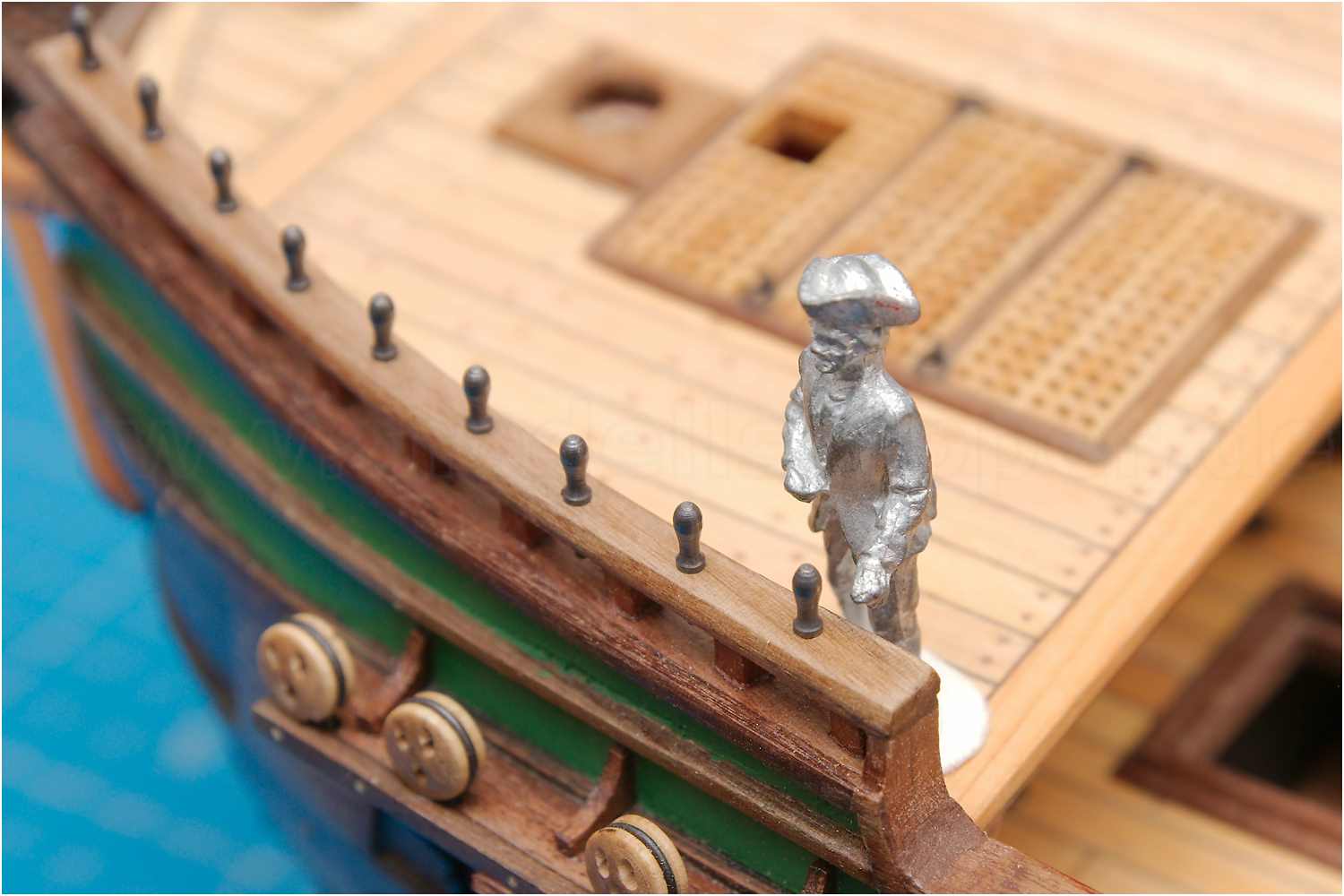

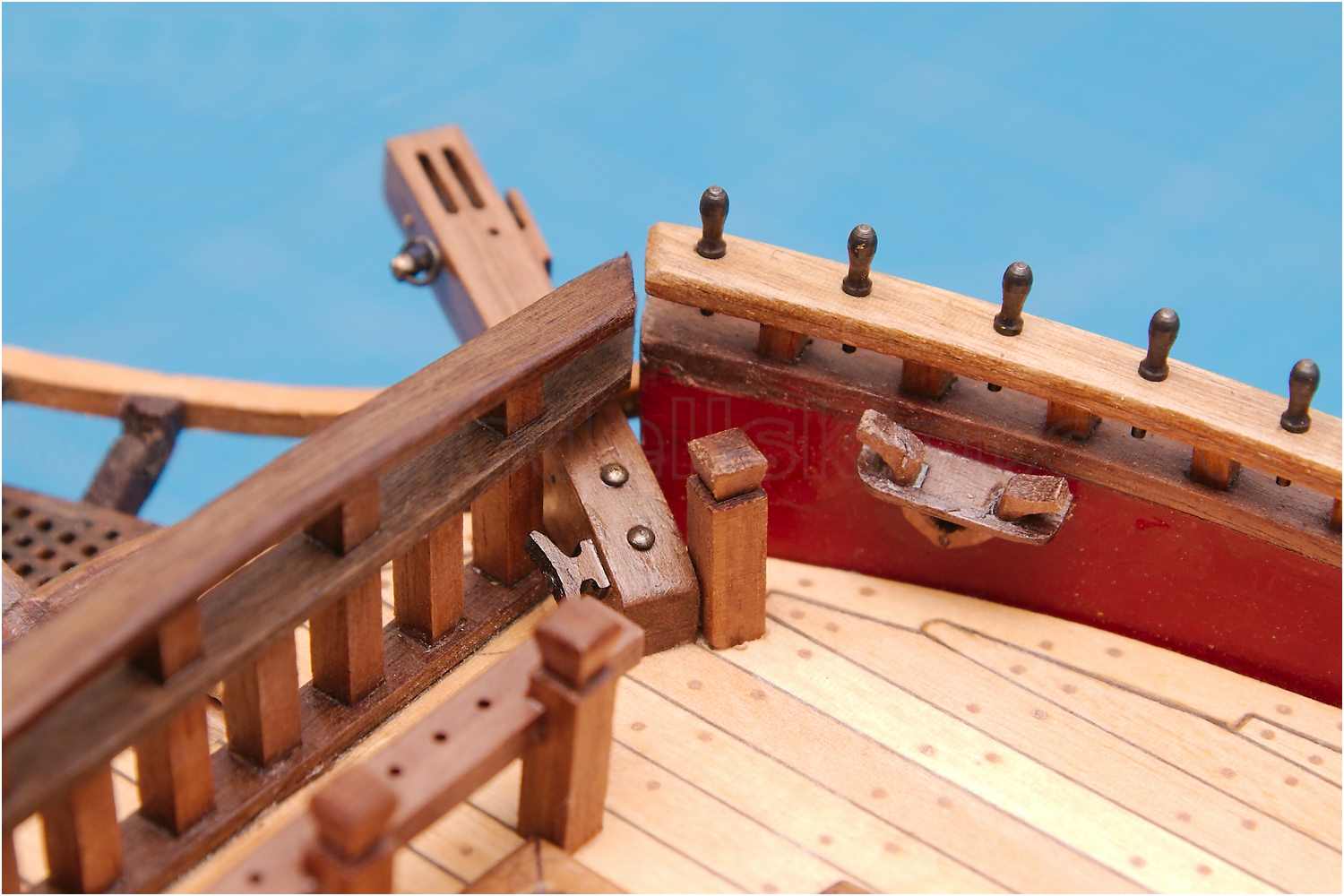

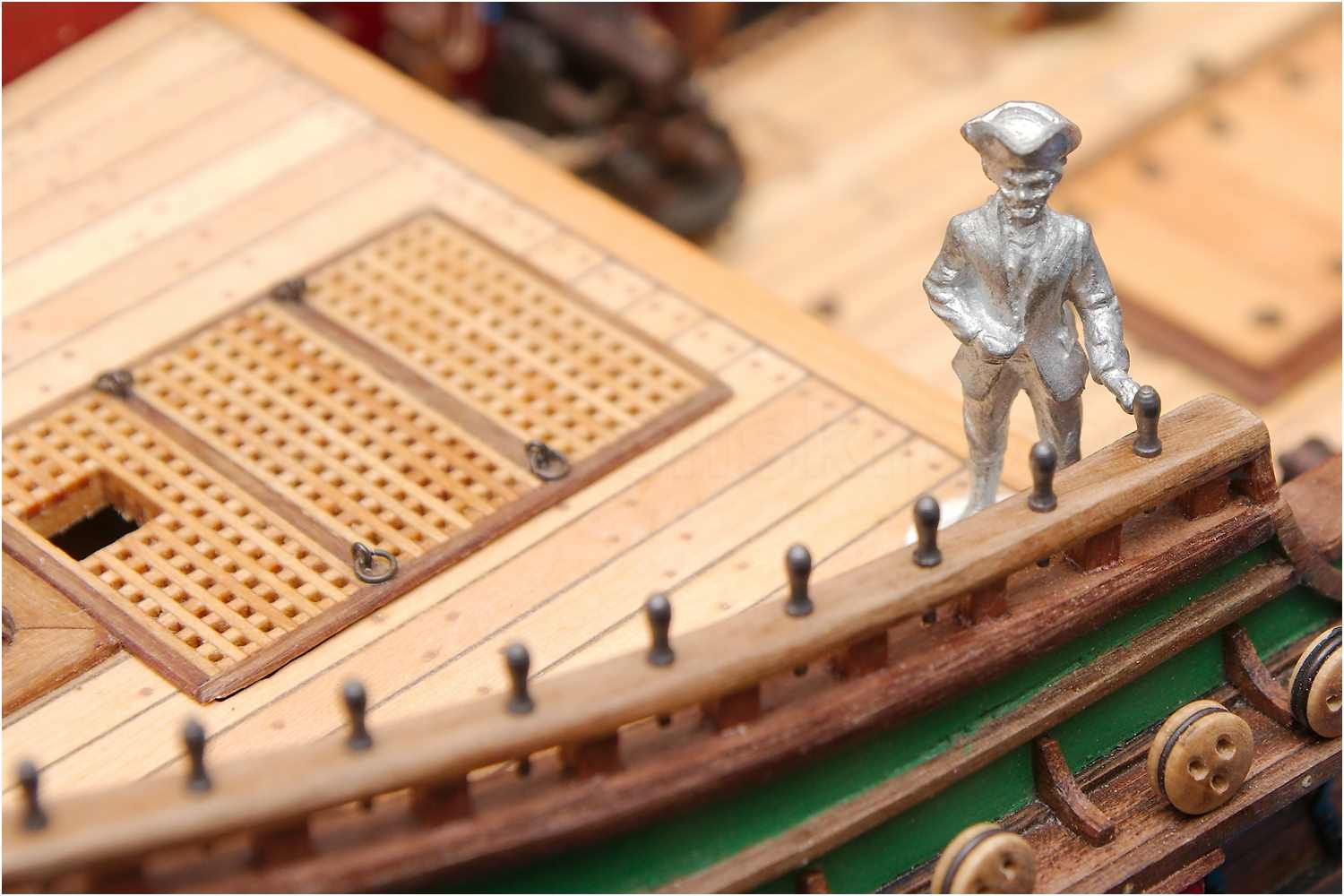

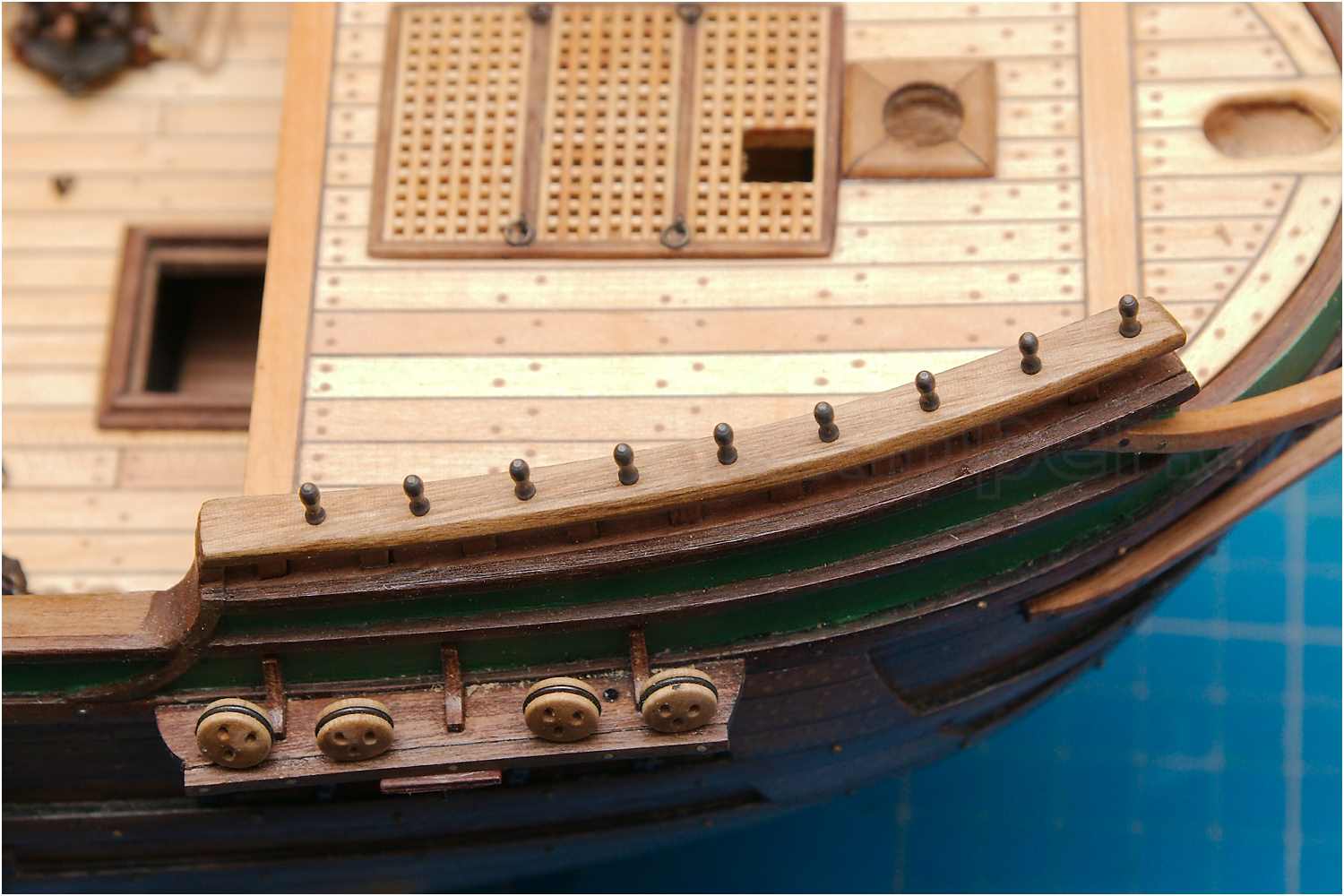

  • Belegnägel an der Back
  • Belegnägel an der Back
  • Belegnägel an der Back

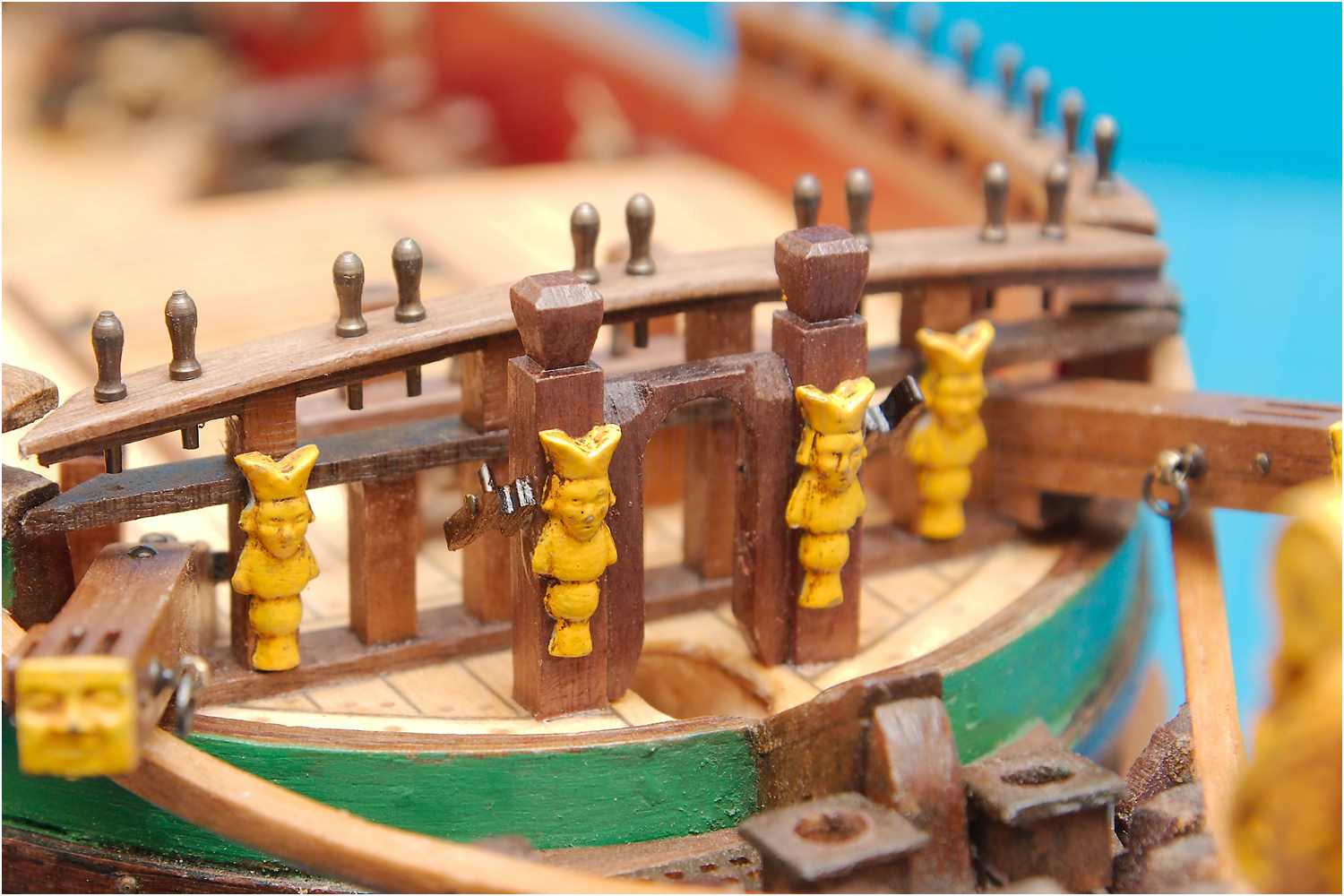

die Mastbeting am Fockmast

  • Stützen und Geduld der Fockbeting
    Stützen und Geduld der Fockbeting
  • Aufnahme für die Betinge ins Deck eingearbeitet
    Aufnahme für die Betinge ins Deck eingearbeitet

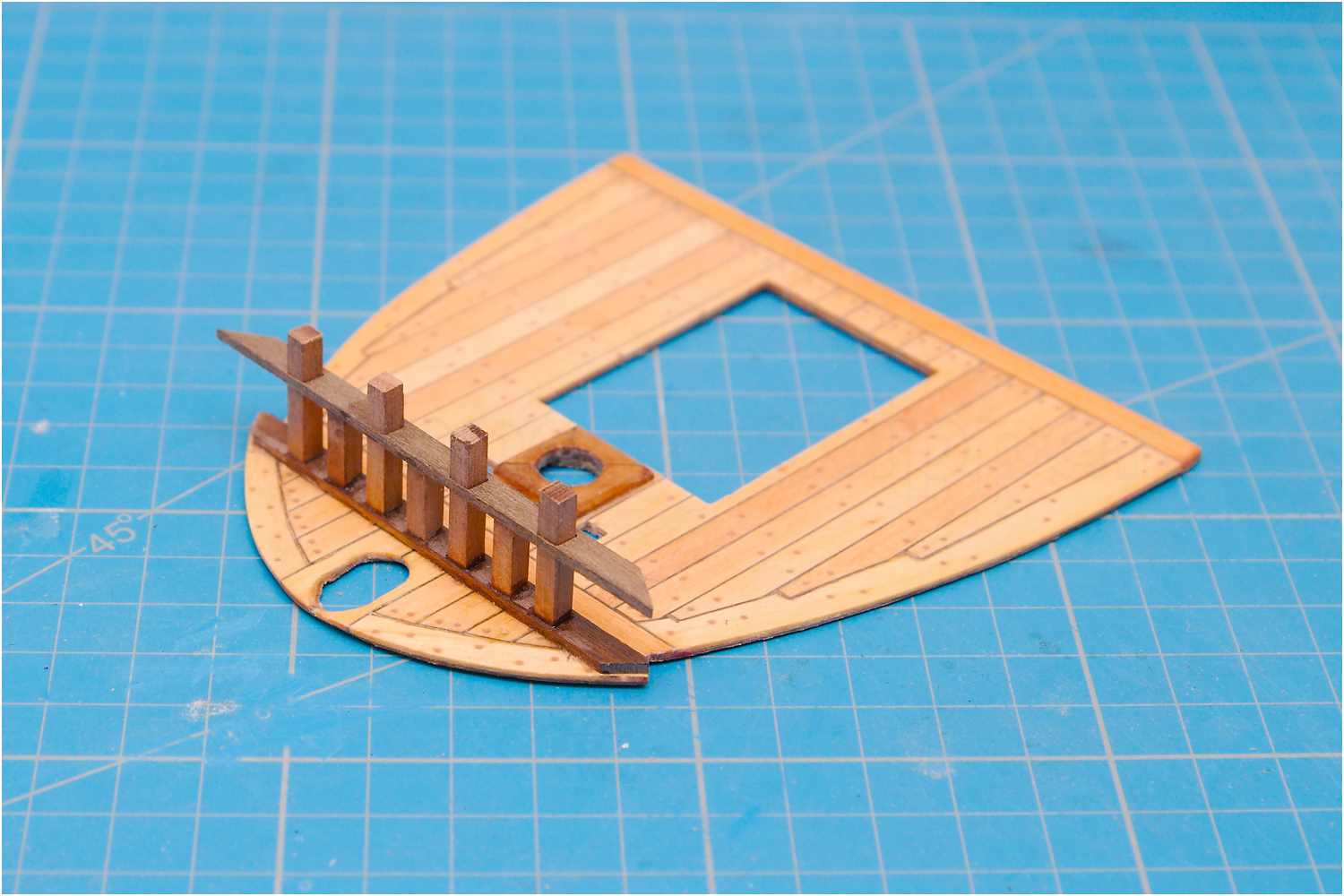

  • Nagelbank ins Deck eingepasst
    Nagelbank ins Deck eingepasst
  • Belegnägel brüniert und in die Bohrungen gesteckt
    Belegnägel brüniert und in die Bohrungen gesteckt

die Kranbalken

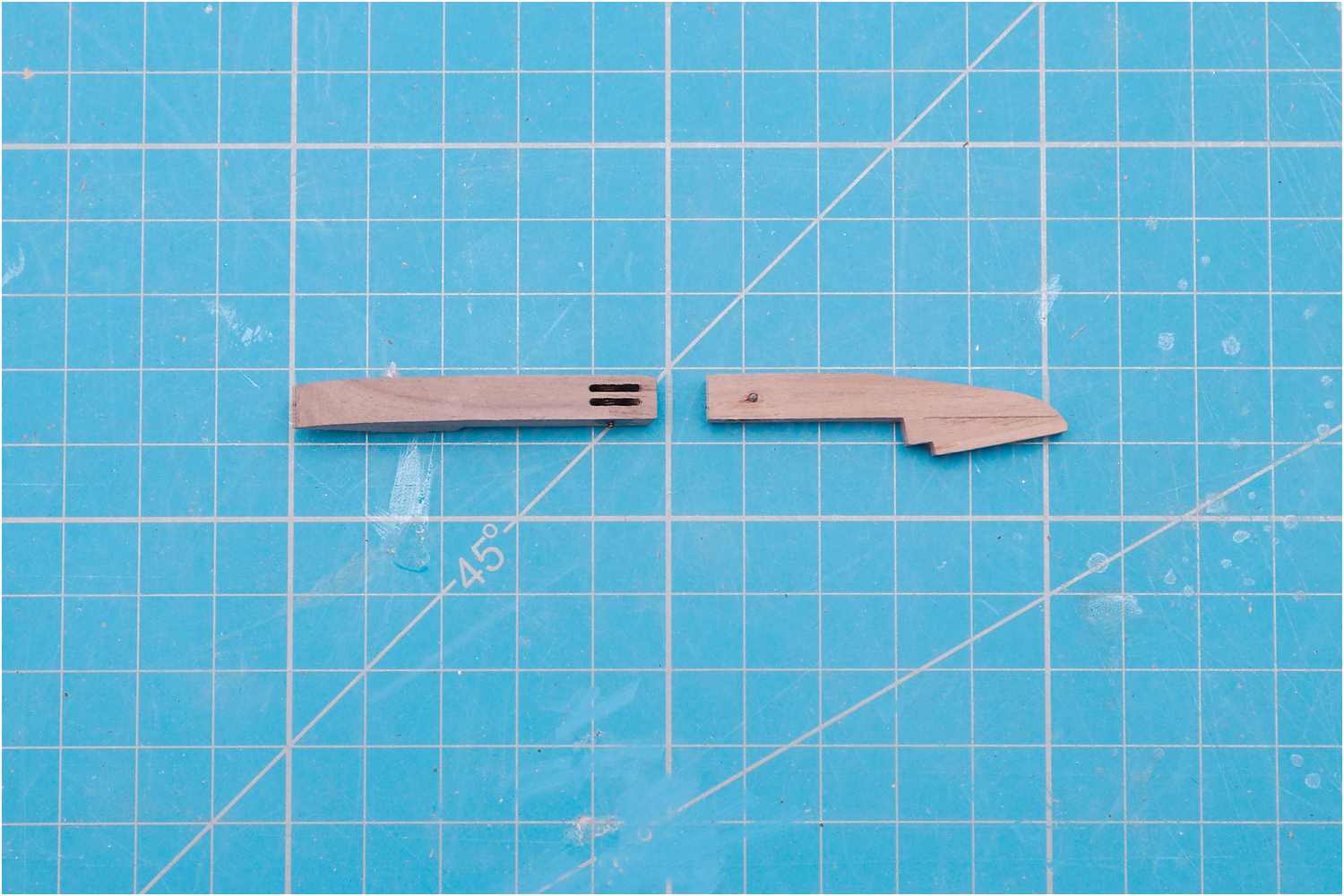

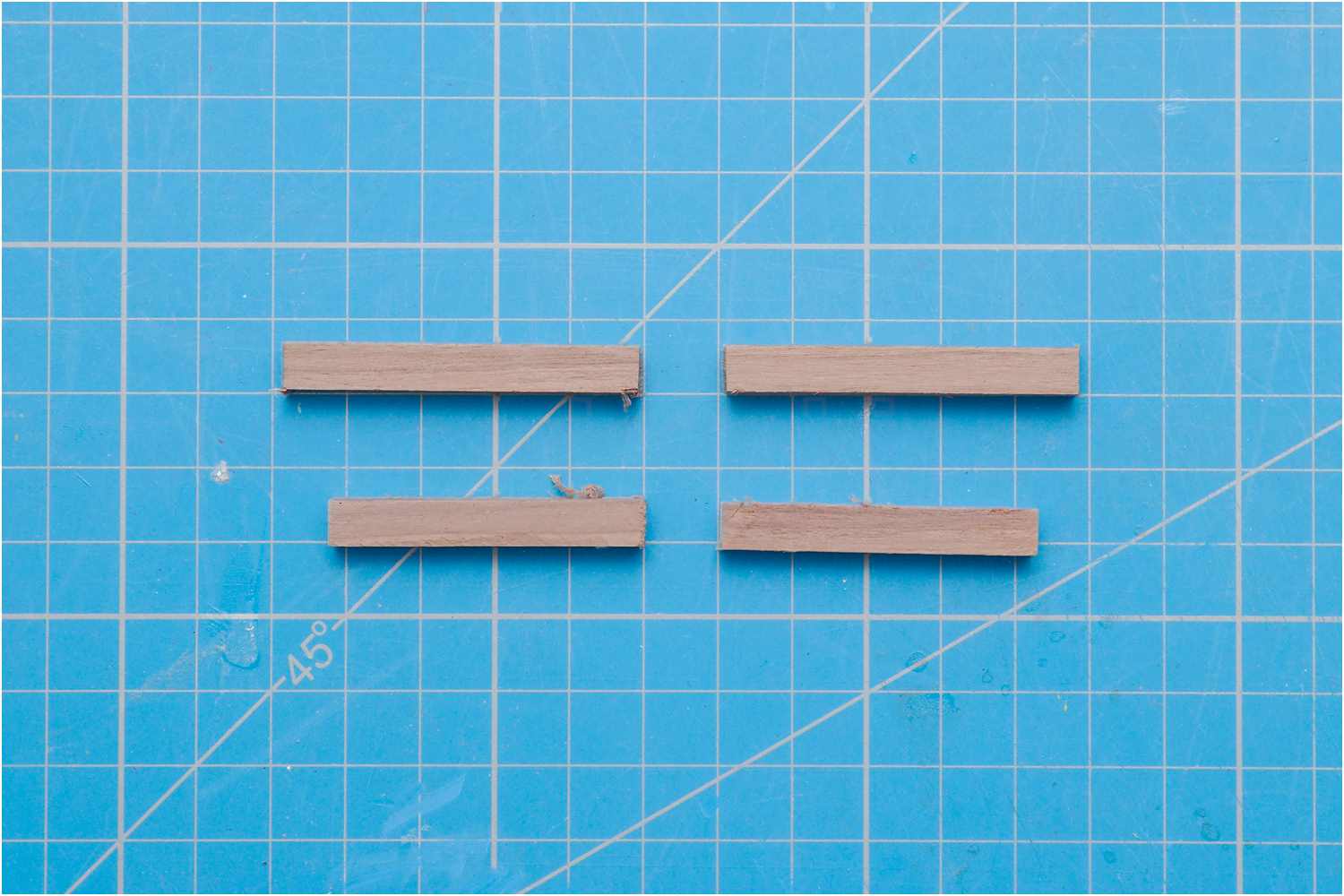

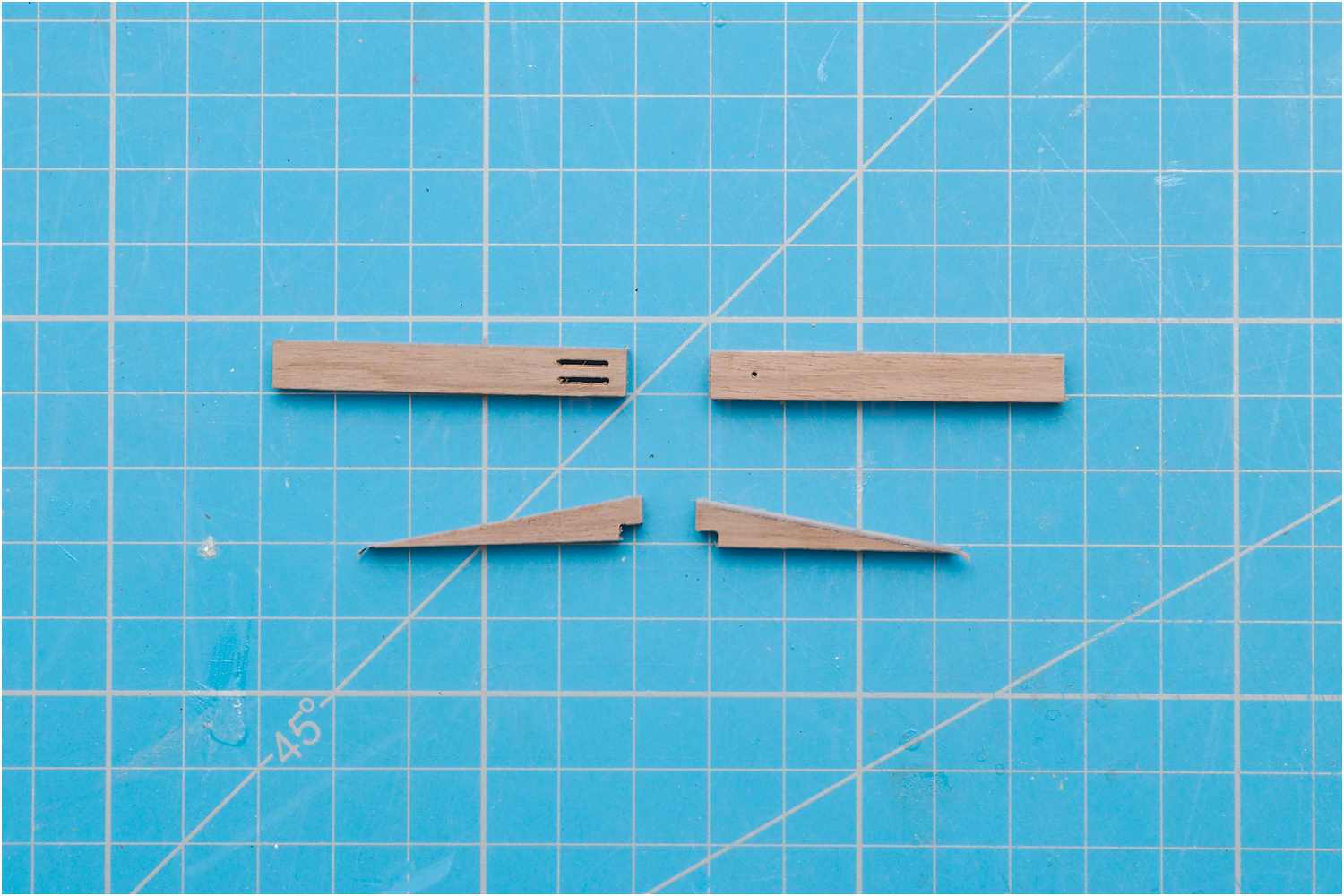

  • Rohlinge des Kranbalkens
    Rohlinge des Kranbalkens

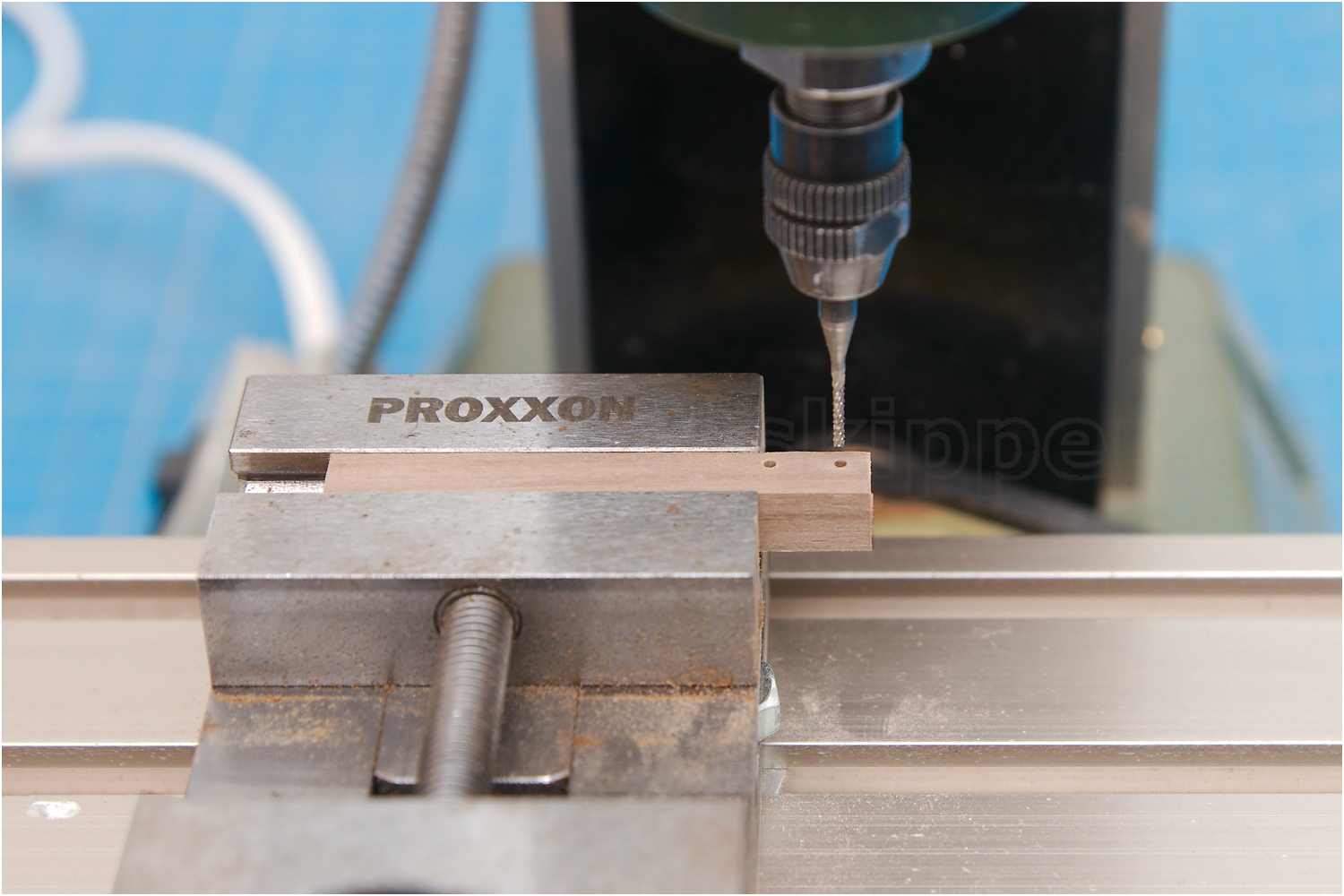

  • Scheibgatten der Katttalje werden gefräst
    Scheibgatten der Katttalje werden gefräst

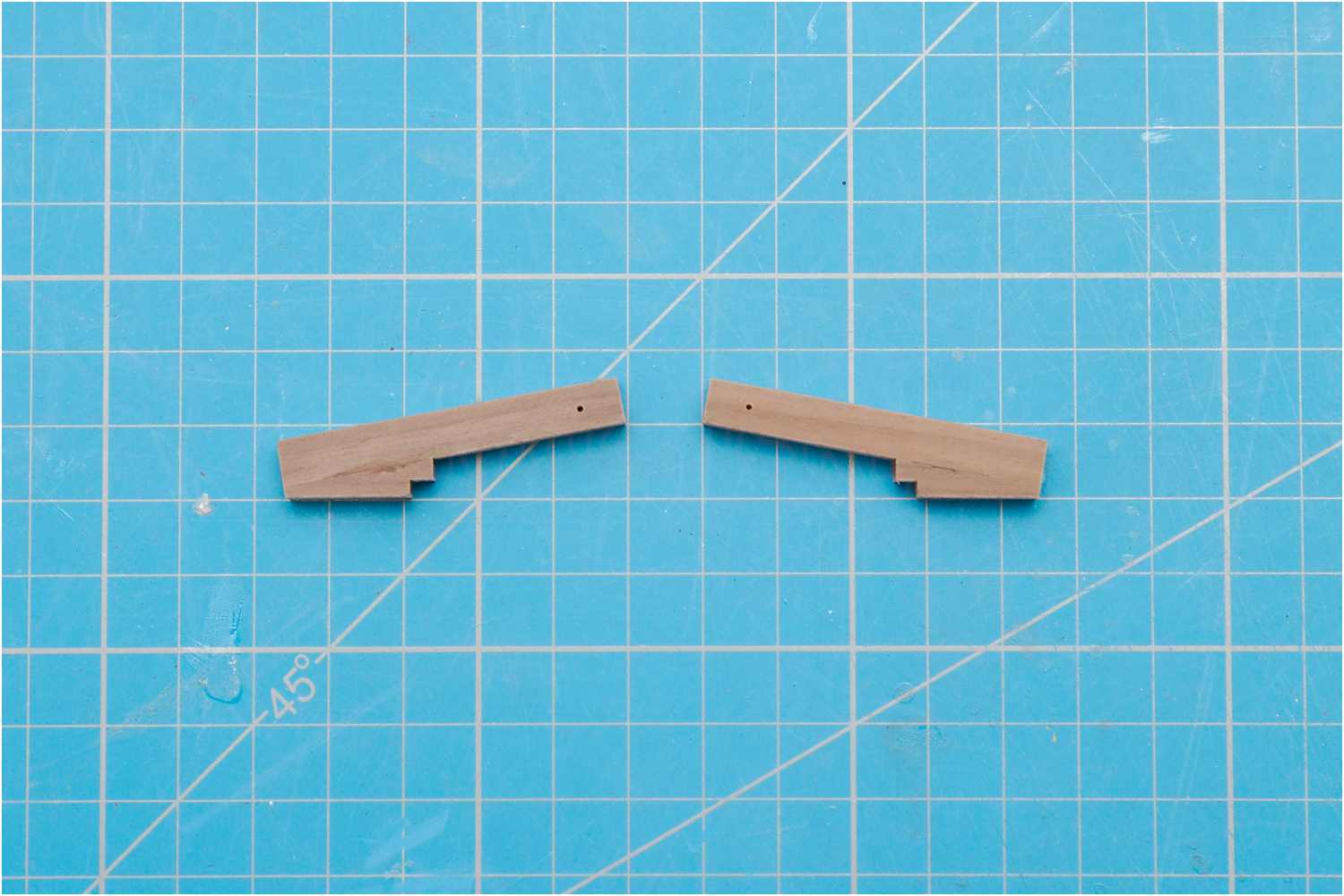

  • Kranbalken und Sattelstützen
    Kranbalken und Sattelstützen

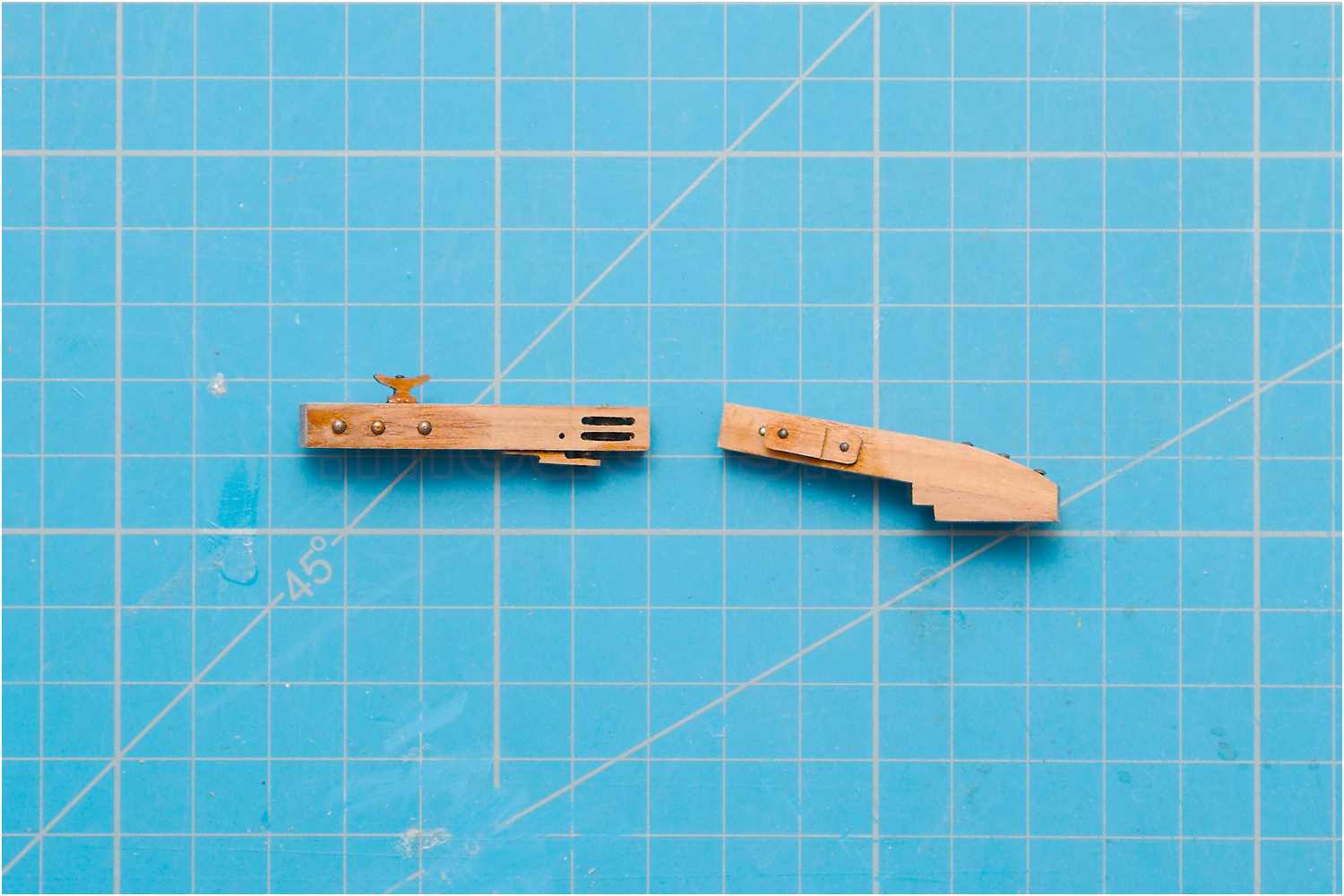

  • zusammengesetzte Einzelteile der Kranbalken
    zusammengesetzte Einzelteile der Kranbalken
  • Scheiben der Katttalje eingesetzt und verbolzt
    Scheiben der Katttalje eingesetzt und verbolzt
  • Leitklampe der Ankerrüstleine und Klampe der Katttalje
    Leitklampe der Ankerrüstleine und Klampe der Katttalje
  • Poller für die Rüstleine
    Poller für die Rüstleine

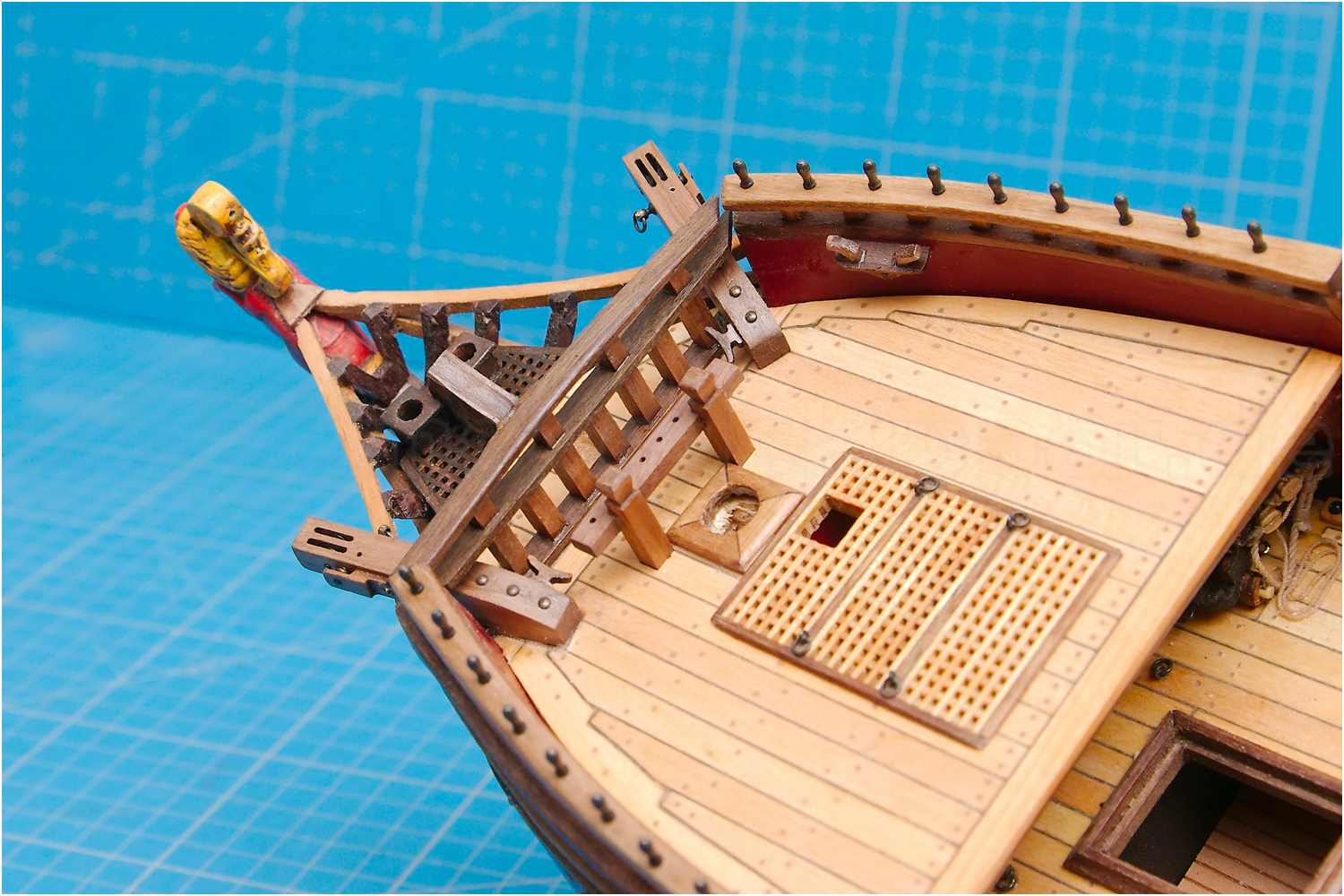

  • die fertigen Kranbalken
    die fertigen Kranbalken

das Geländer

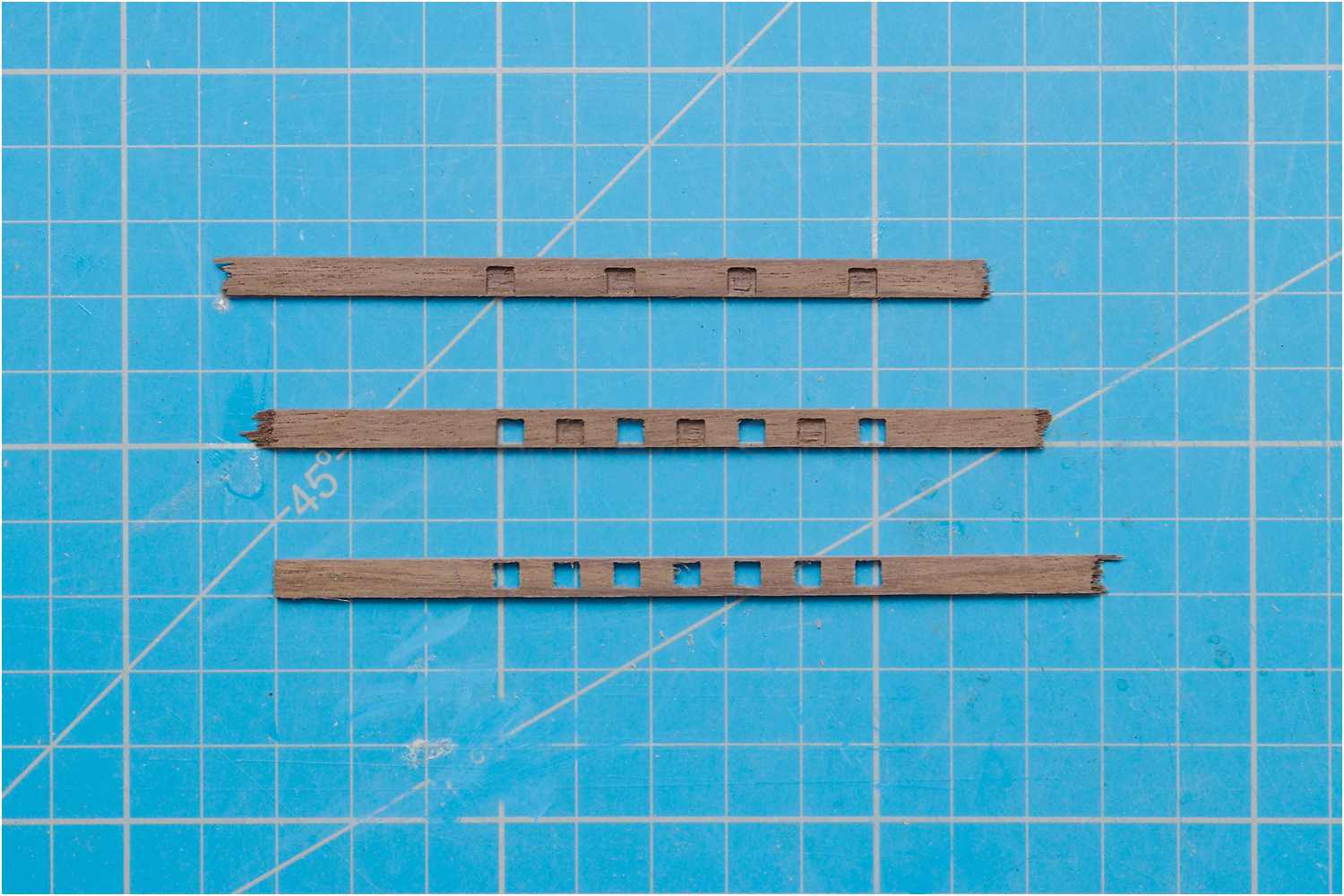

  • Handlauf, Mittel- und Sockelleiste
    Handlauf, Mittel- und Sockelleiste
  • Voll- und Halbstützen zusammengesteckt
    Voll- und Halbstützen zusammengesteckt
  • Handlauf aufgesetzt
    Handlauf aufgesetzt

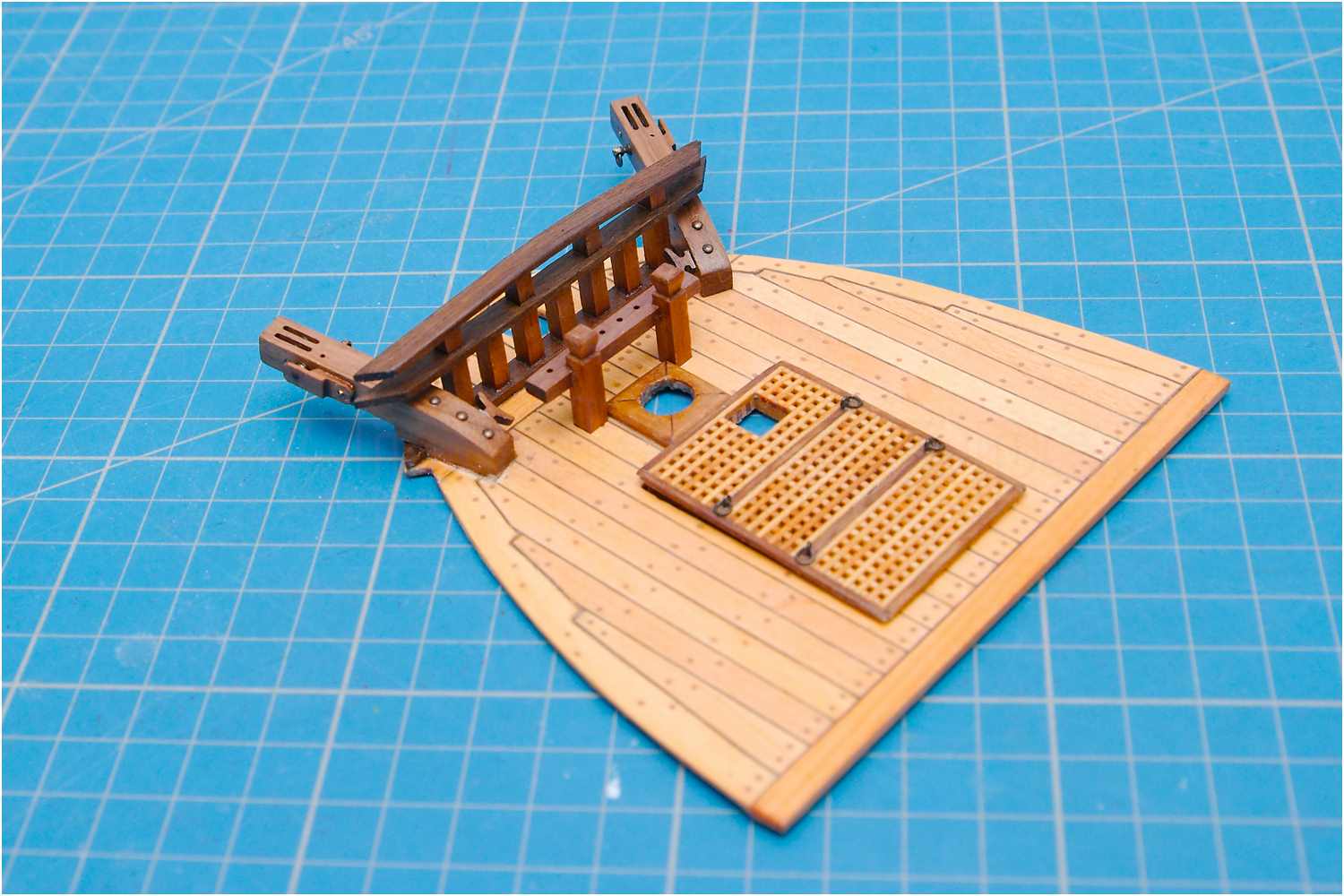

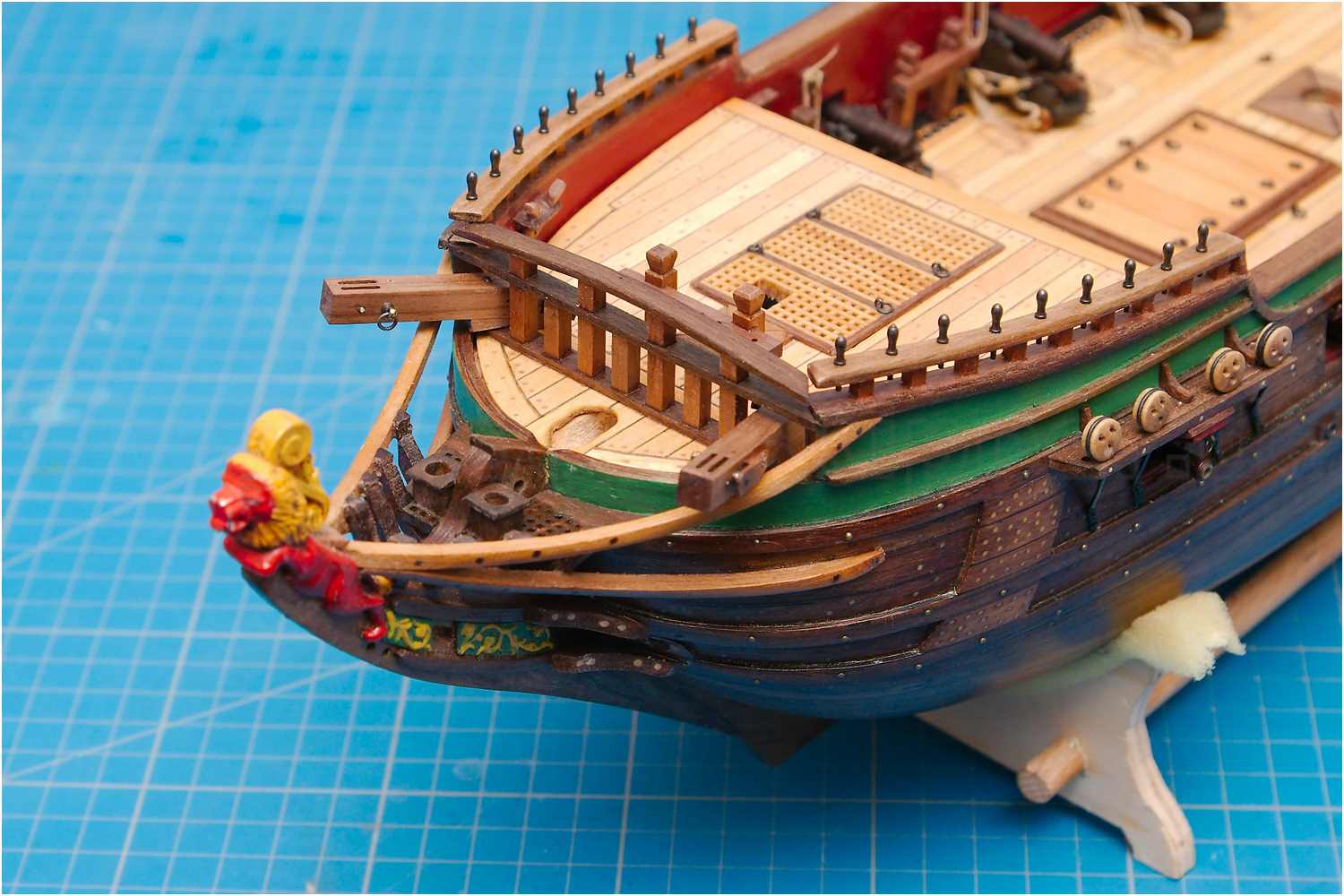

  • das komplette Geländer
    das komplette Geländer
  • das Geländer auf der Back
    das Geländer auf der Back
  • von achtern gesehen
    von achtern gesehen
  • Belegnägel sind gesteckt
    Belegnägel sind gesteckt

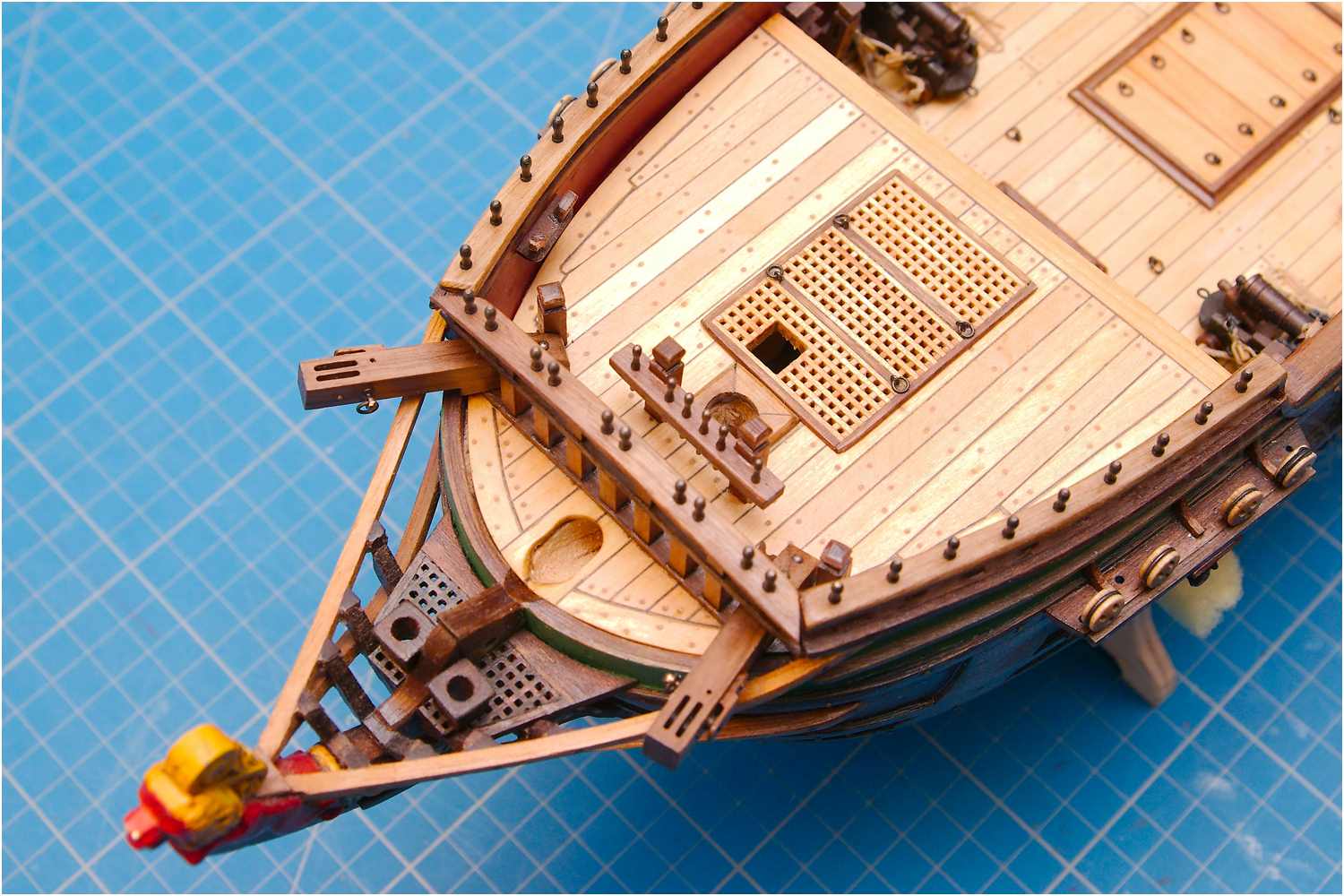

die Arbeiten an der Back sind abgeschlossen

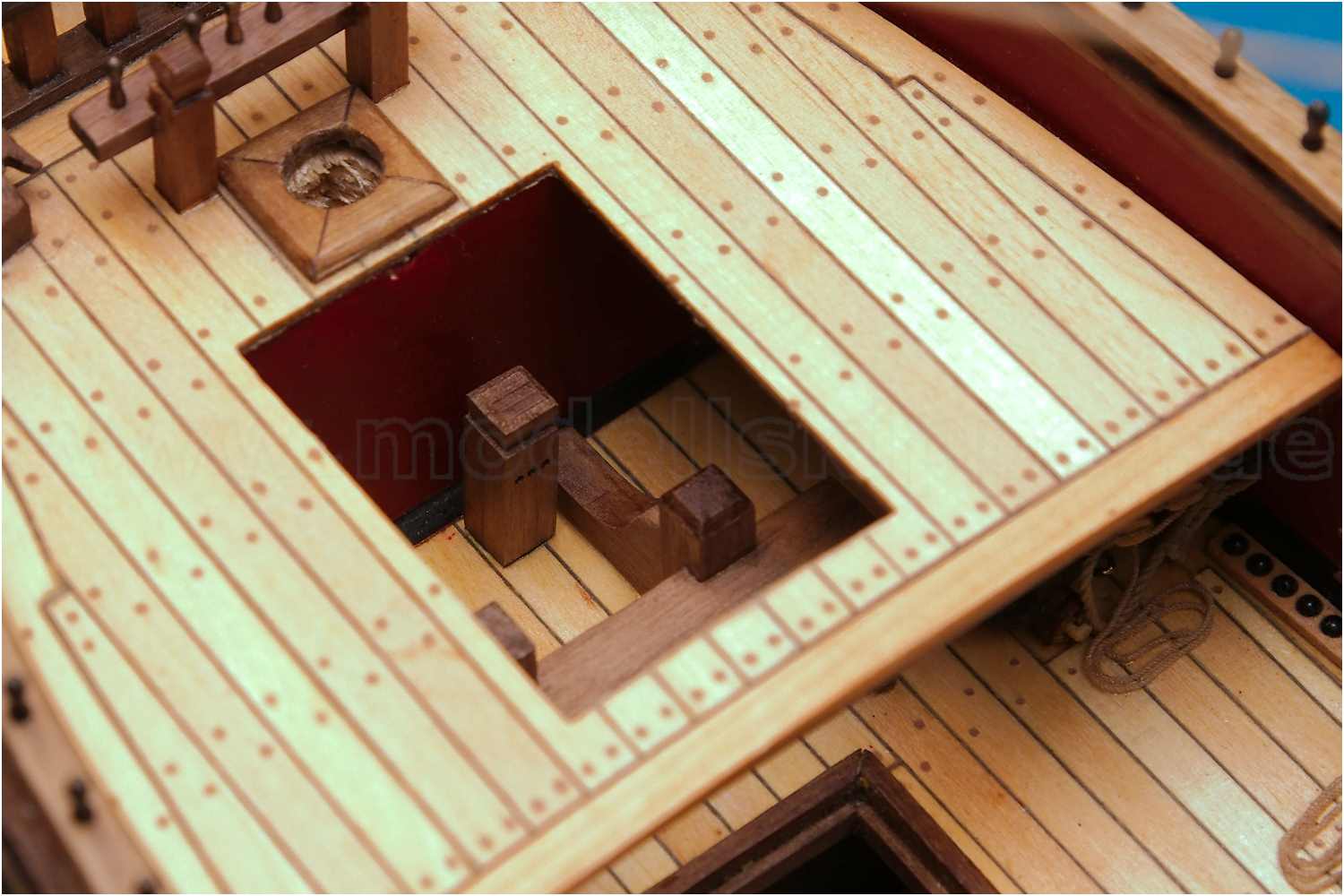

Noch ein Anmerkung zum Knecht des Fockfalls: da dieser unter dem Deck steht und die Fallen durch die Öffnung in der Gräting geführt wird, bleibt diese weiter herausnehmbar, um später den Läufer des Falls einfacher durch die Gatten im Knecht scheren zu können.

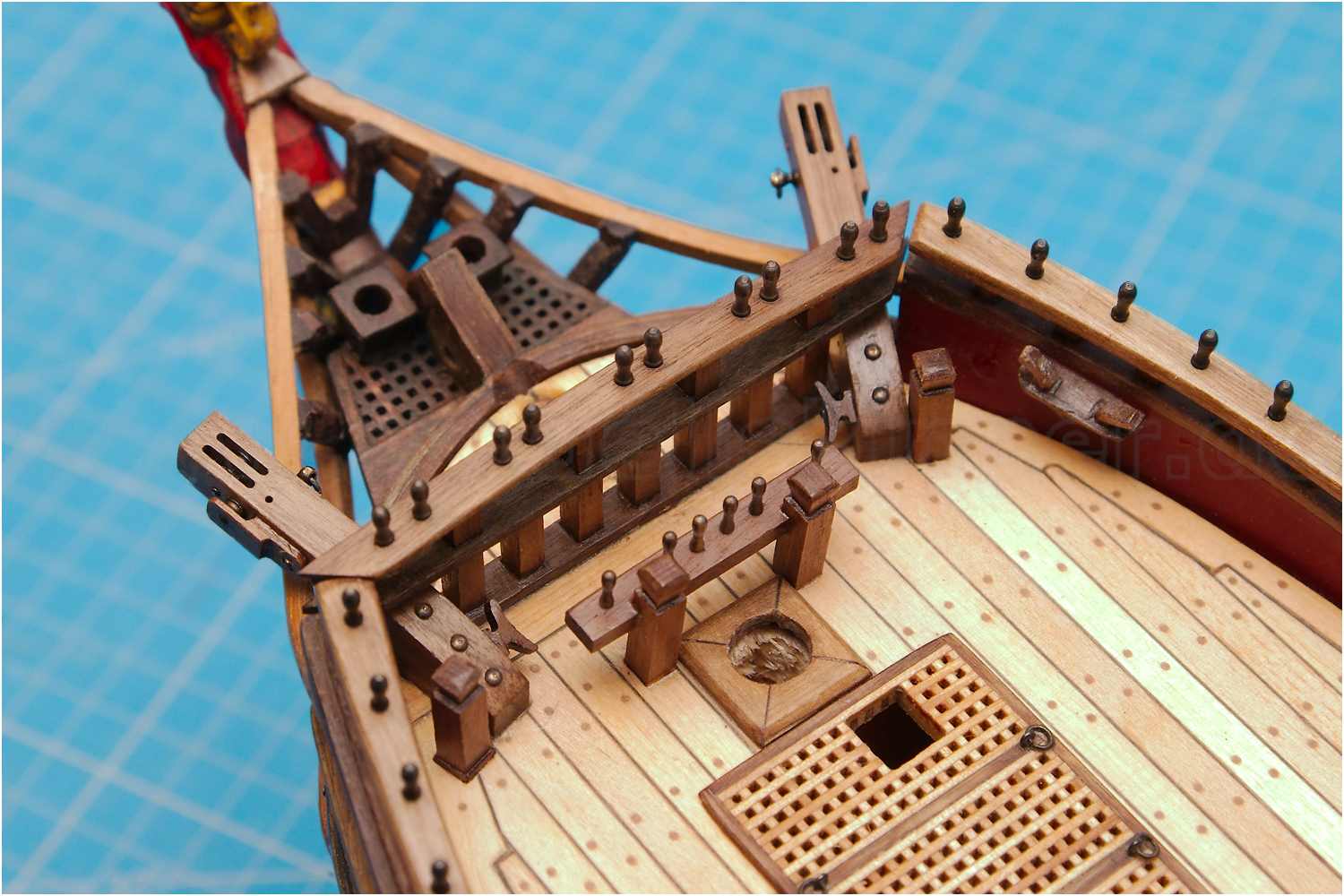

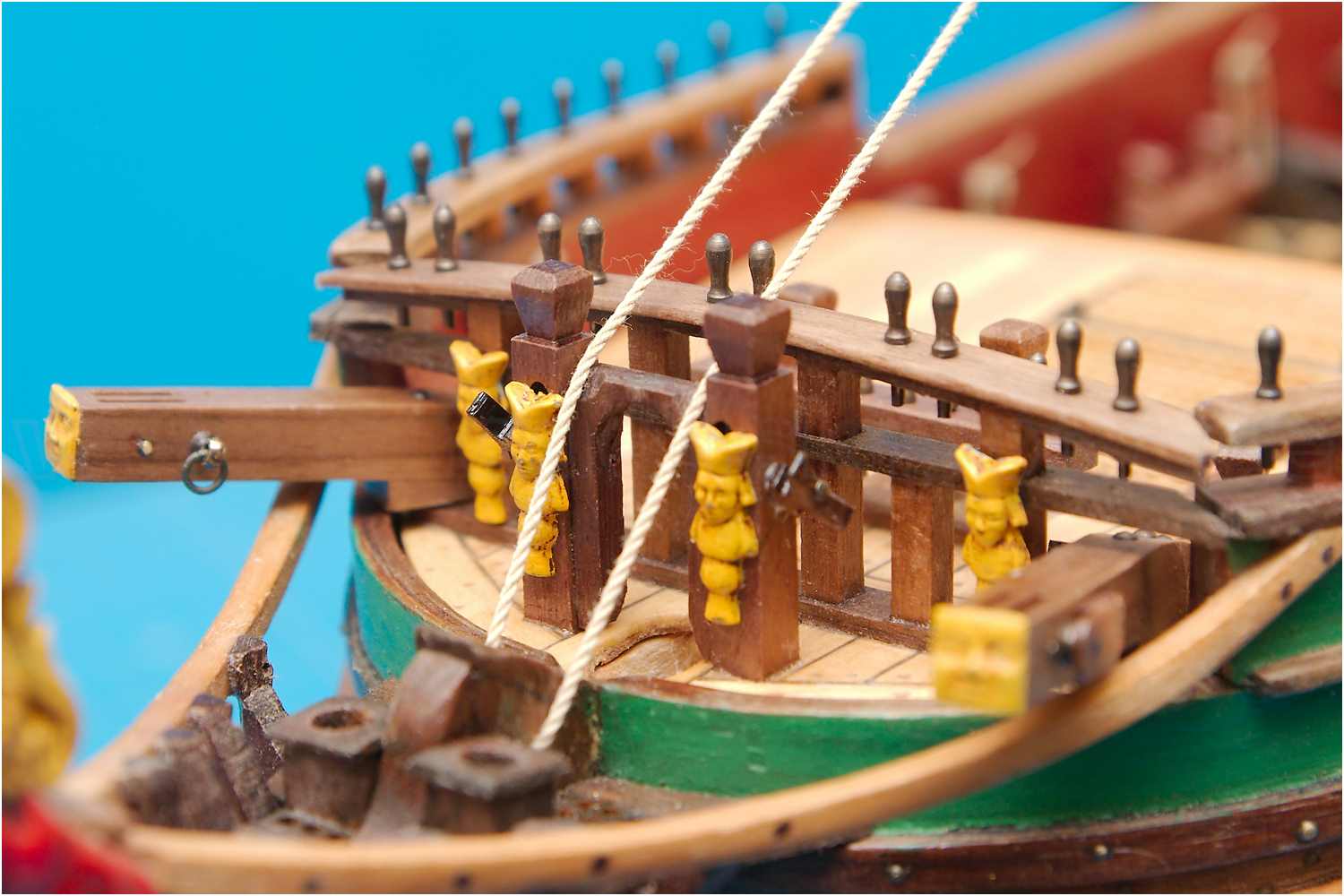

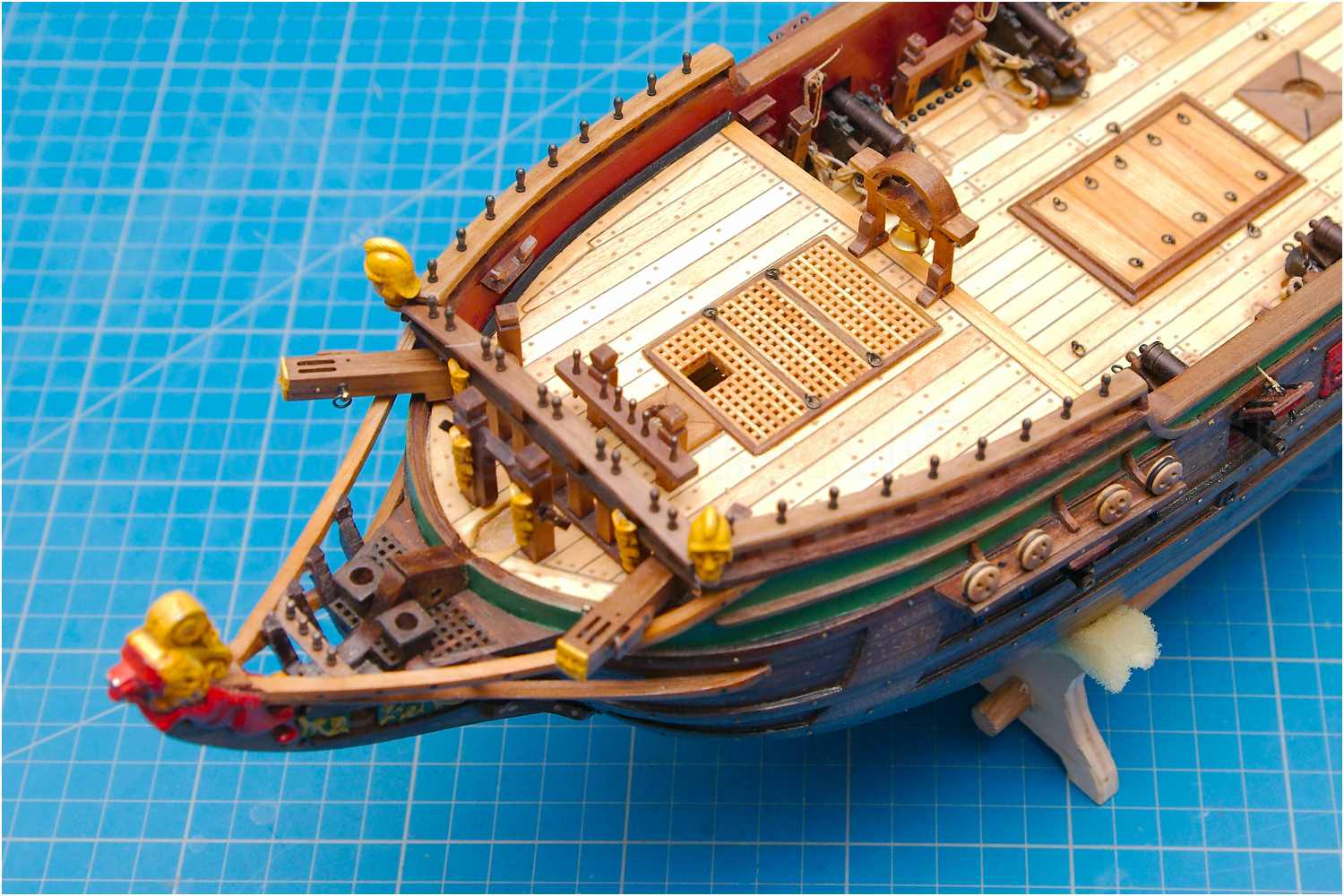

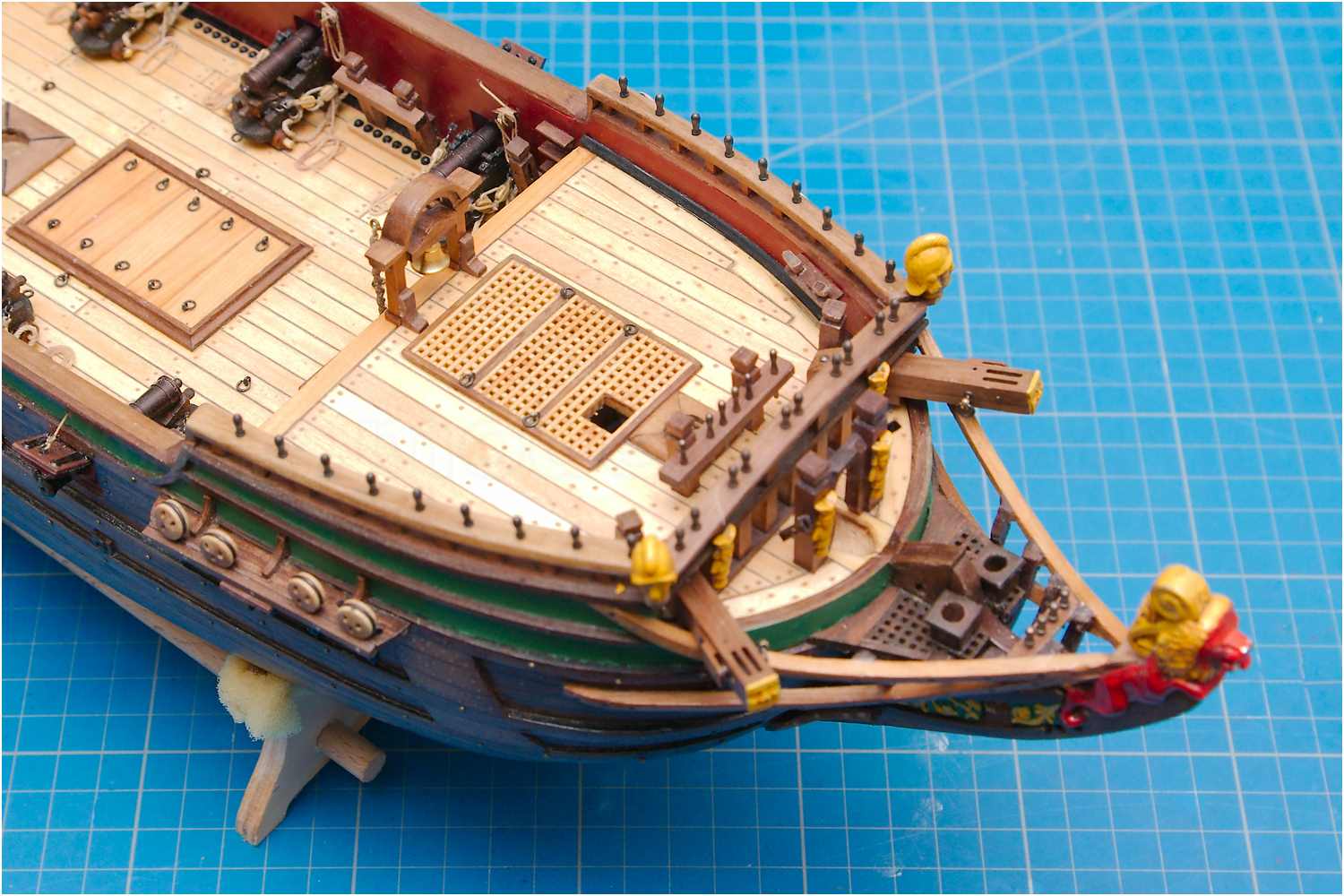

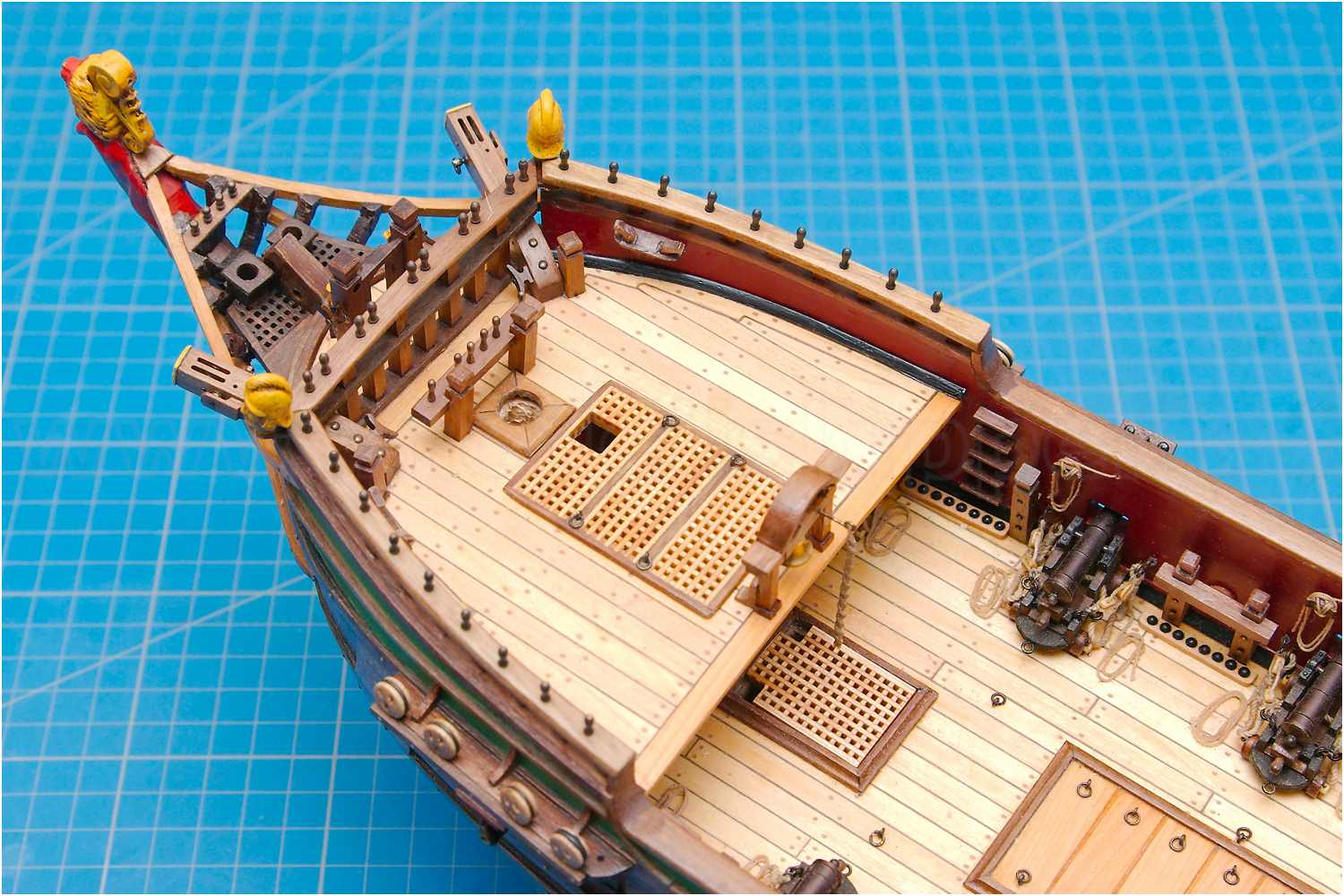

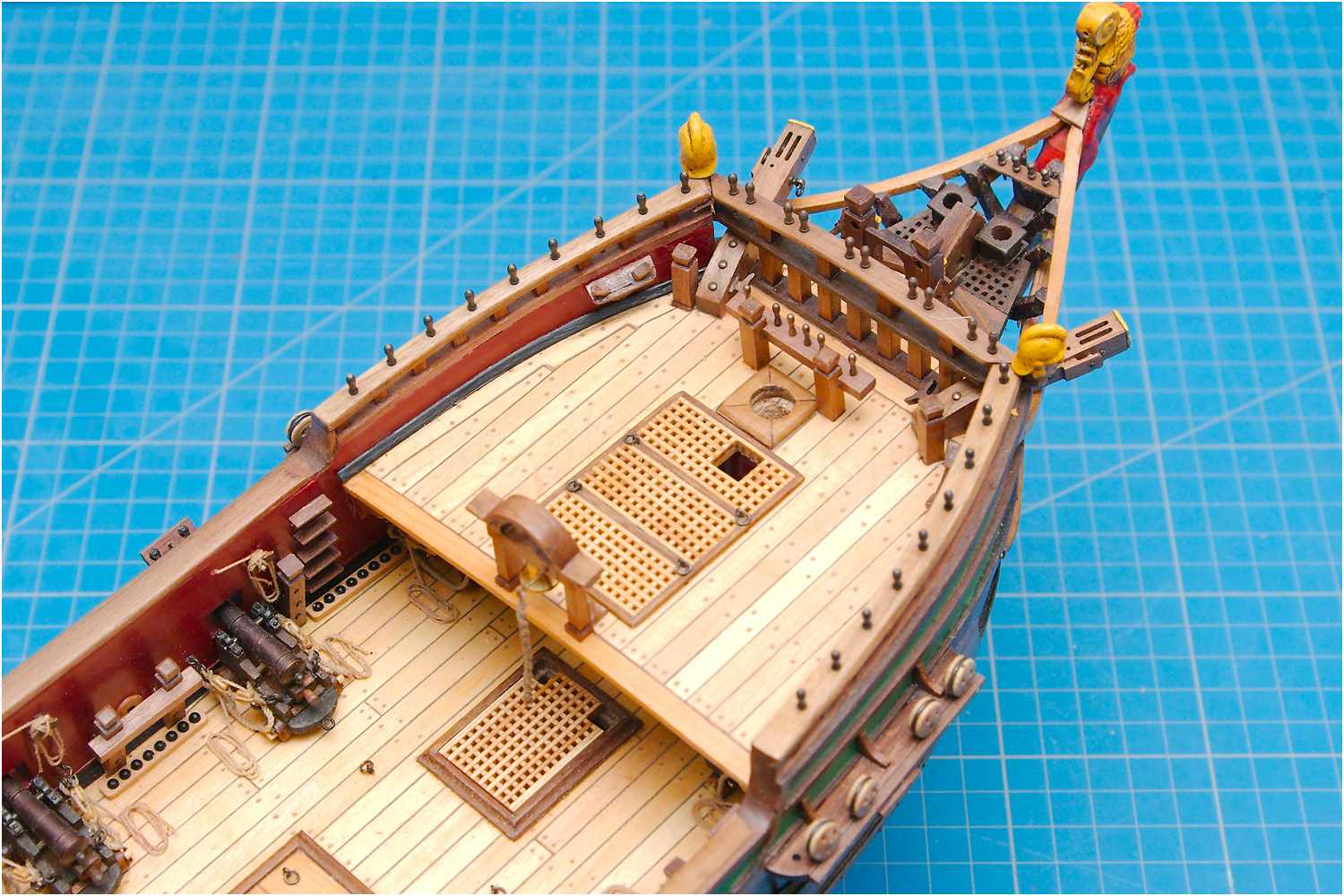

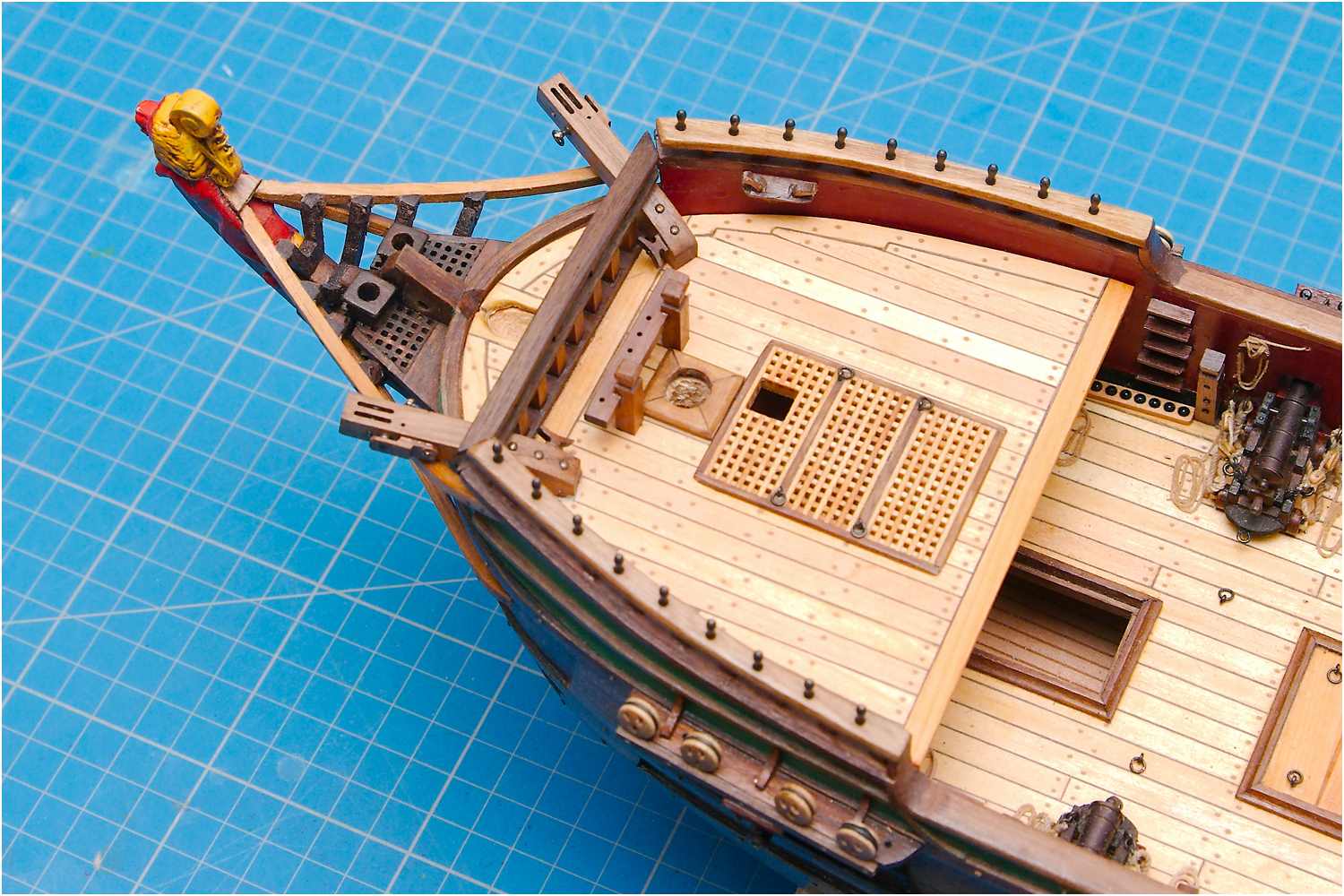

  • Back fertigt detailliert
  • Back fertigt detailliert
  • Back fertigt detailliert
  • Back fertigt detailliert

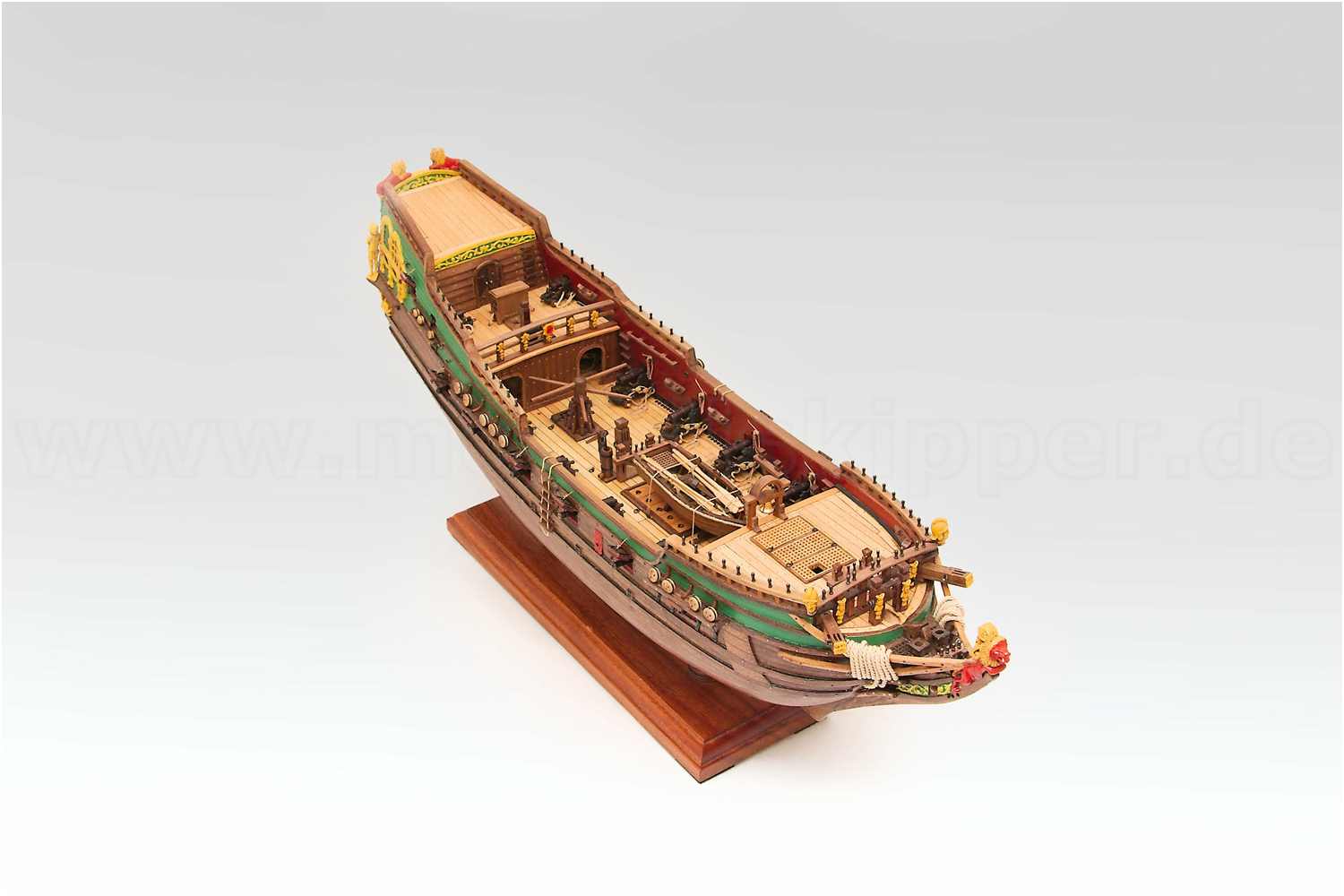

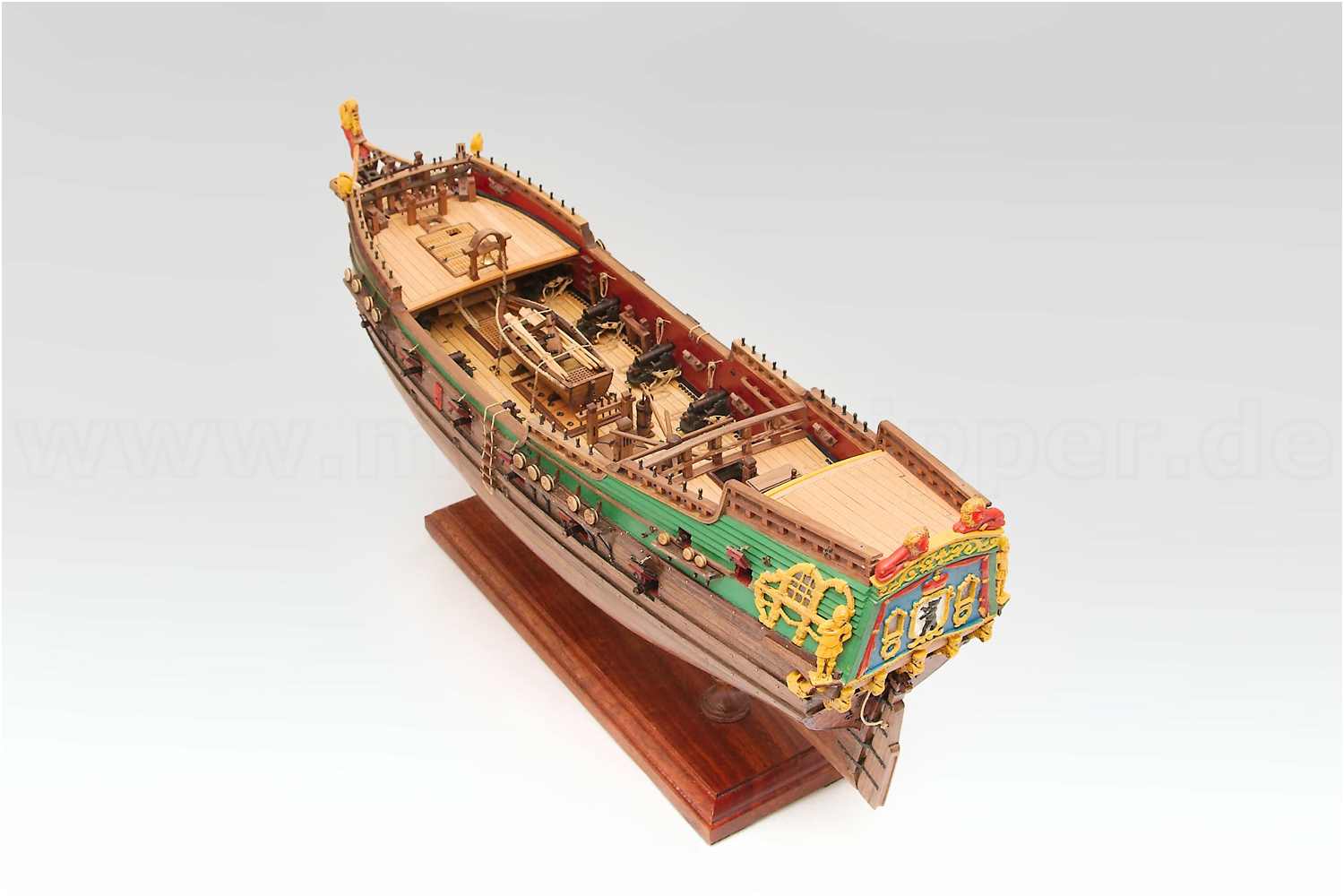

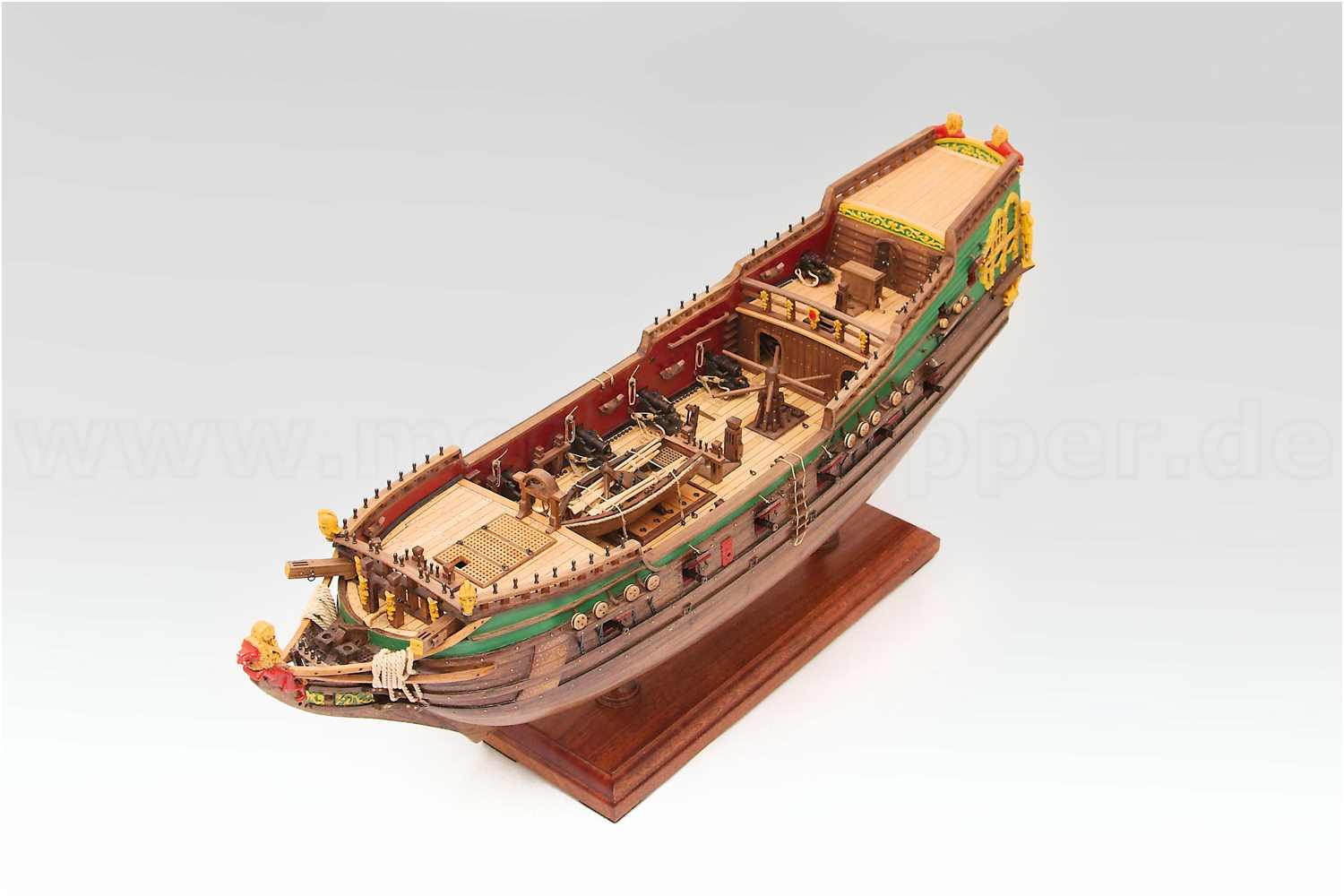

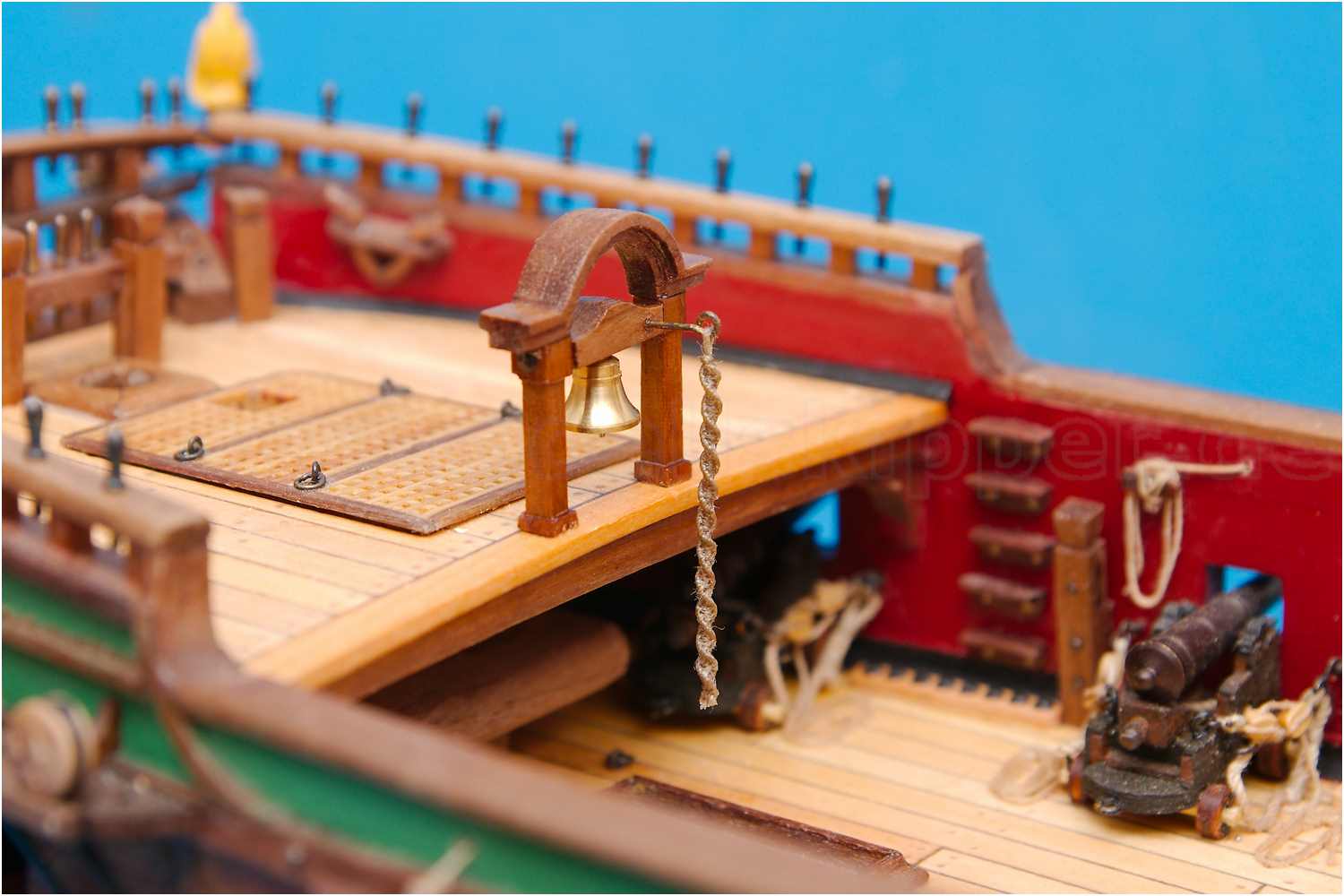

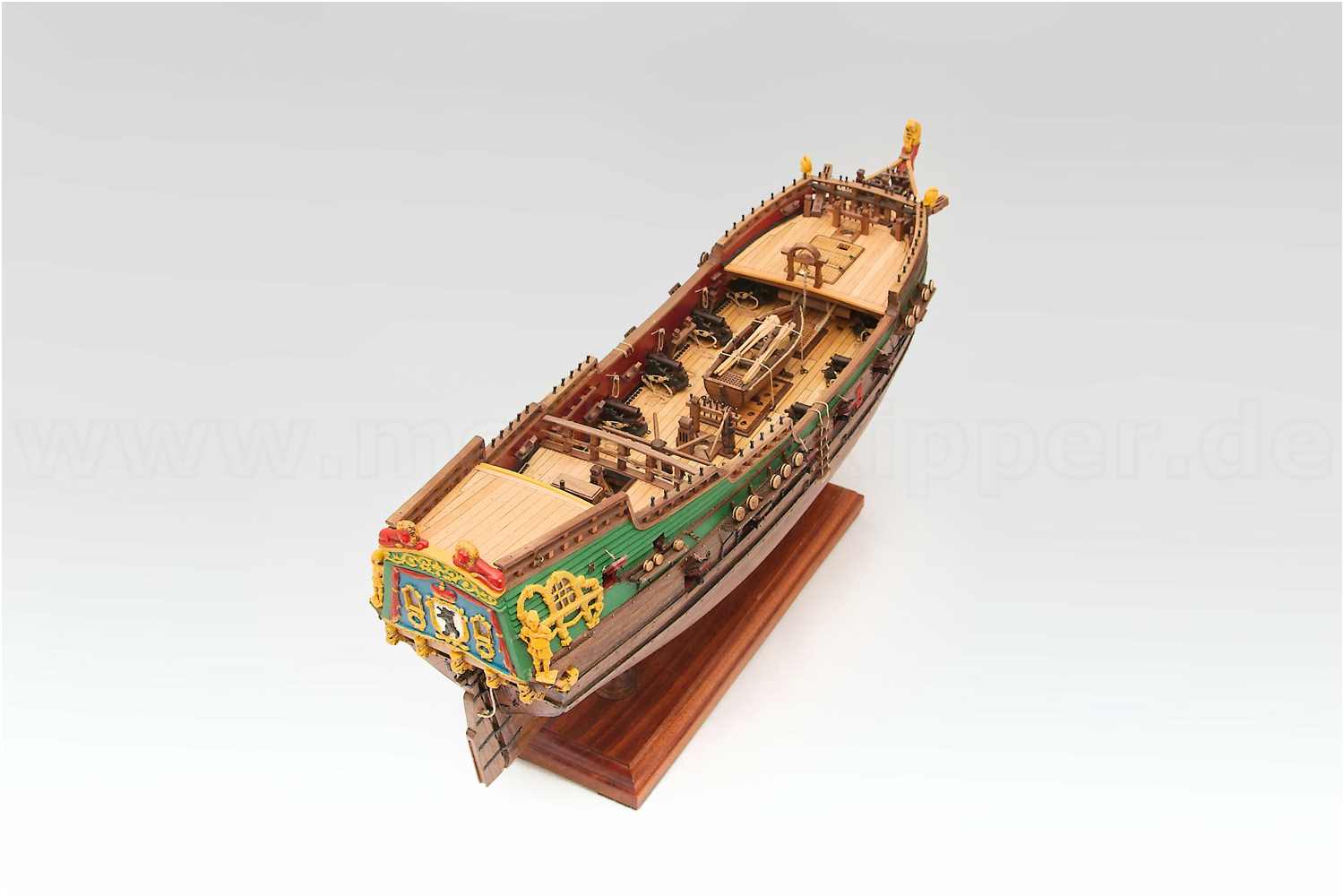

  • Hauptdeck fertig detailliert
  • Hauptdeck fertig detailliert
  • Hauptdeck fertig detailliert
  • Hauptdeck fertig detailliert

weiter geht es mit den Schotten...
