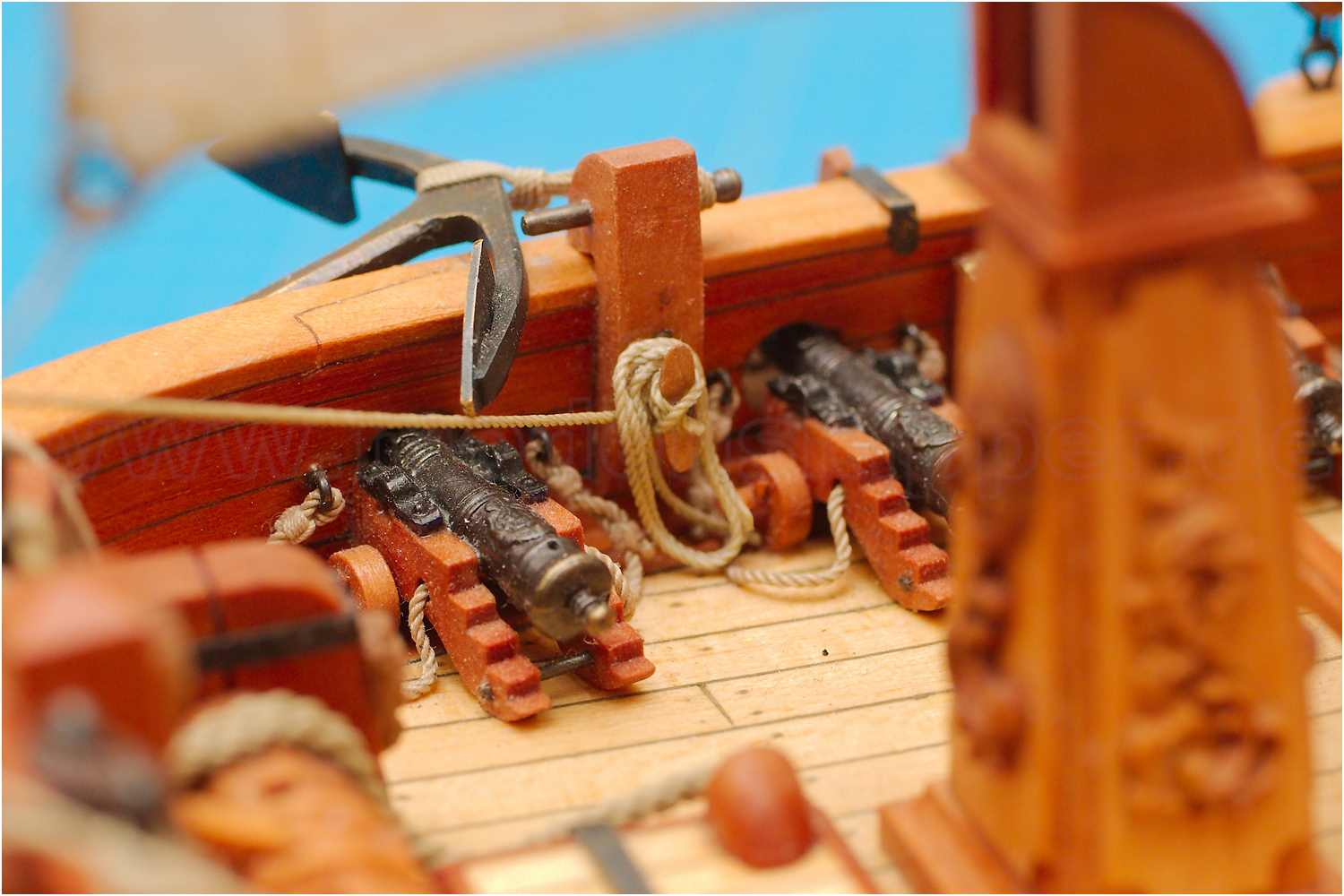

Ankerklüsen

Im Bereich der Ankerklüsen habe ich beim Verfüllen des Schanzkleides erst normales Pappelsperrholz verwendet.

Da die Beplankung innen und außen jedoch mit Birnbaum erfolgt, könnte später nach dem Bohren zwei unterschiedliche Holzarten eventuell sofort ins Auge fallen. So habe ich diesen kleinen Fehler korrigiert, den ganzen Abschnitt ausgewechselt, komplett aus Birnbaum angefertigt und so sieht dann alles aus, wie aus einem Guss.

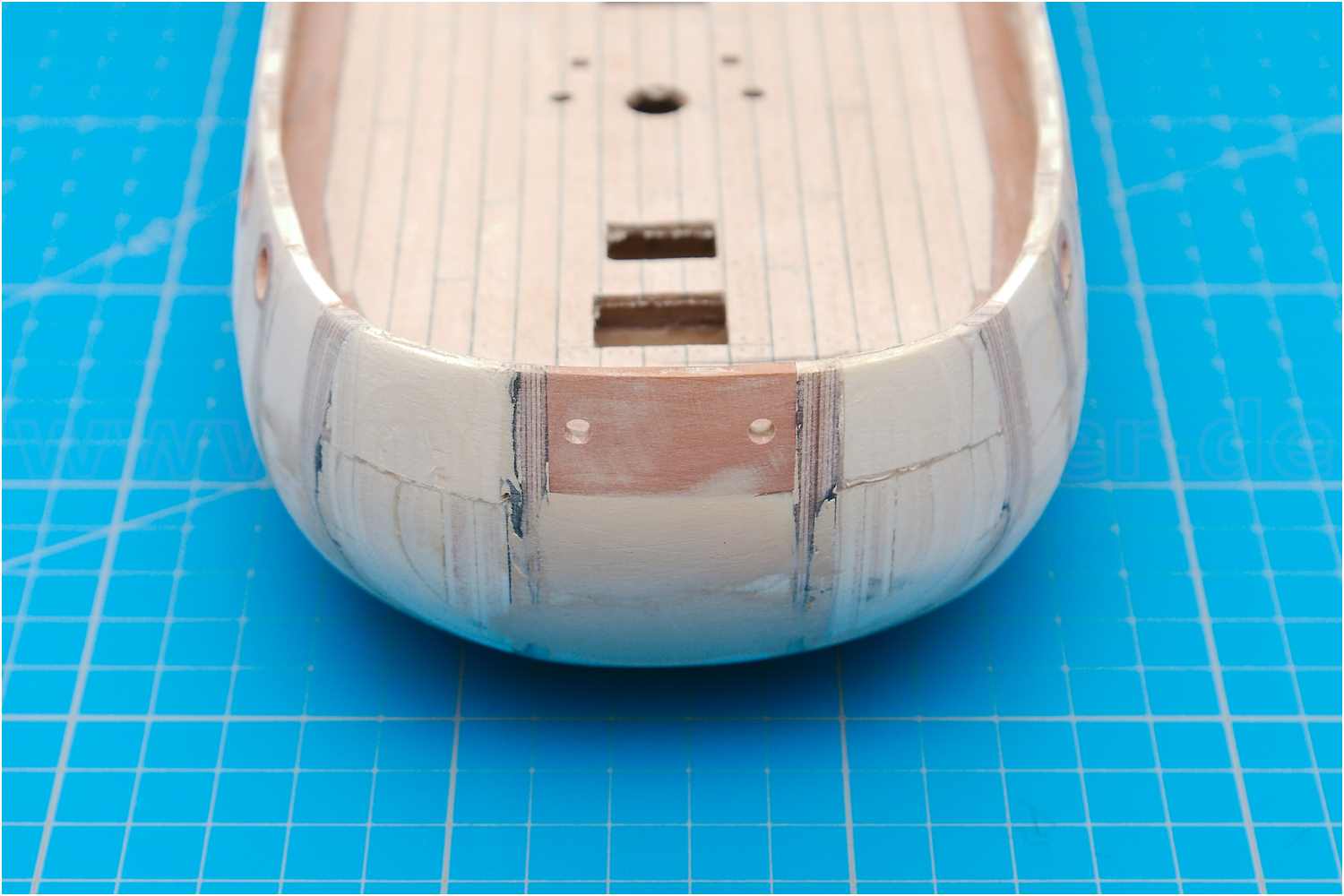

  • alte Version des Klüsenbereiches mit Sperrholz
  • neue Version mit Birnbaumholz
  • Bohrung der Klüsen in der Schanz

Wie bei NJ S. 132 Abb. 84 zu sehen, waren beim Original die Klüsen mit Bleirohren versehen.

Diese habe ich mit Hohlnieten aus Messing nachgebildet, den Schaft etwas gekürzt und anschließend brüniert.

  • Hohlniete als Bleirohrimitat der Klüsen
  • Hohlniete als Bleirohrimitat der Klüsen

Im Zuge späterer Bauphasen wurden die verzierten Klüsenplatten aufgeklebt.

  • verzierte Klüsenplatte
  • verzierte Klüsenplatte

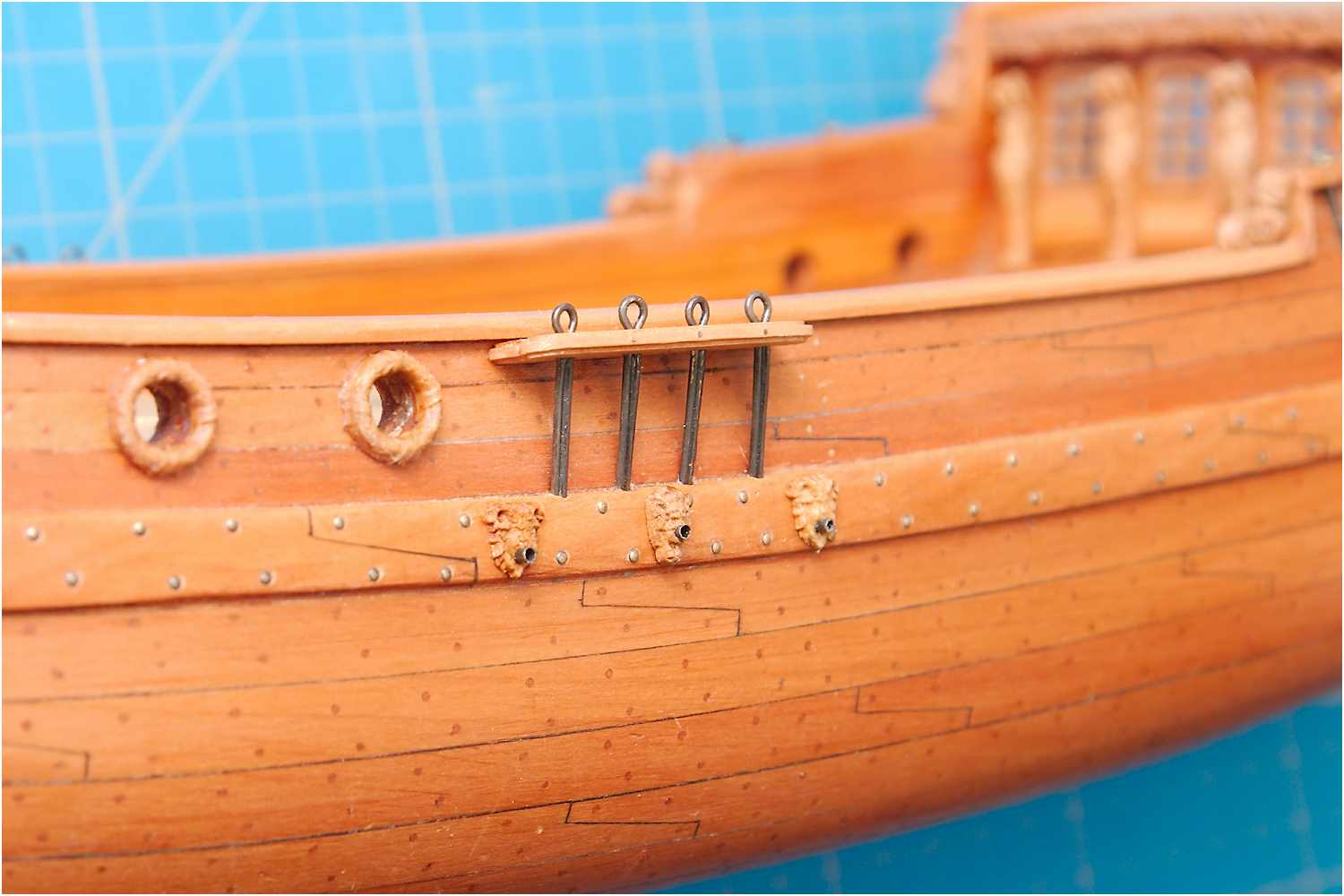

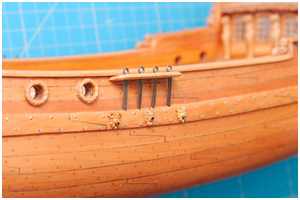

Püttings für die Geeren und Backstage

Die Beschläge wurden aus 2-mm-Messingstreifen gefertigt.

Damit sich beim Bohren das Material nicht verzieht oder gar um den Bohrer wickelt, habe ich eine Bohrhilfe angefertigt.

In ein Stück Hartholz wurde dazu eine Nut gefräst, etwas tiefer als die Materialdicke. So ist der eingelegte Streifen gut fixiert und kann ohne nennenswerten Verzug oder Ausbrechen gebohrt werden.

Am oberen Ende ist noch eine Anschlagleiste geklebt, um bei allen Beschlägen eine identische Position für die erste Bohrung realisieren zu können.

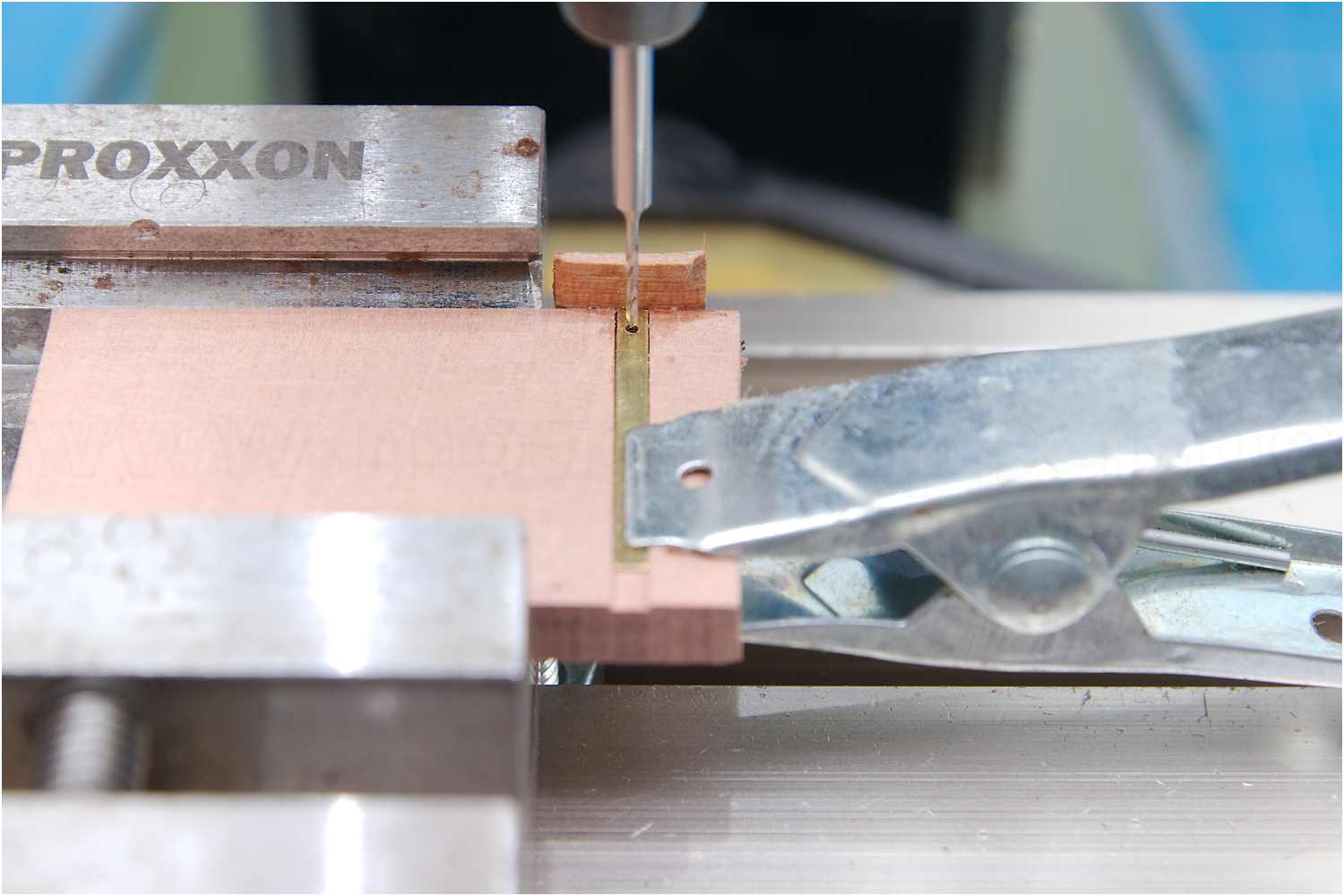

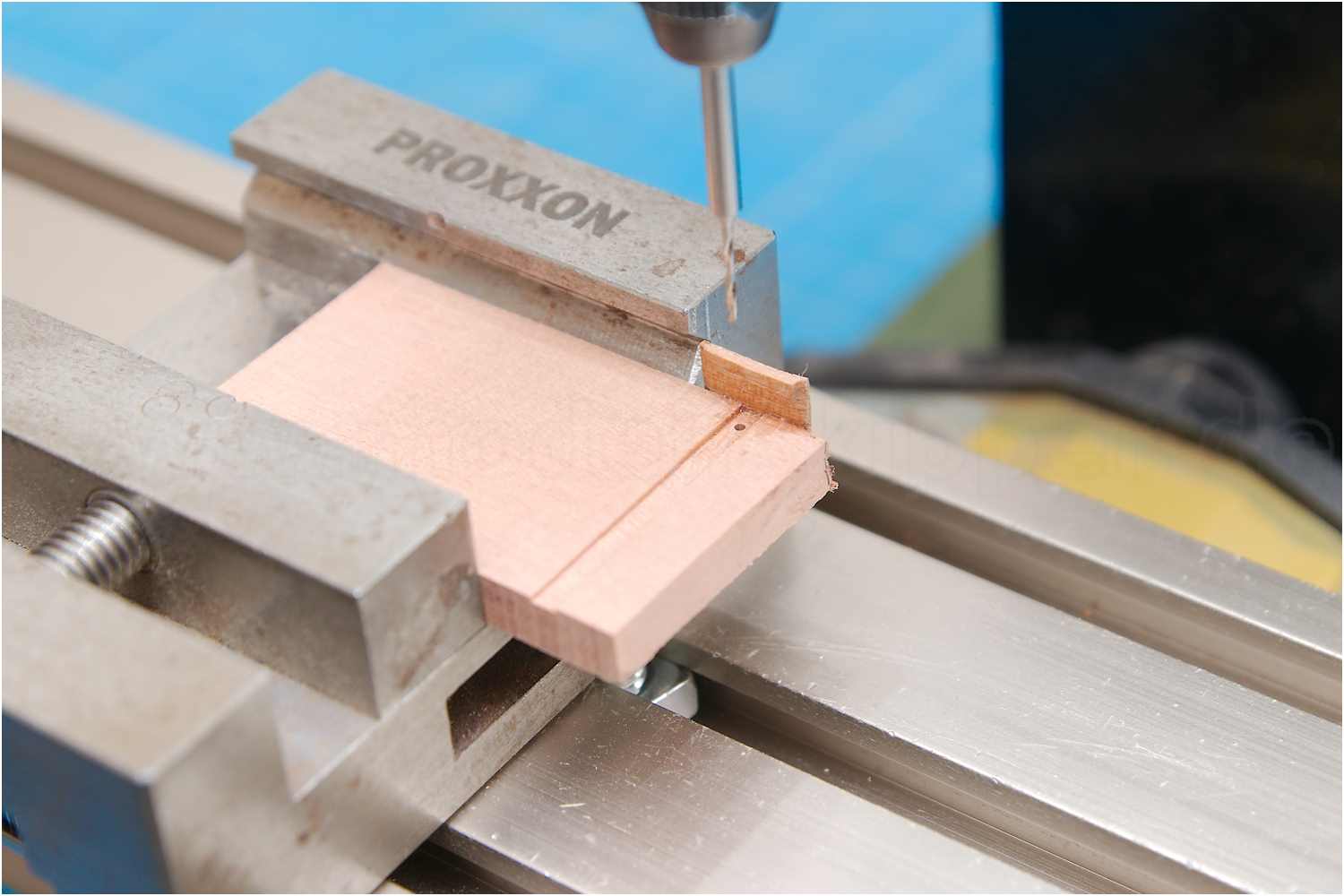

  • Bohrhilfe
  • Bohrhilfe

Mittels einer Trennscheibe wurden die Stirnkanten abgerundet, die Streifen mit hart gelöteten Ringen versehen und anschließend brüniert.

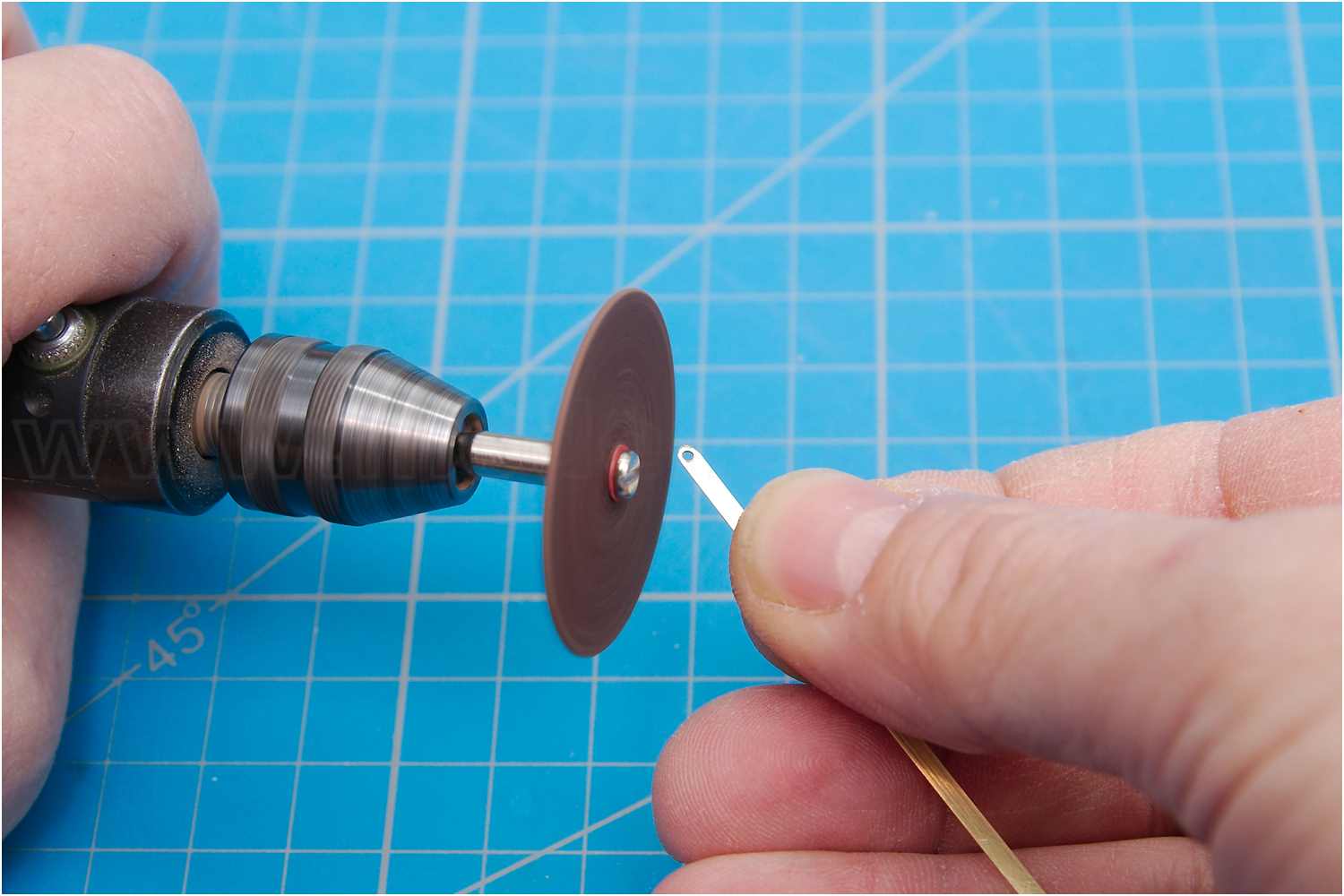

  • Abrunden der Enden
  • Rohlinge der Beschläge
  • brünierte Beschläge

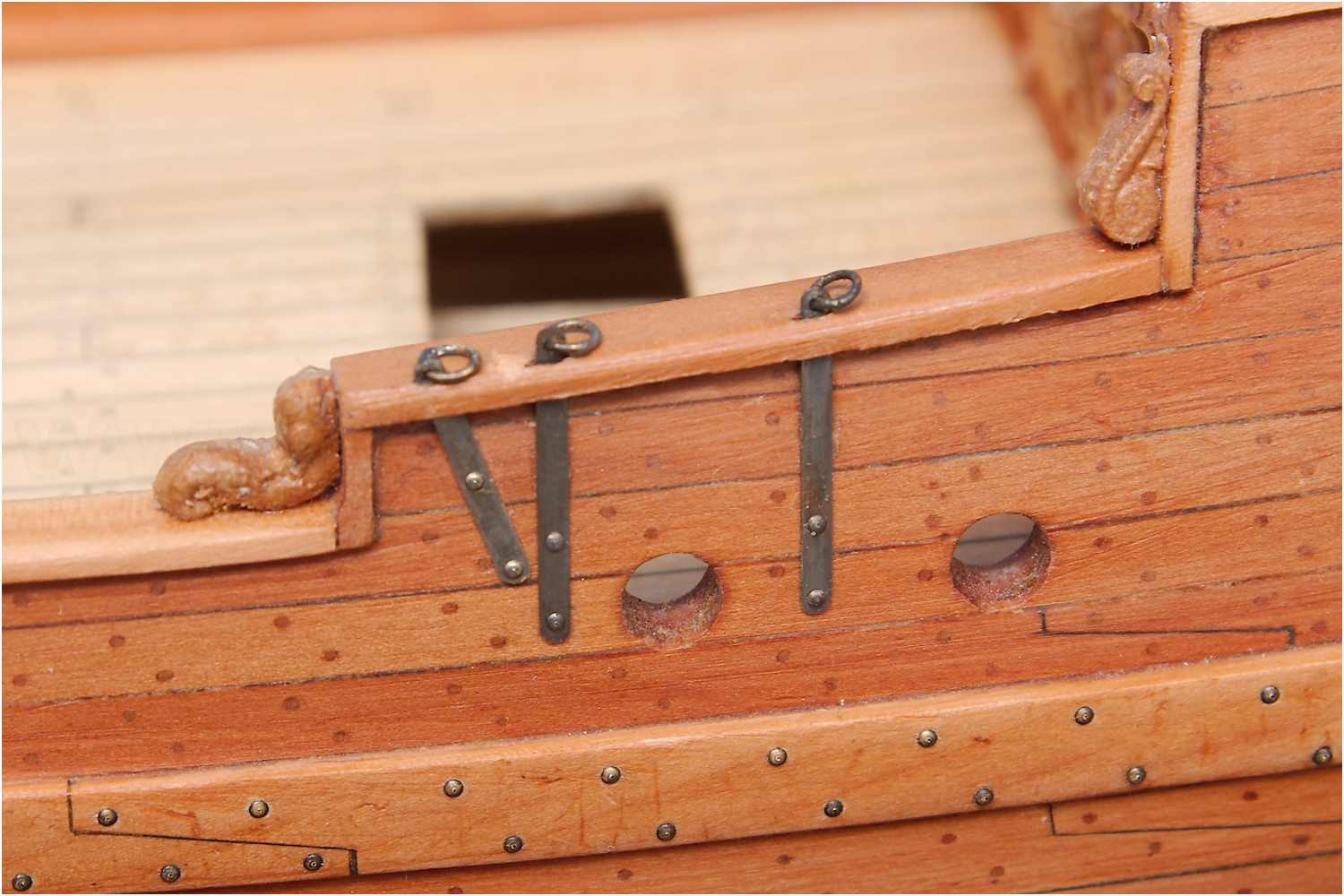

In das erhöhte Setzbord vor dem Pavillon habe ich Durchbrüche eingearbeitet, zum Schluss die Püttings der Geeren und Backstage eingesetzt und verbolzt.

  • Öffnungen für die Beschläge der Geeren und Backstage
  • Beschläge für Geeren und Backstage

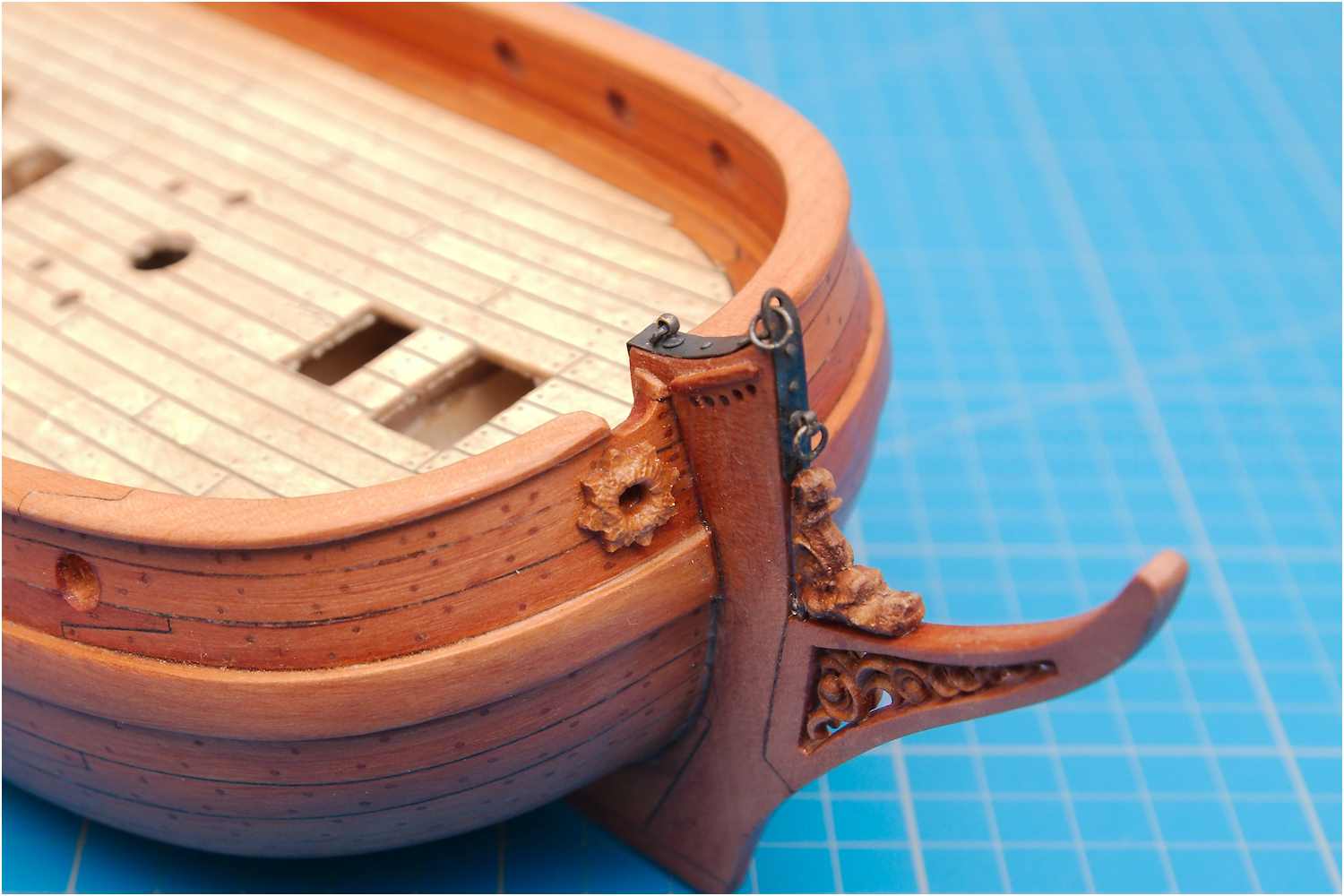

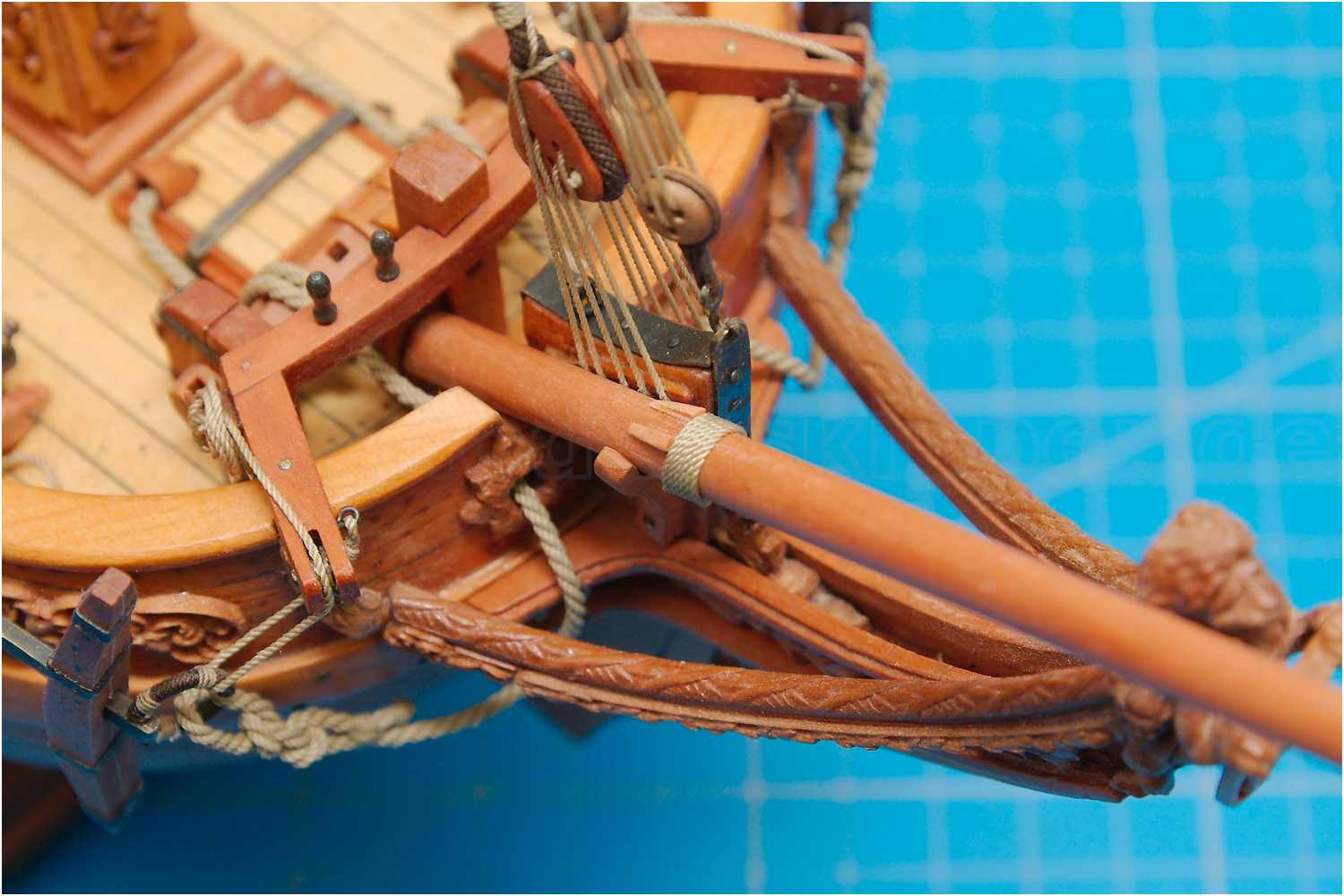

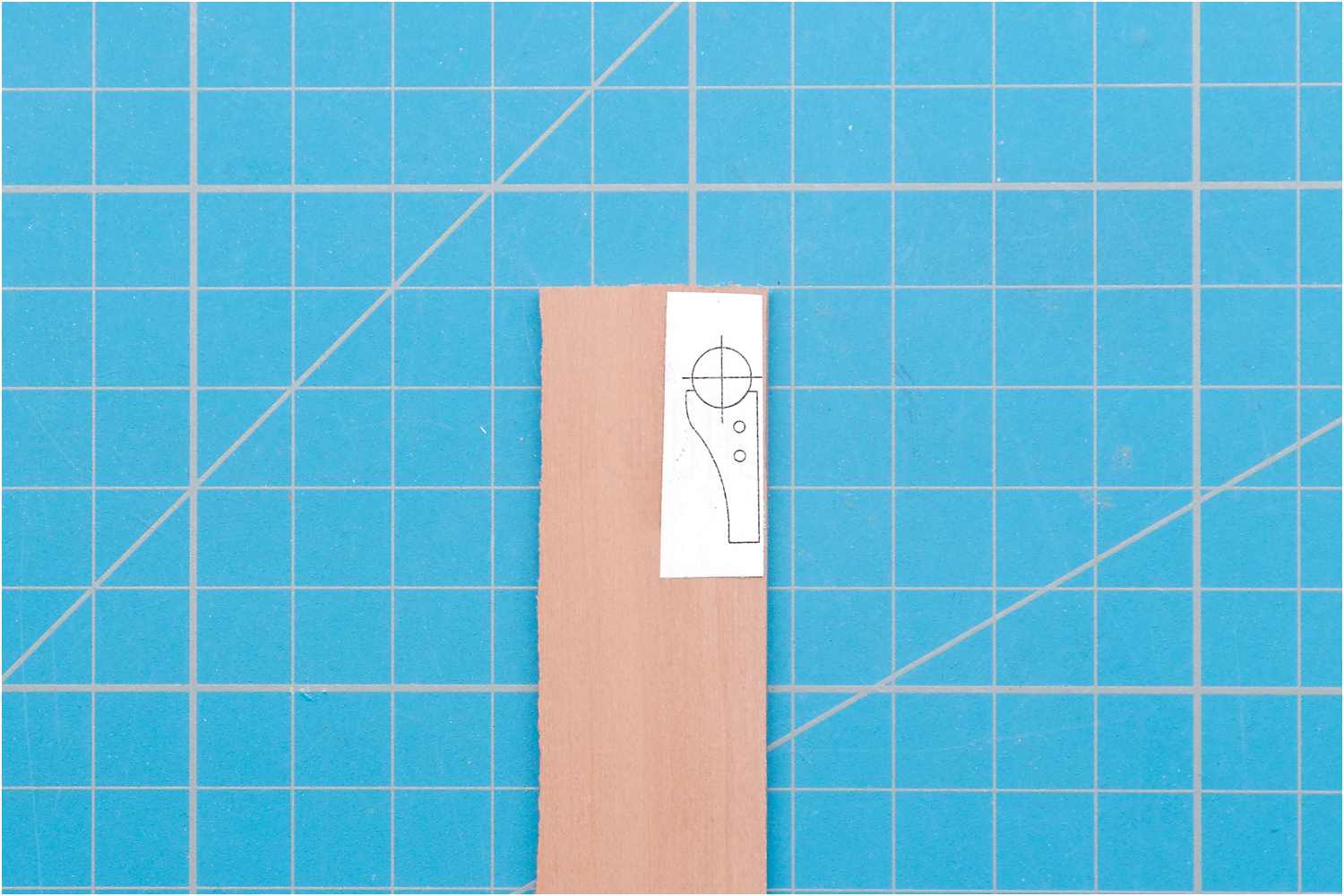

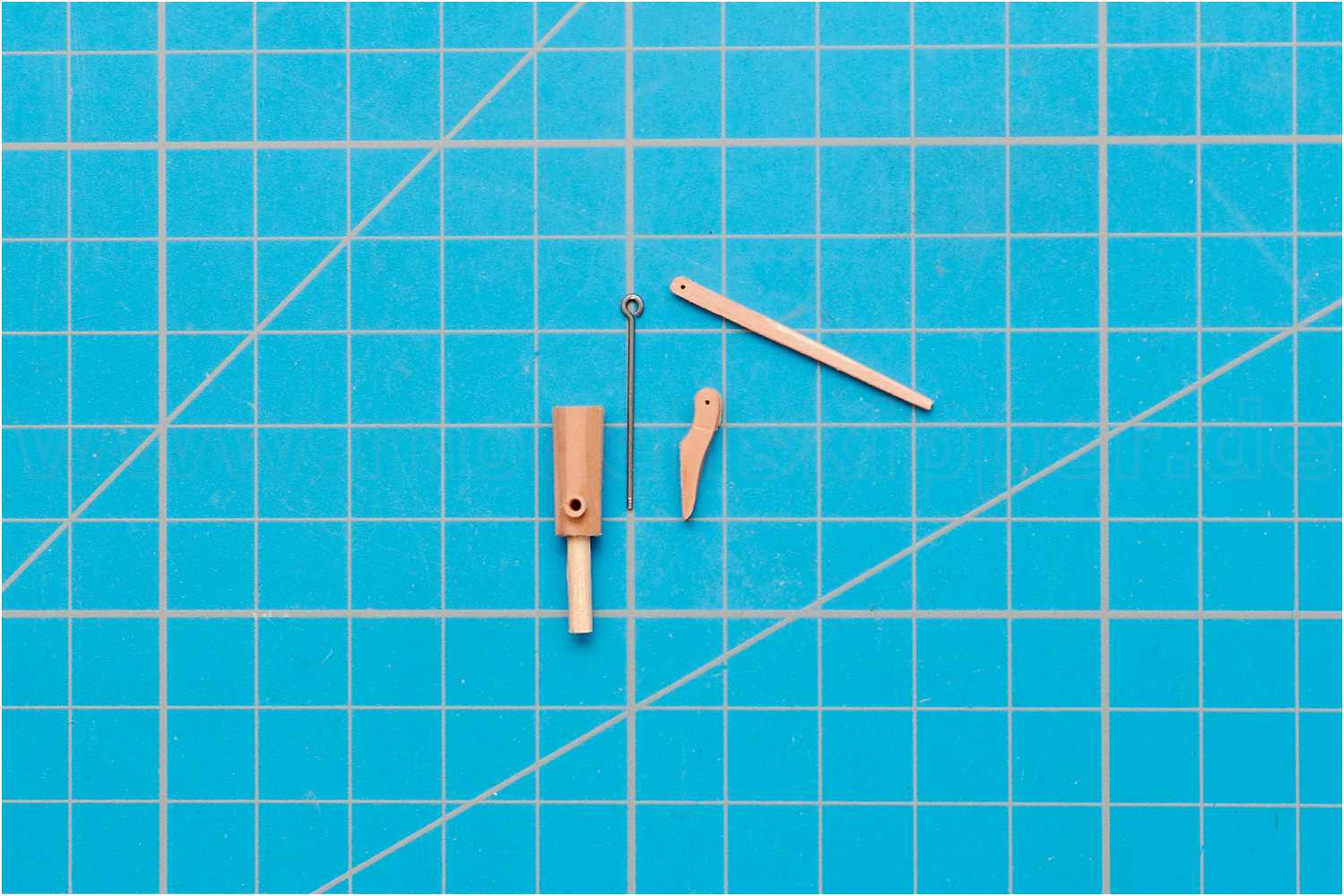

Sprietauflage

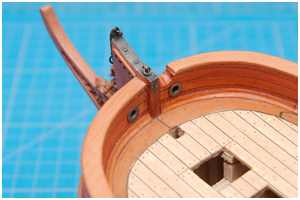

Seitlich am Stevenkopf befindet sich die Sprietauflage, ein Holzknie, das den Bugspriet seitlich am Steven vorbeiführt und später durch einen Zurring fest fixiert.

In dieses Knie sind Löcher gebohrt, durch das der Einholer des Klüverrackring geführt wird.

  • Sprietauflage
  • Sprietauflage
  • Sprietauflage

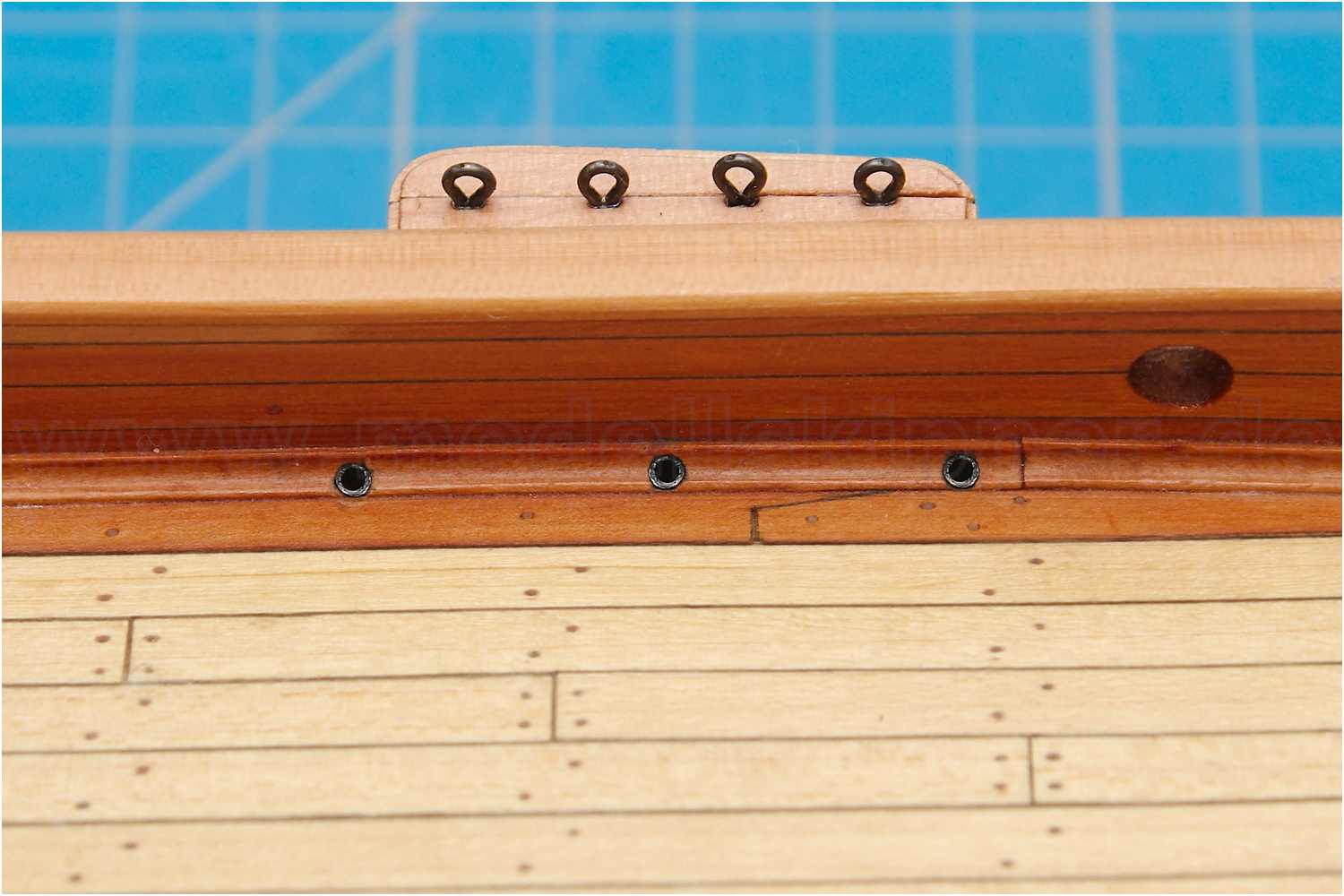

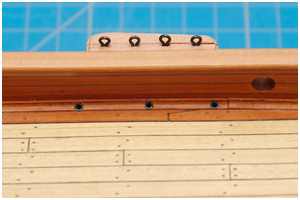

Speigatten

Um an Deck überkommendes Wasser wieder außenbords abzuführen, wurden beidseitig an der tiefsten Stelle des Decks mehrere Rohre mit einem Durchmesser von 2 Zoll in den Wassergang eingesetzt.

Die Abflüsse sind an den Außenseiten mit Verzierungen versehen.

  • Speigatten
  • Speigatten

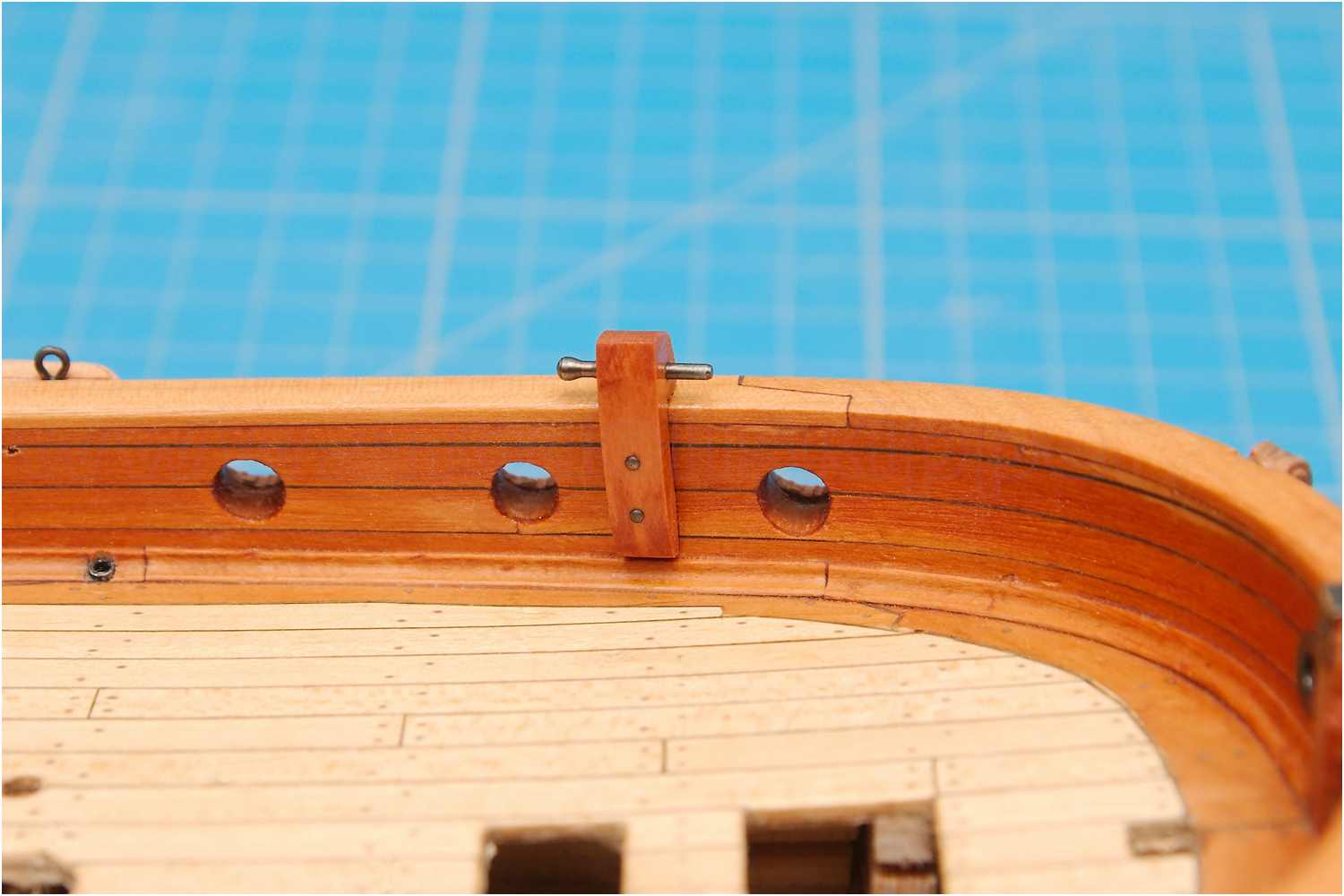

Poller

Die Poller, vergleichsweise einfache Details, sind an der Schanz des Vorschiffs verbolzt und dienen zum Belegen der Festmacherleine an der Pier im Hafen.

  • Poller
  • Poller
  • Poller

Fockschot-Leuwagen

Leuwagen oder Überläufer sind hölzerne oder eiserne Bügel, auf denen der Schotblock gleitet und bei einem Wendemanöver von selbst auf die andere Seite rutscht.

Der Fockschot-Leuwagen ist immer ein Holzbalken mit profilierten Kanten, der jeweils auf beiden Seiten der Schanz in sog. Schildbänken gelagert ist, ein Holzblock, in dem ein U-förmiger Ausschnitt eingearbeitet und auf der Oberseite mit einem Flacheisen verschlossen ist.

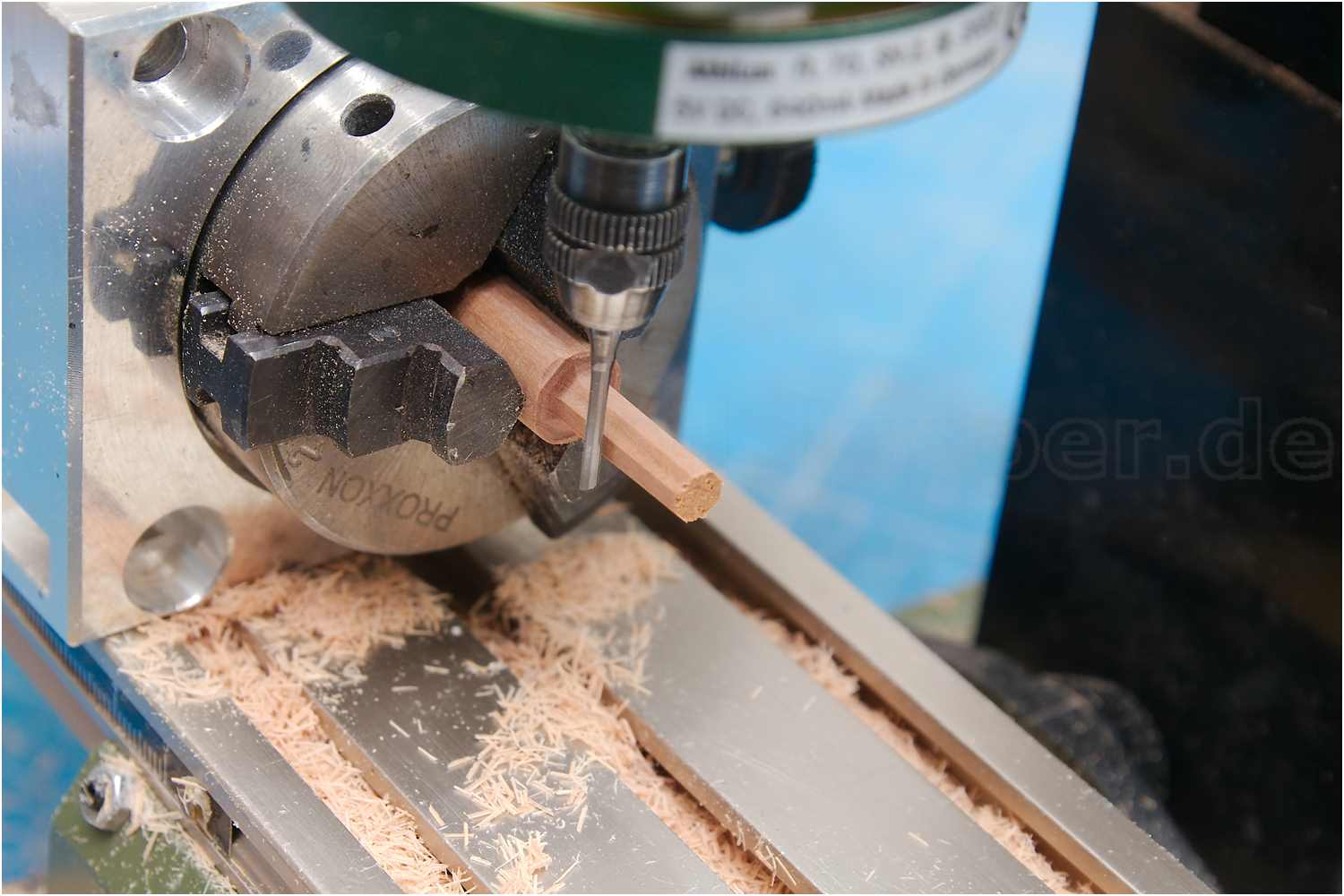

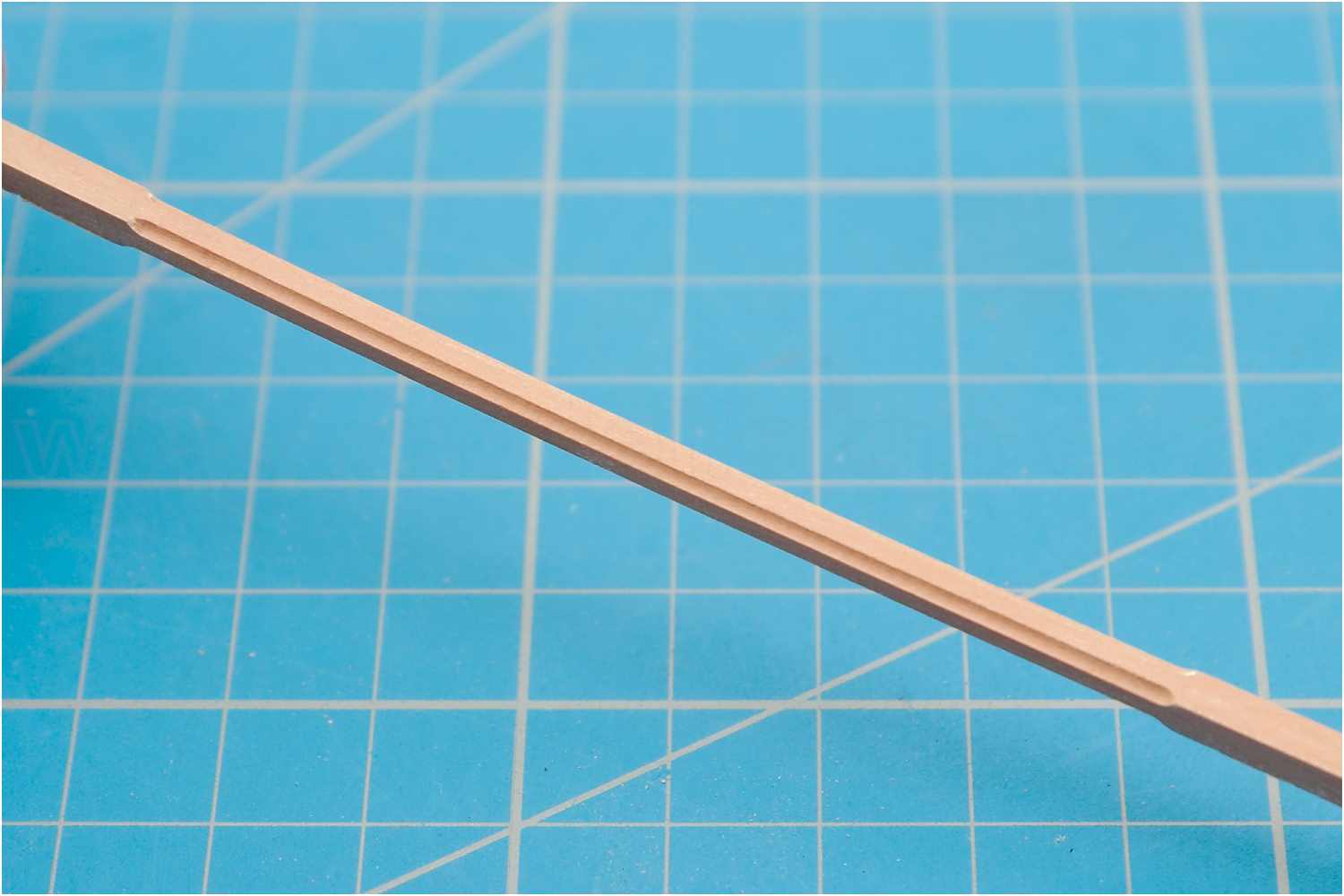

  • Profilieren des Leuwagens
  • Profilieren des Leuwagens
  • Profilieren des Leuwagens

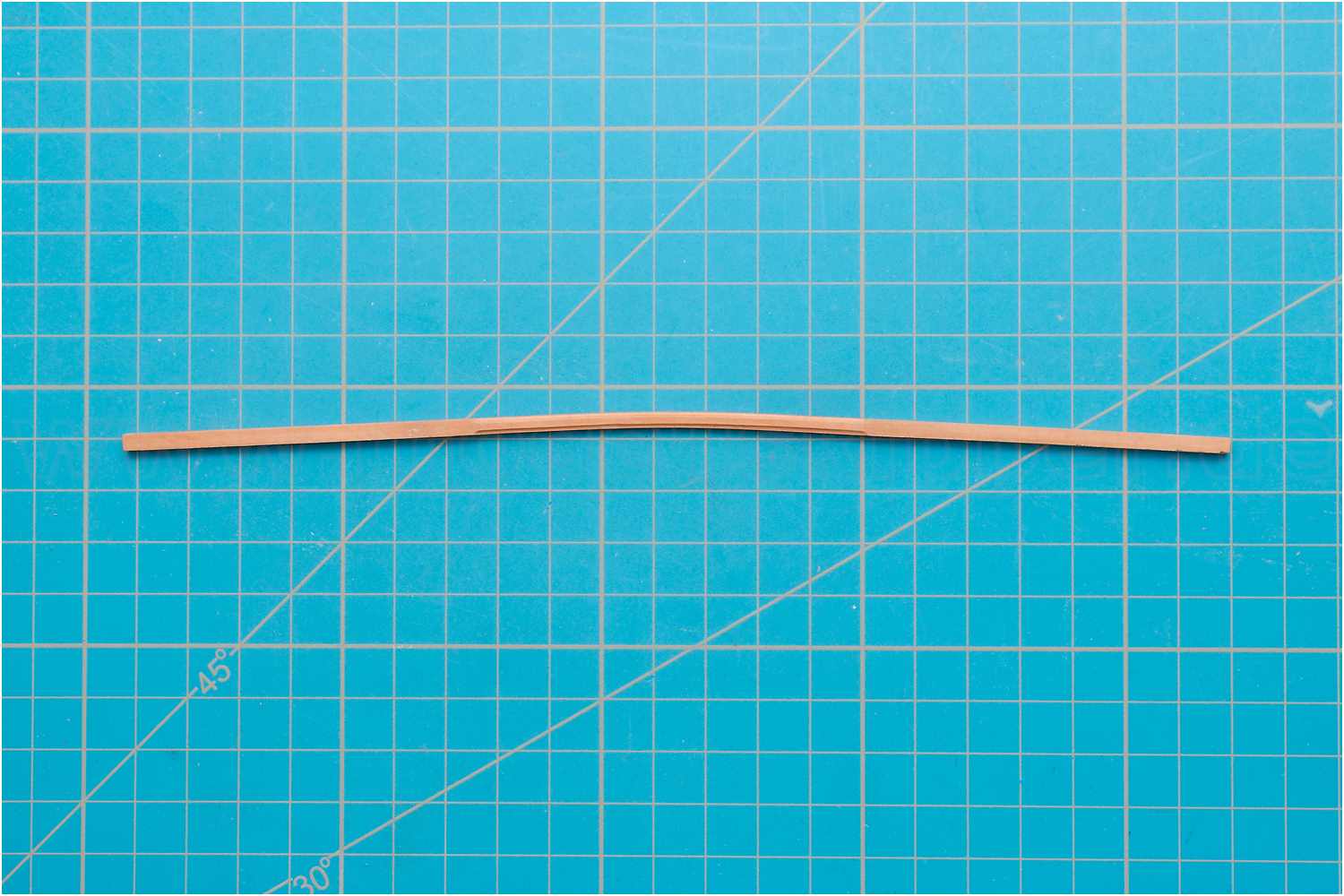

Der Balken ist leicht gebogen.

Dazu drucke ich die Planzeichnung aus, klebe sie auf ein Stück Sperrholz und nutze Messingnägel zum Fixieren der Leiste.

Diese profilierte Leiste wird kurz gewässert und wenige Minuten bis zum Austrocknen auf der Planvorlage festgeklammert.

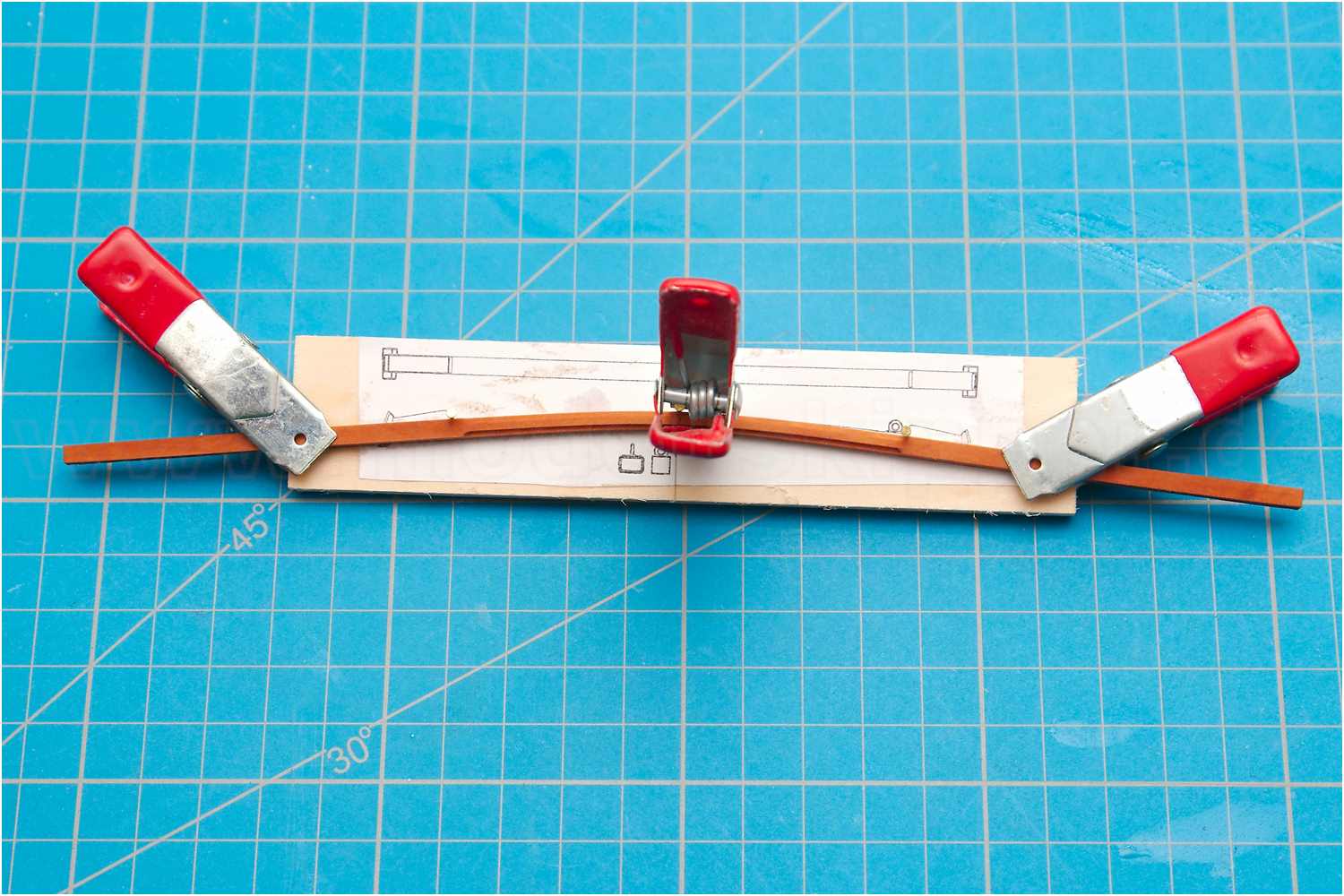

  • Biegen des Leuwagens auf der Planvorlage
  • Biegen des Leuwagens auf der Planvorlage
  • Biegen des Leuwagens auf der Planvorlage

Der Rutscher mit einem Ring für den Schotblock wird aus einem Messingstreifen und -ring hart verlötet und brüniert.

Zum Abschluss wurden die Schildbänke an die Schanz geklebt und die Begrenzungskeile für den Schotrutscher links und rechts auf dem Leuwagen befestigt.

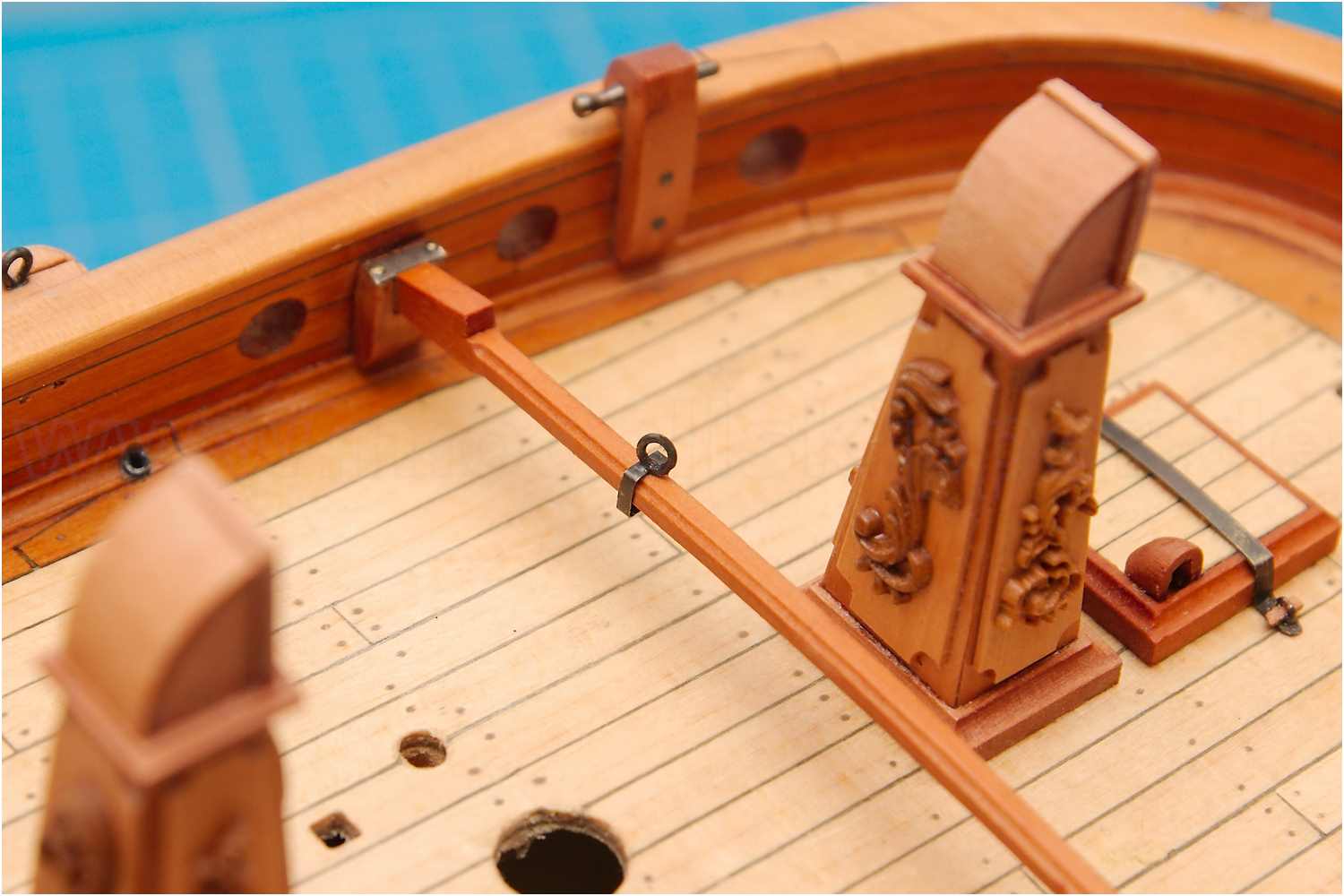

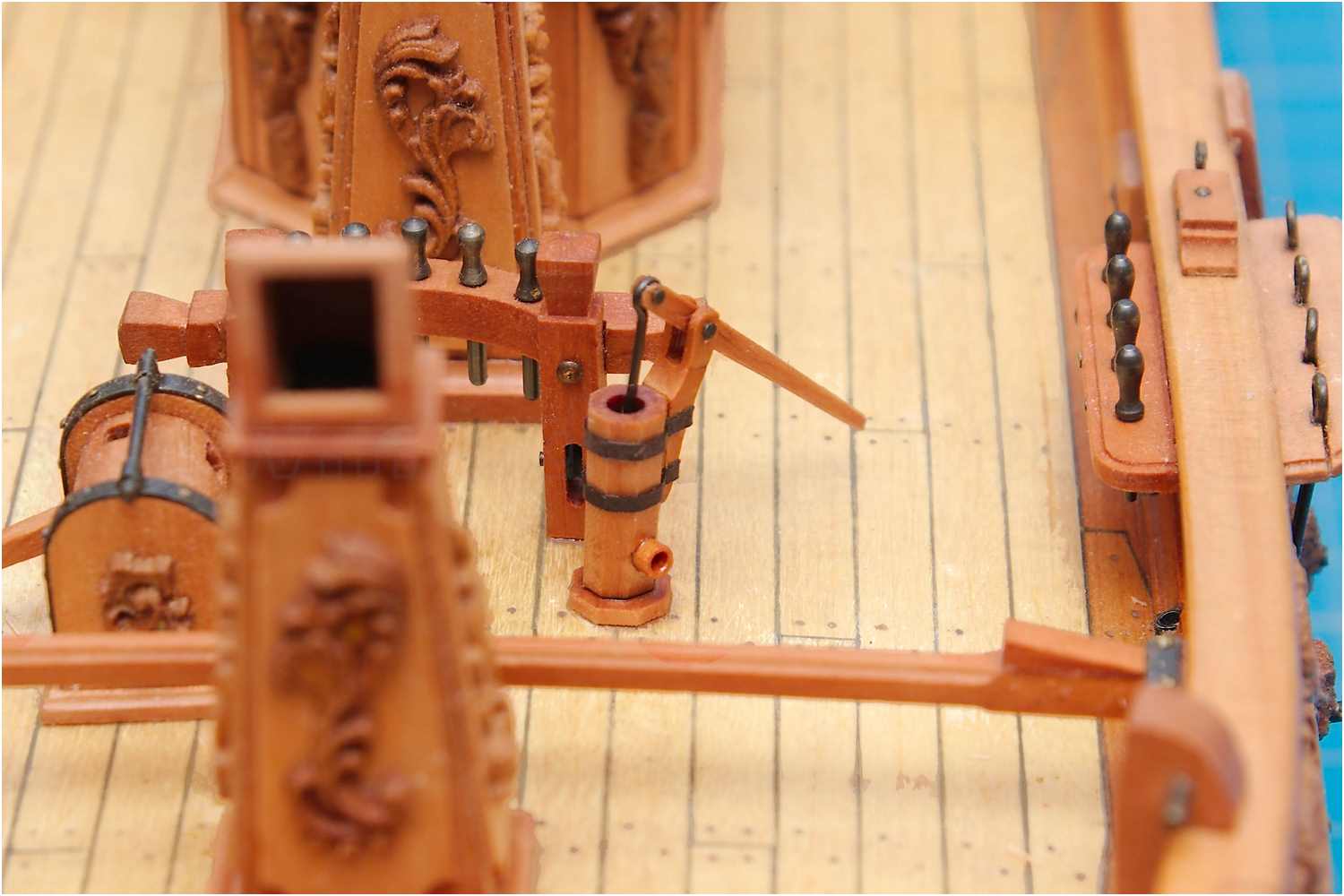

  • fertiger Fockschot-Leuwagen mit Rutscher
  • fertiger Fockschot-Leuwagen mit Rutscher
  • fertiger Fockschot-Leuwagen mit Rutscher
  • fertiger Fockschot-Leuwagen mit Rutscher

Großschot-Leuwagen

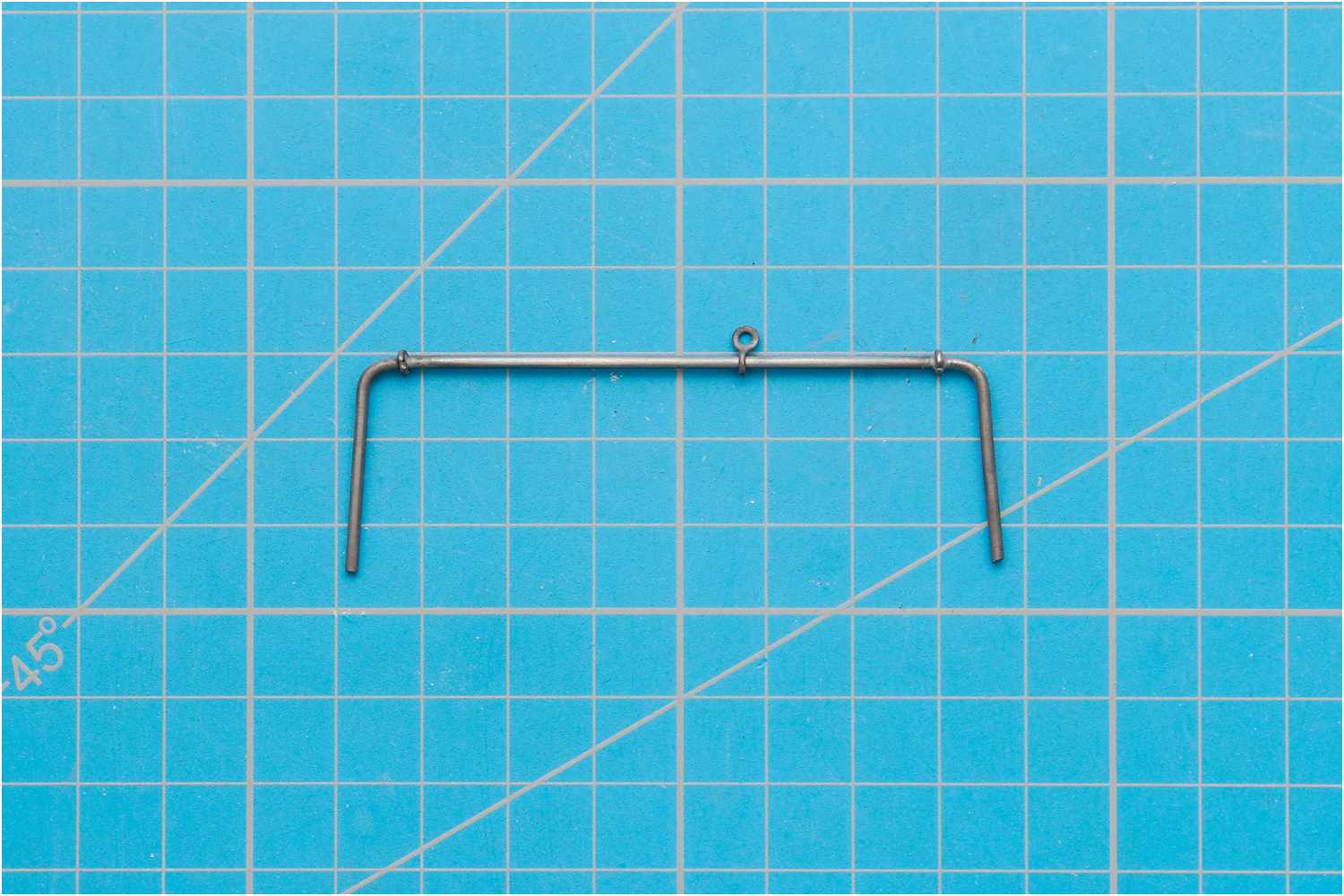

Der Leuwagen der Großsegelschot ist ein eiserner Bügel, aus Messingdraht gefertigt und auf dem Pavillondach befestigt.

Der Rutscher, quasi eine in der Mitte gedrehte Acht, ist hart verlötet, so wie auch die Stopper links und Rechts auf dem Bügel, abschließend brüniert.

  • Großschot-Leuwagen
  • Großschot-Leuwagen
  • Großschot-Leuwagen

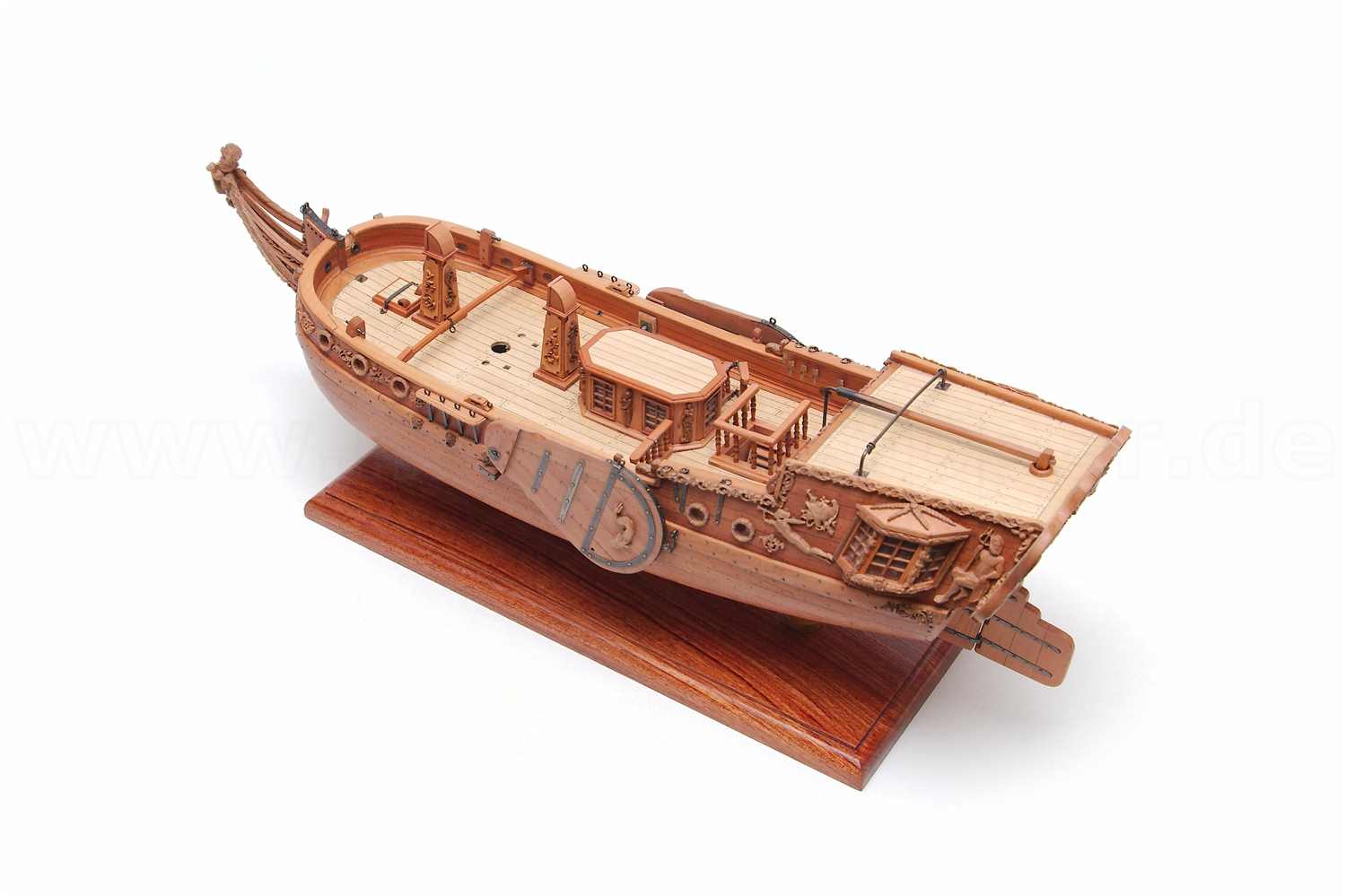

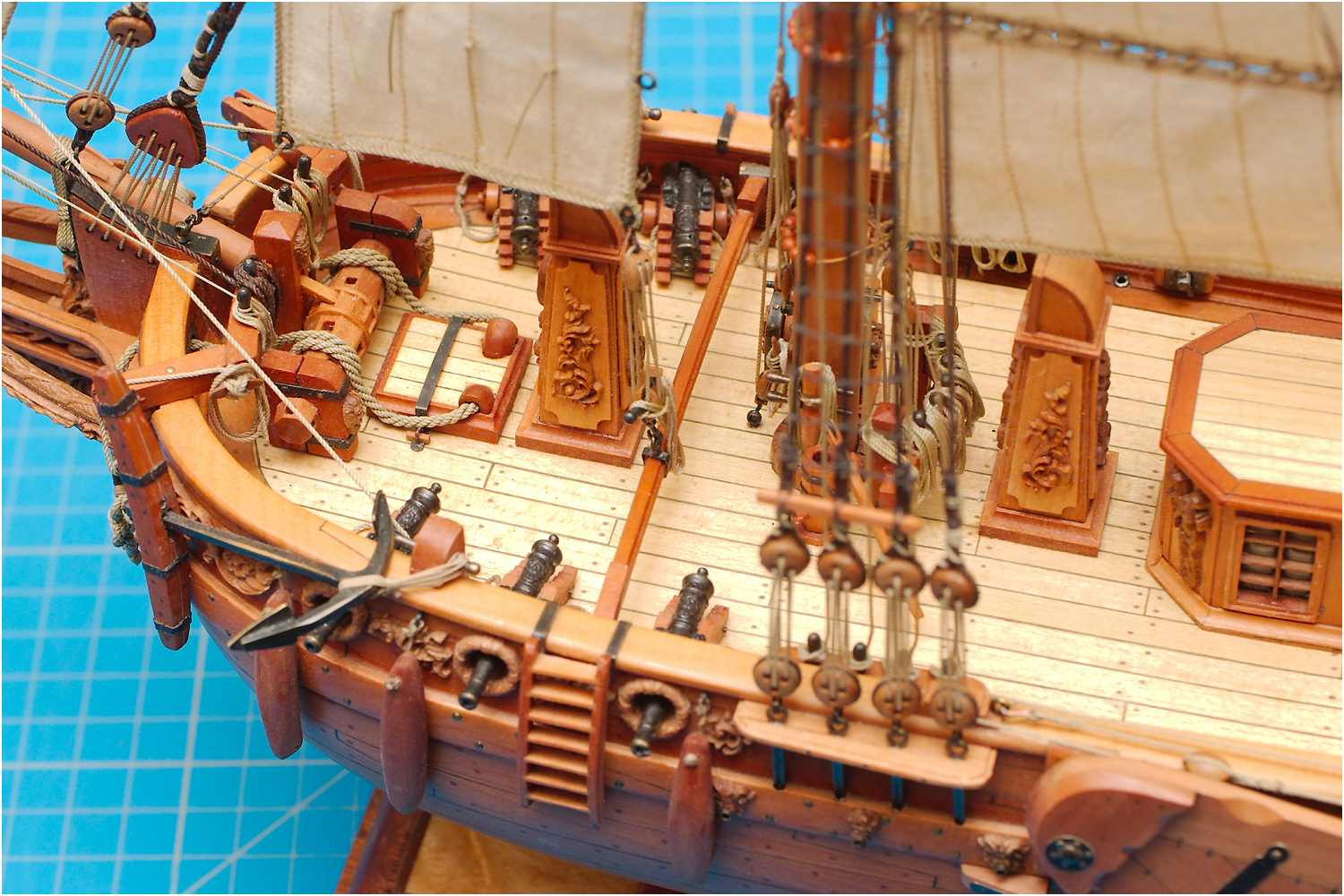

Leuwagen fertiggestellt

  • Leuwagen fertiggestellt
  • Leuwagen fertiggestellt
  • Leuwagen fertiggestellt
  • Leuwagen fertiggestellt

weiter geht mit es mit der Takelage...
